Panduan Penjelasan Sensitivitas RX Mikrotik S+31DLC10D

Dalam jaringan fiber optik 10Gbps modern, transceiver optik memainkan peran penting dalam memastikan transmisi data berkecepatan tinggi dan stabil di seluruh infrastruktur perusahaan, pusat data, dan penyedia layanan. Di antara komponen-komponen ini, Mikrotik S+31DLC10D banyak digunakan untuk tautan single-mode 10km yang beroperasi pada panjang gelombang 1310nm, di mana stabilitas tautan sangat bergantung pada parameter kinerja optik yang tepat. Seiring meningkatnya tuntutan jaringan, pemahaman tentang bagaimana karakteristik sinyal optik memengaruhi kinerja di dunia nyata menjadi sangat penting bagi para insinyur dan perancang jaringan.

Salah satu parameter terpenting namun sering disalahpahami dalam konteks ini adalah sensitivitas RX, yang mendefinisikan daya optik minimum yang dibutuhkan agar penerima dapat menginterpretasikan sinyal yang masuk dengan benar tanpa kesalahan yang signifikan. Dalam penerapan praktis, bahkan variasi kecil dalam sensitivitas RX dapat menentukan apakah tautan tetap stabil atau mengalami kegagalan sesekali, terutama di lingkungan serat optik jarak jauh atau dengan kerugian yang lebih tinggi. Hal ini menjadikan sensitivitas RX sebagai faktor kunci saat mengevaluasi batas kinerja modul Mikrotik S+31DLC10D.

Artikel ini memberikan penjelasan rinci dan terstruktur tentang sensitivitas RX Mikrotik S+31DLC10D, termasuk arti teknisnya, interpretasi spesifikasi, perhitungan anggaran daya optik, dan dampak nyata pada kinerja jaringan. Artikel ini juga mencakup metode pemantauan, skenario pemecahan masalah umum, dan strategi optimasi untuk penerapan yang stabil. Pada akhirnya, Anda akan memiliki pemahaman praktis yang jelas tentang bagaimana sensitivitas RX memengaruhi tautan optik 10Gbps dan bagaimana merancang koneksi serat optik yang lebih andal menggunakan modul ini.

✅ Apa itu Sensitivitas RX pada Transceiver Optik?

Sensitivitas RX adalah salah satu parameter paling mendasar yang menentukan apakah transceiver optik dapat menerima dan mendekode sinyal yang masuk dengan benar dalam jaringan serat optik. Dalam sistem 10Gbps seperti yang menggunakan Mikrotik S+31DLC10D, parameter ini secara langsung menentukan batas bawah kekuatan sinyal optik yang dibutuhkan untuk komunikasi yang stabil. Ketika sinyal yang diterima turun di bawah ambang batas ini, kesalahan data meningkat dengan cepat dan tautan akhirnya dapat gagal.

Definisi dan Arti Teknis

Sensitivitas RX adalah daya optik minimum yang dibutuhkan untuk deteksi sinyal bebas kesalahan di sisi penerima transceiver optik. Secara praktis, ini mewakili tingkat sinyal cahaya terlemah yang masih dapat diinterpretasikan dengan benar oleh modul tanpa melebihi Tingkat Kesalahan Bit (BER) yang dapat diterima.

Parameter ini dinyatakan dalam dBm, satuan logaritmik yang mengukur daya optik relatif terhadap 1 miliwatt. Penggunaan dBm memungkinkan para insinyur untuk dengan mudah menghitung anggaran optik dan membandingkan tingkat daya di berbagai komponen dalam tautan serat optik. Karena sinyal optik mengalami pelemahan seiring jarak, sensitivitas RX menjadi kondisi batas kritis dalam desain tautan.

Hubungan antara sensitivitas RX dan BER bersifat langsung dan sangat sensitif. Ketika daya optik yang diterima berada di atas ambang batas sensitivitas, BER tetap berada dalam batas yang dapat diterima (biasanya 10⁻¹² atau lebih rendah untuk sistem Ethernet). Namun, begitu daya yang diterima turun di bawah ambang batas ini, penerima tidak lagi dapat membedakan secara andal antara logika 0 dan 1, yang mengakibatkan peningkatan tajam dalam kesalahan transmisi.

Mengapa Sensitivitas RX Penting dalam Jaringan 10Gbps

Dalam jaringan optik 10Gbps, sensitivitas RX memainkan peran penting dalam menentukan keandalan transmisi dan jarak maksimum yang dapat dicapai. Sinyal berkecepatan tinggi lebih rentan terhadap degradasi, artinya bahkan kehilangan daya optik yang kecil pun dapat secara signifikan memengaruhi kualitas tautan.

Di lingkungan pusat data dan perusahaan, di mana tautan 10Gbps umumnya digunakan untuk agregasi dan konektivitas tulang punggung, sensitivitas RX memastikan bahwa koneksi antar-sakelar dan antar-rak tetap stabil dalam berbagai kondisi infrastruktur. Ini memberikan toleransi yang diperlukan untuk ketidaksempurnaan di dunia nyata seperti kehilangan konektor, pembengkokan serat, dan komponen yang menua.

Untuk tautan serat optik mode tunggal jarak jauh, sensitivitas RX menjadi lebih penting. Karena sinyal optik melemah pada jarak beberapa kilometer serat optik, kemampuan penerima untuk mendeteksi sinyal daya rendah secara langsung menentukan apakah tautan 10 km dapat beroperasi dengan andal. Tanpa margin sensitivitas yang cukup, bahkan jalur serat optik yang dirancang dengan benar pun dapat mengalami masalah konektivitas yang terputus-putus.

Sensitivitas RX vs Parameter Optik Lainnya

Sensitivitas RX tidak beroperasi secara terisolasi; sensitivitas ini harus dipahami dalam kaitannya dengan parameter optik lain yang menentukan kinerja keseluruhan tautan serat optik. Perbandingan yang paling penting adalah dengan daya TX, yang mewakili kekuatan sinyal optik keluaran pemancar.

Secara bersamaan, daya TX dan sensitivitas RX menentukan anggaran daya optik suatu tautan. Anggaran ini menentukan berapa banyak total kerugian (dari pelemahan serat, konektor, dan sambungan) yang dapat ditoleransi sambil tetap mempertahankan komunikasi yang andal.

Hubungan tersebut dapat diringkas sebagai berikut:

• Daya TX menyediakan kekuatan sinyal awal.
• Sensitivitas RX menentukan ambang batas penerimaan minimum yang dapat diterima.
• Perbedaan di antara keduanya menentukan margin kerugian yang dapat digunakan.

Dalam implementasi sebenarnya, margin ini terkonsumsi oleh faktor fisik seperti redaman serat (biasanya sekitar 0.35–0.4 dB/km pada 1310 nm), rugi penyisipan konektor, dan rugi sambungan. Jika total kerugian melebihi anggaran yang tersedia, sinyal yang diterima akan turun di bawah sensitivitas RX, yang menyebabkan penurunan kinerja atau kegagalan tautan.

Dispersi kromatik juga berinteraksi secara tidak langsung dengan sensitivitas RX dengan menyebarkan pulsa optik sejauh jarak tertentu, sehingga mempersulit deteksi sinyal di penerima. Meskipun sensitivitas itu sendiri tidak berubah, kualitas sinyal efektif yang dibutuhkan untuk deteksi bebas kesalahan meningkat seiring dengan akumulasi dispersi dan atenuasi di sepanjang jalur serat optik.

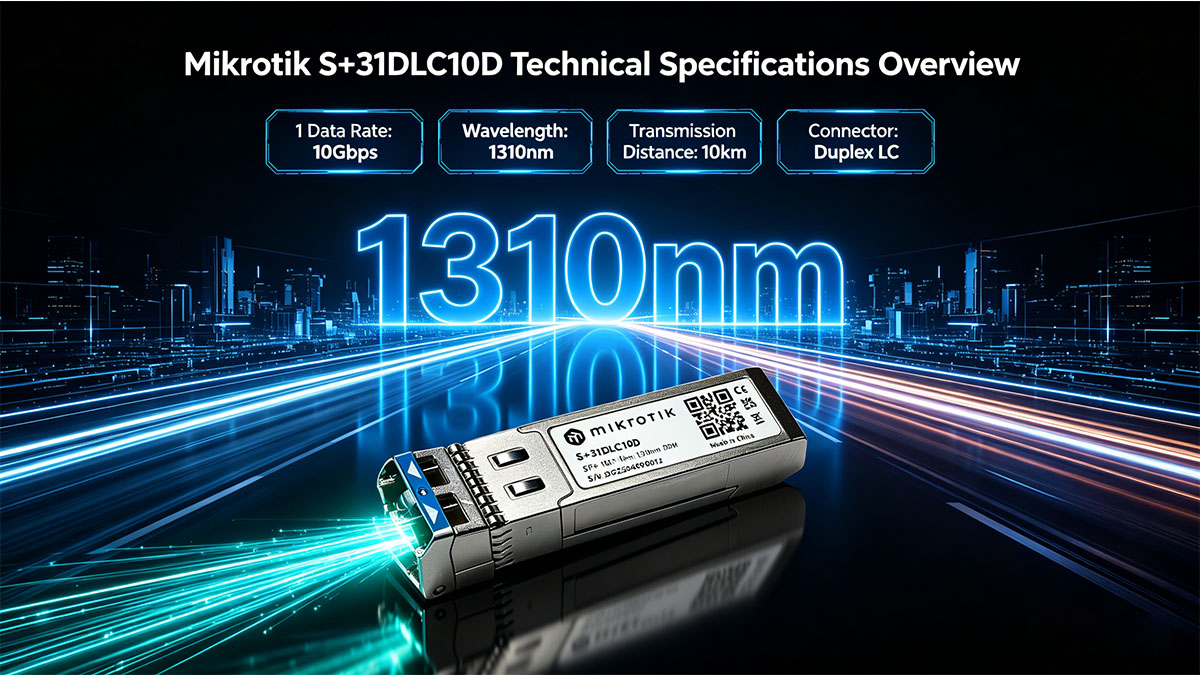

✅ Ikhtisar Spesifikasi Teknis Mikrotik S+31DLC10D

Mikrotik S+31DLC10D adalah transceiver optik SFP+ 10Gbps yang dirancang untuk komunikasi serat optik single-mode pada jarak menengah hingga 10km. Kinerjanya ditentukan oleh kombinasi seimbang dari parameter optik, di mana sensitivitas RX, daya TX, panjang gelombang, dan jenis serat secara kolektif menentukan stabilitas tautan di dunia nyata. Memahami spesifikasi ini sangat penting sebelum mengevaluasi bagaimana modul tersebut berperilaku di berbagai lingkungan jaringan.

Parameter Optik Utama

Spesifikasi inti dari S+31DLC10D mendefinisikan kasus penggunaan yang dimaksudkan dalam penerapan serat optik single-mode 10GbE. Parameter ini menentukan seberapa jauh dan seberapa andal modul dapat mengirimkan data dalam kondisi operasi standar.

Gambaran umum terstruktur mengenai karakteristik optik utamanya ditunjukkan di bawah ini.

Parameter-parameter ini secara kolektif menempatkan S+31DLC10D sebagai solusi standar untuk tautan tulang punggung perusahaan, interkoneksi kampus, dan jaringan akses penyedia layanan. Namun, jarak yang sebenarnya dapat dicapai selalu dipengaruhi oleh faktor-faktor kehilangan di dunia nyata seperti penyambungan, panel patch, dan kualitas kabel.

Spesifikasi Sensitivitas RX

Sensitivitas RX adalah salah satu parameter paling penting dalam spesifikasi S+31DLC10D karena menentukan tingkat sinyal optik minimum yang diperlukan untuk penerimaan yang stabil. Untuk kelas modul ini, sensitivitas RX tipikal berada di sekitar -14.4 dBm, yang sesuai dengan standar 10GBASE-LR yang digunakan dalam transmisi optik mode tunggal jarak jauh.

Dalam praktiknya, sensitivitas RX harus diinterpretasikan sebagai batas ambang daripada titik operasi tetap. Stabilitas kinerja tidak hanya bergantung pada pemenuhan nilai minimum ini, tetapi juga pada pemeliharaan margin yang cukup di atasnya untuk memperhitungkan variabilitas lingkungan dan infrastruktur.

Poin penting dalam implementasi nyata adalah sensitivitas RX harus selalu dievaluasi bersamaan dengan perhitungan anggaran tautan. Bahkan jika tautan tampaknya memenuhi persyaratan sensitivitas minimum, margin yang tidak mencukupi masih dapat menyebabkan ketidakstabilan akibat variasi suhu atau kondisi penuaan serat optik.

Rentang Daya TX

Daya pancar (TX power) dari S+31DLC10D menentukan kekuatan sinyal optik yang ditransmisikan ke dalam serat optik, dan secara langsung memengaruhi total anggaran tautan yang tersedia. Untuk modul 10Gbps 1310nm di kelas ini, rentang keluaran TX tipikal adalah sekitar -8.2dBm hingga 0.5dBm, tergantung pada toleransi manufaktur dan kondisi pengoperasian.

Rentang ini sengaja dirancang untuk menyeimbangkan jangkauan sinyal dan keamanan penerima. Jika daya pancar (TX power) terlalu rendah, tautan mungkin gagal mencapai jarak yang dibutuhkan; jika terlalu tinggi, dapat membebani penerima dan menurunkan kualitas sinyal.

Peran daya pancar (TX power) menjadi sangat penting ketika menghitung anggaran optik ujung-ke-ujung (end-to-end optical budget):

• Daya pancar (TX) yang lebih tinggi meningkatkan jarak maksimum yang dapat dicapai.
• Daya pancar yang lebih rendah mengurangi risiko saturasi penerima.
• Dikombinasikan dengan sensitivitas RX, ini menentukan margin tautan yang dapat digunakan.

Dalam desain jaringan praktis, para insinyur harus memastikan bahwa daya TX dan sensitivitas RX tetap berada dalam rentang yang kompatibel setelah memperhitungkan redaman serat optik, kerugian konektor, dan komponen pasif lainnya. Keseimbangan inilah yang pada akhirnya menentukan apakah tautan sepanjang 10 km tetap stabil dalam kondisi dunia nyata.

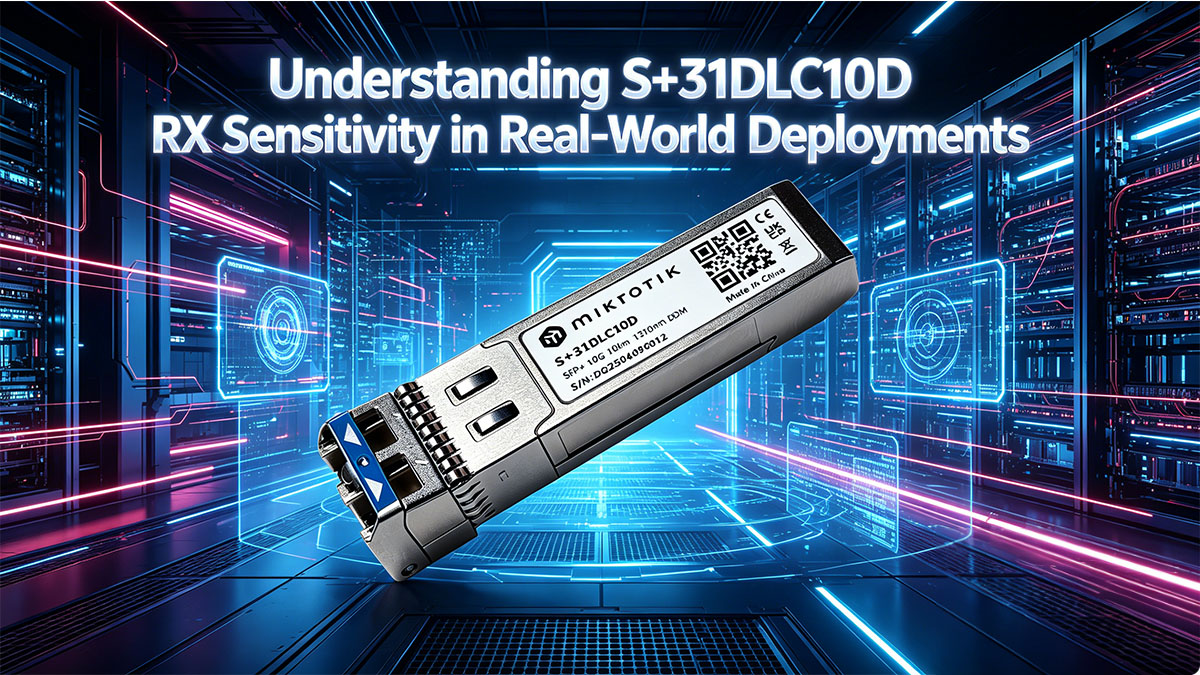

✅ Memahami Sensitivitas RX S+31DLC10D dalam Penerapan di Dunia Nyata

Dalam lingkungan jaringan nyata, sensitivitas RX dari Mikrotik S+31DLC10D tidak dievaluasi sebagai spesifikasi terpisah, tetapi sebagai bagian dari sistem tautan optik yang lengkap. Meskipun nilai-nilai dalam lembar data mendefinisikan batasan teoretis, kinerja penerapan aktual bergantung pada bagaimana anggaran daya optik, kualitas serat, dan faktor lingkungan berinteraksi di seluruh jalur transmisi. Memahami hubungan ini sangat penting untuk membangun tautan serat optik single-mode 10Gbps yang stabil.

Perhitungan Anggaran Daya Optik

Dalam desain tautan serat optik praktis, anggaran daya optik menentukan apakah tautan dapat beroperasi dengan andal pada jarak tertentu. Anggaran daya dihitung dengan membandingkan daya keluaran pemancar dengan ambang batas sensitivitas penerima, kemudian mengurangi semua kerugian yang diharapkan pada jalur transmisi.

Prinsip perhitungan dasarnya adalah:

• Anggaran Optik = Daya TX – Sensitivitas RX
• Margin Tersedia = Anggaran Optik – Total Kerugian Tautan

Link single-mode 10km tipikal yang menggunakan S+31DLC10D dapat dievaluasi menggunakan contoh yang disederhanakan:

Setelah memperhitungkan pelemahan serat dan kerugian konektor/sambungan, margin yang tersisa sekitar 2–4 dB biasanya dianggap memadai. Margin ini sangat penting karena dapat menyerap variasi yang tidak terduga seperti perubahan suhu, penuaan serat, atau ketidaksempurnaan pemasangan. Tanpa margin yang cukup, bahkan tautan yang secara teknis "valid" pun dapat menjadi tidak stabil seiring waktu.

Kehilangan Serat dan Faktor Lingkungan

Transmisi serat optik dipengaruhi oleh berbagai faktor fisik yang secara bertahap mengurangi kekuatan sinyal seiring bertambahnya jarak. Meskipun serat mode tunggal dioptimalkan untuk redaman rendah, kondisi dunia nyata menimbulkan kerugian tambahan yang harus dipertimbangkan saat mengevaluasi persyaratan sensitivitas RX.

Penyebab yang paling umum meliputi:

• Redaman serat optik: Biasanya sekitar 0.35–0.4 dB/km pada 1310 nm
• Kerugian penyisipan konektor: Biasanya 0.2–0.5 dB per pasangan konektor
• Kerugian sambungan: Sekitar 0.05–0.2 dB per titik sambungan

Jika digabungkan pada tautan penuh, kerugian ini dapat secara signifikan mengurangi daya optik yang diterima, sehingga mendekati ambang batas sensitivitas RX.

Kondisi lingkungan juga berperan dalam stabilitas jangka panjang. Fluktuasi suhu dapat sedikit memengaruhi daya keluaran pemancar dan karakteristik serat optik, sementara tekanan mekanis seperti pembengkokan atau manajemen kabel yang tidak tepat dapat menimbulkan pelemahan tambahan. Seiring waktu, komponen yang menua dan penumpukan debu pada konektor dapat semakin menurunkan kualitas sinyal.

Kompatibilitas dengan Peralatan Jaringan

Di luar pertimbangan lapisan fisik, kinerja sensitivitas RX juga bergantung pada seberapa baik S+31DLC10D terintegrasi dengan perangkat keras jaringan seperti switch, router, dan platform media. Masalah kompatibilitas jarang berasal dari ketidaksesuaian tingkat protokol, tetapi sering terkait dengan ketidaksesuaian daya optik atau keterbatasan pemantauan.

Salah satu alat terpenting dalam konteks ini adalah Digital Diagnostics Monitoring (DDM/DOM), yang memberikan visibilitas waktu nyata ke tingkat daya RX, output TX, suhu, dan tegangan. Dengan memantau tren daya RX, para insinyur dapat mendeteksi tanda-tanda awal degradasi sebelum menyebabkan kegagalan tautan.

Pertimbangan kompatibilitas utama meliputi:

• Memastikan daya RX tetap berada dalam rentang operasi penerima.
• Memverifikasi bahwa pembacaan DDM didukung oleh peralatan jaringan.
• Memastikan bahwa ambang batas khusus vendor tidak memicu alarm palsu.

Dalam lingkungan dengan beragam vendor, sedikit variasi dalam kalibrasi optik juga dapat memengaruhi perilaku sensitivitas RX yang dirasakan. Meskipun spesifikasi fisik tetap konsisten, akurasi pemantauan dan interpretasi ambang batas dapat berbeda antar platform.

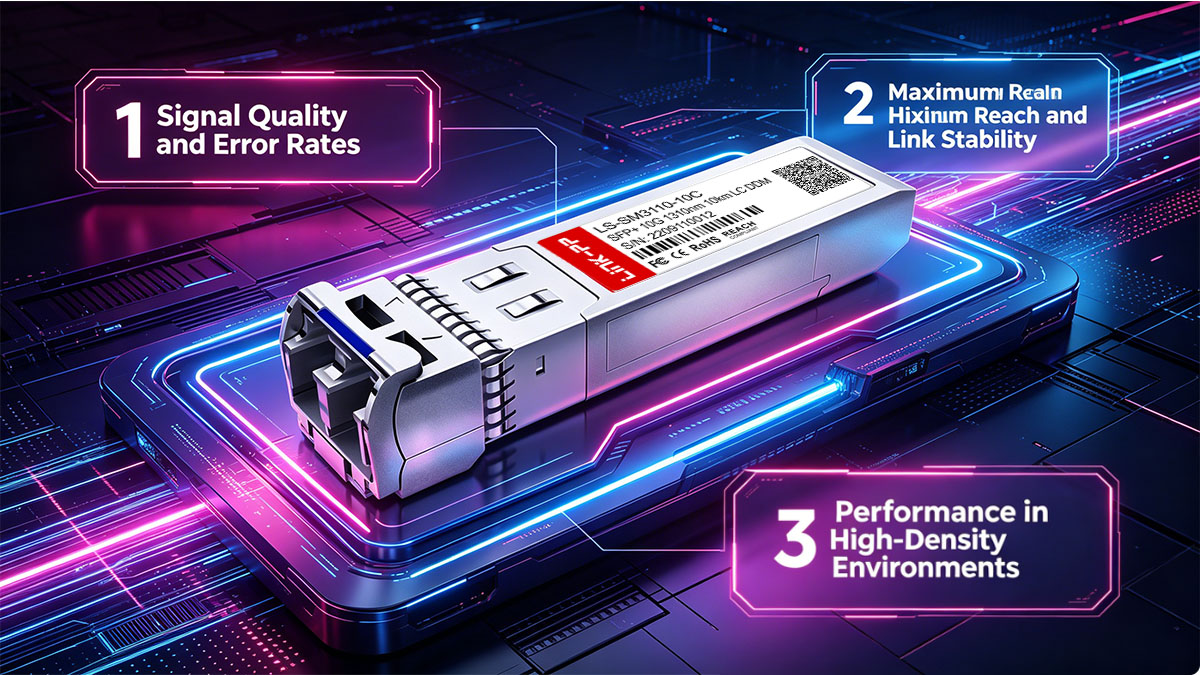

✅ Bagaimana Sensitivitas RX Mempengaruhi Kinerja Jaringan

Sensitivitas RX memiliki dampak langsung dan terukur pada kinerja jaringan optik secara keseluruhan karena menentukan seberapa efektif penerima dapat menginterpretasikan sinyal masuk yang lemah. Dalam kasus Mikrotik S+31DLC10D yang beroperasi pada 10Gbps, bahkan variasi kecil dalam daya optik yang diterima dapat secara signifikan memengaruhi tingkat kesalahan, stabilitas transmisi, dan jarak maksimum yang dapat dicapai. Memahami hubungan ini sangat penting untuk merancang tautan serat optik yang andal baik di lingkungan perusahaan maupun operator telekomunikasi.

Kualitas Sinyal dan Tingkat Kesalahan

Pengaruh paling langsung dari sensitivitas RX tercermin dalam kualitas sinyal dan Tingkat Kesalahan Bit (BER). Ketika daya optik yang diterima tetap di atas ambang batas sensitivitas, penerima dapat secara akurat membedakan antara keadaan logis, mempertahankan aliran data yang stabil dan bebas kesalahan. Namun, begitu sinyal mendekati atau jatuh di bawah ambang batas ini, noise mulai mendominasi proses deteksi.

Degradasi ini biasanya mengikuti pola yang dapat diprediksi:

• Wilayah stabil: Daya RX jauh di atas sensitivitas → BER minimal
• Wilayah marginal: Daya RX mendekati ambang batas sensitivitas → kesalahan intermiten
• Wilayah kegagalan: Daya RX di bawah sensitivitas → peningkatan BER yang parah atau kehilangan tautan

Ketika BER meningkat, protokol lapisan yang lebih tinggi terpaksa mengirim ulang paket, yang menimbulkan latensi dan mengurangi throughput efektif. Dalam jaringan berkecepatan tinggi 10 Gbps, bahkan peningkatan kecil dalam tingkat kesalahan dapat berdampak nyata pada aplikasi yang sensitif terhadap kinerja seperti replikasi penyimpanan, lalu lintas virtualisasi, atau pemrosesan data waktu nyata.

Jangkauan Maksimum dan Stabilitas Tautan

Sensitivitas RX juga memainkan peran penting dalam menentukan jarak maksimum yang dapat digunakan dari tautan serat optik. Meskipun S+31DLC10D dinilai mampu menjangkau hingga 10 km, jangkauan aktual yang dapat dicapai bergantung pada apakah sinyal yang diterima tetap berada di atas ambang batas sensitivitas setelah memperhitungkan semua kerugian di jalur optik.

Hubungan yang disederhanakan dapat dipahami sebagai berikut:

• Sensitivitas RX yang lebih tinggi (nilai dBm yang lebih negatif) → kemampuan yang lebih baik untuk mendeteksi sinyal lemah
• Margin sensitivitas RX yang lebih rendah → jarak transmisi yang andal lebih pendek.
• Margin yang memadai di atas ambang batas → operasi jangka panjang yang stabil

Dalam praktiknya, stabilitas jaringan tidak hanya ditentukan oleh apakah tautan "aktif," tetapi juga oleh apakah tautan tersebut tetap stabil dalam berbagai kondisi seperti perubahan suhu, penuaan serat optik, dan tekanan fisik. Tautan yang beroperasi terlalu dekat dengan sensitivitas RX mungkin tampak berfungsi pada awalnya, tetapi dapat mengalami gangguan atau fluktuasi sesekali seiring waktu.

Kinerja di Lingkungan dengan Kepadatan Tinggi

Di lingkungan dengan kepadatan tinggi seperti pusat data atau lapisan agregasi, sensitivitas RX menjadi lebih penting karena kompleksitas dan skala infrastruktur serat optik. Lingkungan ini biasanya melibatkan sejumlah besar tautan 10Gbps paralel, di mana kinerja optik yang konsisten diperlukan di banyak titik akhir.

Dampak utama terhadap kinerja meliputi:

• Lingkungan pusat data: Sensitivitas RX yang stabil memastikan konektivitas antar-rak dan spine-leaf yang konsisten dengan kehilangan paket minimal di bawah beban lalu lintas yang tinggi.
• Jaringan tulang punggung perusahaan: Margin sensitivitas yang andal mengurangi risiko gangguan layanan di seluruh lokasi yang tersebar.
• Skenario kepadatan kabel tinggi: Variasi kecil dalam kualitas konektor atau penyambungan kabel dapat secara signifikan memengaruhi tingkat daya yang diterima.

Selain itu, tautan optik memiliki keuntungan berupa kekebalan bawaan terhadap interferensi elektromagnetik (EMI), yang sangat berharga di lingkungan dengan kebisingan listrik yang tinggi. Namun, keuntungan ini hanya berlaku jika margin sensitivitas RX dijaga dengan benar. Jika sinyal terlalu dekat dengan ambang deteksi, bahkan variasi fisik atau optik kecil pun dapat menyebabkan penurunan kinerja meskipun serat itu sendiri tahan terhadap EMI.

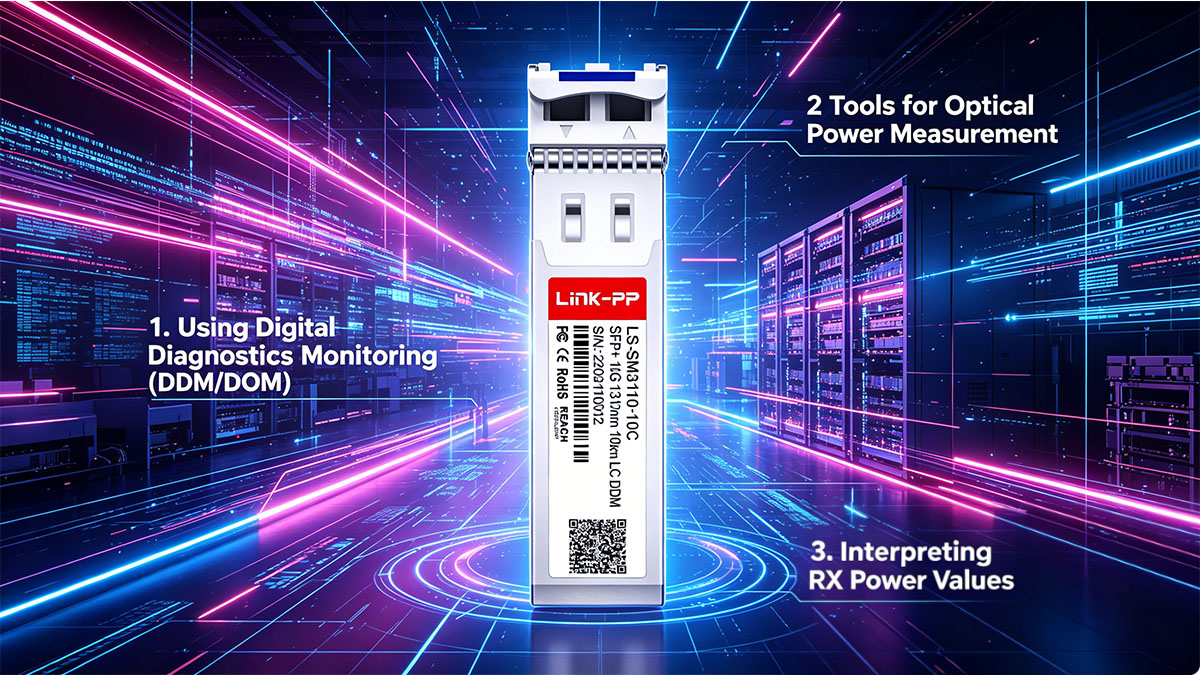

✅ Cara Mengukur dan Memantau Sensitivitas RX

Dalam jaringan optik dunia nyata, sensitivitas RX itu sendiri merupakan karakteristik perangkat keras yang tetap, tetapi dampak praktisnya terus diamati melalui tingkat daya optik yang diterima. Untuk modul seperti Mikrotik S+31DLC10D, para insinyur tidak "mengukur sensitivitas secara langsung" selama pengoperasian; sebaliknya, mereka memantau daya RX dan membandingkannya dengan ambang batas sensitivitas yang diketahui untuk mengevaluasi kesehatan tautan. Pendekatan ini sangat penting untuk mempertahankan kinerja serat optik 10Gbps yang stabil dari waktu ke waktu.

Menggunakan Pemantauan Diagnostik Digital (DDM/DOM)

Metode yang paling praktis dan banyak digunakan untuk memantau kinerja RX adalah Digital Diagnostics Monitoring (DDM), juga dikenal sebagai DOM (Digital Optical Monitoring). Fitur bawaan pada modul SFP+ ini memberikan visibilitas real-time ke parameter optik tanpa memerlukan peralatan uji eksternal.

DDM biasanya memberikan pembacaan kunci berikut:

Nilai terpenting untuk analisis sensitivitas RX adalah daya RX. Dengan membandingkan daya RX dengan ambang batas sensitivitas yang diketahui (misalnya, sekitar -14.4 dBm untuk optik kelas S+31DLC10D), para insinyur dapat menentukan seberapa dekat tautan tersebut dengan batas operasionalnya.

Dalam praktiknya, koneksi yang sehat seharusnya mampu mempertahankan daya RX di atas ambang batas sensitivitas untuk memastikan stabilitas di bawah fluktuasi lingkungan seperti perubahan suhu atau penuaan serat optik.

Alat untuk Pengukuran Daya Optik

Meskipun DDM menyediakan pemantauan in-band, alat eksternal sering digunakan selama instalasi, pemecahan masalah, atau sertifikasi tautan serat optik. Alat-alat ini menawarkan akurasi yang lebih tinggi dan tidak bergantung pada transceiver itu sendiri.

Instrumen umum meliputi:

• Pengukur daya optik: Mengukur daya optik absolut pada titik-titik tertentu dalam tautan serat optik.
• Set sumber cahaya + pengukur daya: Digunakan bersama untuk pengujian rugi penyisipan ujung-ke-ujung.
• OTDR (Optical Time-Domain Reflectometer): Menganalisis integritas serat optik, mendeteksi kerusakan, dan menemukan lokasi kejadian kehilangan sinyal yang tinggi.

Alat-alat ini sangat berguna untuk memverifikasi apakah desain tautan tetap berada dalam anggaran optik. Misalnya, jika tautan sepanjang 10 km mengalami ketidakstabilan, OTDR dapat membantu mengidentifikasi apakah kehilangan yang berlebihan disebabkan oleh konektor, titik sambungan, atau segmen serat tertentu, bukan oleh transceiver itu sendiri.

Pengukuran eksternal sangat penting dalam penerapan skala besar di mana banyak panel patch dan jalur serat optik yang tersebar membuat sulit untuk menentukan masalah kinerja hanya dengan menggunakan data DDM.

Menginterpretasikan Nilai Daya RX

Memahami pembacaan daya RX dalam kaitannya dengan sensitivitas RX sangat penting untuk mendiagnosis kesehatan jaringan. Alih-alih hanya berfokus pada nilai absolut, para insinyur mengevaluasi apakah terdapat margin yang cukup antara daya yang diterima dan ambang batas sensitivitas.

Model interpretasi praktis dapat diringkas sebagai berikut:

• Rentang operasi aman: Daya RX jauh di atas ambang batas sensitivitas, operasi stabil dan minim kesalahan.
• Rentang peringatan: Daya RX mendekati ambang batas sensitivitas, peningkatan risiko di bawah variasi lingkungan.
• Rentang kritis: Daya RX mendekati atau di bawah ambang batas sensitivitas, probabilitas kesalahan tinggi atau ketidakstabilan tautan.

Sebagai contoh, jika tautan S+31DLC10D menunjukkan daya RX mendekati -13dBm, dan ambang batas sensitivitas sekitar -14.4dBm, tautan tersebut mungkin masih berfungsi tetapi beroperasi dengan margin terbatas. Kerugian tambahan akibat penumpukan debu, variasi suhu, atau sedikit pembengkokan serat dapat mendorongnya ke wilayah yang tidak stabil.

Sebaliknya, tautan yang beroperasi beberapa dB di atas ambang batas memberikan penyangga keamanan yang menyerap variabilitas dunia nyata, memastikan kinerja yang konsisten bahkan dalam kondisi yang tidak ideal.

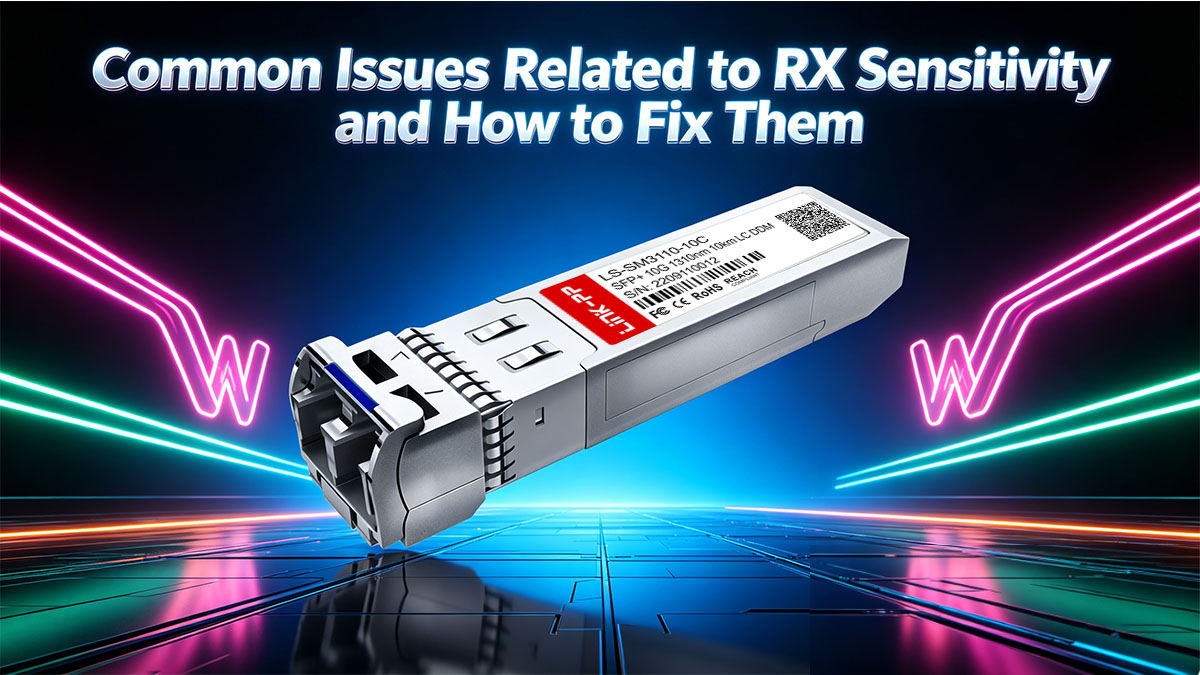

✅ Masalah Umum Terkait Sensitivitas RX dan Cara Mengatasinya

Dalam penerapan praktis Mikrotik S+31DLC10D, banyak masalah tautan optik bukan disebabkan oleh kesalahan protokol atau konfigurasi, tetapi oleh tingkat daya RX yang bergeser terlalu dekat dengan ambang batas sensitivitas penerima. Ketika ini terjadi, tautan menjadi tidak stabil meskipun pada awalnya tampak beroperasi. Memahami masalah yang paling umum terkait sensitivitas RX membantu para insinyur dengan cepat mengisolasi penyebab utama dan mengembalikan kinerja 10Gbps yang stabil.

Masalah Daya RX Rendah

Salah satu masalah yang paling sering terjadi pada jaringan fiber optik adalah daya optik yang diterima rendah, di mana sinyal RX mendekati atau berada di bawah ambang batas sensitivitas transceiver. Dalam kondisi ini, penerima kesulitan untuk menginterpretasikan data yang masuk dengan benar, yang menyebabkan kesalahan sesekali atau kegagalan tautan total.

Penyebab umum daya RX rendah meliputi:

• Redaman serat optik yang berlebihan akibat jarak yang jauh atau kualitas kabel yang buruk.
• Konektor LC yang kotor atau terkontaminasi meningkatkan kerugian penyisipan.
• Lekukan tak terencana atau lekukan mikro pada jalur serat optik
• Terlalu banyak panel patch atau titik sambungan pada jalur optik.

Masalah-masalah ini seringkali berkembang secara bertahap, terutama di lingkungan di mana infrastruktur serat optik sering dikonfigurasi ulang atau mengalami gangguan fisik.

Gejala umum yang diamati dalam jaringan meliputi:

• Sambungan yang bergetar atau terputus-putus
• Peningkatan kehilangan paket saat beban tinggi
• Tingkat Kesalahan Bit (BER) yang Meningkat dilaporkan melalui DDM
• Pembacaan daya RX secara konsisten mendekati ambang batas sensitivitas.

Dalam banyak kasus, koneksi mungkin masih "aktif," tetapi penurunan kinerja akan terlihat jelas dalam kondisi lalu lintas nyata.

Langkah-Langkah Pemecahan Masalah

Ketika daya RX rendah terdeteksi, pendekatan pemecahan masalah yang terstruktur membantu mengisolasi dan menyelesaikan masalah secara efisien. Tujuannya adalah untuk mengembalikan margin optik yang cukup di atas ambang batas sensitivitas RX.

Urutan pemecahan masalah praktis meliputi:

1. Membersihkan konektor serat optik
   • Gunakan alat pembersih serat yang tepat atau tisu bebas serat.
   • Bersihkan debu atau kontaminasi minyak dari antarmuka LC.
   • Pasang kembali konektor untuk memastikan keselarasan yang tepat.
2. Memeriksa integritas serat
   • Periksa apakah ada lekukan tajam atau kerusakan fisik di sepanjang jalur kabel.
   • Pastikan kabel patch berada dalam spesifikasi radius tekukan minimum.
   • Ganti segmen serat yang dicurigai jika pelemahan tidak normal.
3. Memverifikasi anggaran tautan
   • Hitung ulang total kerugian optik di seluruh jalur.
   • Bandingkan daya RX yang terukur dengan nilai yang diharapkan.
   • Pastikan margin yang cukup di atas ambang batas sensitivitas RX.
4. Mengganti atau menguji transceiver
   • Tukar modul SFP+ antar endpoint untuk mengesampingkan masalah perangkat keras.
   • Pastikan daya keluaran TX berada dalam kisaran yang diharapkan.
   • Lakukan pengujian dengan modul referensi yang teruji baik jika tersedia.

Setelah menyelesaikan langkah-langkah ini, tingkat daya RX seharusnya kembali ke kisaran stabil yang memberikan margin keamanan yang memadai di atas ambang batas sensitivitas.

Masalah Daya Berlebih (Daya RX Terlalu Tinggi)

Meskipun kurang umum dibandingkan skenario daya rendah, daya RX yang berlebihan juga dapat berdampak negatif pada kinerja. Hal ini terjadi ketika sinyal yang diterima lebih kuat daripada yang dirancang untuk ditangani oleh penerima, berpotensi menyebabkan saturasi.

Kondisi daya berlebih biasanya terjadi pada tautan jarak pendek di mana daya pancar (TX) yang tinggi dikombinasikan dengan kehilangan serat optik yang minimal. Dalam kasus seperti itu, penerima mungkin beroperasi di luar rentang linier optimalnya.

Indikator umum dari RX overpower meliputi:

• Ketidakstabilan tautan yang tak terduga meskipun jarak serat pendek.
• Tingkat kesalahan tinggi bahkan dengan pembacaan sinyal yang kuat
• DDM menunjukkan daya RX jauh di atas kisaran operasi yang direkomendasikan.

Untuk mengatasi masalah ini, pelemahan optik harus diterapkan pada tautan tersebut.

Pendekatan mitigasi terstruktur meliputi:

• Menggunakan attenuator optik tetap atau variabel untuk mengurangi daya penerimaan (RX).
• Memilih optik dengan daya pancar (TX power) yang lebih rendah jika sesuai.
• Meningkatkan sedikit panjang jalur serat optik di lingkungan terkontrol (jika memungkinkan)

Dengan mengembalikan daya RX ke rentang operasi optimal, distorsi sinyal berkurang dan penerima dapat beroperasi dalam rentang linier yang dirancang.

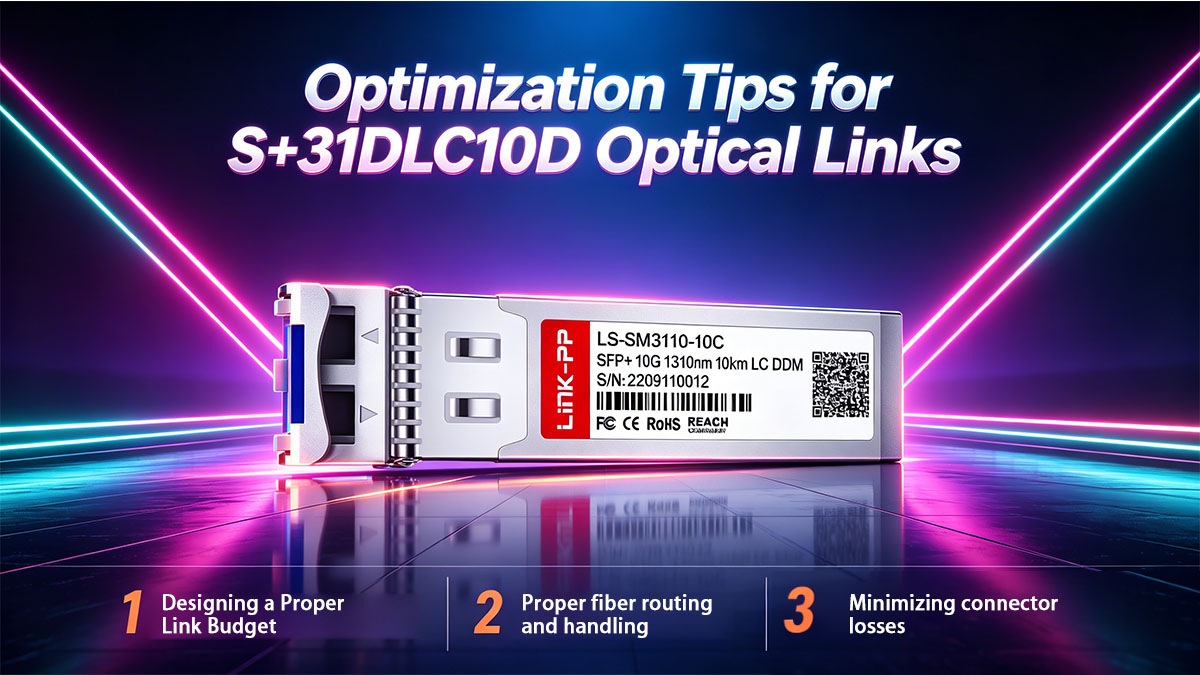

✅ Tips Optimasi untuk Tautan Optik S+31DLC10D

Mengoptimalkan kinerja optik untuk Mikrotik S+31DLC10D membutuhkan kombinasi perencanaan yang cermat, praktik instalasi yang disiplin, dan infrastruktur serat optik yang terstandarisasi. Karena modul ini beroperasi mendekati batas optik yang ketat pada tautan jarak jauh kelas 10km, menjaga margin RX yang memadai sangat penting untuk memastikan transmisi 10Gbps yang stabil dan bebas kesalahan.

Merancang Anggaran Tautan yang Tepat

Jaringan optik yang andal selalu dimulai dengan anggaran tautan yang dihitung dengan baik. Hal ini memastikan bahwa daya optik yang diterima tetap aman di atas ambang batas sensitivitas RX dalam semua kondisi pengoperasian.

Menambahkan margin keamanan (biasanya 2–3dB)

Praktik terbaik yang sangat penting adalah menyertakan margin keamanan 2–3 dB di luar persyaratan minimum teoretis. Buffer ini mengkompensasi variabel dunia nyata seperti:

• Penuaan serat dan peningkatan atenuasi secara bertahap
• Variasi kinerja yang disebabkan oleh suhu
• Sedikit ketidaksejajaran konektor seiring waktu
• Kehilangan penyisipan yang tidak terduga dari titik penambalan tambahan

Tanpa margin ini, tautan mungkin tampak stabil selama penggunaan tetapi menjadi tidak andal ketika kondisi lingkungan atau fisik berubah. Margin yang dirancang dengan tepat memastikan bahwa daya RX tetap berada dalam rentang operasi optimal S+31DLC10D.

Perencanaan untuk skalabilitas di masa depan

Desain anggaran tautan (link budget) seharusnya tidak hanya fokus pada kebutuhan saat ini tetapi juga mengantisipasi perluasan jaringan di masa mendatang. Panel patch tambahan, pengalihan jalur serat optik, atau perluasan jaringan semuanya dapat menimbulkan kerugian tambahan.

Untuk mendukung skalabilitas:

• Sisakan ruang gerak dB ekstra untuk modifikasi di masa mendatang.
• Hindari mendesain tautan di batas sensitivitas RX.
• Pertimbangkan potensi peningkatan topologi jaringan (misalnya, penambahan switch atau pengalihan rute).

Pendekatan yang berwawasan ke depan ini mencegah perancangan ulang yang mahal dan meminimalkan gangguan layanan ketika jaringan berkembang.

Praktik Terbaik untuk Instalasi

Bahkan tautan optik yang dirancang dengan baik pun dapat gagal jika praktik pemasangan menimbulkan kerugian atau ketidakstabilan yang tidak perlu. Penanganan yang tepat selama pemasangan sangat penting untuk menjaga integritas optik.

Pengaturan dan penanganan serat optik yang tepat.

Pengelolaan serat optik secara fisik berdampak langsung pada stabilitas kinerja RX. Perutean yang tidak tepat dapat menyebabkan pembengkokan mikro atau tegangan, yang meningkatkan pelemahan sinyal.

Praktik terbaik meliputi:

• Mempertahankan radius tekukan yang tepat setiap saat.
• Hindari penggunaan pengikat kabel yang terlalu ketat yang dapat menekan selubung serat optik.
• Memisahkan jalur serat optik dari kabel daya untuk mengurangi risiko interferensi.
• Menggunakan baki kabel atau saluran kabel terstruktur untuk penataan kabel yang terorganisir.

Penanganan yang cermat selama pemasangan memastikan bahwa jalur optik tetap konsisten dan dapat diprediksi dari waktu ke waktu.

Meminimalkan kerugian konektor

Konektor adalah salah satu sumber paling umum dari kehilangan optik yang dapat dihindari. Bahkan ketidaksempurnaan kecil pun dapat secara signifikan mengurangi margin daya RX pada tautan jarak jauh.

Untuk meminimalkan kerugian yang terkait dengan konektor:

• Selalu bersihkan konektor LC sebelum pemasangan.
• Pastikan konektor terpasang sepenuhnya dan sejajar dengan benar.
• Hindari siklus penyambungan yang berlebihan yang dapat menurunkan kualitas konektor.
• Gunakan kabel patch berkualitas tinggi dengan sertifikasi rugi penyisipan rendah.

Mengurangi kerugian konektor membantu mempertahankan tingkat daya RX yang lebih kuat, meningkatkan keandalan tautan secara keseluruhan, dan mengurangi risiko kegagalan terkait sensitivitas.

Memilih Infrastruktur Serat Optik yang Kompatibel

Performa S+31DLC10D sangat bergantung pada kualitas dan kompatibilitas infrastruktur serat optik yang mendasarinya. Memilih komponen yang tepat memastikan bahwa anggaran optik tetap stabil dan dapat diprediksi.

Memilih SMF berkualitas tinggi

Serat optik mode tunggal (SMF) sangat penting untuk transmisi jarak jauh 1310nm yang digunakan oleh S+31DLC10D. Namun, tidak semua SMF memiliki kualitas yang sama.

Pertimbangan utama meliputi:

• Gunakan serat optik single-mode kelas OS2 untuk performa redaman rendah.
• Pastikan standar manufaktur yang konsisten di semua segmen serat.
• Hindari mencampur jenis serat yang berbeda dalam satu tautan untuk mencegah karakteristik kehilangan yang tidak merata.

SMF berkualitas tinggi mengurangi pelemahan garis dasar, sehingga memungkinkan lebih banyak margin RX yang dapat dipertahankan untuk variabel dunia nyata.

Memastikan standardisasi konektor

Konsistensi dalam jenis konektor dan standar pemolesan seringkali diabaikan, padahal sangat penting untuk menjaga kinerja optik yang stabil.

Untuk memastikan standardisasi:

• Gunakan tipe konektor yang sama (biasanya LC/UPC) di seluruh jaringan.
• Hindari mencampur konektor APC dan UPC dalam tautan yang sama.
• Standarisasi kualitas kabel patch di semua instalasi.
• Pertahankan prosedur pembersihan dan inspeksi yang konsisten.

Konektor standar mengurangi kehilangan refleksi dan variabilitas pemasangan, yang secara langsung meningkatkan stabilitas RX dan integritas sinyal secara keseluruhan.

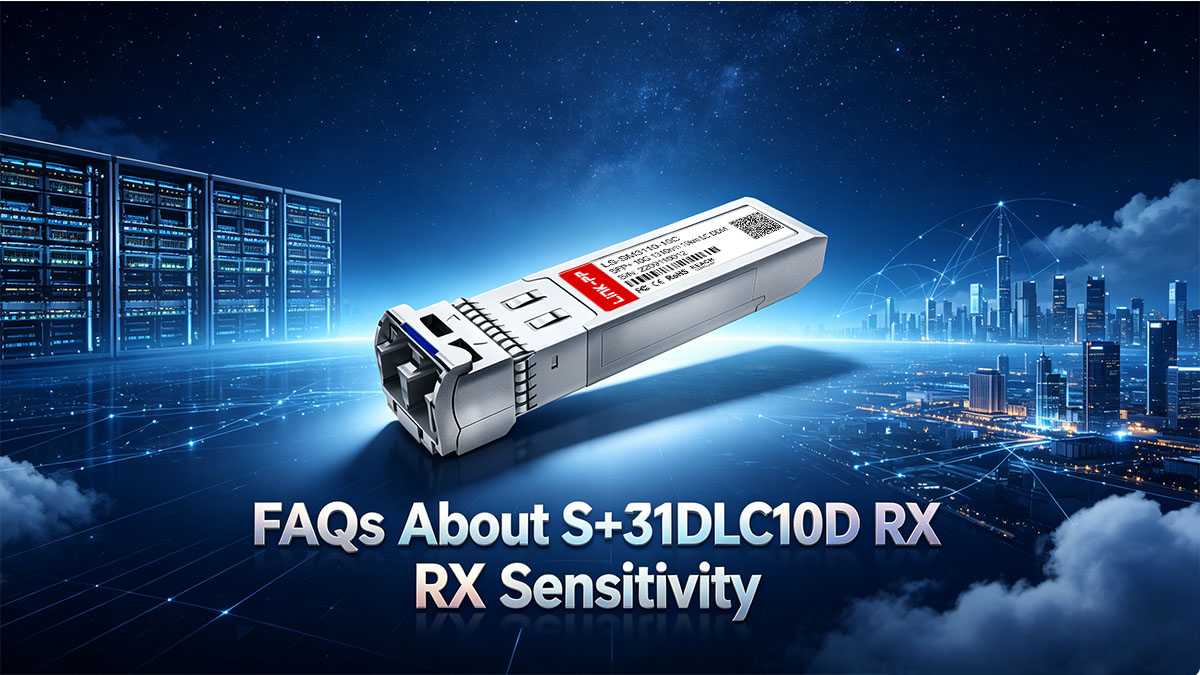

✅ Pertanyaan yang Sering Diajukan

Berapakah sensitivitas RX pada S+31DLC10D?

Sensitivitas RX adalah tingkat daya optik minimum yang dibutuhkan agar penerima dapat mendekode data dengan benar. Jika daya yang diterima turun di bawah tingkat ini, tautan dapat menjadi tidak stabil atau gagal.

Bisakah S+31DLC10D beroperasi di bawah sensitivitas RX-nya?

Dalam beberapa kasus, mungkin masih menampilkan tautan, tetapi kinerja akan menurun dengan cepat. Anda dapat mengharapkan kehilangan paket yang lebih tinggi, kesalahan, dan kemungkinan fluktuasi tautan saat beroperasi di bawah ambang batas sensitivitas.

Bagaimana cara memeriksa daya RX pada S+31DLC10D?

Daya RX dapat dipantau menggunakan diagnostik DDM/DOM yang tersedia pada switch dan router yang kompatibel. Ini memberikan pembacaan daya optik secara real-time tanpa alat eksternal.

Apa penyebab daya penerimaan (RX) rendah pada tautan serat optik?

Penyebab umum meliputi pelemahan serat optik seiring jarak, konektor yang kotor, pembengkokan yang berlebihan, atau terlalu banyak titik sambungan pada jalur optik.

Berapakah rentang daya RX yang aman untuk pengoperasian yang stabil?

Rentang aman biasanya beberapa dB di atas batas sensitivitas RX. Mempertahankan setidaknya margin kecil memastikan stabilitas di bawah perubahan suhu dan penuaan serat optik.

Apakah konektor serat optik dapat memengaruhi kinerja sensitivitas RX?

Ya. Konektor yang tidak dibersihkan dengan baik atau tidak sejajar dapat menyebabkan kehilangan sinyal (insertion loss), mengurangi daya penerimaan (RX power) dan mendorong tautan lebih dekat ke batas sensitivitas.

Apakah jenis serat optik memengaruhi kinerja sensitivitas RX?

Ya. Menggunakan serat optik single-mode yang tepat (seperti OS2) memastikan redaman yang lebih rendah dan membantu mempertahankan daya RX yang cukup pada jarak jauh.

Apa cara paling efektif untuk meningkatkan kinerja RX?

Meningkatkan performa RX biasanya dicapai dengan mengurangi rugi penyisipan (insertion loss), membersihkan konektor, dan memastikan desain anggaran tautan (link budget) yang tepat dengan margin keamanan yang memadai.

✅ Kesimpulan

Memahami sensitivitas RX Mikrotik S+31DLC10D dan hubungannya dengan kekuatan sinyal sangat penting untuk membangun jaringan fiber 10Gbps yang andal. Meskipun sensitivitas RX mendefinisikan kemampuan penerimaan minimum modul, stabilitas di dunia nyata bergantung pada pemeliharaan margin optik yang cukup, desain tautan yang tepat, dan kualitas sinyal yang konsisten di seluruh jalur transmisi. Dalam praktiknya, sensitivitas RX bukan hanya spesifikasi—tetapi merupakan batasan kinerja utama yang secara langsung memengaruhi keandalan dan waktu aktif jaringan.

Poin-poin penting untuk penerapan praktis

• Pertahankan margin optik yang cukup di atas sensitivitas RX untuk memastikan stabilitas jangka panjang.
• Rancang anggaran tautan yang tepat yang memperhitungkan kerugian serat optik di dunia nyata dan ekspansi di masa mendatang.
• Kurangi rugi penyisipan dengan meningkatkan perutean serat dan meminimalkan titik konektor.
• Gunakan serat optik mode tunggal berkualitas tinggi (OS2) untuk memastikan kinerja redaman yang dapat diprediksi.
• Pantau terus daya RX melalui DDM untuk mendeteksi tren degradasi dini.

Prinsip-prinsip ini bekerja bersama untuk menjaga agar tautan optik S+31DLC10D tetap stabil, terukur, dan tangguh di lingkungan jaringan yang menuntut.

Mengoptimalkan kinerja sensitivitas RX pada akhirnya adalah tentang disiplin rekayasa—menggabungkan perencanaan yang akurat, pemasangan yang tepat, dan pemantauan berkelanjutan untuk memastikan kesehatan optik yang konsisten. Ketika praktik-praktik ini diterapkan dengan benar, S+31DLC10D menjadi komponen yang sangat andal dalam jaringan 10Gbps jarak jauh.

Untuk transceiver optik kompatibel berkualitas tinggi dan solusi konektivitas serat optik kelas profesional, Anda dapat menjelajahi LINK-PP Toko Resmi untuk menemukan opsi yang stabil dan hemat biaya yang dirancang untuk memenuhi persyaratan kinerja jaringan di dunia nyata.
