Panduan Anggaran Perangkat Keras & Optik Cisco DS-SFP-FC16G-SW

Cisco DS-SFP-FC16G-SW adalah transceiver Fibre Channel SFP+ gelombang pendek 16Gbps yang umum digunakan dalam jaringan area penyimpanan (SAN) modern untuk menghadirkan transmisi data berkecepatan tinggi dan latensi rendah melalui serat multimode. Bagi para insinyur jaringan dan perencana pusat data, sekadar mengetahui spesifikasi nominal saja tidak cukup—memahami bagaimana desain perangkat keras dan anggaran optik berinteraksi sangat penting untuk memastikan kinerja tautan yang stabil dan dapat diprediksi.

Dalam penerapan di dunia nyata, faktor-faktor seperti daya pancar, sensitivitas penerima, jenis serat optik, kerugian konektor, dan kondisi lingkungan semuanya berkontribusi pada apakah tautan beroperasi dengan andal atau mengalami kegagalan sesekali. Kesalahan dalam memperkirakan bahkan margin optik yang kecil dapat menyebabkan degradasi sinyal, peningkatan tingkat kesalahan bit, atau hilangnya tautan sepenuhnya, terutama di lingkungan Fibre Channel dengan kepadatan tinggi.

Panduan ini berfokus pada dua aspek penting dari Cisco DS-SFP-FC16G-SW: arsitektur perangkat kerasnya dan karakteristik anggaran optiknya. Dengan menguraikan cara kerja modul secara internal dan cara menghitung serta mengelola anggaran tautan secara akurat, artikel ini memberikan dasar praktis untuk mendesain, memvalidasi, dan mengoptimalkan koneksi Fibre Channel 16G dalam skenario perusahaan dan pusat data.

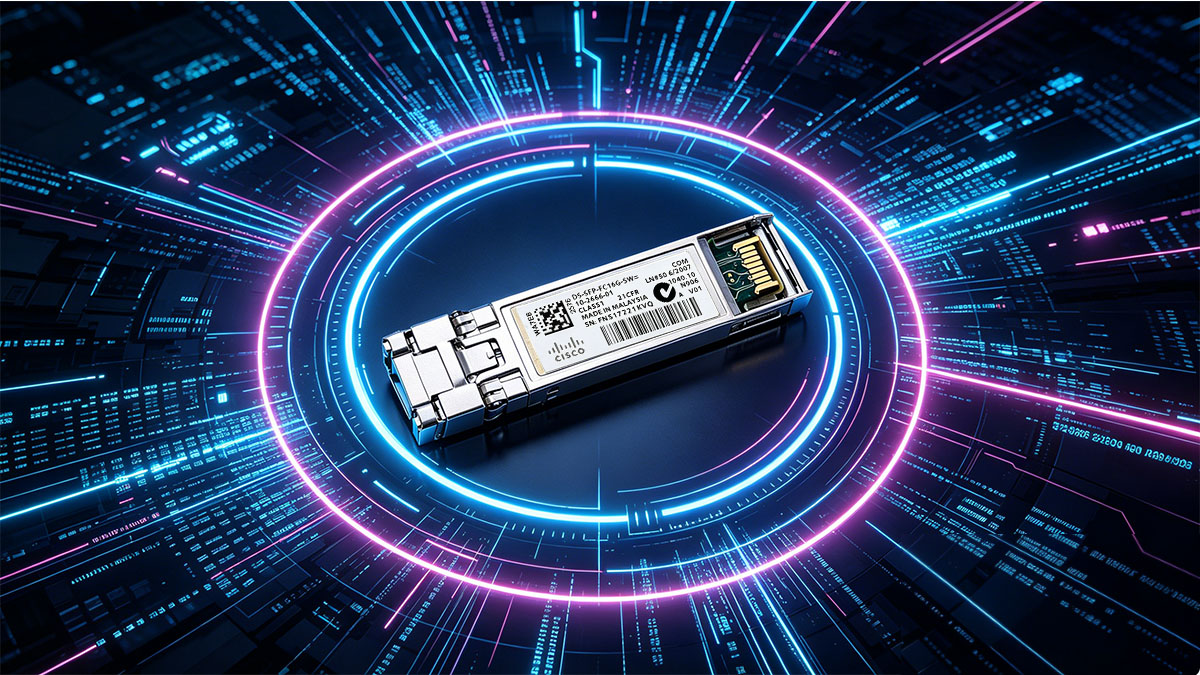

✅ Gambaran Umum Cisco DS-SFP-FC16G-SW

Cisco DS-SFP-FC16G-SW adalah transceiver Fibre Channel 16Gbps jarak pendek yang dioptimalkan untuk lingkungan SAN berkecepatan tinggi, memberikan kinerja yang andal melalui serat multimode dalam jarak pusat data yang umum. Perangkat ini menggabungkan desain faktor bentuk SFP+ standar dengan kepatuhan protokol 16GFC, sehingga cocok untuk skenario jaringan penyimpanan modern yang membutuhkan kecepatan dan stabilitas.

Spesifikasi dan Fitur Utama

Modul ini dirancang untuk memenuhi persyaratan kinerja 16G Fibre Channel sekaligus mempertahankan kompatibilitas dengan infrastruktur yang ada dan efisiensi operasional dalam penerapan yang padat.

Spesifikasi ini menyoroti bahwa modul ini dirancang khusus untuk komunikasi jarak pendek dan bandwidth tinggi, di mana latensi rendah dan integritas sinyal sangat penting. Penggunaan teknologi VCSEL 850nm memastikan transmisi yang efisien dalam lingkungan serat multimode, sementara faktor bentuk SFP+ mendukung fleksibilitas dalam penyebaran dan pemeliharaan.

Skenario Aplikasi Khas

Cisco DS-SFP-FC16G-SW terutama digunakan di lingkungan yang membutuhkan pertukaran data yang konsisten dan berkecepatan tinggi dalam jarak yang relatif pendek.

• Storage Area Networks (SAN): Digunakan untuk menghubungkan switch Fibre Channel, array penyimpanan, dan adaptor bus host, memastikan akses data yang cepat dan andal.
• Interkoneksi pusat data: Ideal untuk koneksi antar rak atau di dalam rak di mana jarak tetap berada dalam batas serat multimode.
• Infrastruktur penyimpanan perusahaan: Mendukung aplikasi penting yang bergantung pada latensi rendah dan kinerja I/O tinggi.

Skenario-skenario ini memiliki persyaratan umum: kinerja tautan yang dapat diprediksi dalam jarak yang terkontrol. Akibatnya, desain modul ini menekankan stabilitas, kompatibilitas, dan kemudahan integrasi daripada jangkauan yang luas, menjadikannya pilihan praktis untuk penerapan Fibre Channel dengan kepadatan tinggi.

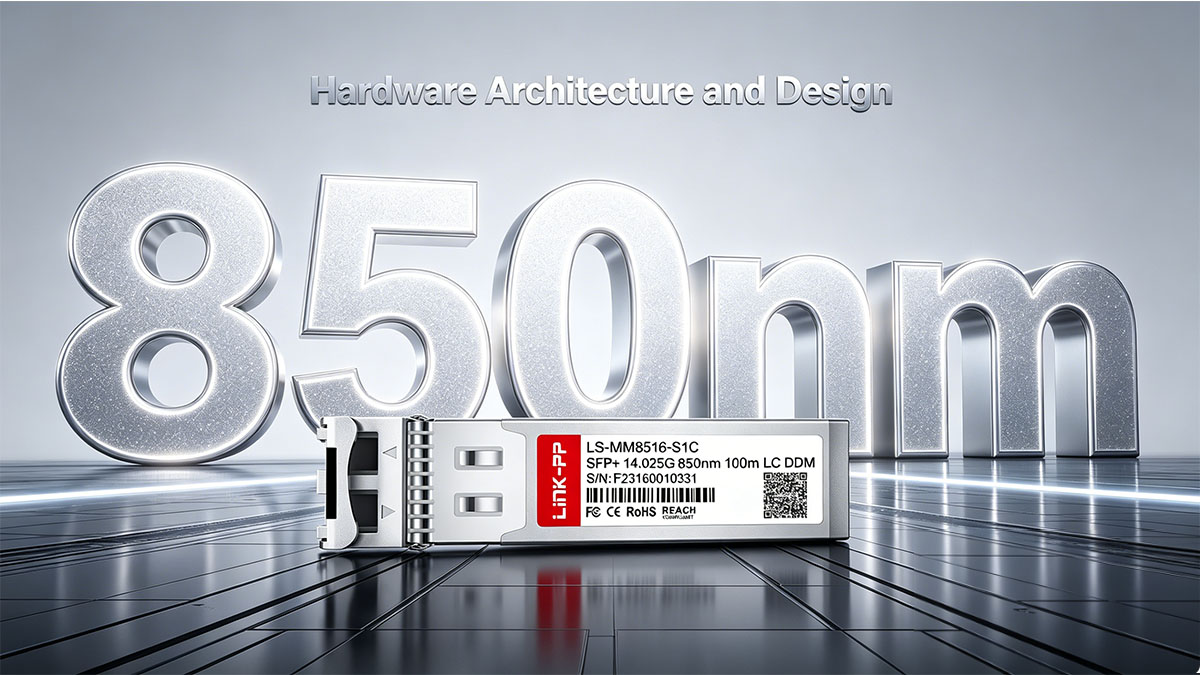

✅ Arsitektur dan Desain Perangkat Keras

Cisco DS-SFP-FC16G-SW dibangun berdasarkan arsitektur optik-elektrik yang ringkas dan efisien yang memastikan transmisi 16GFC yang stabil dalam lingkungan jarak pendek. Desainnya menyeimbangkan integritas sinyal, kinerja termal, dan efisiensi daya, yang semuanya sangat penting dalam penerapan SAN yang padat.

Komponen Optik Inti

Pada intinya, modul ini mengandalkan teknologi optik gelombang pendek yang telah terbukti untuk menghadirkan komunikasi berkecepatan tinggi yang konsisten melalui serat multimode.

• VCSEL (Vertical-Cavity Surface-Emitting Laser): Menghasilkan sinyal optik 850nm dengan konsumsi daya rendah dan efisiensi modulasi tinggi.
• Fotodioda PIN: Mengubah sinyal optik yang masuk kembali menjadi sinyal listrik dengan sensitivitas tinggi dan waktu respons cepat.
• Sub-rakitan optik (OSA): Mengintegrasikan komponen laser dan fotodioda untuk menjaga keselarasan dan kualitas sinyal.
• Pemantauan Optik Digital (DOM): Memberikan visibilitas waktu nyata terhadap parameter seperti daya pancar, daya terima, suhu, dan tegangan.

Komponen-komponen ini bekerja sama untuk memastikan bahwa transmisi dan penerimaan tetap stabil dalam berbagai kondisi pengoperasian. Penyertaan DOM sangat berharga untuk pemecahan masalah dan pemantauan kinerja jangka panjang.

Karakteristik Antarmuka Listrik

Sisi kelistrikan modul ini dirancang untuk mendukung transfer data kecepatan tinggi sekaligus menjaga integritas sinyal antara transceiver dan perangkat host.

Arsitektur kelistrikan ini memastikan komunikasi yang lancar dengan switch Fibre Channel dan adaptor bus host. Konsumsi daya yang rendah sangat penting di lingkungan switch dengan kepadatan tinggi, di mana banyak transceiver beroperasi secara bersamaan.

Pertimbangan Termal dan Mekanik

Stabilitas termal dan daya tahan fisik sangat penting untuk menjaga kinerja yang konsisten, terutama di pusat data dengan kepadatan port yang tinggi.

• Kisaran suhu pengoperasian: Biasanya 0°C hingga 70°C, cocok untuk lingkungan dalam ruangan yang terkontrol.
• Selubung logam: Memberikan perlindungan terhadap interferensi elektromagnetik (EMI) dan meningkatkan integritas struktural.
• Pembuangan panas: Desain pendinginan pasif bergantung pada aliran udara yang tepat di dalam sakelar.
• Keandalan mekanis: Dirancang untuk pemasangan dan pelepasan berulang tanpa mengurangi kinerja konektor.

Pengelolaan termal yang tepat berdampak langsung pada stabilitas keluaran optik. Aliran udara yang tidak memadai atau panas berlebih dapat memengaruhi kinerja laser, yang menyebabkan penurunan daya pancar atau peningkatan tingkat kesalahan. Oleh karena itu, memastikan ventilasi yang cukup dan mematuhi kondisi pengoperasian yang direkomendasikan sangat penting untuk keandalan jangka panjang.

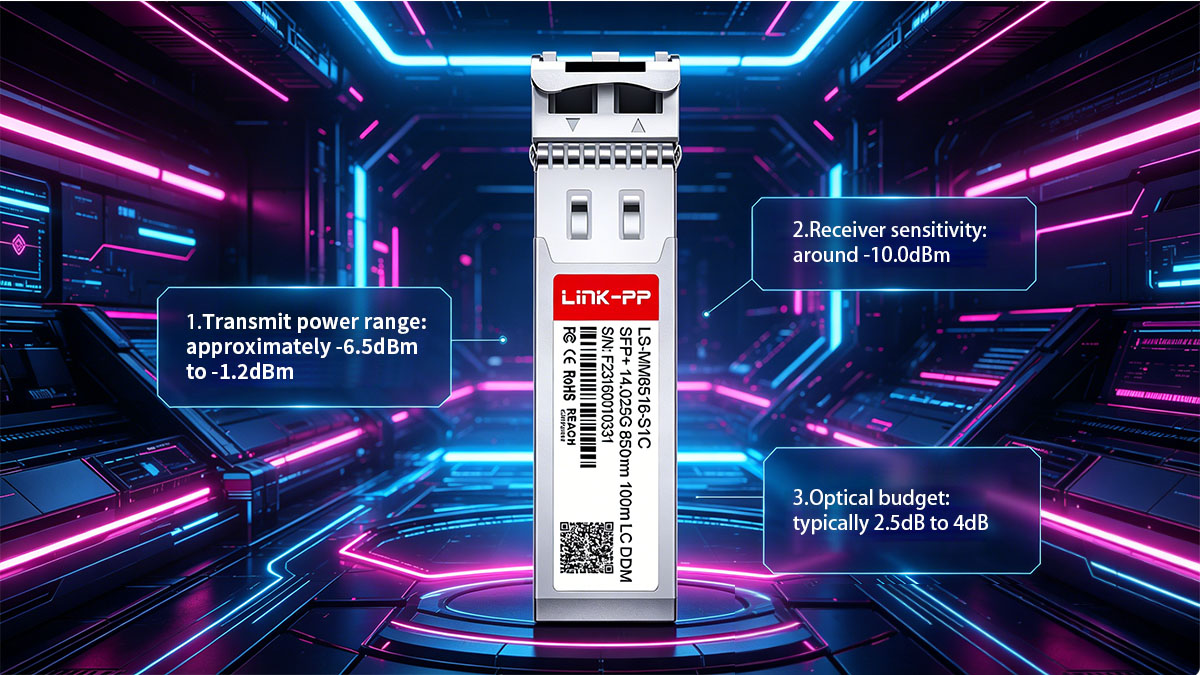

✅ Dasar-Dasar Anggaran Optik

Anggaran optik menentukan kehilangan sinyal maksimum yang diizinkan antara pemancar dan penerima sambil mempertahankan tautan yang stabil. Untuk Cisco DS-SFP-FC16G-SW, memahami nilai ini sangat penting untuk memastikan bahwa koneksi Fibre Channel beroperasi dengan andal dalam jarak dan kondisi yang ditentukan.

Definisi Anggaran Optik

Secara praktis, anggaran optik mewakili perbedaan antara seberapa banyak daya optik yang dimasukkan ke dalam serat optik dan daya minimum yang dibutuhkan di penerima untuk menginterpretasikan sinyal dengan benar.

• Anggaran optik = Daya pancar (Tx) – Sensitivitas penerima (Rx)
• Ini menentukan total kerugian yang dapat ditoleransi oleh tautan sebelum kinerjanya menurun.
• Hal ini berdampak langsung pada jarak transmisi maksimum dan keandalan tautan.

Konsep ini sangat mendasar dalam desain jaringan Fibre Channel. Jika total kehilangan data pada tautan melebihi anggaran optik yang tersedia, koneksi dapat mengalami kesalahan atau gagal total.

Parameter Optik Khas untuk DS-SFP-FC16G-SW

Modul ini beroperasi dalam rentang daya optik yang telah ditentukan, yang menetapkan batasan untuk perencanaan dan validasi tautan.

Nilai-nilai ini menunjukkan bahwa DS-SFP-FC16G-SW dirancang untuk komunikasi jarak pendek dengan toleransi kehilangan yang terbatas. Dibandingkan dengan optik jarak jauh, anggarannya relatif kecil, sehingga estimasi kehilangan yang akurat menjadi lebih penting.

Faktor-faktor yang Mempengaruhi Anggaran Optik

Dalam implementasi nyata, beberapa elemen berkontribusi terhadap total kehilangan tautan, dan masing-masing harus dipertimbangkan saat mengevaluasi apakah anggaran optik sudah mencukupi.

• Atenuasi serat: Kehilangan sinyal per kilometer, dipengaruhi oleh jenis serat (OM3 vs OM4)
• Kerugian konektor: Setiap pasangan konektor LC biasanya menimbulkan kerugian penyisipan yang terukur.
• Panel patch dan sambungan: Titik koneksi tambahan meningkatkan kerugian kumulatif.
• Kualitas dan tekukan kabel: Pemasangan yang buruk atau tekukan yang terlalu tajam dapat menurunkan kekuatan sinyal.
• Kondisi lingkungan: Suhu dan penuaan dapat sedikit memengaruhi kinerja optik.

Faktor-faktor ini bergabung untuk menentukan margin tautan aktual. Meskipun kerugian individual tampak kecil, efek kumulatifnya dapat melebihi anggaran optik yang tersedia. Oleh karena itu, perencanaan yang cermat dan alokasi margin yang konservatif diperlukan untuk menjaga tautan Fibre Channel yang stabil.

✅ Kompatibilitas Serat Optik dan Kinerja Jarak Jauh

Cisco DS-SFP-FC16G-SW dioptimalkan untuk serat multimode dan transmisi jarak pendek, dengan kinerja yang sangat bergantung pada kualitas serat dan bandwidth modal. Memilih jenis serat yang tepat secara langsung menentukan jarak yang dapat dicapai dan stabilitas tautan secara keseluruhan.

Jenis Serat yang Didukung

Transceiver ini dirancang khusus untuk serat multimode yang dioptimalkan untuk laser, yang menyediakan bandwidth yang diperlukan untuk pensinyalan Fibre Channel 16G.

Baik serat OM3 maupun OM4 dirancang untuk mendukung transmisi berbasis VCSEL pada 850nm. Meskipun memiliki ukuran inti yang sama, OM4 menawarkan bandwidth modal yang lebih tinggi, yang menghasilkan kualitas sinyal yang lebih baik dan jangkauan yang lebih luas dalam kondisi yang identik.

Jarak Transmisi Maksimum

Jarak tautan yang dapat dicapai bergantung pada jenis serat dan kualitas tautan secara keseluruhan, tetapi nilai-nilai tipikal memberikan dasar yang andal untuk perencanaan.

• Hingga 100m melalui serat multimode OM3
• Hingga 125m melalui serat multimode OM4

Jarak-jarak ini mengasumsikan rugi penyisipan standar dan pemasangan kabel yang tepat. Dalam praktiknya, jangkauan sebenarnya mungkin sedikit lebih pendek tergantung pada kualitas konektor, kompleksitas penyambungan, dan faktor lingkungan. Tetap berada dalam batas-batas ini membantu menjaga margin optik yang memadai.

Pertimbangan Bandwidth dan Dispersi Modal

Integritas sinyal pada 16Gbps sangat dipengaruhi oleh dispersi modal, yang menjadi lebih signifikan seiring meningkatnya laju data.

• Dispersi modal menyebabkan penyebaran pulsa, mengurangi kejelasan sinyal pada jarak tertentu.
• Serat OM4 mengurangi dispersi lebih baik daripada OM3, sehingga mendukung transmisi sinyal yang lebih bersih.
• Bandwidth modal yang lebih tinggi memungkinkan pengoperasian yang lebih andal pada jarak maksimum.
• Serat optik lama seperti OM1 atau OM2 tidak memiliki bandwidth yang cukup untuk tautan 16GFC yang stabil.

Memilih serat optik yang tepat bukan hanya tentang jarak, tetapi juga tentang mempertahankan tingkat kesalahan yang rendah dan kinerja yang konsisten. Untuk lingkungan di mana keandalan tautan sangat penting, OM4 umumnya lebih disukai karena toleransinya yang lebih baik terhadap dispersi dan integritas sinyal keseluruhan yang lebih baik.

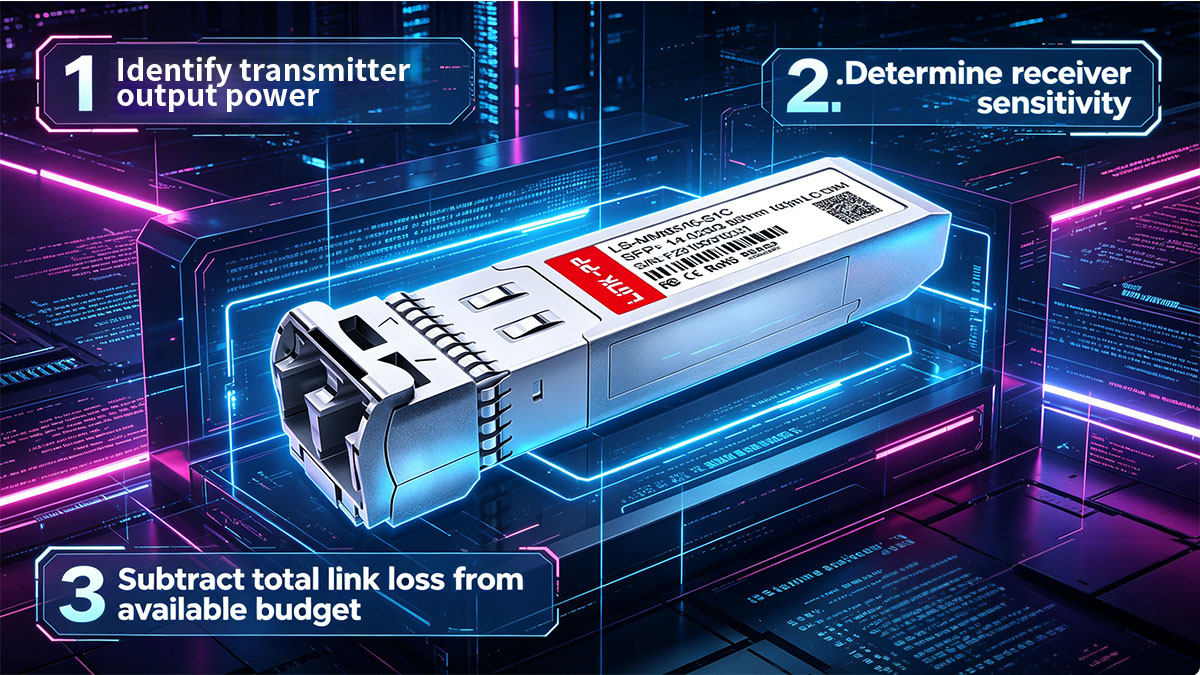

✅ Perhitungan Anggaran Tautan Optik dalam Praktik

Perhitungan anggaran tautan optik yang akurat menentukan apakah tautan Fibre Channel akan beroperasi dengan andal dalam kondisi terburuk. Untuk Cisco DS-SFP-FC16G-SW, anggaran optik yang relatif terbatas berarti kesalahan perhitungan kecil sekalipun dapat menyebabkan ketidakstabilan, sehingga perencanaan yang tepat dan konservatif sangat penting.

Metode Perhitungan Langkah demi Langkah

Perhitungan yang benar harus didasarkan pada parameter skenario terburuk dan mencakup semua potensi sumber kerugian, bukan hanya nilai nominal.

• Langkah 1: Gunakan daya pancar minimum (Tx min), bukan nilai tipikal.
  • Contoh: -6.5dBm sebagai pengganti output rata-rata
  • Alasan: Memastikan sinyal terlemah sekalipun tetap dapat diterima.
• Langkah 2: Gunakan ambang batas sensitivitas penerima maksimum (Rx max)
  • Contoh: -10.0 dBm
  • Ini mewakili tingkat sinyal minimum yang diperlukan untuk pengoperasian tanpa kesalahan.
• Langkah 3: Hitung anggaran optik yang tersedia
  • Anggaran optik = Tx(min) – Rx(max)
  • Dalam kasus ini: ~3.5dB
• Langkah 4: Identifikasi semua penyebab hilangnya tautan
  • Atenuasi serat (tergantung jarak)
  • Kerugian penyisipan konektor
  • Panel patch atau konektor silang
  • Potensi kerugian tersembunyi (debu, ketidaksejajaran, pembengkokan)
• Langkah 5: Bandingkan total kerugian dengan anggaran yang tersedia
  • Pastikan kerugian total < anggaran optik
  • Cadangan margin untuk keandalan jangka panjang

Pendekatan terstruktur ini menghindari asumsi yang terlalu optimis dan memastikan tautan tetap stabil bahkan dalam kondisi yang memburuk.

Contoh Skenario (Penjelasan Tingkat Teknik)

Perhitungan yang lebih realistis seharusnya mencakup baik kerugian deterministik maupun faktor ketidakpastian.

Dalam skenario ini:

• Perkiraan total kerugian ≈ 2.15dB hingga 2.35dB
• Anggaran yang tersedia ≈ 3.5dB
• Margin yang tersisa ≈ 1.1dB hingga 1.3dB

Margin ini dapat diterima tetapi tidak berlebihan. Ini menunjukkan bahwa tautan tersebut layak, namun sensitif terhadap degradasi lebih lanjut. Menambahkan lebih banyak titik sambungan atau menggunakan konektor berkualitas rendah dapat dengan mudah menghabiskan margin yang tersisa.

Rekomendasi Batas Keamanan

Koneksi Fibre Channel yang stabil harus selalu menyertakan margin cadangan di luar kerugian yang dihitung untuk menangani variabilitas dan penuaan.

• Margin minimum yang direkomendasikan: 1dB (batas bawah absolut)
• Margin rekayasa yang disarankan: 1.5–2dB untuk lingkungan produksi

Untuk mempertahankan margin ini dari waktu ke waktu, pertimbangkan hal berikut:

• Batasi jumlah pasangan konektor
  • Setiap pasang tambahan dapat mengonsumsi 0.3–0.5dB.
• Hindari panel patch yang tidak perlu pada tautan pendek.
• Gunakan konektor dan kabel berkualitas tinggi dengan kerugian rendah.
• Terapkan prosedur inspeksi dan pembersihan secara berkala.

Jika margin yang dihitung berada di bawah 1dB, tautan mungkin masih berfungsi pada awalnya tetapi menjadi sangat rentan terhadap kegagalan karena perubahan lingkungan atau fisik yang kecil.

✅ Tantangan Umum dalam Penerapan

Cisco DS-SFP-FC16G-SW beroperasi dalam margin optik yang ketat, sehingga sebagian besar masalah penerapan berasal dari kehilangan sinyal yang terakumulasi, kendala kompatibilitas, atau ketidakstabilan lingkungan. Tantangan ini jarang disebabkan oleh satu faktor tunggal, melainkan oleh banyak masalah kecil yang bergabung hingga melebihi anggaran optik yang tersedia.

Kehilangan Sinyal dan Ketidakstabilan Tautan

Sebagian besar kegagalan tautan disebabkan oleh kehilangan optik yang berlebihan atau tidak terkontrol dengan baik, yang sering kali diremehkan selama penerapan awal.

Koneksi Fibre Channel pada umumnya mengakumulasi kerugian dari berbagai sumber, dan masing-masing harus dievaluasi secara individual.

• Kerugian terkait konektor
  • Antarmuka LC yang kotor dapat menimbulkan kerugian tambahan sebesar 0.3–1.0 dB.
  • Konektor yang aus atau berkualitas rendah meningkatkan variabilitas pemasangan.
  • Ketidaksejajaran selama proses penambalan menyebabkan penurunan sinyal yang terjadi secara berkala.
• Kerugian terkait serat
  • Penggunaan OM3 sebagai pengganti OM4 mengurangi margin efektif pada kecepatan 16Gbps.
  • Tekukan mikro akibat penataan kabel yang rapat menimbulkan pelemahan tersembunyi.
  • Serat yang menua dapat sedikit meningkatkan pelemahan seiring waktu.
• Kerugian yang disebabkan oleh infrastruktur
  • Setiap panel patch menambahkan kerugian penyisipan yang terukur.
  • Arsitektur penghubung silang memperbanyak titik koneksi.
  • Pengelolaan kabel yang buruk meningkatkan tekanan fisik pada serat optik.

Faktor-faktor ini seringkali tidak disadari secara individual, tetapi secara bersama-sama dapat melebihi anggaran optik 2.5–4 dB, yang menyebabkan kesalahan CRC, kehilangan frame, atau fluktuasi tautan.

Masalah Kompatibilitas dan Interoperabilitas

Bahkan ketika tingkat daya optik berada dalam kisaran yang wajar, masalah kompatibilitas dapat mencegah koneksi terjalin atau beroperasi dengan benar.

Salah satu tantangan utama dalam lingkungan Fibre Channel adalah persyaratan interoperabilitas yang ketat antara transceiver dan switch.

• Pengkodean khusus vendor
  • Beberapa switch hanya menerima transceiver dengan pengenal EEPROM tertentu.
  • Modul yang tidak cocok dapat ditolak atau beroperasi dalam mode yang terdegradasi.
• Ketergantungan firmware
  • Firmware Switch dapat memberlakukan pemeriksaan kompatibilitas.
  • Pembaruan dapat mengubah perilaku validasi transceiver.
• Risiko lingkungan campuran
  • Menggabungkan peralatan dari vendor yang berbeda dapat menimbulkan ketidaksesuaian.
  • Perbedaan dalam pelaporan atau kalibrasi DOM dapat mempersulit diagnosis.

Masalah-masalah ini tidak terkait dengan kualitas sinyal fisik tetapi tetap dapat mengakibatkan kegagalan tautan, sehingga validasi dan pengujian kompatibilitas sangat penting sebelum penerapan.

Kendala Lingkungan dan Termal

Kondisi lingkungan secara langsung memengaruhi kinerja optik, terutama di lingkungan pusat data dengan kepadatan tinggi.

Faktor termal dan kontaminasi dapat secara bertahap menurunkan kualitas tautan meskipun pemasangan awal sudah benar.

• Efek suhu
  • Suhu tinggi mengurangi daya keluaran laser.
  • Sensitivitas penerima dapat berubah akibat tekanan termal.
  • Switch dengan kepadatan port tinggi dapat menciptakan titik panas lokal.
• Keterbatasan aliran udara
  • Pendinginan yang tidak memadai mengurangi umur pakai transceiver.
  • Aliran udara yang terhambat menyebabkan distribusi panas yang tidak merata.
• Risiko kontaminasi
  • Debu pada ujung serat optik meningkatkan kerugian penyisipan.
  • Penyumbatan berulang tanpa pembersihan akan menyebabkan penumpukan kotoran.
  • Kontaminasi adalah penyebab utama degradasi tautan yang tidak dapat dijelaskan.

Faktor-faktor lingkungan ini sering diabaikan karena tidak langsung menyebabkan kegagalan, tetapi mengurangi margin keuntungan seiring waktu dan meningkatkan kemungkinan terjadinya masalah yang tidak menentu.

✅ Strategi Optimasi untuk Kinerja yang Andal

Memastikan pengoperasian Cisco DS-SFP-FC16G-SW yang stabil membutuhkan lebih dari sekadar memenuhi persyaratan anggaran optik dasar. Keandalan jangka panjang bergantung pada pengurangan kerugian yang dapat dihindari, peningkatan kualitas penyebaran fisik, dan pemantauan kesehatan tautan secara terus menerus.

Praktik Terbaik untuk Penyebaran Fisik

Desain lapisan fisik yang terstruktur dengan baik secara langsung mengurangi akumulasi kehilangan optik dan meningkatkan stabilitas jangka panjang.

Praktik-praktik ini berfokus pada meminimalkan kehilangan penyisipan dan mencegah degradasi yang dapat dihindari.

• Kurangi titik penghubung pada jalur sinyal
  • Lebih baik menggunakan tautan langsung daripada penambalan bertahap.
  • Setiap pasangan LC tambahan menambah kerugian yang terukur (~0.3–0.5dB)
• Gunakan serat multimode yang dioptimalkan untuk laser.
  • OM4 lebih disukai karena bandwidth modal yang lebih tinggi dan margin yang lebih baik.
  • Hindari mencampur OM3 dan OM4 dalam jalur tautan yang sama.
• Pertahankan radius tekukan yang tepat.
  • Pembengkokan yang berlebihan menimbulkan kehilangan mikro dan distorsi sinyal.
  • Penataan kabel harus menghindari sudut-sudut sempit dan titik-titik tekanan pada kabel.
• Pastikan konektor dalam keadaan bersih.
  • Permukaan ujung yang kotor merupakan penyebab utama pelemahan yang tidak terduga.
  • Pembersihan sebelum setiap pemasangan mengurangi variabilitas kehilangan pemasangan.

Langkah-langkah ini sangat penting terutama di lingkungan SAN dengan kepadatan tinggi di mana inefisiensi kecil dapat menumpuk dengan cepat di berbagai tautan.

Strategi Pemantauan dan Diagnostik

Bahkan tautan optik yang dirancang dengan baik pun dapat mengalami degradasi seiring waktu, sehingga pemantauan terus-menerus sangat penting untuk menjaga stabilitas kinerja.

• Manfaatkan Digital Optical Monitoring (DOM) secara efektif.
  • Pantau tren kekuatan Tx/Rx, bukan hanya gambaran sesaat.
  • Identifikasi degradasi bertahap sebelum terjadi kegagalan.
• Tetapkan pengukuran dasar.
  • Catat tingkat daya optik awal setelah pemasangan.
  • Gunakan perbandingan data dasar untuk mendeteksi pergeseran seiring waktu.
• Pantau indikator peringatan dini.
  • Tingkat kesalahan yang meningkat (kesalahan CRC, kehilangan frame)
  • Tren penurunan daya terima
  • Peningkatan kejadian penularan ulang
• Korelasikan metrik optik dan jaringan.
  • Gabungkan log sakelar dengan pembacaan DOM.
  • Identifikasi apakah masalah tersebut terkait dengan lapisan fisik atau lapisan protokol.

Pendekatan proaktif ini memungkinkan masalah diselesaikan sebelum meningkat menjadi kegagalan tautan total.

Pertimbangan Desain Jaringan untuk Stabilitas

Pilihan desain tingkat sistem sangat memengaruhi seberapa baik kinerja tautan optik dalam kondisi operasi nyata.

• Usahakan agar topologi SAN sesederhana mungkin.
  • Jumlah lompatan yang lebih sedikit mengurangi kerugian kumulatif dan kompleksitas.
  • Koneksi langsung dari switch ke penyimpanan meningkatkan prediktabilitas.
• Hindari batasan desain yang marginal.
  • Jangan merancang tautan pada jarak teoritis maksimum.
  • Sisakan ruang untuk perubahan infrastruktur di masa mendatang.
• Segmentasikan area dengan kepadatan penduduk tinggi.
  • Cegah penumpukan panas berlebihan di sekitar transceiver.
  • Meningkatkan distribusi aliran udara di seluruh port sakelar.
• Rencanakan skalabilitas
  • Pastikan anggaran optik mendukung perluasan atau pemasangan kabel ulang di masa mendatang.
  • Hindari desain yang memerlukan pengoperasian mendekati batas kemampuan sejak awal.

Lingkungan Fibre Channel yang stabil dicapai bukan hanya dengan instalasi yang benar, tetapi juga dengan sengaja merancang di bawah batas maksimum untuk mempertahankan ruang lingkup operasional jangka panjang.

✅ Tren Masa Depan dalam Optik Fiber Channel

Teknologi Fibre Channel terus berkembang menuju kecepatan yang lebih tinggi, konsumsi daya yang lebih rendah, dan kepadatan integrasi yang lebih baik. Untuk transceiver seperti Cisco DS-SFP-FC16G-SW, tren ini menentukan bagaimana implementasi 16G saat ini sesuai dengan arsitektur jaringan penyimpanan generasi berikutnya.

Transisi Menuju Generasi dengan Kecepatan Lebih Tinggi

Industri ini terus bergerak melampaui Fibre Channel 16G menuju standar throughput yang lebih tinggi, didorong oleh meningkatnya kebutuhan penyimpanan dan beban kerja virtualisasi.

• Adopsi 32GFC dan 64GFC
  • Dirancang untuk menggandakan atau melipatgandakan throughput data dibandingkan dengan 16GFC.
  • Membutuhkan integritas sinyal yang lebih ketat dan komponen optik yang lebih baik.
• Dampak pada infrastruktur 16G lama
  • Modul 16G tetap banyak digunakan di SAN yang ada karena efisiensi biaya.
  • Lingkungan dengan kecepatan campuran memerlukan perencanaan interoperabilitas yang cermat.
  • Siklus peningkatan biasanya dilakukan secara bertahap, bukan penggantian langsung.
• Pertimbangan pergeseran arsitektur
  • Kecepatan yang lebih tinggi mengurangi margin tautan yang dapat diterima.
  • Jarak maksimum yang lebih pendek menjadi lebih umum pada kecepatan data yang lebih tinggi.

Perubahan ini menunjukkan bahwa optik 16G seperti DS-SFP-FC16G-SW akan terus berfungsi sebagai teknologi dasar yang stabil di pusat data yang sudah mapan, bahkan ketika standar yang lebih baru muncul.

Kemajuan dalam Efisiensi Optik dan Desain Komponen

Teknologi komponen optik yang lebih baik memungkinkan kinerja transceiver yang lebih efisien dan stabil di semua generasi Fibre Channel.

• Peningkatan kinerja VCSEL
  • Efisiensi modulasi yang lebih baik mengurangi konsumsi daya.
  • Stabilitas termal yang lebih baik mendukung penyebaran yang lebih padat.
• Peningkatan sensitivitas penerima
  • Desain fotodioda yang lebih canggih meningkatkan akurasi deteksi sinyal.
  • Tingkat kebisingan yang lebih rendah meningkatkan keandalan margin tautan secara keseluruhan.
• Optimalisasi efisiensi daya
  • Transceiver modern dirancang untuk mengurangi penggunaan daya per port.
  • Sangat penting untuk lingkungan switch dengan kepadatan tinggi yang memiliki ratusan port.

Kemajuan ini tidak serta merta meningkatkan jarak secara dramatis pada modul jarak pendek seperti optik 16G SW, tetapi secara signifikan meningkatkan stabilitas dan efisiensi energi dalam skala besar.

Meningkatnya Pentingnya Interoperabilitas dan Ekosistem Multi-Vendor

Seiring dengan semakin kompleksnya lingkungan Fibre Channel, interoperabilitas telah menjadi area fokus utama dalam desain dan penerapan modul optik.

• Persyaratan kompatibilitas multi-vendor
  • Perusahaan sering kali menerapkan lingkungan perangkat keras campuran.
  • Transceiver harus dapat beroperasi secara andal di berbagai platform switch yang berbeda.
• Peningkatan standardisasi
  • Kepatuhan yang lebih kuat terhadap spesifikasi Fiber Channel meningkatkan kemampuan prediksi.
  • Mengurangi ketergantungan pada penyetelan optik khusus vendor.
• Penyelarasan firmware dan validasi
  • Penekanan yang lebih besar pada pemeriksaan kompatibilitas tingkat firmware
  • Peningkatan penggunaan diagnostik berbasis DOM untuk pemantauan lintas platform.

Tren ini mengurangi hambatan operasional dan memungkinkan desain infrastruktur yang lebih fleksibel, terutama dalam penerapan SAN skala besar.

Kesimpulan

Cisco DS-SFP-FC16G-SW memainkan peran penting dalam jaringan penyimpanan Fibre Channel 16G, di mana kinerja optik yang stabil dan perencanaan anggaran yang akurat secara langsung menentukan keandalan tautan. Memahami desain perangkat keras dan perilaku anggaran optiknya sangat penting untuk membangun koneksi SAN dengan latensi rendah yang dapat diprediksi di lingkungan perusahaan.

Poin-Poin Penting

Wawasan utama dari panduan ini dapat dirangkum dalam beberapa prinsip teknik praktis yang menentukan keberhasilan penerapan dan stabilitas jangka panjang.

• Cisco DS-SFP-FC16G-SW dioptimalkan untuk transmisi 16GFC jarak pendek melalui serat multimode, sehingga pemilihan OM3/OM4 sangat penting untuk stabilitas kinerja.
• Manajemen anggaran optik adalah faktor utama yang mengatur keandalan tautan, di mana kerugian kecil sekalipun dapat berdampak signifikan pada margin di lingkungan berkecepatan tinggi.
• Keberhasilan penerapan di dunia nyata bergantung pada pengendalian kerugian kumulatif akibat pelemahan serat optik, konektor, dan infrastruktur patch, bukan pada spesifikasi nominal.
• Pemantauan yang tepat melalui DOM dan perencanaan margin proaktif membantu mencegah kegagalan terkait degradasi seiring waktu.
• Stabilitas lingkungan dan kualitas instalasi fisik sama pentingnya dengan spesifikasi optik dalam menjaga integritas tautan jangka panjang.

Poin-poin ini menyoroti bahwa optik Fibre Channel 16G bukan hanya tentang kemampuan perangkat keras, tetapi juga tentang desain tingkat sistem yang disiplin dan kontrol operasional yang berkelanjutan.

Perspektif Akhir dan Arah Praktis

Dalam arsitektur pusat data modern, kinerja Fibre Channel yang andal dicapai melalui kombinasi pemilihan transceiver yang tepat, penganggaran optik yang presisi, dan optimasi infrastruktur yang konsisten. Cisco DS-SFP-FC16G-SW tetap menjadi solusi yang stabil dan banyak diadopsi di lingkungan yang membutuhkan konektivitas jarak pendek yang dapat diprediksi, tetapi kinerjanya sangat bergantung pada seberapa baik ekosistem optik di sekitarnya dirancang.

Bagi organisasi yang ingin meningkatkan keandalan SAN, mengurangi risiko margin optik, atau menstandarisasi praktik infrastruktur serat optik, fokus pada desain tautan yang disiplin adalah pendekatan paling efektif untuk stabilitas jangka panjang.

Untuk sumber daya teknis lebih lanjut, panduan penerapan, dan solusi optik yang kompatibel untuk lingkungan jaringan perusahaan, Anda dapat menjelajahi LINK-PP Toko Resmi, di mana tersedia beragam modul optik dan solusi konektivitas untuk mendukung arsitektur jaringan yang skalabel dan andal.
