Panduan Pemilihan Transceiver SFP 1000BASE-LX/LH untuk Pengiriman Jarak Jauh

Memilih yang benar Transceiver SFP 1000BASE-LX/LH Hal ini bisa terasa membingungkan—terutama ketika Anda berurusan dengan berbagai jenis serat optik, infrastruktur lama, atau konvensi penamaan yang tidak jelas seperti “LX” dan “LH.” Namun bagi banyak insinyur jaringan, pembeli TI, dan integrator sistem, modul optik kecil ini memainkan peran penting dalam memungkinkan konektivitas Gigabit Ethernet jarak jauh yang stabil.

Pada dasarnya, transceiver SFP 1000BASE-LX/LH dirancang untuk transmisi gelombang panjang (1310 nm), terutama melalui serat optik mode tunggal (SMF) dengan jangkauan tipikal hingga 10 km. Namun, implementasi di dunia nyata jarang sesederhana itu. Banyak pengguna bekerja dengan serat optik multimode (OM1/OM2) yang sudah ada, menghadapi masalah kompatibilitas, atau mencoba menentukan apakah LX/LH dapat dipertukarkan dengan modul lain seperti SX atau bahkan LR.

Di sinilah sebagian besar kebingungan—dan kesalahan yang merugikan—terjadi.

Dengan membaca panduan ini, Anda akan:

• Pahami dengan jelas apa itu transceiver 1000BASE-LX/LH SFP dan bagaimana cara kerjanya.
• Pelajari perbedaan utama antara optik LX, LH, dan LR.
• Tentukan apakah jaringan Anda memerlukan kompatibilitas mode tunggal atau multimode.
• Hindari kesalahan umum seperti pemasangan fiber yang salah atau kabel mode-conditioning yang hilang.
• Pilih modul SFP yang tepat dengan percaya diri untuk tautan Gigabit jarak jauh.

Baik Anda sedang meningkatkan infrastruktur jaringan perusahaan, memperluas jaringan kampus, atau sekadar mencoba agar jaringan fiber optik lama tetap berfungsi tanpa menggantinya, panduan ini dirancang untuk sesuai dengan skenario penerapan di dunia nyata—dan membantu Anda membuat keputusan yang tepat sejak awal.

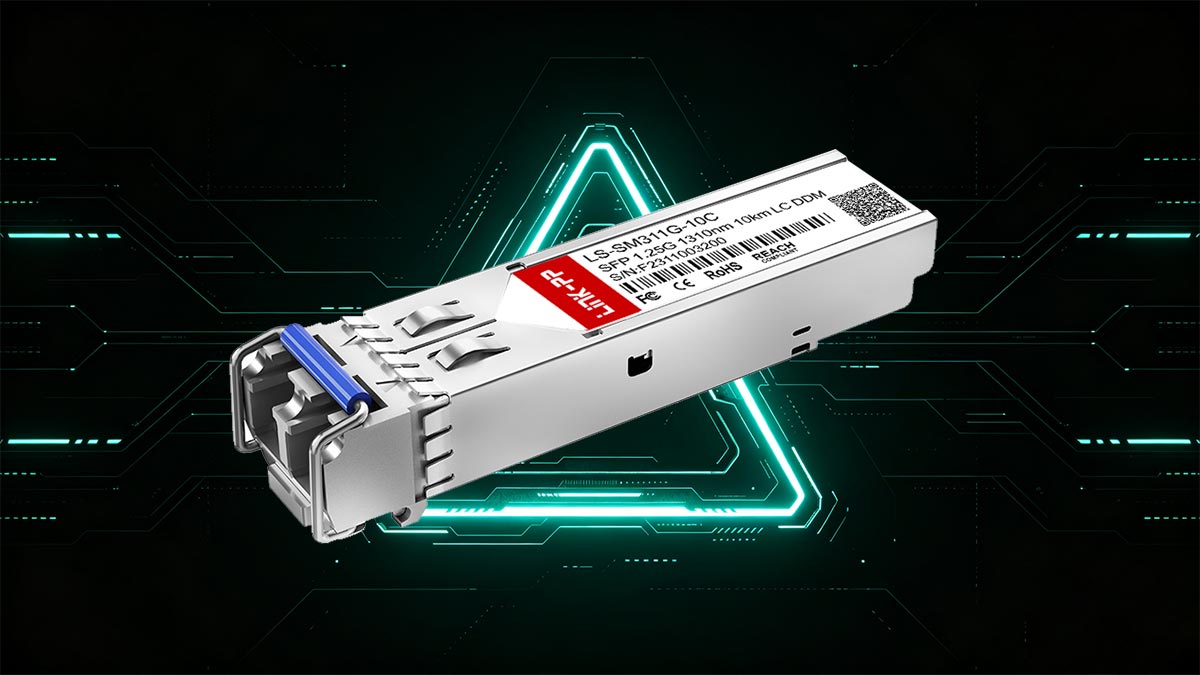

✅ Apa itu Transceiver SFP 1000BASE-LX/LH?

Memahami apa itu transceiver SFP 1000BASE-LX/LH seharusnya mudah—tetapi pada kenyataannya, penamaan tersebut seringkali menimbulkan kebingungan. Bagian ini menjelaskan konsepnya dalam bahasa yang sederhana sehingga Anda dapat langsung mengidentifikasi apakah modul ini sesuai dengan jaringan Anda.

Definisi Sederhana (Apa Itu)

Transceiver 1000BASE-LX/LH SFP adalah modul optik Gigabit (1G) yang digunakan untuk mengirimkan data melalui serat optik menggunakan panjang gelombang 1310 nm, biasanya untuk koneksi jarak jauh hingga 10 km.

• 1000BASE-LX: Standar resmi IEEE untuk optik Gigabit Ethernet gelombang panjang
• LH (Jarak Jauh): Istilah penamaan khusus vendor (umumnya digunakan oleh Cisco dan lainnya) yang pada umumnya merujuk pada jenis modul yang sama, seringkali menekankan jangkauan yang lebih luas.

Dalam sebagian besar skenario praktis, LX dan LH digunakan secara bergantian, terutama dalam diskusi pengadaan dan kompatibilitas.

Karakteristik Utama

Untuk mengidentifikasi jenis transceiver ini dengan cepat, berikut adalah fitur teknis intinya:

• Kecepatan: Kecepatan 1Gbps (Gigabit Ethernet)
• Panjang gelombang: 1310 nm
• Jenis serat: Terutama serat optik mode tunggal (SMF)
• Jarak Maksimum: Hingga 10 km di SMF
• Tipe Konektor: Biasanya LC dupleks

Karakteristik ini menjadikannya pilihan standar untuk tautan serat optik jarak menengah hingga jauh di lingkungan perusahaan dan telekomunikasi.

Kasus Penggunaan Utama (Mengapa Ini Ada)

Tujuan utama dari transceiver SFP 1000BASE-LX/LH adalah untuk menyediakan konektivitas Gigabit jarak jauh yang andal antara perangkat jaringan seperti:

• Sambungan antar-saklar di seluruh gedung
• Jaringan akses kampus atau metro
• Interkoneksi pusat data (jarak pendek hingga menengah)

Hal ini sangat berguna terutama ketika:

• Koneksi tembaga (RJ45) tidak lagi layak digunakan karena keterbatasan jarak.
• Solusi multimode (seperti SX) tidak dapat menjangkau jarak yang cukup jauh.
• Anda membutuhkan solusi fiber jarak jauh 1G yang hemat biaya.

Mengapa Penamaan Tersebut Menimbulkan Kebingungan?

Tantangan terbesar bagi pengguna bukanlah teknologinya, melainkan penamaannya:

• LX = Istilah standar (IEEE 802.3z)
• LH = Istilah pemasaran/vendor (tidak ada definisi standar yang ketat)

Hal ini memunculkan pertanyaan-pertanyaan umum seperti:

• “Apakah LX sama dengan LH?”
• “Apakah modul LH akan berfungsi di slot LX saya?”

Dalam kebanyakan kasus, jawabannya adalah ya, tetapi kompatibilitas tetap bergantung pada pengkodean vendor dan dukungan perangkat—sesuatu yang akan kita bahas nanti dalam panduan ini.

Pemahaman mendasar ini menjadi landasan untuk pertanyaan penting berikutnya: bagaimana LX/LH dibandingkan dengan modul lain seperti SX dan LR—dan mana yang sebenarnya harus Anda pilih.

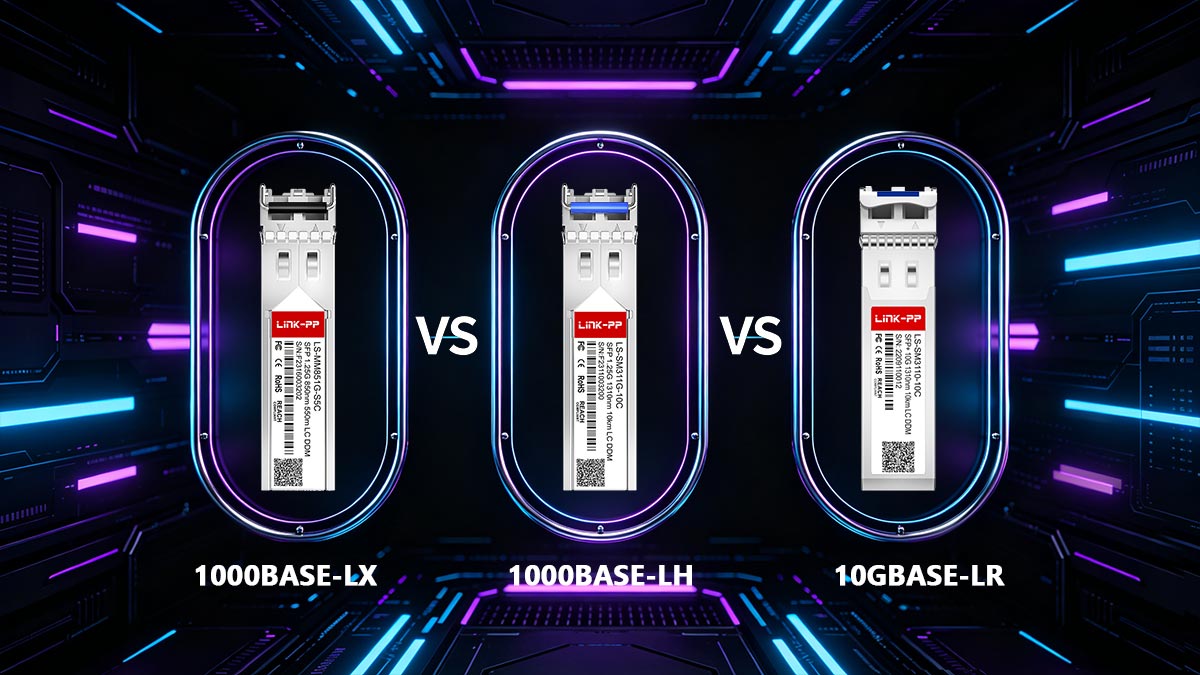

✅ 1000BASE-LX vs. 1000BASE-LH vs. 1000BASE-LR: Apa Perbedaannya?

Salah satu sumber kebingungan yang paling umum saat memilih fiber optik adalah perbedaan antara 1000BASE-LX, 1000BASE-LH, dan 1000BASE-LR. Istilah-istilah ini tampak serupa, tetapi tidak selalu memiliki arti yang sama—dan memilih yang salah dapat menyebabkan masalah kompatibilitas atau koneksi yang tidak berfungsi.

Bagian ini menjelaskan perbedaan-perbedaan tersebut secara jelas sehingga Anda dapat menghindari kesalahan umum dan memilih modul yang tepat dengan percaya diri.

LX vs. LH — Penamaan Standar vs. Penamaan Vendor

Perbedaan utama di sini adalah standardisasi versus terminologi vendor:

• 1000BASE-LX adalah standar resmi IEEE 802.3z untuk Gigabit Ethernet melalui serat optik menggunakan panjang gelombang 1310 nm.
• 1000BASE-LH (Penerbangan Jarak Jauh) adalah label khusus vendor (umumnya digunakan oleh Cisco dan vendor yang kompatibel)

Dalam praktek:

• LX dan LH biasanya merujuk pada tipe SFP panjang gelombang 1G yang sama.
• LH sering menekankan jangkauan yang lebih jauh (hingga 10 km pada SMF), tetapi secara teknis selaras dengan spesifikasi LX.

Bagi sebagian besar pembeli, LX = LH dalam penggunaan dunia nyata, selama kompatibilitas perangkat telah dikonfirmasi.

LX/LH vs. LR — Perbedaan Kritis

Di sinilah banyak pengguna melakukan kesalahan.

• 1000BASE-LX/LH = 1 Gigabit (1G)
• 1000BASE-LR = biasanya mengacu pada optik 10 Gigabit (10G) (10GBASE-LR)

Meskipun keduanya menggunakan:

• panjang gelombang 1310 nm
• Serat mode tunggal (SMF)
• Jarak transmisi ~10 km

Keduanya TIDAK dapat saling menggantikan karena:

• Mereka beroperasi dengan kecepatan yang berbeda.
• Keduanya membutuhkan port yang berbeda (SFP vs SFP+)

Menghubungkan modul 10G LR ke port 1G (atau sebaliknya) tidak akan berfungsi.

Tabel Perbandingan Sederhana

Mengapa Pengguna Membandingkan Istilah-istilah Ini?

Ketiga istilah ini sering dibandingkan karena memiliki karakteristik fisik yang serupa (panjang gelombang dan jenis serat yang sama), tetapi berbeda dalam penamaan dan tingkat kinerja.

Contoh pertanyaan umum di dunia nyata meliputi:

• “Apakah LH lebih baik daripada LX?” → Tidak, pada dasarnya keduanya sama saja.
• “Bisakah saya menggunakan LR sebagai pengganti LX?” → Tidak, kecepatan dan perangkat kerasnya berbeda.
• “Mengapa vendor menggunakan LH alih-alih LX?” → Pencitraan merek dan diferensiasi produk

Memahami perbedaan ini sangat penting sebelum membeli. Selanjutnya, kami akan menjawab pertanyaan kunci lain yang sering diajukan pengguna: apakah 1000BASE-LX/LH hanya single-mode, atau dapatkah juga bekerja dengan fiber multimode?

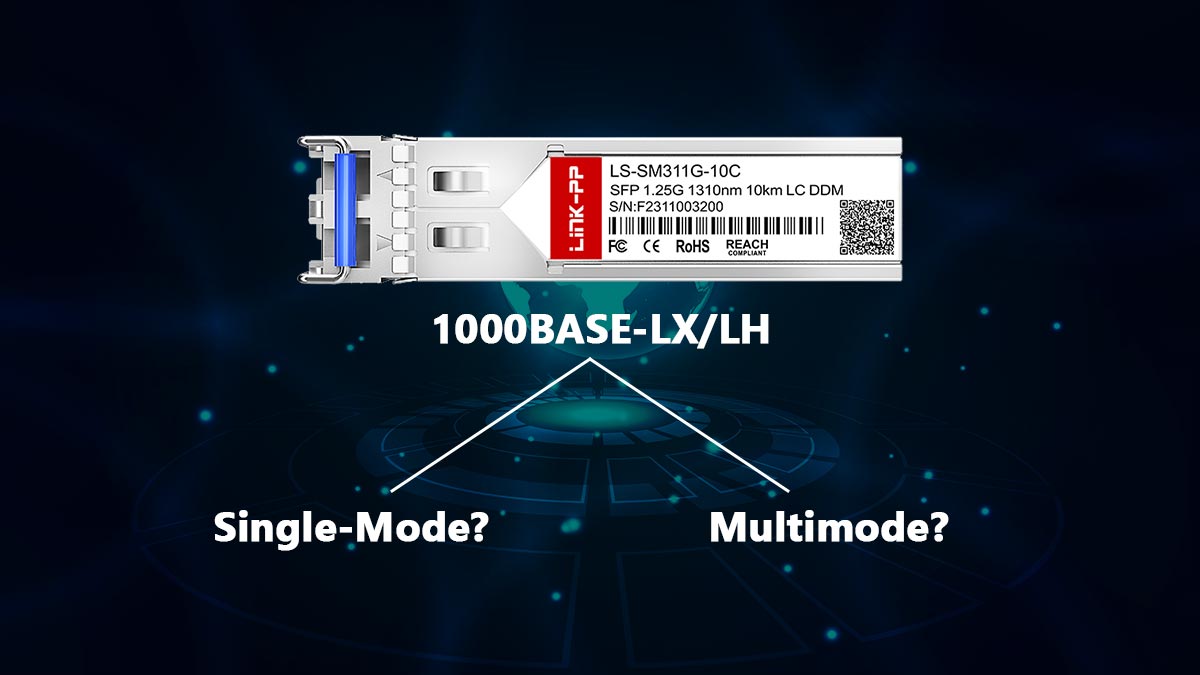

✅ Apakah 1000BASE-LX/LH Single-Mode atau Multimode?

Ini adalah salah satu pertanyaan yang paling sering diajukan—dan juga salah satu yang paling disalahpahami. Jawaban singkatnya sederhana: 1000BASE-LX/LH dirancang terutama untuk serat optik mode tunggal (SMF), tetapi dapat bekerja dengan serat optik multimode (MMF) dalam kondisi tertentu.

Memahami kapan dan bagaimana hal ini bekerja sangat penting untuk menghindari kegagalan tautan dan masalah kinerja.

Kasus Penggunaan Utama — Serat Optik Mode Tunggal (SMF)

Transceiver SFP 1000BASE-LX/LH dioptimalkan untuk serat optik mode tunggal (SMF) karena:

• Perangkat ini menggunakan panjang gelombang 1310 nm, yang ideal untuk transmisi jarak jauh.
• Perangkat ini mendukung jarak hingga 10 km, jauh melampaui kemampuan multimode.
• Perangkat ini memberikan kualitas sinyal yang stabil dalam jarak yang lebih jauh dengan dispersi minimal.

Dalam penerapan jaringan modern, SMF adalah pilihan standar dan yang direkomendasikan saat menggunakan modul LX/LH.

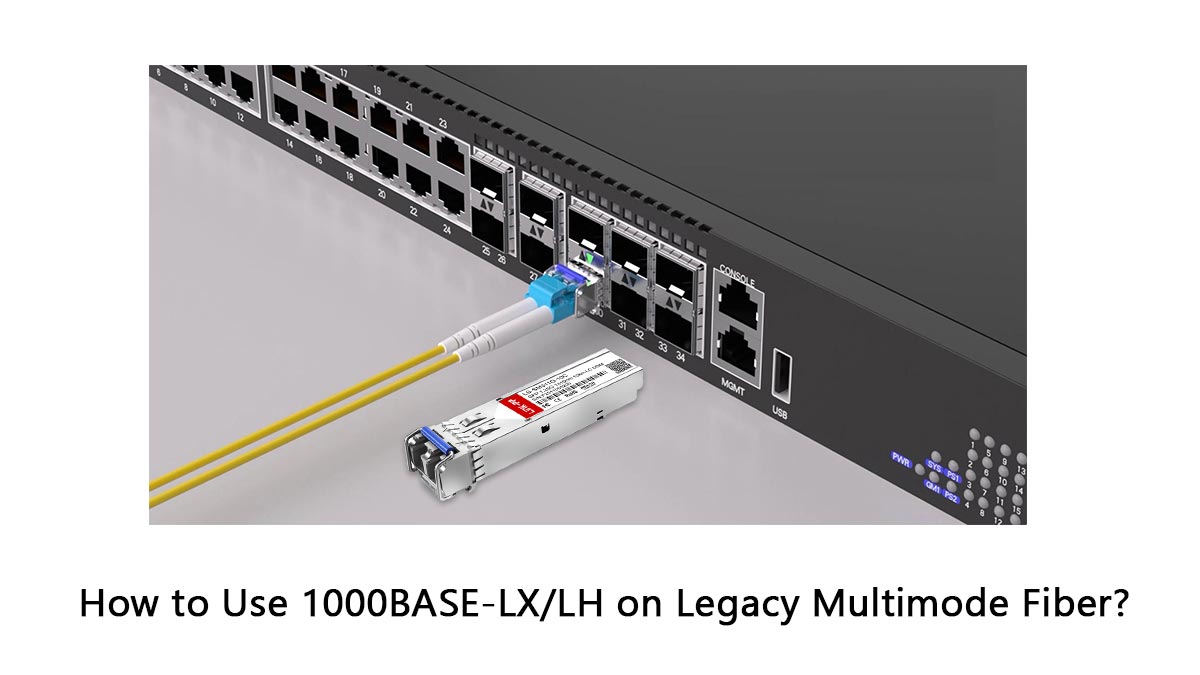

Apakah alat ini dapat bekerja pada serat multimode (MMF)?

Ya—tapi di sinilah letaknya kerumitan.

SFP 1000BASE-LX/LH dapat beroperasi melalui serat multimode (biasanya OM1 atau OM2), tetapi:

• Jarak maksimum biasanya dibatasi hingga sekitar 550 meter.
• Koneksi langsung menggunakan kabel patch standar dapat menyebabkan distorsi sinyal.
• Kinerja dapat menjadi tidak stabil atau tidak konsisten.

Inilah mengapa banyak pengguna mengalami perilaku "kadang-kadang berfungsi" pada MMF.

Mengapa Kompatibilitas MMF Bermasalah?

Permasalahan ini bermuara pada bagaimana sinyal tersebut berperilaku:

• Optik LX/LH menggunakan laser yang dioptimalkan untuk SMF.
• Ketika disuntikkan ke MMF, sinyal dapat menciptakan beberapa jalur perambatan (dispersi modal).
• Hal ini dapat menyebabkan kondisi peluncuran yang terlalu padat, sehingga mengakibatkan tingkat kesalahan bit yang tinggi.

Sederhananya: sinyal terlalu "terfokus" untuk serat multimode, sehingga menyebabkan interferensi.

Peran Kabel Patch Pengkondisian Mode

Agar LX/LH dapat bekerja dengan andal pada MMF lama, Anda seringkali memerlukan kabel patch pengkondisian mode (MCP).

Kabel khusus ini:

• Mengimbangi pancaran laser ke dalam inti serat.
• Mengurangi dispersi modal
• Menstabilkan sinyal untuk transmisi yang konsisten.

Untuk penerapan OM1/OM2, penggunaan MCP seringkali bukan pilihan—melainkan wajib untuk tautan yang andal.

Rekomendasi Praktis

• penggunaan SMF bila memungkinkan → performa terbaik, siap menghadapi masa depan
• Gunakan MMF hanya jika sudah terpasang dan penggantian tidak memungkinkan
• Selalu pertimbangkan kabel pengkondisian mode saat menggunakan LX/LH pada MMF lama

Panduan Keputusan Cepat

• Jarak jauh (≥1 km) → Gunakan SMF + LX/LH
• Fiber bangunan lama (OM1/OM2) → LX/LH + MCP mungkin berfungsi
• MMF jarak pendek (≤300 m) → Pertimbangkan SX sebagai pengganti LX/LH

Memahami kompatibilitas fiber sangat penting sebelum penerapan. Selanjutnya, kita akan melihat keputusan yang terkait erat: kapan Anda harus memilih 1000BASE-LX/LH daripada 1000BASE-SX.

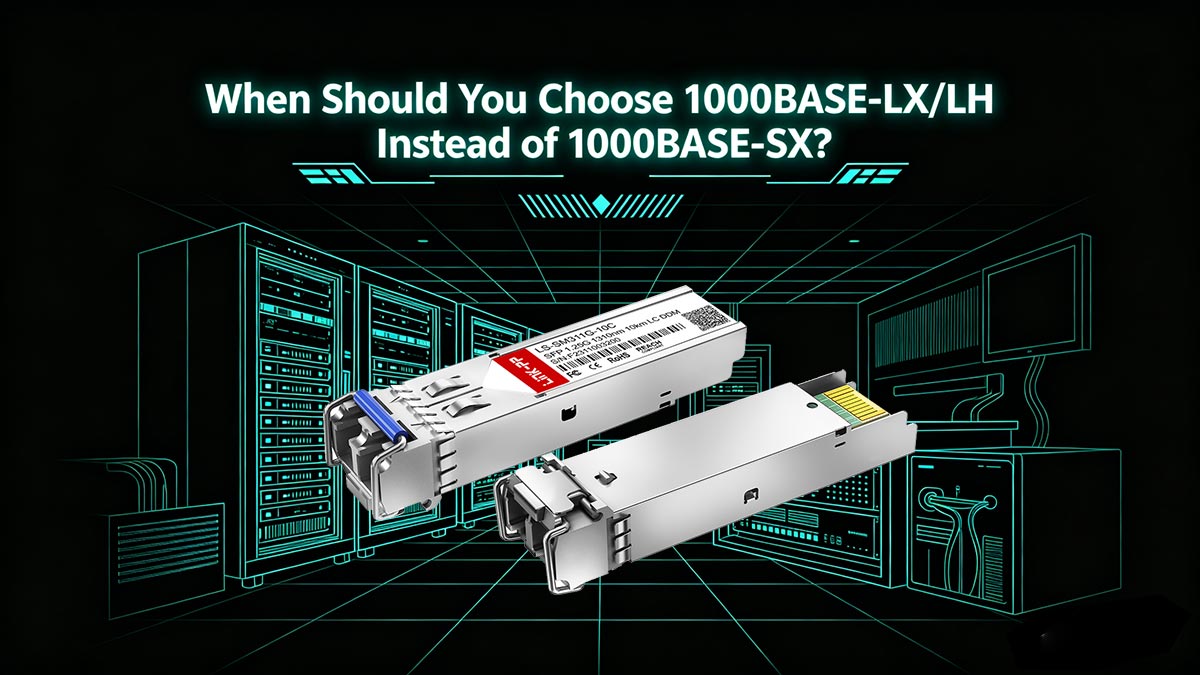

✅ Kapan Anda Harus Memilih 1000BASE-LX/LH daripada 1000BASE-SX?

Memilih antara 1000BASE-LX/LH dan 1000BASE-SX adalah keputusan praktis yang bergantung pada jarak, jenis fiber, dan infrastruktur yang ada. Meskipun keduanya merupakan transceiver SFP 1G, keduanya dirancang untuk skenario yang sangat berbeda.

Bagian ini membantu Anda dengan cepat menentukan mana yang sesuai dengan implementasi Anda.

Perbedaan Inti — Jarak dan Panjang Gelombang

Perbedaan terpenting terletak pada seberapa jauh dan bagaimana sinyal tersebut merambat:

• 1000BASE-SX
  • Menggunakan panjang gelombang 850 nm
  • Dirancang untuk serat multimode (MMF)
  • Jarak tipikal: 220–550 meter
• 1000BASE-LX/LH
  • Menggunakan panjang gelombang 1310 nm
  • Dirancang untuk serat optik mode tunggal (SMF)
  • Jarak tipikal: hingga 10 km

Jika jarak koneksi Anda lebih dari beberapa ratus meter, LX/LH biasanya merupakan satu-satunya pilihan yang layak.

Pertimbangan Jenis Serat

Infrastruktur fiber optik yang sudah ada seringkali menentukan pilihan:

• Jika Anda memiliki fiber multimode (OM3/OM4) → SX lebih sederhana dan lebih hemat biaya.
• Jika Anda memiliki fiber single-mode (OS2) → LX/LH diperlukan
• Jika Anda memiliki fiber OM1/OM2 lama → LX/LH mungkin berfungsi dengan pertimbangan tambahan (misalnya, MCP)

Aturan utamanya: cocokkan transceiver dengan jenis serat optik sebisa mungkin.

Skenario Penerapan

Berikut cara modul-modul ini biasanya digunakan dalam jaringan nyata:

Pilih 1000BASE-SX ketika:

• Menghubungkan perangkat dalam rak atau ruangan yang sama
• Menjalankan tautan di dalam pusat data
• Jaraknya pendek (<300–500 m)
• Anda menginginkan solusi MMF dengan biaya lebih rendah.

Pilih 1000BASE-LX/LH jika:

• Menghubungkan bangunan-bangunan di seluruh kampus
• Menghubungkan antar lantai atau ruang jaringan yang berjauhan
• Jarak melebihi batas MMF
• Anda membutuhkan solusi yang lebih mudah diskalakan dan menjangkau jarak jauh.

Biaya vs. Skalabilitas

• SX (MMF):
  • Biaya di muka lebih rendah
  • Ideal untuk penempatan jangka pendek atau jarak pendek.
  • Skalabilitas terbatas karena kendala jarak.
• LX/LH (SMF):
  • Biaya awal sedikit lebih tinggi
  • Mendukung jarak yang lebih jauh dan peningkatan di masa mendatang.
  • Lebih cocok untuk perluasan jaringan.

Untuk jaringan yang sedang berkembang, LX/LH + SMF seringkali merupakan investasi yang lebih tahan terhadap perubahan di masa depan.

Tabel Pemilihan Cepat

Aturan Keputusan Cepat

• Jarak pendek + MMF → Pilih SX
• Jarak jauh atau SMF → Pilih LX/LH
• Tidak yakin atau merencanakan masa depan → LX/LH lebih aman

Memilih opsi yang tepat di sini dapat mencegah biaya yang tidak perlu dan masalah kompatibilitas. Selanjutnya, kita akan membahas lebih dalam tentang ekspektasi kinerja dengan menjawab pertanyaan kunci: seberapa jauh jangkauan transceiver SFP 1000BASE-LX/LH dalam penerapan di dunia nyata?

✅ Seberapa Jauh Jangkauan Transceiver SFP 1000BASE-LX/LH?

Meskipun lembar data seringkali mencantumkan angka yang akurat, jangkauan sebenarnya dari transceiver SFP 1000BASE-LX/LH bergantung pada lebih dari sekadar modul itu sendiri. Untuk membuat keputusan yang tepat, Anda perlu memahami spesifikasi tipikal dan faktor-faktor praktis yang memengaruhi kinerja sebenarnya.

Jarak Maksimum Khas (Ekspektasi Dasar)

Dalam kondisi ideal, SFP 1000BASE-LX/LH memberikan:

• Hingga 10 km pada serat mode tunggal (SMF)
• Hingga ~550 meter pada serat multimode (MMF) (dengan pengaturan yang tepat)

Nilai-nilai ini mengasumsikan:

• Serat berkualitas tinggi
• Konektor dan pemasangan yang tepat
• Kehilangan sinyal minimal

Dalam lingkungan yang terkontrol, jarak-jarak ini dapat diandalkan dan mudah dicapai secara luas.

Apa Itu Anggaran Tautan (Dan Mengapa Itu Penting)?

Jangkauan sebenarnya dari tautan Anda ditentukan oleh anggaran tautan optik, yang merupakan keseimbangan antara:

• Daya pancar (Tx) dari SFP
• Sensitivitas penerima (Rx) dari modul penerima
• Total kehilangan sinyal di seluruh tautan serat optik

Secara sederhana:

Link Budget = Seberapa banyak sinyal yang dapat hilang sebelum koneksi gagal.

Jika total kerugian Anda melebihi anggaran yang tersedia, tautan akan menjadi tidak stabil—atau tidak berfungsi sama sekali.

Faktor-faktor Kunci yang Mempengaruhi Jarak di Dunia Nyata

Sekalipun SFP Anda memiliki jangkauan hingga 10 km, beberapa faktor di dunia nyata dapat mengurangi jarak tersebut:

1. Kualitas dan Jenis Serat

• Serat optik yang lebih tua (OM1/OM2 atau SMF yang terdegradasi) menimbulkan kerugian yang lebih tinggi.
• Penyambungan yang buruk atau kabel yang sudah tua mengurangi integritas sinyal.

2. Kerugian Konektor dan Sambungan

• Setiap konektor biasanya menambah kerugian sebesar 0.2–0.5 dB.
• Penggunaan beberapa patch panel secara signifikan dapat mengurangi jangkauan.

3. Konektor Kotor atau Rusak

• Debu atau goresan dapat menyebabkan pelemahan yang tidak terduga.
• Penyebab umum kegagalan tautan yang "misterius"

4. Pengkondisian Mode (untuk MMF)

• Tanpa pengkondisian yang tepat, LX/LH pada MMF dapat mengalami distorsi sinyal.
• Hal ini dapat mengurangi jarak yang dapat digunakan jauh di bawah batas teoritis.

5. Kondisi Lingkungan

• Variasi suhu dapat memengaruhi kinerja optik.
• Lingkungan industri dapat menghadirkan tantangan tambahan.

Skenario Jarak di Dunia Nyata

Berikut cara jarak biasanya berperan dalam penerapan praktis:

• Tautan SMF bersih (sedikit konektor) → Jarak hampir 10 km dapat dicapai
• SMF dengan beberapa panel patch → ~6–8 km lebih realistis
• Legacy MMF (OM1/OM2) → Seringkali 300–550 m dengan MCP
• MMF tanpa pengkondisian yang tepat → Dapat gagal bahkan pada jarak pendek

Inilah mengapa dua modul SFP yang identik dapat berkinerja sangat berbeda di jaringan yang berbeda.

Cara Memperkirakan Jarak Tautan Anda dengan Aman

Untuk menghindari risiko, ikuti pendekatan sederhana ini:

• Hitung panjang serat total.
• Tambahkan perkiraan kerugian konektor/sambungan
• Bandingkan dengan margin anggaran tautan SFP.
• Sisakan margin pengaman (biasanya 2–3 dB)

Selalu rancang di bawah batas maksimum untuk memastikan stabilitas jangka panjang.

Aturan Praktis Singkat

• SMF panjang dan bersih → Jarak penuh 10 km adalah realistis
• Jalur serat optik yang kompleks → Rencanakan pengurangan jarak.
• Penyebaran MMF → Perlakukan 550 m sebagai batas atas (dengan syarat tertentu)

Memahami jangkauan di dunia nyata membantu mencegah perkiraan kinerja yang berlebihan dan menghindari pemecahan masalah yang mahal di kemudian hari. Selanjutnya, kita akan melihat skenario penting yang dihadapi banyak pengguna: bagaimana cara menggunakan 1000BASE-LX/LH dengan benar pada fiber multimode lama tanpa menyebabkan masalah pada tautan.

✅ Cara Menggunakan 1000BASE-LX/LH pada Fiber Multimode Lama

Banyak jaringan masih mengandalkan fiber multimode (MMF) OM1/OM2 yang lebih lama, dan mengganti infrastruktur tersebut seringkali mahal atau tidak praktis. Kabar baiknya adalah transceiver SFP 1000BASE-LX/LH dapat membantu. bisa dapat bekerja pada MMF lama—tetapi hanya jika diimplementasikan dengan benar.

Bagian ini menjelaskan cara agar sistem dapat bekerja dengan andal dan menghindari skenario kegagalan yang paling umum.

Mengapa LX/LH Mengalami Kesulitan pada Serat Multimode?

Modul 1000BASE-LX/LH dirancang untuk serat optik mode tunggal (SMF) menggunakan laser 1310 nm. Ketika sinyal ini disuntikkan langsung ke MMF:

• Cahaya menyebar melalui beberapa jalur (dispersi modal)
• Sinyal menjadi tidak merata dan tidak stabil.
• Hal ini dapat menyebabkan tingkat kesalahan bit yang tinggi atau kegagalan tautan yang terjadi secara berkala.

Singkatnya, optik LX/LH secara alami tidak kompatibel dengan MMF tanpa penyesuaian.

Apa itu Kabel Patch Pengondisi Mode (MCP)?

Kabel patch pengondisi mode (MCP) adalah kunci agar LX/LH dapat berfungsi pada MMF lama.

Ini adalah kabel patch serat optik khusus yang:

• Menggeser titik peluncuran laser ke dalam inti serat.
• Mengurangi dispersi modal
• Menstabilkan transmisi sinyal

Anggap saja ini sebagai alat penyelarasan sinyal yang menyesuaikan optik yang dioptimalkan untuk SMF ke lingkungan MMF.

Kapan Anda Membutuhkan MCP?

Anda biasanya memerlukan kabel patch pengondisian mode ketika:

• Menggunakan 1000BASE-LX/LH SFP dengan fiber OM1 atau OM2
• Jarak melebihi jangkauan area yang pendek (misalnya, >100–200 m)
• Anda mengalami tautan yang tidak stabil atau tingkat kesalahan yang tinggi.

Untuk fiber multimode yang lebih baru:

• OM3/OM4 → MCP biasanya tidak diperlukan, tetapi kompatibilitas tetap harus diverifikasi.

Untuk jaringan fiber lama, MCP seringkali sangat penting—bukan opsional.

Kompatibilitas OM1 vs. OM2

Tidak semua serat multimode berperilaku sama:

• OM1 (62.5 µm)
  • Paling sensitif terhadap dispersi modal
  • Risiko ketidakstabilan tertinggi tanpa MCP
• OM2 (50 µm)
  • Performa sedikit lebih baik
  • Mungkin masih memerlukan MCP tergantung pada jaraknya.

Dalam kedua kasus tersebut, pengkondisian yang tepat secara signifikan meningkatkan keandalan.

Kesalahan Umum yang Menyebabkan Kegagalan Tautan

Banyak masalah dalam penerapan berasal dari beberapa kesalahan yang berulang:

1. Menggunakan Kabel Patch Standar Sebagai Pengganti MCP

• Menyebabkan tautan menjadi tidak stabil atau tidak berfungsi.

2. Menganggap “Seharusnya Berhasil” Tanpa Melakukan Pengujian

• LX/LH pada MMF mungkin tampak berfungsi pada awalnya tetapi gagal saat diberi beban.

3. Mengabaikan Jenis Serat (OM1 vs. OM2 vs. OM3)

• Masing-masing memiliki karakteristik kinerja yang berbeda.

4. Melebih-lebihkan Jarak

• Bahkan dengan MCP, MMF memiliki batasan yang lebih ketat daripada SMF.

5. Kualitas Konektor Buruk atau Antarmuka Kotor

• Menambah kerugian yang tidak terduga dan mengurangi stabilitas tautan.

Masalah-masalah ini adalah alasan utama mengapa implementasi LX/LH pada MMF gagal dalam praktiknya.

Praktik Terbaik untuk Penerapan yang Andal

Untuk memastikan kinerja yang stabil:

• Gunakan SMF kapan pun memungkinkan (solusi jangka panjang terbaik)
• Jika menggunakan MMF:
  • Pasang kabel patch pengkondisian mode.
  • Jaga jarak jauh di bawah batas maksimum.
  • Uji tautan sebelum penerapan penuh.
• Jaga kebersihan konektor dan manajemen kabel yang tepat.

Panduan Instalasi Cepat

• SMF tersedia → Gunakan LX/LH secara langsung
• Hanya OM1/OM2 yang tersedia → Gunakan LX/LH + MCP
• Tautan MMF pendek → Pertimbangkan SX sebagai pengganti LX/LH

Penggunaan LX/LH pada fiber multimode lama dimungkinkan—tetapi hanya dengan pendekatan yang tepat. Selanjutnya, kita akan memasuki fase pembelian dan membahas langkah penting: bagaimana memeriksa kompatibilitas sebelum membeli transceiver SFP 1000BASE-LX/LH.

✅ Daftar Periksa Kompatibilitas Sebelum Penerapan Transceiver SFP 1000BASE-LX/LH

Sebelum memasang transceiver SFP 1000BASE-LX/LH, sangat penting untuk memverifikasi kompatibilitas di seluruh tautan Anda—bukan hanya modul itu sendiri. Banyak masalah penerapan berasal dari ketidakcocokan kecil antara perangkat, serat optik, dan lingkungan.

Gunakan daftar periksa ini untuk memastikan implementasi berjalan lancar dan tanpa masalah.

1. Model Perangkat dan Dukungan Port

Mulailah dengan memastikan bahwa peralatan jaringan Anda mendukung modul tersebut:

• Periksa apakah port tersebut adalah SFP (1G) — bukan SFP+ (port khusus 10G mungkin tidak mendukung 1G)
• Periksa daftar kompatibilitas switch/router.
• Pastikan firmware/OS mendukung optik tersebut.

Sekalipun modul tersebut secara fisik sesuai, modul tersebut mungkin tidak berfungsi tanpa penyangga yang tepat.

2. Pengkodean dan Kompatibilitas Vendor

Banyak vendor menerapkan validasi optik:

• Beberapa perangkat hanya menerima modul berkode OEM.
• Yang lain memungkinkan penggunaan SFP yang kompatibel dengan pihak ketiga.
• Modul yang tidak didukung mungkin menampilkan kesalahan seperti:
  • “Transceiver yang tidak didukung”
  • Port dinonaktifkan atau tidak ada tautan

Pilih modul dengan kode vendor yang benar atau kompatibilitas yang terverifikasi.

3. Jenis Serat (SMF vs. MMF)

Cocokkan transceiver dengan fiber optik yang sudah terpasang:

• Serat mode tunggal (SMF) → Pasangan terbaik untuk LX/LH
• Serat multimode (OM1/OM2) → Membutuhkan kabel patch pengkondisian mode (MCP)
• OM3 / OM4 → Mungkin berhasil, tetapi verifikasi jarak dan kinerjanya.

Menggunakan jenis serat yang salah adalah salah satu penyebab kegagalan yang paling umum.

4. Tipe Konektor — Duplex LC

Sebagian besar transceiver 1000BASE-LX/LH SFP menggunakan:

• Konektor LC dupleks (dua serat: Tx dan Rx)

Daftar periksa:

• Pastikan kabel patch Anda adalah LC-LC duplex.
• Pastikan polaritasnya benar (Tx ↔ Rx)

Kesalahan polaritas sederhana dapat mencegah terbentuknya koneksi.

5. Pencocokan Panjang Gelombang (1310 nm)

Modul LX/LH beroperasi pada 1310 nm, jadi:

• Kedua ujung sambungan harus menggunakan optik dengan panjang gelombang yang sesuai.
• Jangan dicampur dengan:
  • Modul 850 nm (SX)
  • Optik jarak jauh 1550 nm

Panjang gelombang tidak cocok = tidak ada tautan.

6. Jarak dan Anggaran Tautan

Pastikan tautan Anda berada dalam batas yang didukung:

• SMF → Hingga 10 km (kondisi ideal)
• MMF → Hingga ~550 m dengan MCP

Pertimbangkan juga:

• Kehilangan konektor
• Panel tambalan
• Margin keamanan (disarankan 2–3 dB)

Selalu rancang di bawah jarak maksimum untuk stabilitas.

7. Kondisi Lingkungan dan Operasional

Periksa apakah lingkungan penerapan Anda sesuai dengan spesifikasi modul:

• Kisaran suhu operasi (misalnya, 0–70°C untuk penggunaan komersial, lebih luas untuk penggunaan industri)
• Kondisi kelembapan dan debu
• Instalasi dalam ruangan vs. luar ruangan

Lingkungan yang keras mungkin memerlukan SFP kelas industri.

Daftar Periksa Pra-Penyebaran Singkat

Sebelum pemasangan, pastikan:

• Perangkat ini mendukung modul SFP 1G.
• Optik tersebut telah dikodekan dengan benar atau kompatibel.
• Jenis serat optik cocok (SMF lebih disukai)
• Konektornya adalah LC dupleks dengan polaritas yang benar.
• Kedua ujungnya menggunakan modul LX/LH 1310 nm.
• Jarak berada dalam batas aman.
• Lingkungan sesuai dengan spesifikasi pengoperasian

Meluangkan beberapa menit untuk memverifikasi faktor-faktor ini dapat mencegah berjam-jam pemecahan masalah di kemudian hari. Selanjutnya, kita akan melihat apa yang terjadi ketika terjadi kesalahan—dan bagaimana cara mendiagnosis masalah umum penerapan 1000BASE-LX/LH dengan cepat.

✅ Masalah Umum dan Tips Pemecahan Masalah

Meskipun semuanya tampak benar di atas kertas, tautan transceiver SFP 1000BASE-LX/LH mungkin masih gagal aktif atau berperilaku tidak terduga. Sebagian besar masalah bermuara pada beberapa kesalahan umum yang dapat dengan cepat diidentifikasi dan diatasi dengan pendekatan sistematis.

Bagian ini membantu Anda mendiagnosis dan memperbaiki masalah yang paling sering terjadi dalam implementasi nyata.

▶ Lampu Indikator Link Mati (Link Terputus)

Ini adalah masalah yang paling umum: port tidak menunjukkan koneksi.

Kemungkinan penyebab:

• Koneksi fiber salah (Tx/Rx terbalik)
• Modul SFP tidak kompatibel atau tidak didukung
• Salah satu sisi dimatikan atau port dinonaktifkan
• Panjang gelombang atau jenis optik tidak sesuai

Apa yang harus diperiksa:

• Tukar untaian serat (Tx ↔ Rx)
• Pastikan kedua ujung menggunakan 1000BASE-LX/LH (1310 nm)
• Periksa log switch untuk kesalahan SFP.

Mulailah dengan pemeriksaan fisik—ini dapat menyelesaikan sebagian besar kasus "tidak ada kaitan".

▶ Jenis Serat yang Tidak Sesuai (SMF vs MMF)

Menggunakan jenis serat optik yang salah dapat mencegah tautan berfungsi dengan benar.

Gejala:

• Tautan tidak muncul
• Koneksi tidak stabil atau terputus secara berkala.

Skenario umum:

• LX/LH digunakan pada MMF tanpa MCP
• Mencampur SMF dan MMF dalam tautan yang sama

Larutan:

• Gunakan SMF untuk LX/LH jika memungkinkan.
• Jika menggunakan MMF (OM1/OM2), pasang kabel patch pengkondisian mode.

Ketidaksesuaian serat optik adalah salah satu penyebab utama kegagalan implementasi.

▶ Jenis Optik yang Salah (LX vs SX vs LR)

Kesalahan yang sering terjadi adalah mencampuradukkan standar optik yang berbeda.

contoh:

• Satu sisi menggunakan LX (1310 nm), sisi lainnya menggunakan SX (850 nm)
• Mencoba menghubungkan 1G LX ke 10G LR

Hasil:

• Tidak ada tautan atau sinyal yang tidak kompatibel

Larutan:

• Pastikan kedua ujung menggunakan transceiver yang identik atau kompatibel.
• Cocokkan kecepatan, panjang gelombang, dan faktor bentuk.

Optik harus cocok di kedua sisi—tidak ada "negosiasi otomatis" untuk panjang gelombang.

▶ Konektor Kotor atau Rusak

Koneksi serat optik sangat sensitif terhadap kontaminasi.

Gejala:

• Tautan terputus-putus
• Tingkat kesalahan yang tinggi
• Performa jarak yang berkurang

Penyebab:

• Debu atau minyak pada konektor
• Permukaan ujung serat yang tergores

Larutan:

• Bersihkan konektor menggunakan alat pembersih serat optik.
• Periksa dengan menggunakan mikroskop jika tersedia.

Bahkan partikel debu terkecil pun dapat mengganggu sinyal optik.

▶ SFP yang Tidak Didukung atau Dikodekan dengan Tidak Benar

Beberapa switch memberlakukan aturan kompatibilitas yang ketat.

Gejala:

• Pesan kesalahan seperti “transceiver tidak didukung”
• Pelabuhan tetap dinonaktifkan

Larutan:

• Gunakan SFP yang disetujui vendor atau yang telah dikodekan dengan benar dan kompatibel.
• Periksa dokumentasi perangkat untuk modul yang didukung.

Tidak semua SFP berfungsi di semua perangkat—bahkan jika spesifikasinya cocok.

▶ Masalah Konfigurasi Port Switch

Terkadang masalahnya bukan fisik—melainkan terkait konfigurasi.

Kemungkinan penyebab:

• Pelabuhan ditutup secara administratif
• Ketidaksesuaian kecepatan/dupleks
• Port diatur ke mode tidak didukung

Larutan:

• Pastikan port diaktifkan (tidak dimatikan)
• Atur kecepatan ke 1G jika diperlukan.
• Periksa log dan status antarmuka.

Selalu verifikasi konfigurasi setelah memeriksa perangkat keras.

▶ Alur Pemecahan Masalah Cepat

Ikuti urutan ini untuk mendiagnosis masalah secara efisien:

1. Periksa lampu indikator tautan dan status port.
2. Verifikasi polaritas Tx/Rx
3. Konfirmasikan jenis optik yang sama (LX/LH di kedua ujung)
4. Periksa jenis serat dan MCP (jika MMF)
5. Konektor bersih
6. Verifikasi kompatibilitas SFP dan log switch.
7. Tinjau konfigurasi port

Penyelesaian masalah secara sistematis dapat mengatasi sebagian besar masalah dalam hitungan menit. Terakhir, mari kita beralih ke pertanyaan yang paling praktis: apa saja kasus penggunaan dunia nyata terbaik untuk transceiver SFP 1000BASE-LX/LH, dan kapan Anda harus memilihnya?

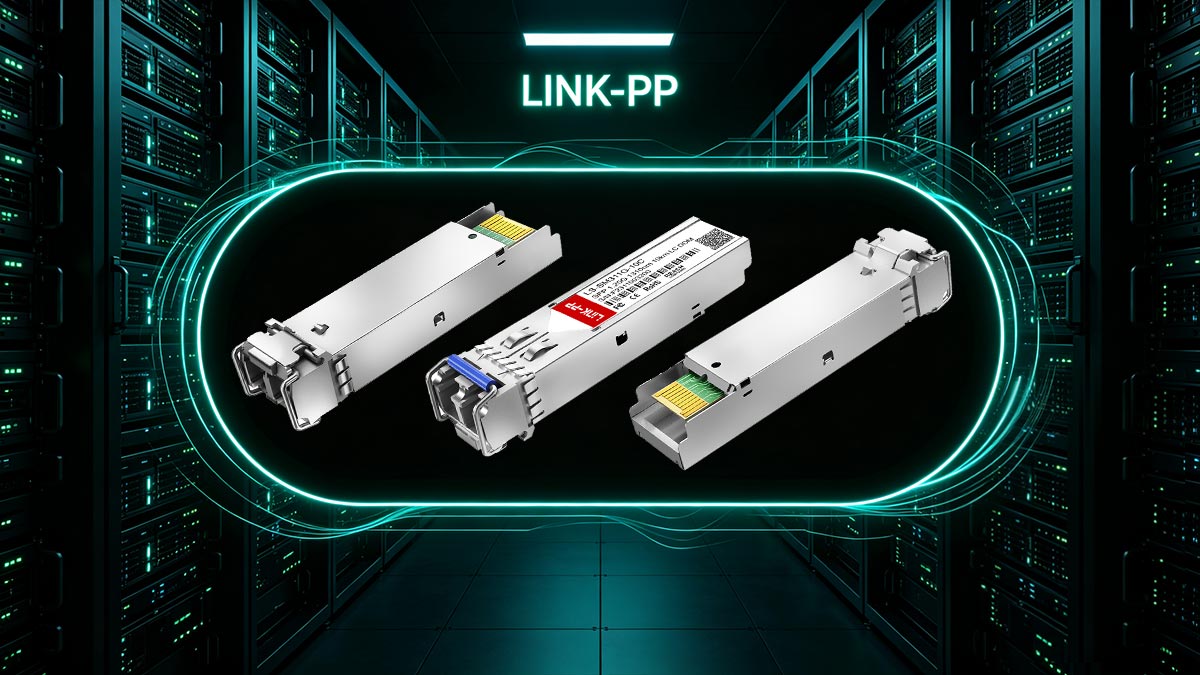

✅ Kesimpulan: Cara Memilih Transceiver SFP 1000BASE-LX/LH yang Tepat

Memilih transceiver SFP 1000BASE-LX/LH yang tepat pada akhirnya bergantung pada beberapa faktor penting: jenis serat optik, jarak transmisi, kompatibilitas perangkat, dan skalabilitas di masa mendatang. Meskipun teknologinya sendiri sudah mapan, sebagian besar masalah implementasi muncul dari komponen yang tidak cocok atau persyaratan yang tidak jelas—bukan dari modulnya.

Untuk rekap:

• Gunakan LX/LH untuk tautan Gigabit jarak jauh (hingga 10 km) melalui serat optik mode tunggal.
• Anggap LX dan LH setara secara fungsional, tetapi selalu verifikasi kompatibilitas vendor.
• Hindari kebingungan dengan modul LR, yang dirancang untuk jaringan 10G.
• Untuk MMF lama (OM1/OM2), pastikan penggunaan kabel patch pengkondisian mode yang tepat.
• Selalu validasi anggaran tautan, kualitas konektor, dan dukungan perangkat sebelum penerapan.

Untuk sebagian besar jaringan modern, LX/LH + SMF menyediakan solusi yang andal, terukur, dan hemat biaya untuk memperluas konektivitas Gigabit di seluruh gedung, kampus, atau jalur akses metro.

Jika Anda merencanakan penerapan atau mencari modul yang kompatibel, memilih pemasok tepercaya sama pentingnya dengan memilih spesifikasi yang tepat. Anda dapat menjelajahi transceiver SFP 1000BASE-LX/LH yang telah diuji sepenuhnya dan kompatibel dengan perangkat, serta solusi optik lainnya di sini. LINK-PP Toko Resmi, di mana produk-produk dirancang untuk memenuhi kebutuhan jaringan dunia nyata dengan kinerja dan kompatibilitas yang konsisten.
