Modulasi 100G PAM4: Meningkatkan Efisiensi Spektral pada Tautan

Seiring dengan pertumbuhan lalu lintas data yang eksponensial di seluruh komputasi awan, beban kerja AI, dan pusat data hyperscale, metode pensinyalan tradisional mencapai batas fisiknya. Untuk mendukung bandwidth yang lebih tinggi tanpa meningkatkan biaya atau konsumsi daya secara drastis, industri telah beralih ke teknik modulasi yang lebih efisien. Salah satu terobosan terpenting dalam evolusi ini adalah modulasi 100G PAM4.

Pada intinya, PAM4 (Modulasi Amplitudo Pulsa dengan 4 level) adalah metode pensinyalan yang mengkodekan dua bit per simbol, bukan satu, sehingga secara efektif menggandakan laju data dalam bandwidth yang sama dibandingkan dengan pensinyalan NRZ (Non-Return-to-Zero) tradisional. Dalam interkoneksi optik dan listrik 100G, efisiensi ini sangat penting karena memungkinkan perancang jaringan untuk mencapai throughput yang lebih tinggi tanpa memerlukan peningkatan kecepatan jalur atau spektrum yang proporsional.

Namun, 100G PAM4 bukan hanya tentang "kecepatan lebih tinggi." Ini mewakili pergeseran mendasar dalam cara tautan optik berkecepatan tinggi direkayasa. Dengan memperkenalkan beberapa tingkat amplitudo ke dalam sinyal, PAM4 memungkinkan efisiensi spektral yang lebih tinggi—tetapi juga menghadirkan tantangan baru seperti peningkatan sensitivitas terhadap noise, persyaratan rasio sinyal terhadap noise yang lebih ketat, dan kebutuhan akan koreksi kesalahan maju (FEC) tingkat lanjut.

Inilah mengapa para insinyur, arsitek jaringan, dan bahkan integrator sistem sering mengajukan pertanyaan seperti:

• Apa sebenarnya modulasi 100G PAM4 itu?
• Apakah PAM4 merupakan sinyal digital atau analog?
• Bagaimana perbandingannya dengan NRZ atau modulasi koheren?
• Mengapa teknologi ini banyak diadopsi dalam Ethernet 100G dan optik pusat data?

Pertanyaan-pertanyaan ini mencerminkan transisi nyata dalam industri: beralih dari pensinyalan biner tradisional ke skema modulasi multi-level yang dapat mendukung permintaan yang sangat besar untuk konektivitas skala cloud.

Dalam artikel ini, kita akan menguraikan Modulasi 100G PAM4 dengan cara yang jelas, terstruktur, dan berfokus pada aspek teknik.—menjelaskan cara kerjanya, mengapa digunakan, dan di mana posisinya dalam sistem komunikasi optik modern. Baik Anda sedang merancang interkoneksi berkecepatan tinggi atau sekadar mencoba memahami teknologi di balik transceiver 100G, panduan ini akan memberi Anda dasar yang praktis dan akurat.

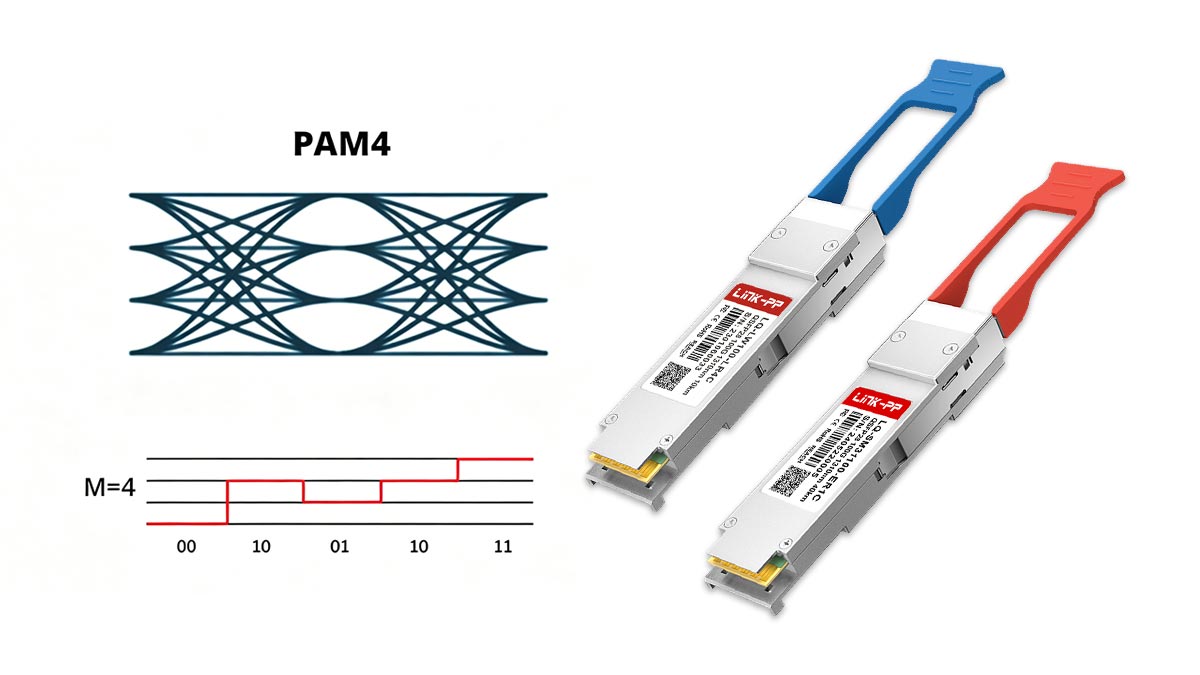

🟠 Apa itu Modulasi 100G PAM4?

Modulasi 100G PAM4 adalah teknologi pensinyalan yang digunakan dalam sistem komunikasi kecepatan tinggi untuk mengirimkan data pada 100 gigabit per detik (100G) dengan menyandikan lebih banyak informasi ke dalam setiap perubahan sinyal.

Secara sederhana, PAM4 (Pulse Amplitude Modulation with 4 levels) bekerja dengan menggunakan empat level sinyal yang berbeda, bukan hanya dua. Metode pensinyalan tradisional seperti NRZ hanya menggunakan:

• Rendah (0)
• Tinggi (1)

PAM4 memperluas ini menjadi empat level, yang memungkinkan setiap simbol untuk mewakili dua bit data, bukan satu:

Mengapa Hal Ini Penting untuk Transmisi 100G

Keunggulan utama PAM4 adalah menggandakan efisiensi data tanpa menggandakan bandwidth.

Dalam sistem NRZ tradisional:

• 1 simbol = 1 bit
• Untuk mencapai kecepatan 100G, Anda membutuhkan frekuensi sinyal yang sangat tinggi.

Dengan PAM4:

• 1 simbol = 2 bit
• Kecepatan data yang sama dapat dicapai dengan setengah kecepatan simbol.

Hal ini sangat penting untuk sistem 100G karena:

• Hal ini mengurangi bandwidth yang dibutuhkan pada saluran listrik dan optik.
• Hal ini memungkinkan kecepatan transfer data yang lebih tinggi melalui infrastruktur yang ada.
• Hal ini menurunkan biaya dibandingkan dengan penskalaan murni berdasarkan frekuensi.

Cara Sederhana untuk Memahami PAM4

Pikirkan seperti ini:

• NRZ itu seperti saklar lampu: ON atau OFF (2 keadaan)
• PAM4 seperti saklar peredup: empat tingkat kecerahan (4 keadaan)

Dengan menambahkan lebih banyak level, Anda dapat mengirimkan lebih banyak informasi dengan setiap perubahan sinyal.

Mengapa Industri Menggunakan PAM4 untuk 100G

Seiring meningkatnya kecepatan data, sekadar mempercepat pengiriman sinyal (seperti yang dilakukan NRZ) menjadi tidak efisien dan secara teknis menantang karena:

• Kehilangan sinyal
• Batasan bandwidth
• Konsumsi daya

PAM4 mengatasi hal ini dengan meningkatkan efisiensi spektral, yang berarti lebih banyak data ditransmisikan dalam kapasitas saluran yang sama.

Itulah mengapa PAM4 telah menjadi metode modulasi standar untuk transceiver optik 100G modern, terutama pada:

• Interkoneksi pusat data
• Tautan Ethernet berkecepatan tinggi
• Sistem komunikasi optik jarak pendek

Pada bagian selanjutnya, kita akan mengeksplorasi secara detail bagaimana PAM4 meningkatkan efisiensi spektral dan mengapa hal ini penting untuk penskalaan di luar jaringan 100G.

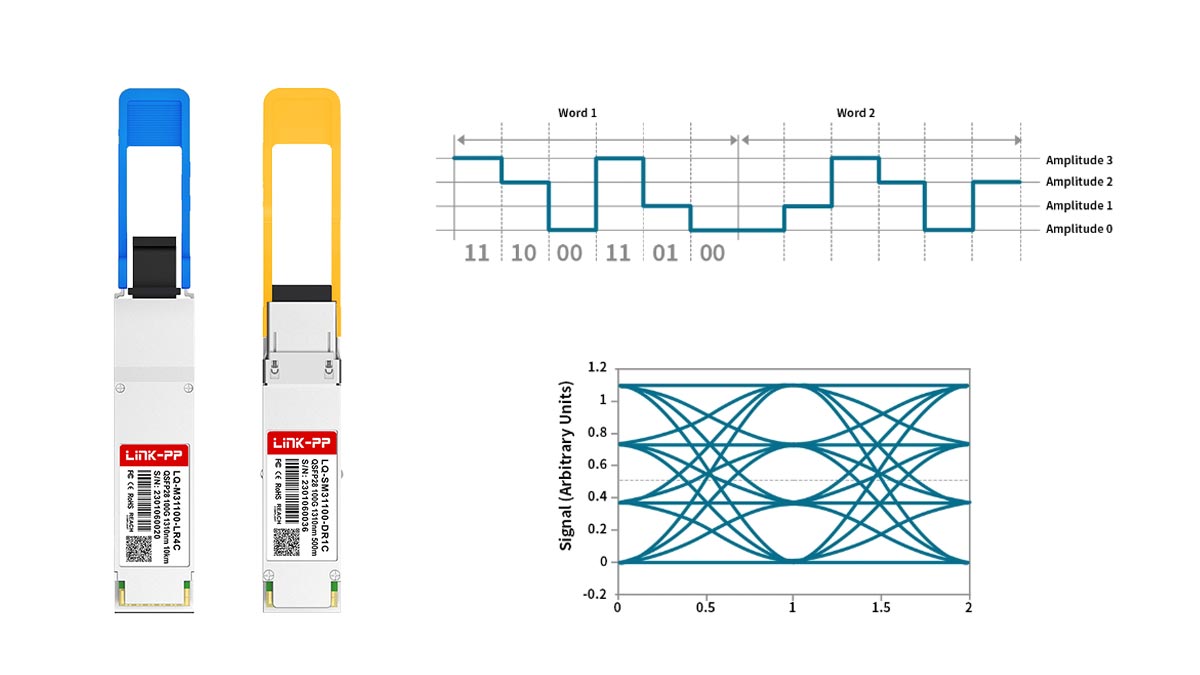

🟠 Bagaimana 100G PAM4 Meningkatkan Efisiensi Spektral

Alasan utama mengapa modulasi 100G PAM4 diadopsi secara luas adalah kemampuannya untuk meningkatkan efisiensi spektral—yaitu, mengirimkan lebih banyak data dalam bandwidth yang sama.

PAM4 vs. NRZ: Bit per Simbol

Dalam sistem persinyalan NRZ (Non-Return-to-Zero) tradisional:

• Setiap simbol membawa 1 bit.
• Dua level sinyal mewakili biner 0 dan 1.

Dalam PAM4:

• Setiap simbol membawa 2 bit
• Empat level sinyal mewakili 00, 01, 10, 11

Ini berarti PAM4 secara efektif menggandakan kapasitas data per simbol.

Apa Artinya Ini bagi Bandwidth?

Bandwidth adalah salah satu sumber daya yang paling terbatas dan mahal dalam sistem komunikasi berkecepatan tinggi. Untuk mencapai kecepatan data yang lebih tinggi, Anda biasanya perlu meningkatkan frekuensi sinyal—yang menimbulkan tantangan seperti:

• Kehilangan sinyal lebih tinggi
• Peningkatan interferensi elektromagnetik
• Konsumsi daya lebih besar

PAM4 mengatasi hal ini dengan mengirimkan lebih banyak bit tanpa meningkatkan laju simbol secara proporsional.

Sebagai contoh:

• Sistem NRZ 100G membutuhkan kecepatan pensinyalan yang sangat tinggi.
• Sistem 100G PAM4 dapat mencapai throughput data yang sama dengan laju simbol sekitar setengahnya.

Secara praktis:

• Frekuensi lebih rendah = kerugian lebih rendah
• Permintaan bandwidth yang lebih rendah = desain saluran yang lebih mudah.

Mengapa Hal Ini Penting dalam Sistem Nyata

Lingkungan pusat data modern dan interkoneksi optik dibatasi oleh:

• Keterbatasan jalur PCB
• Bandwidth konektor
• Performa komponen optik

Dengan mengurangi kebutuhan bandwidth, PAM4 memungkinkan:

• Jangkauan lebih luas melalui media yang sama
• Kompatibilitas yang lebih baik dengan infrastruktur yang ada
• Desain sistem yang lebih mudah diskalakan

Kompromi di Balik Efisiensi yang Lebih Tinggi

Meskipun PAM4 meningkatkan efisiensi spektral, ia juga menghadirkan margin sinyal yang lebih sempit.

Karena keempat level sinyal tersebut lebih berdekatan:

• Sistem menjadi lebih sensitif terhadap kebisingan.
• Distorsi sinyal memiliki dampak yang lebih besar.
• Teknik-teknik canggih seperti Forward Error Correction (FEC) diperlukan.

Bottom Line: 100G PAM4 meningkatkan efisiensi spektral dengan mengkodekan data dua kali lebih banyak per simbol dibandingkan NRZ, sehingga memungkinkan laju data yang lebih tinggi tanpa meningkatkan bandwidth secara proporsional.

Efisiensi inilah yang menjadikan PAM4 penting untuk meningkatkan skala jaringan modern—terutama karena industri bergerak melampaui 100G menuju tautan optik 400G dan 800G.

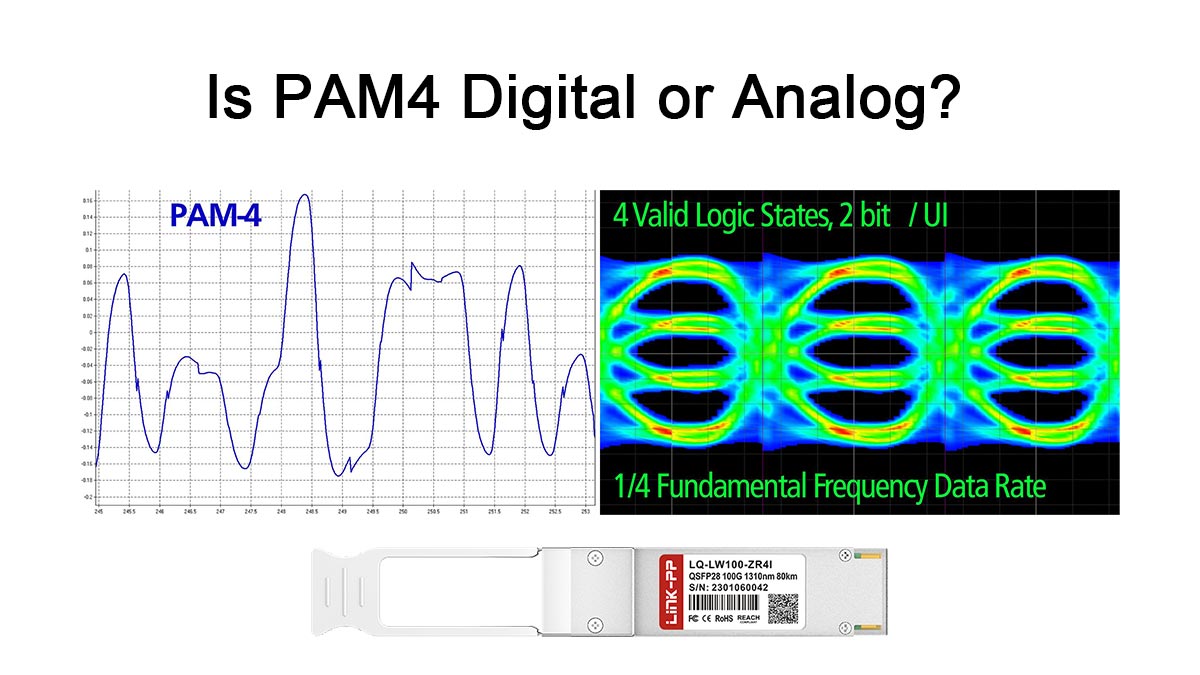

🟠 Apakah PAM4 Digital atau Analog?

Ini adalah salah satu pertanyaan yang paling umum—dan paling membingungkan—tentang modulasi 100G PAM4.

Jawaban Singkat: PAM4 adalah teknik modulasi digital yang ditransmisikan melalui sinyal analog.

Mengapa Hal Ini Menimbulkan Kebingungan

Sekilas, PAM4 tidak "terlihat" digital karena menggunakan empat level tegangan (atau daya optik) yang berbeda, bukan hanya dua. Banyak orang mengaitkan sinyal digital hanya dengan "0" dan "1," sehingga melihat banyak level membuatnya tampak analog.

Namun perbedaan utamanya adalah ini:

• Digital = informasi diskrit (bit)
• Analog = sinyal fisik kontinu (tegangan, cahaya, dll.)

Bagaimana PAM4 Sebenarnya Bekerja

• Data yang ditransmisikan masih berupa digital (bit biner seperti 00, 01, 10, 11)
• Sinyal yang membawa data tersebut bersifat analog (tingkat tegangan atau intensitas cahaya).

PAM4 hanya memetakan data digital ke empat level sinyal yang berbeda, bukan dua.

Anda dapat memikirkannya seperti ini:

• NRZ:
  • 2 level → mewakili 0 atau 1
• PAM4:
  • 4 level → mewakili 2 bit per simbol

Meskipun terdapat lebih banyak tingkatan, setiap tingkatan tetap sesuai dengan nilai digital tertentu yang telah ditentukan sebelumnya.

Analogi Sederhana

Bayangkan mengirim pesan menggunakan isyarat tangan:

• Dengan NRZ, Anda hanya memiliki dua gerakan (seperti jempol ke atas atau jempol ke bawah)
• Dengan PAM4, Anda memiliki empat gerakan, yang masing-masing mewakili informasi yang lebih detail.

Gerakan (pergerakan fisik) bersifat analog, tetapi makna di baliknya tetap digital.

Mengapa Perbedaan Ini Penting

Memahami hal ini membantu memperjelas beberapa konsep teknik penting:

• Mengapa PAM4 memerlukan deteksi sinyal yang tepat?
• Mengapa lebih sensitif terhadap kebisingan daripada NRZ?
• Mengapa pemrosesan tingkat lanjut (seperti FEC) diperlukan?

Karena level sinyal lebih berdekatan, sistem harus membedakan keduanya dengan lebih akurat—sehingga integritas sinyal menjadi lebih penting.

Bottom Line: PAM4 bersifat digital dalam hal data, tetapi analog dalam hal bagaimana data tersebut ditransmisikan secara fisik.

Sifat hibrida inilah yang memungkinkan modulasi 100G PAM4 mencapai efisiensi yang lebih tinggi—sekaligus menghadirkan tantangan desain baru yang harus dikelola dengan cermat oleh para insinyur.

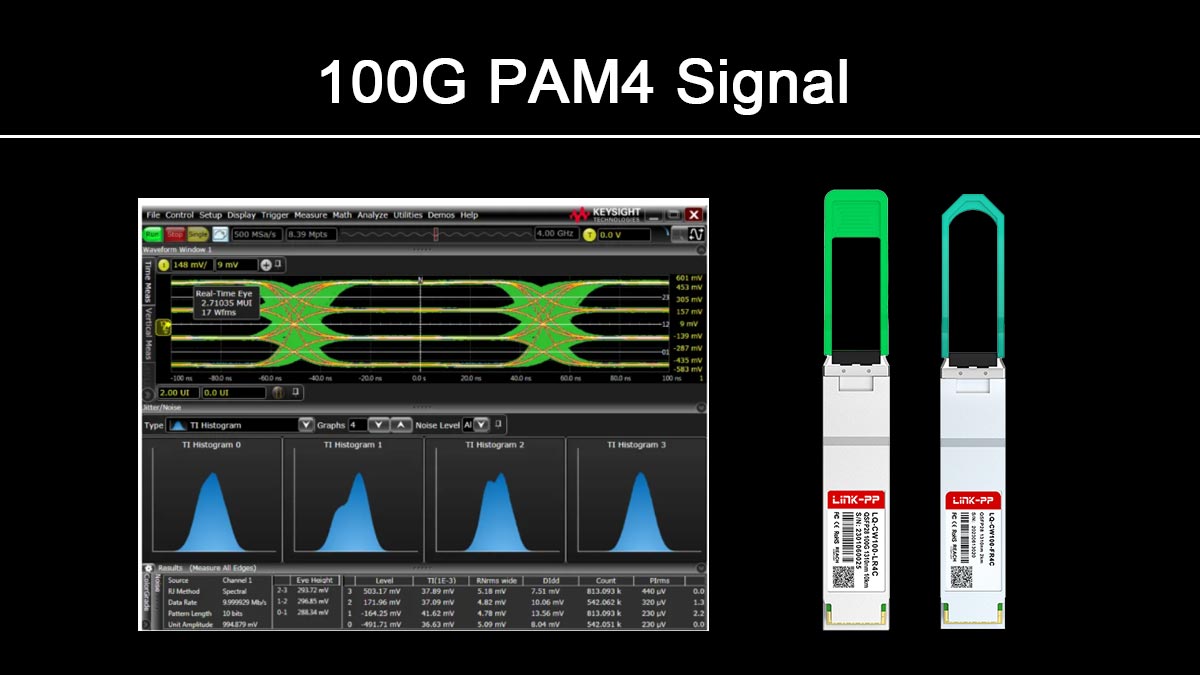

🟠 Seperti Apa Sinyal PAM4 100G Itu?

Untuk benar-benar memahami modulasi 100G PAM4, akan sangat membantu jika kita memvisualisasikan bagaimana sinyal tersebut berperilaku di dunia fisik. Tidak seperti sinyal biner tradisional, bentuk gelombang PAM4 bersifat multi-level, artinya ia membawa lebih banyak informasi dalam setiap transisi sinyal.

1. Bentuk Gelombang PAM4: Empat Tingkat yang Berbeda

Sinyal PAM4 terdiri dari empat tingkat amplitudo diskrit, yang biasanya berjarak sama:

• Level terendah → mewakili 00
• Tingkat kedua → mewakili 01
• Tingkat ketiga → mewakili 10
• Level tertinggi → mewakili 11

Alih-alih hanya beralih antara "rendah" dan "tinggi" (seperti pada NRZ), sinyal bertransisi di antara empat tingkat tegangan atau daya optik seiring waktu.

Secara visual, ini terlihat seperti bentuk gelombang bertingkat dengan empat kemungkinan ketinggian, bukan gelombang persegi sederhana.

2. Bagaimana Sinyal Berubah Seiring Waktu

Saat data ditransmisikan:

• Setiap interval simbol membawa 2 bit.
• Sinyal tersebut berpindah antar level tergantung pada urutan data yang dikodekan.

Sebagai contoh:

• 00 → level terendah
• 11 → level tertinggi
• 01 atau 10 → tingkat menengah

Oleh karena itu, bentuk gelombang tampak lebih kompleks dan kurang "bersih" dibandingkan NRZ, terutama pada kecepatan tinggi seperti 100G.

3. Diagram Mata PAM4: Tiga “Mata” Bukan Satu

Para insinyur sering menganalisis sinyal menggunakan diagram mata, yang menumpuk beberapa bit untuk mengevaluasi kualitas sinyal.

Di NRZ:

• Ada satu hal yang membuka mata.

Dalam PAM4:

• Terdapat tiga lubang mata (karena empat level menciptakan tiga celah)

Inilah perbedaan yang sangat penting:

• Setiap “mata” mewakili batas keputusan.
• Penerima harus dapat membedakan dengan benar antara tiga ambang batas, bukan hanya satu.

4. Mengapa Mata Lebih Kecil

Dibandingkan dengan NRZ, diagram mata PAM4 memiliki:

• Bukaan vertikal yang lebih sempit
• Margin kebisingan yang berkurang

Hal ini terjadi karena rentang sinyal total yang sama dibagi menjadi empat level, bukan dua.

Hasil:

• Sinyal lebih sensitif terhadap:
  • Kebisingan
  • Naik opelet
  • Distorsi

5. Representasi Elektrik vs Representasi Optik

Dalam sambungan listrik 100G:

• Level-level tersebut memiliki tegangan yang berbeda.

Pada tautan optik 100G:

• Tingkat-tingkat tersebut sesuai dengan intensitas cahaya yang berbeda.

Konsepnya tetap sama—sinyal memiliki empat keadaan yang berbeda—tetapi medium fisiknya berubah.

6. Mengapa Visualisasi Penting

Memahami seperti apa sinyal PAM4 itu membantu menjelaskan:

• Mengapa integritas sinyal lebih menantang?
• Mengapa pemerataan dan FEC diperlukan?
• Mengapa sistem PAM4 membutuhkan desain yang lebih presisi?

Bottom Line: Sinyal 100G PAM4 adalah bentuk gelombang multi-level dengan empat amplitudo berbeda dan struktur diagram tiga mata. Desain ini memungkinkan kepadatan data yang lebih tinggi—tetapi juga membutuhkan kontrol yang lebih ketat terhadap noise dan kualitas sinyal untuk memastikan transmisi yang andal.

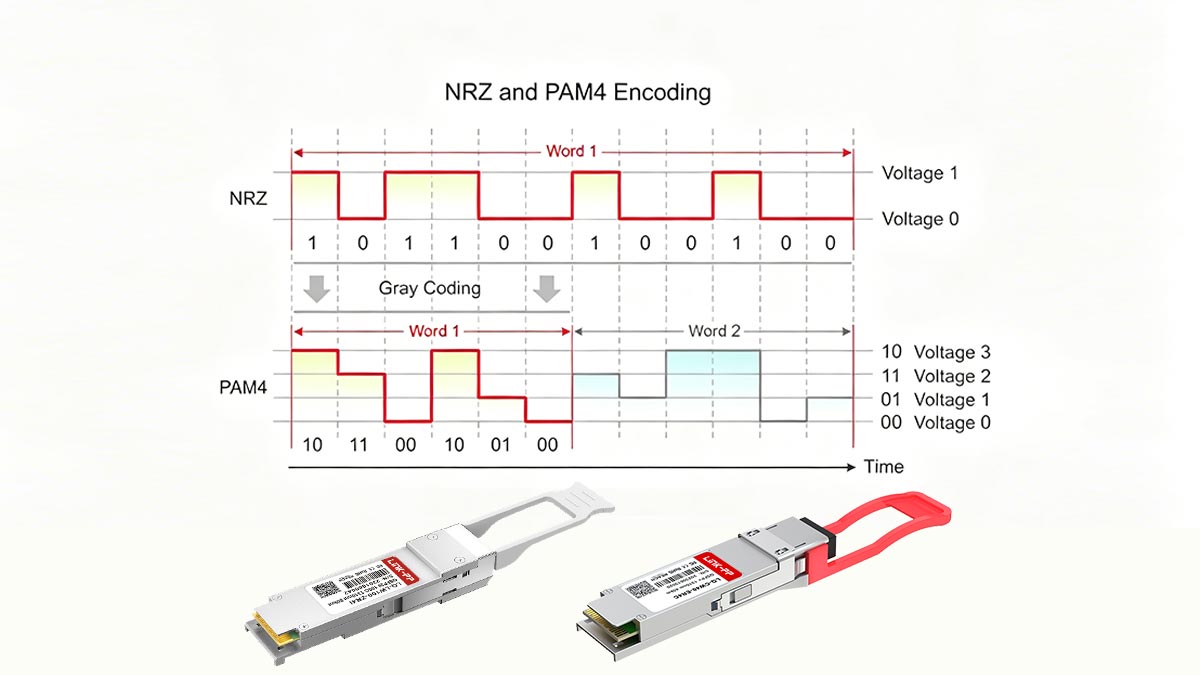

🟠 100G PAM4 vs. NRZ: Mengapa Industri Bergerak Maju

Untuk memahami mengapa modulasi 100G PAM4 menjadi standar industri untuk tautan berkecepatan tinggi, penting untuk membandingkannya secara langsung dengan pendahulunya: pensinyalan NRZ (Non-Return-to-Zero).

Selama bertahun-tahun, NRZ menjadi fondasi komunikasi digital. Namun, seiring dengan peningkatan kecepatan data hingga melampaui 25G per jalur, keterbatasannya menjadi semakin sulit—dan mahal—untuk diatasi.

♦ Tabel Perbandingan 100G PAM4 vs NRZ

♦ Kecepatan dan Kapasitas Data

• NRZ:
  • 1 bit per simbol
  • Membutuhkan laju simbol yang lebih tinggi untuk meningkatkan kecepatan data.
• PAM4:
  • 2 bit per simbol
  • Mencapai kecepatan data yang sama dengan setengah kecepatan simbol.

Contoh:

• 100G dengan NRZ membutuhkan jalur berkecepatan sangat tinggi.
• 100G dengan PAM4 dapat menggunakan kecepatan sinyal yang lebih mudah dikelola.

Hasil: PAM4 memungkinkan throughput yang lebih tinggi tanpa membebani perangkat keras hingga batas frekuensi ekstrem.

♦ Efisiensi Spektral

• NRZ: Efisiensi lebih rendah (1 bit per simbol)
• PAM4: Efisiensi lebih tinggi (2 bit per simbol)

Ini berarti PAM4 mengirimkan data dua kali lebih banyak dalam bandwidth yang sama, sehingga jauh lebih cocok untuk lingkungan modern yang memiliki keterbatasan bandwidth.

♦ Kompleksitas Perangkat Keras

• NRZ:
  • Desain pemancar dan penerima yang lebih sederhana.
  • Deteksi sinyal lebih mudah (hanya satu ambang batas)
• PAM4:
  • Pemrosesan sinyal yang lebih kompleks
  • Membutuhkan tiga ambang batas keputusan
  • Membutuhkan DSP dan ekualisasi tingkat lanjut.

Sistem PAM4 juga sangat bergantung pada:

• Koreksi Kesalahan Maju (FEC)
• Teknik pengkondisian sinyal

Hasil: PAM4 meningkatkan kompleksitas sistem, tetapi hal ini diimbangi oleh peningkatan efisiensinya.

♦ Toleransi Kebisingan dan Integritas Sinyal

• NRZ:
  • Ayunan tegangan yang lebih besar antara 0 dan 1
  • Margin kebisingan yang lebih baik
  • Lebih tangguh di lingkungan yang bising
• PAM4:
  • Jarak yang lebih kecil antara level sinyal
  • Lebih sensitif terhadap kebisingan, jitter, dan distorsi.

Inilah salah satu kelemahan terbesar PAM4:

• Peningkatan efisiensi datang dengan mengorbankan pengurangan margin sinyal.

♦ Efisiensi Daya dan Biaya

• Tantangan penskalaan NRZ:
  • Kecepatan yang lebih tinggi membutuhkan daya yang lebih besar.
  • Peningkatan biaya perangkat keras karena desain frekuensi tinggi.
• Keunggulan PAM4:
  • Kecepatan simbol yang lebih rendah mengurangi tekanan bandwidth.
  • Memungkinkan penggunaan kembali saluran dan komponen yang sudah ada.

Hasil: PAM4 seringkali memberikan jalur yang lebih hemat biaya menuju 100G dan seterusnya, terutama di lingkungan pusat data yang padat.

♦ Mengapa Industri Memilih PAM4

Transisi dari NRZ ke PAM4 bukan hanya tentang performa—tetapi juga tentang skalabilitas praktis.

Seiring perkembangan jaringan menuju:

• 100G
• 200G
• 400G
• 800G

NRZ menjadi semakin tidak efisien dan sulit untuk dikembangkan.

PAM4, meskipun memiliki kompleksitas tambahan, menawarkan solusi yang seimbang:

• Kepadatan data yang lebih tinggi
• Kompleksitas perangkat keras yang dapat diterima (dengan dukungan DSP)
• Penyelarasan yang lebih baik dengan keterbatasan infrastruktur yang ada

Industri beralih dari NRZ ke PAM4 karena PAM4 memberikan efisiensi data dua kali lipat dalam bandwidth yang sama—menjadikannya solusi paling praktis untuk peningkatan skala di atas 100G.

Meskipun menghadirkan kompleksitas yang lebih besar dan persyaratan sinyal yang lebih ketat, PAM4 memungkinkan jaringan berkecepatan tinggi modern untuk berkembang tanpa mencapai batasan fisik mendasar.

🟠 100G PAM4 vs. Modulasi Koheren

Seiring dengan peningkatan skala jaringan di atas 100G, para insinyur sering membandingkan modulasi PAM4 dengan modulasi koheren. Meskipun keduanya memungkinkan kecepatan data tinggi, keduanya dirancang untuk kasus penggunaan yang sangat berbeda dan beroperasi berdasarkan prinsip-prinsip yang pada dasarnya berbeda.

1. Perbedaan Inti: Kesederhanaan vs Pemrosesan Sinyal Tingkat Lanjut

• 100G PAM4
  • Hanya menggunakan level amplitudo (4 level sinyal)
  • Deteksi langsung (desain penerima yang lebih sederhana)
  • Biaya dan konsumsi daya lebih rendah.
• Modulasi koheren
  • Menggunakan amplitudo dan fase (misalnya, QPSK, QAM)
  • Membutuhkan laser osilator lokal + DSP
  • Jauh lebih kompleks tetapi sangat mumpuni

Secara sederhana:

• PAM4 = efisien dan sederhana
• Koheren = kuat dan canggih

2. Jarak dan Jangkauan

Inilah perbedaan yang paling penting.

• PAM4 (Deteksi Langsung)
  • Dioptimalkan untuk jangkauan pendek hingga menengah.
  • Penggunaan umum:
    • Pusat Data
    • Tautan intra-DC
    • Jaringan kampus
  • Rentang jarak:
    • Beberapa meter hingga sekitar 2 km (kadang-kadang hingga 10 km tergantung desainnya)
• Optik yang koheren
  • Dirancang untuk transmisi jarak jauh
  • Penggunaan umum:
    • jaringan Metro
    • Infrastruktur tulang punggung
    • Kabel bawah laut
  • Rentang jarak:
    • Puluhan hingga ribuan kilometer

Aturan praktis:

• Jangkauan pendek → PAM4
• Jangkauan panjang → Koheren

3. Efisiensi Spektral dan Kapasitas

• PAM4
  • Meningkatkan efisiensi dibandingkan dengan NRZ
  • Terbatas pada modulasi amplitudo
  • Cocok untuk penerapan volume tinggi yang sensitif terhadap biaya.
• Koheren
  • Efisiensi spektral yang sangat tinggi
  • Menggunakan format modulasi canggih (misalnya, 16QAM, 64QAM)
  • Memaksimalkan kapasitas serat optik pada jarak jauh.

4. Biaya, Kekuatan, dan Kompleksitas Penerapan

• Keunggulan PAM4
  • Transceiver berbiaya rendah
  • Konsumsi daya yang rendah
  • Integrasi yang lebih mudah ke dalam switch dan server.
• Kompromi yang Koheren
  • Modul dengan biaya lebih tinggi
  • Penggunaan daya yang lebih tinggi
  • Desain dan penyetelan sistem yang lebih kompleks.

Inilah mengapa PAM4 mendominasi lingkungan pusat data, di mana biaya per port dan kepadatan daya sangat penting.

5. Mengapa Kedua Teknologi Ini Dapat Berdampingan

PAM4 dan modulasi koheren bukanlah pesaing—keduanya adalah teknologi yang saling melengkapi.

• PAM4 ideal untuk:
  • Jaringan dengan kepadatan tinggi dan jangkauan pendek.
  • Meningkatkan kecepatan Ethernet (100G → 400G → 800G)
• Koherensi sangat penting untuk:
  • Transportasi jarak jauh
  • Memaksimalkan kapasitas serat optik di seluruh jaringan.

Arsitektur jaringan modern biasanya menggunakan:

• PAM4 di dalam pusat data
• Optik koheren antar pusat data

Tabel Perbandingan Cepat

100G PAM4 adalah pilihan terbaik untuk aplikasi jarak pendek, kepadatan tinggi, dan sensitif terhadap biaya, sementara modulasi koheren sangat penting untuk transmisi jarak jauh dan berkapasitas tinggi.

Memilih di antara keduanya terutama bergantung pada jarak, biaya, dan arsitektur jaringan—bukan hanya kinerja mentah.

🟠 Keunggulan dan Kelemahan Utama dari 100G PAM4

Modulasi 100G PAM4 banyak diadopsi karena menawarkan keseimbangan praktis antara kinerja dan skalabilitas. Namun, manfaatnya disertai dengan pertimbangan teknis nyata yang harus dikelola dengan cermat dalam desain sistem.

Keunggulan Utama 100G PAM4

1. Efisiensi Data yang Lebih Tinggi

PAM4 mengkodekan 2 bit per simbol, menggandakan kapasitas data dibandingkan dengan NRZ tanpa menggandakan bandwidth.

Hasil:

• Memungkinkan transmisi 100G menggunakan jalur yang lebih sedikit atau lebih lambat.
• Mendukung penskalaan hingga 200G, 400G, dan seterusnya.

2. Pengurangan Kebutuhan Bandwidth

Karena PAM4 mencapai kecepatan data yang sama dengan laju simbol yang lebih rendah, hal ini mengurangi tekanan pada:

• jejak PCB
• konektor
• Komponen optik

Hal ini mempermudah penerapan tautan berkecepatan tinggi dengan menggunakan infrastruktur yang sudah ada.

3. Efisiensi Biaya yang Lebih Baik untuk Koneksi Berkecepatan Tinggi

Alih-alih mendorong perangkat keras ke frekuensi ekstrem (seperti yang dibutuhkan NRZ), PAM4 memungkinkan:

• Desain transceiver yang lebih ekonomis
• Biaya per bit lebih rendah pada kecepatan 100G+

Hal ini sangat berharga terutama di lingkungan pusat data, di mana kepadatan port dan biaya meningkat dengan cepat.

4. Memungkinkan Penskalaan Jaringan Kepadatan Tinggi

PAM4 adalah fondasi bagi evolusi Ethernet modern:

• 100G → 400G → 800G

Hal ini memungkinkan operator jaringan untuk meningkatkan kapasitas tanpa peningkatan sumber daya fisik yang sebanding.

Pertimbangan dan Tantangan Utama

1. Peningkatan Sensitivitas terhadap Kebisingan

Karena PAM4 membagi sinyal menjadi empat level yang berdekatan, margin di antara level-level tersebut menjadi lebih kecil.

Hasil:

• Lebih sensitif terhadap:
  • Kebisingan
  • Naik opelet
  • Distorsi sinyal

Hal ini menjadikan integritas sinyal sebagai faktor desain yang sangat penting.

2. Rasio Sinyal terhadap Derau (SNR) yang Lebih Rendah

Dibandingkan dengan NRZ, PAM4 secara inheren memiliki SNR efektif yang lebih rendah.

Dampak praktis:

• Tingkat kesalahan bit (BER) yang lebih tinggi tanpa koreksi
• Ketergantungan yang lebih besar pada pemrosesan sinyal tingkat lanjut

3. Ketergantungan pada Koreksi Kesalahan Maju (FEC)

Untuk menjaga transmisi yang andal, sistem PAM4 hampir selalu memerlukan FEC (Front-End Code).

FEC membantu:

• Mendeteksi dan memperbaiki kesalahan
• Meningkatkan keandalan tautan

Namun, hal ini juga memperkenalkan:

• Latensi tambahan
• Biaya pemrosesan tambahan

4. Desain Transceiver yang Lebih Kompleks

Sistem PAM4 memerlukan:

• Beberapa ambang batas keputusan (bukan hanya satu)
• DSP (Pemrosesan Sinyal Digital) Tingkat Lanjut
• Teknik pemerataan

Hal ini meningkatkan:

• Kompleksitas desain
• Konsumsi daya (dalam beberapa kasus)

5. Persyaratan Pengujian dan Kalibrasi yang Lebih Ketat

Karena margin sinyal yang lebih ketat, tautan PAM4 memerlukan:

• Penyetelan yang lebih presisi
• Kontrol manufaktur yang lebih baik
• Metode pengujian tingkat lanjut (misalnya, analisis diagram mata)

Tabel Ringkasan Cepat

100G PAM4 memberikan efisiensi yang dibutuhkan untuk jaringan berkecepatan tinggi modern, tetapi untuk mencapai kinerja yang andal diperlukan pengelolaan yang cermat terhadap noise, integritas sinyal, dan koreksi kesalahan.

Dengan kata lain:

• PAM4 memungkinkan komunikasi berkecepatan tinggi dan dapat diskalakan.
• Keahlian teknik membuatnya stabil dan andal.

🟠 Di mana 100G PAM4 Digunakan di Jaringan Nyata

Modulasi 100G PAM4 bukan hanya peningkatan teoretis—tetapi sudah tertanam kuat dalam infrastruktur jaringan modern. Kemampuannya untuk memberikan kecepatan data yang lebih tinggi dalam bandwidth terbatas menjadikannya pilihan utama untuk lingkungan dengan jangkauan pendek, kepadatan tinggi, dan sensitif terhadap biaya.

Berikut adalah skenario penerapan dunia nyata yang paling umum.

▶ Interkoneksi Pusat Data (DCI)

Salah satu kasus penggunaan utama untuk 100G PAM4 adalah di dalam dan antar pusat data.

Skenario umum:

• Tautan server ke switch
• Sakelar ke sakelar (arsitektur daun-duri)
• Interkoneksi jarak pendek antar rak

Mengapa PAM4 digunakan:

• Persyaratan kepadatan port yang tinggi
• Keterbatasan ruang dan anggaran daya.
• Kebutuhan akan penskalaan yang hemat biaya

PAM4 memungkinkan pusat data untuk beralih dari:

• 25G → 100G → 400G tanpa mendesain ulang seluruh infrastruktur fisik.

▶ Tautan Optik Ethernet 100G

PAM4 banyak digunakan dalam Standar Ethernet 100G, khususnya untuk antarmuka multi-jalur dan berkecepatan tinggi.

Aplikasi umum:

• Modul optik 100GBASE-DR / FR
• Transceiver QSFP28 / QSFP56
• Tautan naik sakelar kecepatan tinggi

Mengapa hal ini penting:

• Memungkinkan transmisi 100G melalui jalur yang lebih sedikit.
• Mengurangi kerumitan dalam pemasangan kabel dan perangkat keras.

Hal ini menjadikan PAM4 sebagai pendorong utama evolusi Ethernet modern.

▶ Interkoneksi Optik Kepadatan Tinggi

Dalam lingkungan di mana ruang dan bandwidth sama-sama terbatas, PAM4 memainkan peran penting.

contoh:

• Sakelar bagian atas rak (ToR).
• Sakelar tulang punggung dalam jaringan skala besar
• Interkoneksi klaster AI

Manfaat utama:

• Lebih banyak bandwidth per port
• Throughput yang lebih tinggi dalam ruang rak yang sama

Hal ini sangat penting terutama untuk beban kerja AI dan komputasi awan yang membutuhkan lalu lintas timur-barat yang masif.

▶ Komunikasi Optik Jarak Pendek (≤10 km)

PAM4 dioptimalkan untuk jarak pendek hingga menengah, di mana biaya dan efisiensi lebih penting daripada jangkauan ultra-jauh.

Jarak tipikal:

• 500 m (MMF atau tautan SMF pendek)
• 2 km (kampus pusat data)
• Hingga ~10 km (beberapa aplikasi mode tunggal)

Mengapa PAM4 cocok di sini:

• Kompleksitas lebih rendah daripada optik koheren
• Performa yang memadai untuk tautan jarak pendek.
• Keseimbangan biaya-kinerja yang lebih baik

▶ Antarmuka Listrik di Dalam Sistem

PAM4 juga digunakan dalam interkoneksi listrik berkecepatan tinggi, bukan hanya tautan optik.

contoh:

• Antarmuka SerDes
• Komunikasi antar chip
• Koneksi backplane

Mengapa penting:

• Memperluas kemampuan pensinyalan kecepatan tinggi melampaui batas optik.
• Memungkinkan desain sistem 100G+ ujung ke ujung.

▶ AI dan Infrastruktur Cloud yang Sedang Berkembang

Dengan pesatnya pertumbuhan beban kerja AI, kebutuhan bandwidth jaringan meningkat secara dramatis.

PAM4 mendukung:

• interkoneksi klaster GPU
• Jaringan penyimpanan berkinerja tinggi
• Pertukaran data latensi rendah

Mengapa PAM4 sangat penting:

• Menghasilkan bandwidth tinggi tanpa konsumsi daya berlebihan.
• Mendukung arsitektur yang skalabel dan berdensitas tinggi.

Bottom Line: 100G PAM4 terutama digunakan dalam lingkungan jaringan jarak pendek dan kepadatan tinggi seperti pusat data, tautan Ethernet, dan interkoneksi optik.

Metode ini telah menjadi metode modulasi standar untuk penerapan 100G modern karena memberikan keseimbangan terbaik antara:

• Performance
• Biaya
• Skalabilitas

Seiring dengan terus meningkatnya kebutuhan jaringan, PAM4 akan tetap menjadi teknologi dasar untuk membangun sistem komunikasi yang lebih cepat dan efisien.

🟠 Pertanyaan Umum Pengguna Tentang Modulasi 100G PAM4

Q1. Mengapa 100G PAM4 memerlukan Koreksi Kesalahan Maju (FEC)?

100G PAM4 memerlukan FEC karena level sinyalnya lebih berdekatan, sehingga lebih rentan terhadap kesalahan. FEC mendeteksi dan memperbaiki kesalahan bit secara real-time, memastikan transmisi yang andal bahkan ketika kualitas sinyal menurun.

Q2. Jenis modul optik apa yang menggunakan 100G PAM4?

Modul optik 100G PAM4 yang umum meliputi:

• QSFP28 DR (500 m)
• QSFP28 FR (2 km)
• Beberapa implementasi LR (10 km)

Modul-modul ini banyak digunakan di pusat data dan tautan serat optik mode tunggal jarak pendek.

Q3. Apakah 100G PAM4 meningkatkan latensi?

Ya, sedikit. Penggunaan FEC (Fluorescence Expression Code) menimbulkan penundaan pemrosesan tambahan, biasanya dalam kisaran nanodetik hingga mikrodetik, tergantung pada implementasinya.

Dalam sebagian besar aplikasi pusat data, latensi ini dapat diabaikan dibandingkan dengan manfaat yang diperoleh.

Q4. Apakah 100G PAM4 kompatibel dengan infrastruktur fiber yang ada?

Dalam kebanyakan kasus, ya. 100G PAM4 dirancang untuk bekerja melalui:

• Serat optik mode tunggal (SMF) yang sudah ada
• Konektor dan kabel standar

Namun, kinerja tautan bergantung pada:

• Kualitas serat
• Jarak
• Anggaran optik

Q5. Berapa jangkauan tipikal dari 100G PAM4?

Jarak tipikal meliputi:

• Hingga 500 meter (tautan pusat data)
• Hingga 2 km (koneksi kampus)
• Hingga ~10 km (aplikasi SMF yang lebih panjang)

PAM4 terutama dioptimalkan untuk transmisi jarak pendek hingga menengah.

Q6. Bisakah 100G PAM4 digunakan untuk jaringan jarak jauh?

Tidak, ini tidak ideal untuk transmisi jarak jauh. Untuk jarak jauh (ratusan hingga ribuan kilometer), modulasi koheren lebih disukai karena kinerja sinyal yang lebih baik dan teknik kompensasi yang canggih.

Q7. Apa saja tantangan utama saat menerapkan 100G PAM4?

Tantangan utama meliputi:

• Integritas sinyal dan sensitivitas terhadap kebisingan
• Konfigurasi dan kompatibilitas FEC
• Perencanaan anggaran tautan yang tepat

Desain dan pengujian sistem yang tepat sangat penting untuk kinerja yang stabil.

Q8. Apakah 100G PAM4 tahan terhadap perubahan di masa depan?

Ya, sebagian besar memang begitu. PAM4 sudah menjadi dasar bagi:

• 100G
• 200G
• 400G
• 800G

Meskipun teknologi di masa depan mungkin akan berkembang lebih jauh, PAM4 akan tetap menjadi metode modulasi inti untuk jaringan berkecepatan tinggi selama bertahun-tahun mendatang.

🟠 Memilih Solusi PAM4 100G yang Tepat

Memilih solusi modulasi 100G PAM4 yang tepat bukan hanya tentang mencapai kecepatan 100G—tetapi juga tentang memilih konfigurasi yang sesuai dengan jarak, kompatibilitas, dan kebutuhan aplikasi di dunia nyata. Solusi yang tepat akan memastikan kinerja yang stabil, biaya yang lebih rendah, dan skalabilitas yang lebih mudah.

1. Pilih Berdasarkan Jangkauan (Jarak Terlebih Dahulu)

Mulailah dengan menentukan jarak transmisi Anda:

• ≤500 m (tautan intra-pusat data)
  → Pilih modul DR (Jangkauan Pusat Data)
  → Ideal untuk penyebaran dengan kepadatan tinggi dan jangkauan pendek
• Hingga ~2 km (dalam kampus atau antar gedung)
  → Pilih modul FR (Fiber Reach)
  → Seimbang antara kinerja dan biaya
• Hingga ~10 km (sambungan mode tunggal yang diperpanjang)
  → Pilih solusi LR (Jangkauan Panjang)
  → Cocok untuk agregasi atau tepi metro

Wawasan utama: Semakin pendek jangkauannya, semakin hemat biaya dan daya solusi Anda.

2. Memastikan Interoperabilitas dan Kompatibilitas

Tidak semua modul 100G PAM4 bersifat plug-and-play di setiap platform.

Sebelum melakukan penyebaran, pastikan:

• Kompatibilitas switch dan router
• Pengkodean vendor (misalnya, Cisco, Arista, Juniper, dll.)
• Sesuai dengan standar IEEE (seperti 100GBASE-DR/FR/LR)

Hal ini menghindari:

• Kegagalan tautan
• Ketidakstabilan kinerja
• Penyelesaian masalah yang mahal

3. Cocokkan dengan Skenario Aplikasi

Lingkungan yang berbeda memiliki prioritas yang berbeda:

• Pusat Data / Infrastruktur Cloud → Fokus pada kepadatan tinggi, konsumsi daya rendah, dan efisiensi biaya.
• Jaringan Perusahaan → Prioritaskan stabilitas dan kompatibilitas
• AI / Komputasi Kinerja Tinggi (HPC) → Membutuhkan throughput tinggi dan latensi rendah

Memilih modul yang tepat bergantung pada hal yang paling penting dalam jaringan Anda: biaya, kinerja, atau skalabilitas.

4. Pertimbangkan Skalabilitas Masa Depan

100G seringkali hanyalah titik awal.

Saat memilih solusi PAM4, pertimbangkan hal-hal berikut:

• Apakah Anda akan melakukan upgrade ke 400G atau 800G?
• Apakah infrastruktur Anda siap untuk kepadatan yang lebih tinggi?
• Apakah vendor Anda saat ini dapat mendukung migrasi di masa mendatang?

Desain yang kompatibel ke depan mengurangi biaya peningkatan jangka panjang.

5. Menyeimbangkan Biaya vs. Kinerja

Meskipun PAM4 mengurangi biaya per bit, berbagai jenis modul masih memiliki harga yang berbeda.

• Modul jangkauan pendek → biaya terendah
• Modul dengan jangkauan lebih jauh → biaya lebih tinggi karena kebutuhan optik dan daya.

Hindari menentukan jangkauan secara berlebihan jika tidak diperlukan.

Rekomendasi Akhir

Untuk memilih solusi 100G PAM4 yang tepat, ikuti alur pengambilan keputusan sederhana ini:

1. Tentukan jarak Anda
2. Periksa kompatibilitas dengan peralatan Anda
3. Sesuaikan dengan persyaratan aplikasi Anda
4. Rencanakan skalabilitas di masa depan.

Ambil Langkah Berikutnya

Jika Anda sedang mengevaluasi atau menerapkan solusi optik 100G PAM4, memilih modul yang tepat dapat berdampak signifikan pada kinerja dan efisiensi biaya jaringan Anda.

👉 Jelajahi berbagai macam transceiver 100G PAM4 dan solusi konektivitas di sini. LINK-PP Toko ResmiDi mana Anda dapat menemukan opsi yang dirancang khusus untuk pusat data, jaringan perusahaan, dan aplikasi interkoneksi berkecepatan tinggi.

Solusi 100G PAM4 terbaik bukanlah yang paling canggih—melainkan solusi yang paling sesuai dengan jaringan Anda. Dengan menyelaraskan jangkauan, kompatibilitas, dan kebutuhan aplikasi, Anda dapat membangun infrastruktur 100G yang berkinerja tinggi, skalabel, dan hemat biaya.
