L9-TD3101-02PPI 155m sdh sonet 1310nm 2km duplex st mmf 1x9 transceiver (industrial)
Haga clic para abrir la vista ampliada

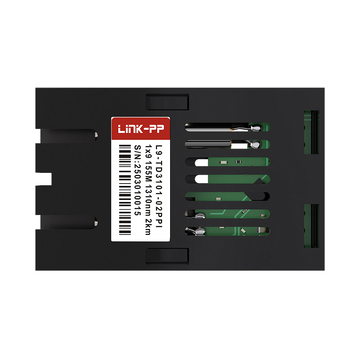

LINK-PP L9-TD3101-02PPI Transceptor SDH SONET de 155M, 1310nm, dúplex de 2km, ST MMF 1x9 (Industrial)

Resumen del producto

Producto
LINK-PP L9-TD3101-02PPI Transceptor SDH SONET de 155M, 1310nm, dúplex de 2km, ST MMF 1x9 (Industrial)
(SKU)
201052
P / N
L9-TD3101-02PPI
Precio
10,01 €
Stock
209 en existencia
Vendido
1.8K
Precio unitario 10,01 €
Usuarios nuevos: 9,10 € Cupón en tu primer pedido
Código linkpp2610
Para pedidos superiores a 910,00 € Obtén 13,65 € DESC
Código Linkpp15
Para pedidos superiores a 2.730,00 € Obtén 45,50 € DESC
Código Linkpp50
Para pedidos superiores a 4.550,00 € Obtén 91,00 € DESC
Código Linkpp100
Fabricar: LINK-PPP / N: L9-TD3101-02PPISKU: 201052

LINK-PP mas originalesHoja de Datostodas las descargas

Compatible:
LINK-PP
Precios por volumen Niveles online · Cantidad mayor o precio personalizado bajo petición
10.01 €
1–99 piezas
9.51 €
100–999 piezas
9.21 €
1,000–2,999 piezas
8.91 €
3,000–5,999 piezas
8.61 €
≥6,000 piezas

¿Necesita una cantidad superior a estos niveles o desea negociar el precio?

Disponible:
209 en existencia
Envío
21,26 €
a España vía IP de FedEx
Tiempo de entrega estimado : 3 - 6 día.
Garantía de 5 años Devoluciones 15-Dias Intercambio de 15 días
Garantía
  • Ofrecemos una garantía líder en el sector de 5 años.
  • Lea la tabla para detalles de la garantía de todos los productos.
Devoluciones y cambio
  • Los reembolsos se recibirán aproximadamente 5 días hábiles después de la recepción de los artículos devueltos.
  • Los artículos en stock para su reemplazo se pueden enviar en un plazo de 1 día hábil.
  • Lea la política de devoluciones completa para detalles.
Sobre envio libre 90,09 €.
O bien, envíe con su propia cuenta de UPS / FedEx / DHL al finalizar la compra (0,00 € envío).
Cantidad:
Precio Total:
10,01 €

Especificaciones de LINK-PP Transceptor de 155M 1×9

El L9-TD3101-02PPI es un transceptor óptico SDH SONET 1×9 de 155M equipado con un transmisor láser FP, que admite distancias de transmisión de hasta 2 km a través de fibra multimodo (MMF). Funciona con una fuente de alimentación de 3.3 V e incorpora entradas y salidas de datos diferenciales (LV)PECL, además de una función de detección de señal (LV)PECL. El módulo también admite un rango de temperatura de funcionamiento de -40 °C a +85 °C.

LINK-PP Número de refacción L9-TD3101-02PPI Nombre del vendedor LINK-PP
Factor de forma 1x9 Velocidad de datos máxima 155Mbps
Longitud de onda 1310nm Distancia máxima del cable 2km
Conector Duplex ST Tipo de fibra MMF
Tipo de transmisor FP Tipo de receptor Código Postal
Sensibilidad del receptor <-32dBm Tensión de alimentación 3.3V
Entrada/Salida diferencial (LV)PECL Detección de señal (LV)PECL
Rango de temperatura de funcionamiento -40 ° C a + 85 ° C Aplicación

Cajero automático de 155 Mbps

SONET / SDH

100Mbps Ethernet

Sistema de vídeo digital

Otro enlace óptico

Características principales de LINK-PP L9-TD3101-02PPI

LINK-PP El L9-TD3101-02PPI es un transceptor óptico de 155M diseñado para equipos SDH/SONET. Su encapsulado 1×9 combina un transmisor láser FP de 1310 nm y una interfaz ST dúplex, lo que permite la transmisión óptica a través de fibra multimodo a distancias de hasta 2 km.

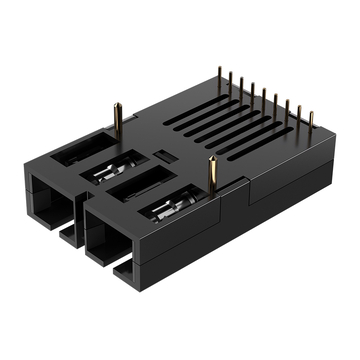

Factor de forma estándar 1×9 para integración en PCB

El encapsulado estándar 1×9 está diseñado para montaje en PCB e integración en equipos ópticos compatibles. Su interfaz eléctrica utiliza entradas y salidas de datos diferenciales (LV)PECL, junto con una función de detección de señal (LV)PECL.

Velocidad de datos de 155 Mbps para conectividad STM-1/OC-3

Con una velocidad de datos de 155 Mbps, este transceptor 1×9 es adecuado para sistemas de comunicación óptica STM-1 y OC-3. Proporciona la velocidad de datos necesaria para equipos diseñados según estos estándares SDH/SONET.

Longitud de onda de 1310 nm para transmisión de fibra multimodo

Este transceptor 1×9, que opera a 1310 nm, convierte datos eléctricos en señales ópticas para su transmisión a través de fibra multimodo compatible. Su longitud de onda de 1310 nm proporciona una salida óptica definida para una comunicación de datos consistente a través del enlace de fibra.

Distancia de transmisión de 2 km para transferencia óptica de datos

El transceptor admite una distancia máxima de transmisión óptica de 2 km, cubriendo tramos de fibra dentro de este rango. Al planificar la conexión, tenga en cuenta la atenuación de la fibra y las pérdidas en los conectores para garantizar que el enlace completo se mantenga dentro del presupuesto óptico disponible.

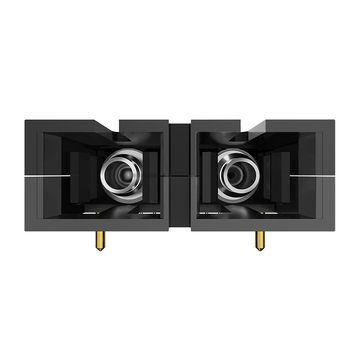

Conector dúplex ST para rutas de transmisión/recepción separadas

La interfaz dúplex ST proporciona conexiones ópticas independientes para la transmisión (TX) y la recepción (RX) de señales. Su diseño de doble fibra permite que las fibras de transmisión y recepción se conecten a sus respectivos puertos ST en cada extremo del enlace.


LINK-PP Certificación L9-TD3101-02PPI 155M 1×9

LINK-PP El transceptor L9-TD3101-02PPI cumple con los requisitos de calidad y conformidad establecidos, incluidas las normas ISO 9001, CE, RoHS y FCC, para garantizar una calidad de producto constante y el cumplimiento normativo.

Pruebas de transceptores ópticos

Cada transceptor 155M 1×9 se somete a pruebas ópticas y eléctricas para verificar el rendimiento de la señal, las funciones de la interfaz y el funcionamiento fiable en las condiciones especificadas.

Certificaciones de calidad L9-TD3101-02PPI

Este módulo transceptor 1×9 cuenta con certificaciones de calidad y cumplimiento reconocidas, que confirman su adhesión a los estándares de fabricación establecidos y a los requisitos reglamentarios aplicables.

Compatibilidad con huellas de PCB de múltiples proveedores estándar

El encapsulado estándar de 1×9 pines y la disposición de los pines de la placa de circuito impreso permiten la integración en diseños de equipos compatibles de diferentes fabricantes, lo que simplifica el reemplazo de hardware y la integración del sistema.


Las pruebas rigurosas garantizan un rendimiento fiable de 1×9.

LINK-PP El transceptor L9-TD3101-02PPI 1×9 se somete a pruebas ópticas y eléctricas para verificar la precisión de su longitud de onda, la calidad de la señal, la transmisión de datos y el rendimiento a diferentes temperaturas. Estas comprobaciones ayudan a garantizar un funcionamiento constante en las condiciones especificadas; obtenga más información en el LINK-PP Centro de soporte para pruebas.

Óptico

Prueba del espectro óptico

Mida la longitud de onda de salida y el ancho espectral para verificar las características ópticas.

Óptico

Prueba del patrón ocular

Analizar los diagramas de ojo para evaluar la calidad de la señal a una velocidad de 155 Mbps.

Óptico

Prueba de tasa de error de bits

Mida las tasas de error de bits para evaluar la precisión de la transmisión de datos a 155 Mbps.

Óptico

Prueba de temperatura

Verifique el funcionamiento del módulo en el rango especificado de -40 °C a +85 °C.


Envío de producto para L9-TD3101-02PPI 155M 1×9

LINK-PP Los transceptores L9-TD3101-02PPI de 155M 1×9 se manipulan mediante procedimientos de embalaje y envío organizados antes de su despacho. Cada paso ayuda a proteger los productos durante el transporte y garantiza la entrega puntual de los pedidos.

Embalaje protector antiestático

Embalaje protector antiestático

Empaque cada módulo utilizando protección antiestática para reducir los riesgos electrostáticos.

Protección de transporte resistente a los golpes

Protección de transporte resistente a los golpes

Proteja los paquetes con las medidas de protección adecuadas para limitar los daños durante el transporte.

Procesamiento y envío rápidos de pedidos.

Procesamiento y envío rápidos de pedidos.

Procesar los pedidos confirmados con prontitud y proporcionar a los clientes actualizaciones sobre el envío.

Logística global y entrega internacional

Logística global y entrega internacional

Coordinar los envíos internacionales a través de rutas establecidas y socios de confianza.

LINK-PP Demostración de uso del L9-TD3101-02PPI 155M 1×9

Coloque el transceptor L9-TD3101-02PPI en la posición de montaje de PCB 1×9 correspondiente y alinee los pines del encapsulado con las conexiones de la placa. Suelde los pines del módulo, conecte las fibras dúplex ST a los puertos TX y RX, encienda el sistema y verifique el estado del enlace.

Soporte técnico L9-TD3101-02PPI

LINK-PP Ofrece soporte técnico integral, desde la consulta previa a la venta hasta la asistencia posterior a la implementación, garantizando una integración fluida y un rendimiento fiable de la red.

Consulta Técnica Preventa

Consulta Técnica Preventa

Asesoramiento profesional para ayudarle a seleccionar el módulo L9-TD3101-02PPI óptimo para el diseño de su red y sus necesidades de aplicación.

Soporte para la verificación de compatibilidad

Soporte para la verificación de compatibilidad

Compatibilidad validada con LINK-PP conmutadores y otras plataformas de red convencionales para una implementación sin problemas.

Asistencia para la implementación e instalación

Asistencia para la implementación e instalación

Guía completa paso a paso para la instalación, configuración y puesta en marcha inicial, lo que garantiza una implementación precisa y un funcionamiento fiable y estable desde el principio.

Garantía técnica a largo plazo

Garantía técnica a largo plazo

Soporte técnico continuo durante todo el ciclo de vida del producto, lo que garantiza la estabilidad a largo plazo para redes empresariales y de nivel operador.

LINK-PP L9-TD3101-02PPI 155M 1×9 Garantía posventa

LINK-PP Proporciona asistencia posventa para el correcto despliegue y el funcionamiento fiable de los módulos ópticos.

 15 días

Devolución y reembolso sin necesidad de justificación en 15 días

Mantenimiento o reemplazo gratuito

Reemplazo gratuito para artículos defectuosos o que lleguen muertos (DOA) dentro del período inicial.

Mantenimiento gratuito

 Servicio de reparación gratuito para defectos de fabricación durante todo el período de garantía.

Limitaciones

Se aplican exclusiones y condiciones de garantía.

Tabla de comparación de modelos

LINK-PP

Productos a juego

Fotos NÚMERO DE LA TARJETA DE IDENTIDA Mareas Ideales para Lecciones Precio Stock Añadir al Carrito

Descargar

Dibujo de producto L9-TD3101-02PPI.pdf

Preguntas y Respuestas

Aún no hay preguntas

Sé el primero en preguntar sobre las especificaciones, la compatibilidad o el plazo de entrega.

¿Alguna pregunta?
  • A:
    Se trata de una reparación a nivel de placa. El módulo 1x9 está soldado a la PCB principal, no alojado en una jaula enchufable, por lo que reemplazarlo implica desoldar nueve pines y soldar una nueva unidad en lugar de extraer un módulo de un puerto. Para equipos que requieren mantenimiento sin soldador, utilice un módulo SFP. La ventaja del encapsulado soldado es una unión fija y resistente a las vibraciones, y la ausencia de codificación EEPROM que verificar en el host; disponemos de repuestos para tarjetas SDH antiguas que nunca se reemplazan en caliente. by LINK-PP Soporte técnico
  • A:
    Normalmente no a este alcance. La especificación indica una sensibilidad de recepción de -32 dBm en un par FP y PIN de 1310 nm dimensionado para 2 km de fibra multimodo, por lo que un tramo de 300 m se ajusta perfectamente al presupuesto, sin llegar a sobrecargar la conexión. Este componente se lanza a un nivel moderado, por lo que no añadimos almohadillas en tramos cortos dentro de edificios. Si observa errores, mida primero el nivel de recepción e inspeccione las dos férulas ST antes de descartar la óptica. Una cara de bayoneta sucia supone una pérdida de señal mayor que la longitud adicional. by LINK-PP Soporte técnico
  • A:
    No en esta página. El voltaje de alimentación se indica como 3.3 V sin opción de 5 V, y los detalles describen una única fuente de alimentación de 3.3 V con la configuración de pines estándar MSA. Si su equipo solo proporciona 5 V, añada un pequeño regulador de 3.3 V en lugar de alimentar directamente la línea de alimentación, ya que el láser FP y el receptor PIN están especificados para el voltaje inferior. Compruebe la configuración de pines con su huella existente antes de realizar el pedido; el esquema 1x9 es común en toda la familia, pero la asignación de pines de alimentación debe confirmarse en la hoja de datos. by LINK-PP Soporte técnico
  • A:
    Necesitas una pieza diferente o un cable de conexión ST a SC corto. Este transceptor tiene una interfaz ST dúplex con terminales de bayoneta que se giran y bloquean, mientras que SC utiliza una carcasa de tipo push-pull; no se acoplan directamente. La óptica es idéntica, por lo que un cable de conexión híbrido con ST en el extremo del equipo y SC en el extremo de la planta funciona sin modificar el presupuesto de 1310 nm ni el alcance de 2 km. Mantén un adaptador por dirección y limpia ambas caras de los extremos, ya que el conector adicional añade aproximadamente 0.3 dB de pérdida. by LINK-PP Soporte técnico
