L9-TD3101-02PPI5 155m sdh sonet 1310nm 2km duplex st mmf 1x9 transceiver (industrial)
Haga clic para abrir la vista ampliada

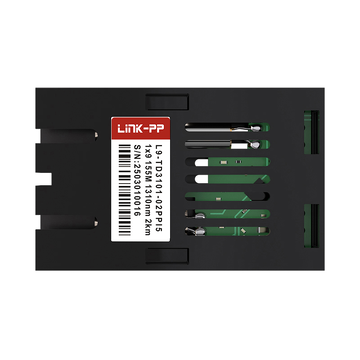

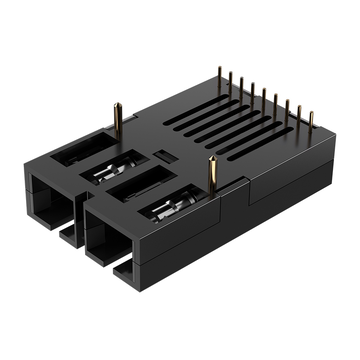

LINK-PP L9-TD3101-02PPI5 Transceptor SDH SONET de 155M, 1310nm, dúplex de 2km, ST MMF 1x9 (Industrial)

Resumen del producto

Producto
LINK-PP L9-TD3101-02PPI5 Transceptor SDH SONET de 155M, 1310nm, dúplex de 2km, ST MMF 1x9 (Industrial)
(SKU)
201053
P / N
L9-TD3101-02PPI5
Precio
10,01 €
Stock
29 en existencia
Vendido
870
Precio unitario 10,01 €
Usuarios nuevos: 9,10 € Cupón en tu primer pedido
Código linkpp2610
Para pedidos superiores a 910,00 € Obtén 13,65 € DESC
Código Linkpp15
Para pedidos superiores a 2.730,00 € Obtén 45,50 € DESC
Código Linkpp50
Para pedidos superiores a 4.550,00 € Obtén 91,00 € DESC
Código Linkpp100
Fabricar: LINK-PPP / N: L9-TD3101-02PPI5SKU: 201053

LINK-PP mas originalesHoja de Datostodas las descargas

Compatible:
LINK-PP
Precios por volumen Niveles online · Cantidad mayor o precio personalizado bajo petición
10.01 €
1–99 piezas
9.51 €
100–999 piezas
9.21 €
1,000–2,999 piezas
8.91 €
3,000–5,999 piezas
8.61 €
≥6,000 piezas

¿Necesita una cantidad superior a estos niveles o desea negociar el precio?

Disponible:
29 en existencia
Envío
21,26 €
a España vía IP de FedEx
Tiempo de entrega estimado : 3 - 6 día.
Garantía de 5 años Devoluciones 15-Dias Intercambio de 15 días
Garantía
  • Ofrecemos una garantía líder en el sector de 5 años.
  • Lea la tabla para detalles de la garantía de todos los productos.
Devoluciones y cambio
  • Los reembolsos se recibirán aproximadamente 5 días hábiles después de la recepción de los artículos devueltos.
  • Los artículos en stock para su reemplazo se pueden enviar en un plazo de 1 día hábil.
  • Lea la política de devoluciones completa para detalles.
Sobre envio libre 90,09 €.
O bien, envíe con su propia cuenta de UPS / FedEx / DHL al finalizar la compra (0,00 € envío).
Cantidad:
Precio Total:
10,01 €

Especificaciones de LINK-PP Transceptor de 155M 1×9

El L9-TD3101-02PPI5 es un transceptor óptico industrial de 155M 1×9 que utiliza un láser FP de 1310 nm para ofrecer distancias de transmisión de hasta 2 km a través de fibra multimodo (MMF) de 62.5/125 μm. Con una fuente de alimentación de 5 V, el módulo integra lógica (LV)PECL para la entrada/salida de datos diferenciales y la detección de señales, lo que garantiza un rendimiento fiable en un rango de temperatura extremo de -40 °C a +85 °C.

LINK-PP Número de refacción L9-TD3101-02PPI5 Nombre del vendedor LINK-PP
Factor de forma 1x9 Velocidad de datos máxima 155Mbps
Longitud de onda 1310nm Distancia máxima del cable 2km
Conector Duplex ST Tipo de fibra MMF
Tipo de transmisor FP Tipo de receptor Código Postal
Sensibilidad del receptor <-32dBm Tensión de alimentación 5V
Entrada/Salida diferencial (LV)PECL Detección de señal (LV)PECL
Rango de temperatura de funcionamiento -40 ° C a + 85 ° C Aplicación

Cajero automático de 155 Mbps

SONET / SDH

100Mbps Ethernet

Sistema de vídeo digital

Otro enlace óptico

Características principales de LINK-PP L9-TD3101-02PPI5

LINK-PP El módulo transceptor L9-TD3101-02PPI5 está diseñado para proporcionar conectividad de fibra óptica a equipos de comunicación compatibles. Su encapsulado 1×9, su diseño de transmisión óptica y su conexión dúplex ST lo hacen idóneo para redes ATM y otros sistemas que requieren una comunicación de datos fiable.

Factor de forma estándar 1×9 para integración en PCB

El encapsulado estándar 1×9 permite montar el transceptor directamente en una placa de circuito compatible. Sus entradas y salidas de datos (LV)PECL facilitan la conexión del módulo con el equipo anfitrión, mientras que la función de detección de señal indica la presencia de una señal óptica.

Velocidad de datos de 155 Mbps para redes ATM

Con una velocidad de datos de 155 Mbps, el transceptor puede utilizarse en equipos ATM que requieren comunicación de datos por fibra óptica. Proporciona una opción de conexión adecuada para conmutadores ATM y otros dispositivos de red compatibles.

Longitud de onda de 1310 nm para transmisión MMF

La longitud de onda de 1310 nm se utiliza para convertir datos eléctricos en señales ópticas para su transmisión a través de fibra multimodo. Esto permite que el módulo funcione con conexiones de fibra compatibles en sistemas de comunicación óptica.

Alcance de 2 km para la transmisión óptica de datos

El transceptor admite conexiones de fibra óptica que cubren distancias de hasta 2 km. Esto permite conectar equipos de red ubicados en diferentes áreas, manteniendo la trayectoria óptica dentro del rango de transmisión especificado.

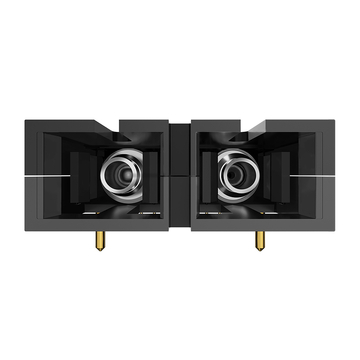

Interfaz ST dúplex para conexiones TX/RX

La interfaz dúplex ST proporciona conexiones independientes para el envío y la recepción de señales ópticas. Cada fibra se conecta a su puerto TX o RX correspondiente, lo que permite que los datos viajen en ambas direcciones entre los dispositivos conectados.


LINK-PP Certificación L9-TD3101-02PPI5 155M 1×9

LINK-PP El modelo L9-TD3101-02PPI5 cumple con los requisitos de calidad y conformidad aplicables, y cuenta con las certificaciones ISO 9001, CE, RoHS y FCC que avalan la calidad del producto y el cumplimiento normativo.

Pruebas de transceptores ópticos

Cada transceptor óptico 1×9 se somete a pruebas de salida óptica, funciones de señal eléctrica y temperatura de funcionamiento para comprobar su rendimiento antes de la entrega.

Certificaciones de calidad L9-TD3101-02PPI5

El módulo cuenta con certificaciones de calidad y cumplimiento que ayudan a verificar su conformidad con los requisitos de fabricación y producto pertinentes.

Compatibilidad con huellas de PCB de múltiples proveedores estándar

El encapsulado estándar de 1×9 pines y la disposición de los pines permiten que el transceptor se adapte a diseños de PCB compatibles utilizados en equipos ópticos de diferentes fabricantes.


Las pruebas rigurosas garantizan un rendimiento fiable de 1×9.

LINK-PP El transceptor L9-TD3101-02PPI5 1×9 se prueba para verificar la salida óptica, la calidad de la señal, la precisión de los datos y el funcionamiento en todo su rango de temperatura nominal. Estas comprobaciones ayudan a verificar su funcionamiento en las condiciones especificadas; obtenga más información en el LINK-PP Centro de soporte para pruebas.

Óptico

Prueba del espectro óptico

Mida el espectro de salida para verificar la precisión de la longitud de onda óptica.

Óptico

Prueba del patrón ocular

Inspeccione el diagrama de ojo para evaluar la calidad de la señal óptica de 155 Mbps.

Óptico

Prueba de tasa de error de bits

Mida las tasas de error de bits para verificar la precisión de la transmisión de datos.

Óptico

Prueba de temperatura

Compruebe el funcionamiento del módulo en el rango de temperatura especificado de -40 °C a +85 °C.


Envío de productos para LINK-PP L9-TD3101-02PPI5 155M 1×9

LINK-PP Los transceptores L9-TD3101-02PPI5 siguen procedimientos de embalaje y envío organizados antes de salir de la fábrica. Un manejo cuidadoso y una correcta organización de la entrega ayudan a proteger los productos y a garantizar una correcta gestión de los pedidos.

Embalaje protector antiestático

Embalaje protector antiestático

Durante la manipulación y el envío, proteja cada módulo con material antiestático.

Protección de transporte resistente a los golpes

Protección de transporte resistente a los golpes

Proteja los paquetes con la protección adecuada para reducir los daños durante el transporte.

Procesamiento y envío rápidos de pedidos.

Procesamiento y envío rápidos de pedidos.

Procesar los pedidos confirmados con prontitud y compartir las actualizaciones de envío con los clientes.

Logística global y entrega internacional

Logística global y entrega internacional

Proporcionar seguimiento de envíos y actualizaciones de entrega para pedidos de clientes internacionales.

LINK-PP L9-TD3101-02PPI5 155M 1×9 Demostración de uso

Coloque el transceptor L9-TD3101-02PPI5 1×9 en el área de montaje designada de la placa de circuito impreso y fije sus pines según el diseño de la placa. Conecte los conectores de fibra óptica ST a los puertos de transmisión y recepción correspondientes, luego encienda el equipo y verifique la conexión óptica.

Soporte técnico L9-TD3101-02PPI5

LINK-PP Ofrece soporte técnico integral, desde la consulta previa a la venta hasta la asistencia posterior a la implementación, garantizando una integración fluida y un rendimiento fiable de la red.

Consulta Técnica Preventa

Consulta Técnica Preventa

Asesoramiento profesional para ayudarle a seleccionar el módulo L9-TD3101-02PPI5 óptimo para el diseño de su red y sus necesidades de aplicación.

Soporte para la verificación de compatibilidad

Soporte para la verificación de compatibilidad

Compatibilidad validada con LINK-PP conmutadores y otras plataformas de red convencionales para una implementación sin problemas.

Asistencia para la implementación e instalación

Asistencia para la implementación e instalación

Guía completa paso a paso para la instalación, configuración y puesta en marcha inicial, lo que garantiza una implementación precisa y un funcionamiento fiable y estable desde el principio.

Garantía técnica a largo plazo

Garantía técnica a largo plazo

Soporte técnico continuo durante todo el ciclo de vida del producto, lo que garantiza la estabilidad a largo plazo para redes empresariales y de nivel operador.

LINK-PP L9-TD3101-02PPI5 155M 1×9 Garantía posventa

LINK-PP Proporciona asistencia posventa para el correcto despliegue y el funcionamiento fiable de los módulos ópticos.

 15 días

Devolución y reembolso sin necesidad de justificación en 15 días

Mantenimiento o reemplazo gratuito

Reemplazo gratuito para artículos defectuosos o que lleguen muertos (DOA) dentro del período inicial.

Mantenimiento gratuito

 Servicio de reparación gratuito para defectos de fabricación durante todo el período de garantía.

Limitaciones

Se aplican exclusiones y condiciones de garantía.
