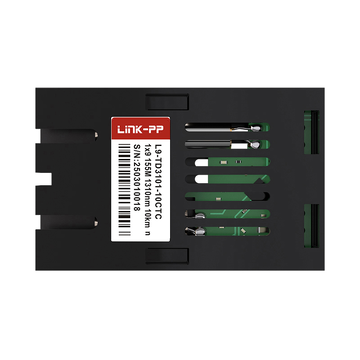

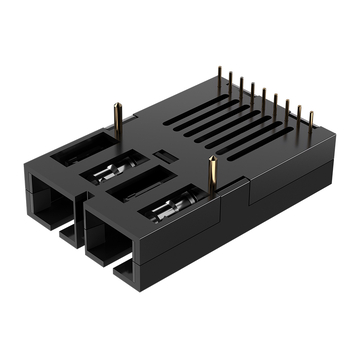

L9-TD3101-10CTC 155m sdh sonet 1310nm 10km duplex st smf 1x9 transceiver
Haga clic para abrir la vista ampliada

LINK-PP L9-TD3101-10CTC Transceptor SONET SDH de 155 m, 1310 nm, dúplex de 10 km, ST SMF 1x9

Resumen del producto

Producto
LINK-PP L9-TD3101-10CTC Transceptor SONET SDH de 155 m, 1310 nm, dúplex de 10 km, ST SMF 1x9
(SKU)
201054
P / N
L9-TD3101-10CTC
Precio
10,92 €
Stock
55 en existencia
Vendido
1K
Precio unitario 10,92 €
Usuarios nuevos: 9,10 € Cupón en tu primer pedido
Código linkpp2610
Para pedidos superiores a 910,00 € Obtén 13,65 € DESC
Código Linkpp15
Para pedidos superiores a 2.730,00 € Obtén 45,50 € DESC
Código Linkpp50
Para pedidos superiores a 4.550,00 € Obtén 91,00 € DESC
Código Linkpp100
Fabricar: LINK-PPP / N: L9-TD3101-10CTCSKU: 201054

LINK-PP mas originalesHoja de Datostodas las descargas

Compatible:
LINK-PP
Precios por volumen Niveles online · Cantidad mayor o precio personalizado bajo petición
10.92 €
1–99 piezas
10.37 €
100–999 piezas
10.05 €
1,000–2,999 piezas
9.72 €
3,000–5,999 piezas
9.39 €
≥6,000 piezas

¿Necesita una cantidad superior a estos niveles o desea negociar el precio?

Disponible:
55 en existencia
Envío
21,26 €
a España vía IP de FedEx
Tiempo de entrega estimado : 3 - 6 día.
Garantía de 5 años Devoluciones 15-Dias Intercambio de 15 días
Garantía
  • Ofrecemos una garantía líder en el sector de 5 años.
  • Lea la tabla para detalles de la garantía de todos los productos.
Devoluciones y cambio
  • Los reembolsos se recibirán aproximadamente 5 días hábiles después de la recepción de los artículos devueltos.
  • Los artículos en stock para su reemplazo se pueden enviar en un plazo de 1 día hábil.
  • Lea la política de devoluciones completa para detalles.
Sobre envio libre 90,09 €.
O bien, envíe con su propia cuenta de UPS / FedEx / DHL al finalizar la compra (0,00 € envío).
Cantidad:
Precio Total:
10,92 €

Especificaciones de LINK-PP Transceptor de 155M 1×9

Diseñado para comunicación óptica de 155 Mbps, el L9-TD3101-10CTC combina un transmisor FP de 1310 nm con fibra monomodo para ofrecer distancias de transmisión de hasta 10 km. Admite una fuente de alimentación estándar de 3.3 V o una opcional de 5 V, con entradas y salidas de datos diferenciales CML y una función de detección de señal (LV)TTL. Este transceptor 1×9 está diseñado para operar en un rango de temperatura de 0 °C a +70 °C, lo que garantiza un funcionamiento estable en condiciones de temperatura estándar.

LINK-PP Número de refacción L9-TD3101-10CTC Nombre del vendedor LINK-PP
Factor de forma 1x9 Velocidad de datos máxima 155Mbps
Longitud de onda 1310nm Distancia máxima del cable 10km
Conector Duplex ST Tipo de fibra SMF
Tipo de transmisor FP Tipo de receptor Código Postal
Sensibilidad del receptor <-32dBm Tensión de alimentación 3.3 V (predeterminado) / 5 V (opcional)
Entrada/Salida diferencial CML Detección de señal (LV)TTL
Rango de temperatura de funcionamiento 0 a 70 ℃ Aplicación

Cajero automático de 155 Mbps

SONET / SDH

100Mbps Ethernet

Sistema de vídeo digital

Otro enlace óptico

Características principales de LINK-PP L9-TD3101-10CTC

LINK-PP El L9-TD3101-10CTC está diseñado para equipos de comunicación por fibra óptica que requieren una transmisión de datos fiable a largas distancias. Su encapsulado estándar 1×9, la transmisión óptica de 1310 nm y la conexión dúplex ST lo hacen adecuado para sistemas de vídeo digital y otros sistemas de comunicación óptica.

Factor de forma estándar 1×9 para integración en PCB

El encapsulado estándar 1×9 permite montar el transceptor directamente en una placa de circuito compatible. Sus conexiones de datos CML enlazan el módulo con el equipo anfitrión, mientras que la función de detección de señal TTL indica la presencia de una señal óptica.

Conectividad de 155 Mbps para sistemas de vídeo digital

La velocidad de datos de 155 Mbps es compatible con equipos de vídeo digital que utilizan transmisión por fibra óptica. Proporciona una forma fiable de transferir datos de vídeo entre dispositivos compatibles mediante conexiones ópticas.

Longitud de onda de 1310 nm para la transmisión de señales ópticas

El módulo utiliza una longitud de onda de 1310 nm para convertir datos eléctricos en señales ópticas para su transmisión por fibra óptica. Esta longitud de onda proporciona la conexión óptica necesaria para la comunicación entre equipos transmisores y receptores compatibles.

Alcance de transmisión de 10 km para conexiones de red.

El transceptor admite conexiones de fibra óptica a distancias de hasta 10 km. Esto permite que equipos compatibles ubicados en diferentes lugares intercambien datos a través de una ruta de fibra óptica extendida.

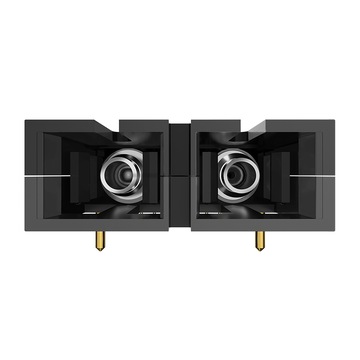

Puertos ST dúplex para transferencia de datos bidireccional

La interfaz dúplex ST utiliza dos puertos de fibra óptica independientes para transmitir y recibir señales ópticas. Este diseño proporciona rutas distintas para los datos entrantes y salientes entre el transceptor y el equipo conectado.


LINK-PP Certificación L9-TD3101-10CTC 155M 1×9

LINK-PP El módulo transceptor L9-TD3101-10CTC cumple con los requisitos establecidos de gestión de calidad y cumplimiento de productos, incluidas las normas ISO 9001, CE, RoHS y FCC, para garantizar una fabricación consistente y la fiabilidad del producto.

Pruebas de transceptores ópticos

Las pruebas se centran en la salida óptica de 1310 nm, las señales eléctricas CML, la detección de señales TTL y el rendimiento de la transmisión para comprobar las funciones operativas clave del módulo.

Certificaciones de calidad L9-TD3101-10CTC

El transceptor cuenta con las certificaciones de calidad y cumplimiento pertinentes, lo que confirma que cumple con los estándares aplicables en materia de calidad del producto y los requisitos reglamentarios.

Compatibilidad con huellas de PCB de múltiples proveedores estándar

Su disposición estándar de 1×9 pines proporciona a los diseñadores de equipos una referencia de diseño de PCB consistente, lo que facilita la integración en plataformas de hardware compatibles de diferentes fabricantes.


Las pruebas rigurosas garantizan un rendimiento fiable de 1×9.

LINK-PP El transceptor L9-TD3101-10CTC 1×9 se prueba a través de múltiples etapas de inspección para evaluar su rendimiento óptico, operación eléctrica y calidad de transmisión. Cada prueba ayuda a identificar problemas potenciales y confirmar que el módulo cumple con sus requisitos especificados; explore más en el LINK-PP Centro de soporte para pruebas.

Óptico

Prueba del espectro óptico

Compruebe el perfil de emisión de 1310 nm para obtener una calidad de salida óptica uniforme.

Óptico

Prueba del patrón ocular

Inspeccione los patrones de señal recibidos para comprobar la claridad y la sincronización de los pulsos.

Óptico

Prueba de tasa de error de bits

Evaluar los datos recibidos a través de un enlace de prueba para detectar errores de transmisión.

Óptico

Prueba de temperatura

Verifique el funcionamiento del módulo en su rango de temperatura nominal de 0 °C a +70 °C.


Envío de productos para LINK-PP L9-TD3101-10CTC 155M 1×9

LINK-PP Los transceptores L9-TD3101-10CTC se empaquetan y manipulan siguiendo los procedimientos de envío establecidos antes de su despacho. El procesamiento de pedidos y la organización de las entregas se coordinan para mantener los envíos organizados y brindar a los clientes información actualizada.

Embalaje protector antiestático

Embalaje protector antiestático

Aplique protección antiestática para ayudar a prevenir daños durante la manipulación del producto.

Protección de transporte resistente a los golpes

Protección de transporte resistente a los golpes

Proteja cada envío contra impactos durante la carga, el transporte y la descarga.

Procesamiento y envío rápidos de pedidos.

Procesamiento y envío rápidos de pedidos.

Confirmaremos los detalles del pedido con prontitud y organizaremos el envío, proporcionando actualizaciones puntuales.

Logística global y entrega internacional

Logística global y entrega internacional

Comparta los detalles de seguimiento para que los clientes puedan monitorear sus envíos internacionales en línea.

LINK-PP Demostración de uso del L9-TD3101-10CTC 155M 1×9

Monte el transceptor óptico L9-TD3101-10CTC en la placa de circuito impreso compatible de 1×9 pines y suelde sus pines a las conexiones correspondientes de la placa. Conecte los cables de fibra óptica dúplex ST a los puertos TX y RX, encienda el equipo y compruebe el estado del enlace óptico.

Soporte técnico L9-TD3101-10CTC

LINK-PP Ofrece soporte técnico integral, desde la consulta previa a la venta hasta la asistencia posterior a la implementación, garantizando una integración fluida y un rendimiento fiable de la red.

Consulta Técnica Preventa

Consulta Técnica Preventa

Asesoramiento profesional para ayudarle a seleccionar el módulo L9-TD3101-10CTC óptimo para el diseño de su red y las necesidades de su aplicación.

Soporte para la verificación de compatibilidad

Soporte para la verificación de compatibilidad

Compatibilidad validada con LINK-PP conmutadores y otras plataformas de red convencionales para una implementación sin problemas.

Asistencia para la implementación e instalación

Asistencia para la implementación e instalación

Guía completa paso a paso para la instalación, configuración y puesta en marcha inicial, lo que garantiza una implementación precisa y un funcionamiento fiable y estable desde el principio.

Garantía técnica a largo plazo

Garantía técnica a largo plazo

Soporte técnico continuo durante todo el ciclo de vida del producto, lo que garantiza la estabilidad a largo plazo para redes empresariales y de nivel operador.

LINK-PP L9-TD3101-10CTC 155M 1×9 Garantía posventa

LINK-PP Proporciona asistencia posventa para el correcto despliegue y el funcionamiento fiable de los módulos ópticos.

 15 días

Devolución y reembolso sin necesidad de justificación en 15 días

Mantenimiento o reemplazo gratuito

Reemplazo gratuito para artículos defectuosos o que lleguen muertos (DOA) dentro del período inicial.

Mantenimiento gratuito

 Servicio de reparación gratuito para defectos de fabricación durante todo el período de garantía.

Limitaciones

Se aplican exclusiones y condiciones de garantía.

Tabla de comparación de modelos

LINK-PP

Productos a juego

Fotos NÚMERO DE LA TARJETA DE IDENTIDA Mareas Ideales para Lecciones Precio Stock Añadir al Carrito

Descargar

Dibujo de producto L9-TD3101-10CTC.pdf

Preguntas y Respuestas

Aún no hay preguntas

Sé el primero en preguntar sobre las especificaciones, la compatibilidad o el plazo de entrega.

¿Alguna pregunta?
  • A:
    Sí, precisamente para eso está diseñado este módulo. La serie L9-TDxx01-xxCTC está especificada para diseños de telecomunicaciones de baja velocidad que cubren FDDI, ATM a 100 y 125 Mbps, y SONET OC-3 más SDH STM-1, y el L9-TD3101-10CTC es el miembro monomodo de 1310 nm y 10 km con una interfaz ST dúplex. La velocidad la establece la tarjeta de línea, no el módulo, así que instálelo donde el host proporcione el reloj tributario de 155 Mbps. Si su plataforma espera un SFP en lugar de un 1x9 soldado, este no es el formato adecuado. by LINK-PP Soporte técnico
  • A:
    Esta variante no. El L9-TD3101-10CTC tiene un rango de temperatura de 0 a 70 grados Celsius, por lo que debe utilizarse en un espacio con temperatura controlada. Los modelos de la familia L9-TD con un amplio rango de temperatura son los que funcionan entre -40 y 85 grados, y puede ver la diferencia directamente en la tabla comparativa de esta página. Si su gabinete funciona fuera del rango de 0 a 70 grados, especifique uno de esos modelos y mantenga la misma configuración de 1x9 y la alimentación de 3.3 V. by LINK-PP Soporte técnico
  • A:
    Publicamos la señal del lado de recepción porque es lo que limita el enlace, y la del lado de transmisión queda a su criterio de presupuesto. Para la planificación, estime una salida de entre -3 y -5 dBm para una fuente FP de 1310 nm a 155 Mbps, y luego añada la pérdida de fibra a su longitud de onda, además de las pérdidas por conectores y empalmes. En un tramo de 10 km con una atenuación de 0.2 dB por kilómetro, esto equivale aproximadamente a 2 dB de fibra. Si necesita el valor exacto para la aprobación del diseño, consúltenos y le enviaremos las características ópticas completas. by LINK-PP Soporte técnico
  • A:
    Sí para la parte eléctrica, no para el presupuesto óptico. Los cuatro miembros de la familia L9-TD3101 comparten el formato 1x9, la alimentación de 3.3 V y la sensibilidad del receptor de -32 dBm, por lo que son compatibles en cuanto a pines y negociarán a 155 Mbps sin necesidad de modificar la tarjeta host. La diferencia radica en la fibra: esta alcanza los 10 km en fibra monomodo, mientras que las secciones de 2 km solo utilizan fibra multimodo. Es importante que la fibra coincida con la sección, no al revés. by LINK-PP Soporte técnico
