El L9-SC315501-20PTI5 admite enlaces de telecomunicaciones STM-1 y OC-3 de 155 Mbps con transmisión bidireccional de fibra única a través de fibra monomodo de hasta 20 km. Utiliza una configuración óptica de 1310 nm-TX/1550 nm-RX impulsada por un láser FP, un receptor PIN y una fuente de alimentación dedicada de 5 V, totalmente especificada para temperaturas de funcionamiento extremas de -40 °C a 85 °C.
| LINK-PP Número de refacción | L9-SC315501-20PTI5 | Nombre del vendedor | LINK-PP |
| Factor de forma | 1x9 | Velocidad de datos máxima | 155Mbps |
| Longitud de onda | 1310nm-TX / 1550nm-RX | Distancia máxima del cable | 20km |
| Conector | SC símplex | Tipo de fibra | SMF |
| Tipo de transmisor | FP | Tipo de receptor | Código Postal |
| Sensibilidad del receptor | <-32dBm | Tensión de alimentación | 5V |
| Entrada/Salida diferencial | (LV)PECL | Detección de señal | (LV)TTL |
| Rango de temperatura de funcionamiento | -40 ... 85 ° C | Aplicación |
Aplicación WDM SDH STM-1 / SONET OC-3 Fast Ethernet |

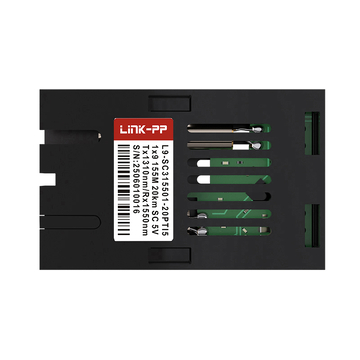

LINK-PP El L9-SC315501-20PTI5 es un transceptor óptico industrial STM-1/OC-3 1×9 BiDi de 155M diseñado para una comunicación fiable por fibra única. Admite longitudes de onda de transmisión de 1310 nm y de recepción de 1550 nm, distancias de transmisión de hasta 20 km a través de fibra monomodo y una interfaz SC simplex para aplicaciones de redes industriales.

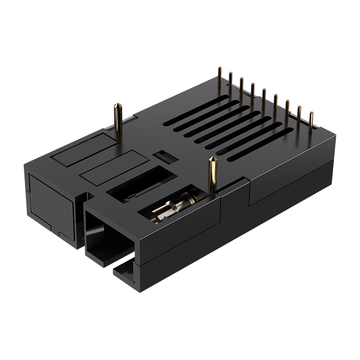

El encapsulado MSA 1×9, estándar en la industria, permite un montaje sencillo en placas de circuito impreso compatibles, lo que facilita su integración en equipos de comunicación industrial. Incorpora entradas y salidas diferenciales (LV)PECL, junto con detección de señal (LV)TTL, para garantizar conexiones eléctricas fiables y la monitorización del estado del enlace.
Este transceptor BiDi, compatible con velocidades de datos de hasta 155 Mbps, proporciona conectividad óptica fiable para sistemas de comunicación STM-1 y OC-3 a través de una sola fibra. Permite una transmisión de datos estable entre dispositivos de red industriales, lo que lo hace idóneo para equipos de telecomunicaciones e instalaciones de comunicación remota.
La tecnología WDM integrada utiliza 1310 nm para la transmisión y 1550 nm para la recepción, lo que permite la comunicación bidireccional a través de una sola fibra óptica. Al combinarse con un transceptor compatible de 1550 nm TX/1310 nm RX, proporciona canales ópticos independientes para una transmisión de datos fiable en ambas direcciones.
Este módulo, compatible con distancias de transmisión de hasta 20 km a través de fibra monomodo, proporciona conectividad fiable entre dispositivos de red mediante enlaces de fibra óptica de largo alcance. Es ideal para sistemas de comunicación industrial, interconexiones entre edificios y redes de telecomunicaciones que requieren transmisión óptica a media distancia.

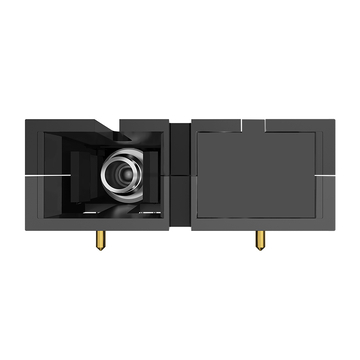

La interfaz SC simplex admite comunicación óptica bidireccional a través de una sola fibra, lo que ayuda a reducir los requisitos de cableado de fibra en comparación con las conexiones de doble fibra. Su diseño de conector seguro simplifica la instalación de la fibra, mientras que su bajo rendimiento EMI ayuda a reducir las interferencias electromagnéticas en los equipos de comunicación industrial.
El LINK-PP El transceptor óptico BiDi 1×9 L9-SC315501-20PTI5 cumple con los rigurosos estándares globales de la industria, y cuenta con las certificaciones ISO 9001, CE, RoHS y FCC para garantizar la seguridad y la calidad.
Cada transceptor BiDi 1×9 se somete a rigurosas pruebas de rendimiento óptico y de temperatura para garantizar un funcionamiento impecable en entornos de campo exigentes.
Las homologaciones oficiales confirman que el módulo cumple con estrictos estándares de seguridad medioambiental, compatibilidad electromagnética y fiabilidad en la fabricación.
El módulo transceptor cuenta con una configuración de pines estándar de la industria que se adapta sin problemas a las placas base existentes en diversas plataformas de diferentes proveedores.
Cada transceptor óptico 1×9 BiDi se somete a exhaustivas verificaciones ópticas y eléctricas para garantizar una comunicación estable de una sola hebra en condiciones de campo exigentes. Para consultar nuestros procedimientos y criterios de verificación detallados, visite la página web. LINK-PP Centro de soporte para pruebas.
Verifique con precisión las salidas de doble longitud de onda y el ancho espectral del láser.
Evaluar la claridad de la señal óptica para garantizar una transmisión de forma de onda nítida.
Medir la precisión de la transmisión de una sola hebra a través de enlaces de red continuos.
Evaluar la estabilidad de los transceptores bidireccionales en ciclos térmicos industriales extremos.
Cada LINK-PP El transceptor L9-SC315501-20PTI5 1×9 viene embalado con medidas de protección especiales para evitar daños durante su manipulación y transporte a larga distancia. Nuestros socios de envío internacionales de confianza garantizan que sus pedidos lleguen de forma segura y puntual a cualquier parte del mundo.
Proteja los circuitos electrónicos sensibles de las descargas electrostáticas dañinas durante su manipulación.
Proteja los componentes ópticos contra impactos repentinos durante el transporte de carga a larga distancia.
Acelere los flujos de trabajo de gestión de pedidos para garantizar tiempos de envío rápidos desde el almacén.
Coordinar servicios de transporte fiables para garantizar la entrega puntual de los productos en todo el mundo.
Fije los pines 1×9 a la placa de circuito impreso principal, conecte el conector SC simplex a la fibra monomodo y empareje con un módulo de transmisión (TX) de 1550 nm y recepción (RX) de 1310 nm. Esta configuración proporciona una sincronización de datos instantánea y estable de 155 Mbps en redes SDH/SONET industriales, sistemas de automatización de servicios eléctricos y sistemas de señalización en vías férreas.
LINK-PP Ofrece soporte técnico integral, desde la consulta previa a la venta hasta la asistencia posterior a la implementación, garantizando una integración fluida y un rendimiento fiable de la red.
Asesoramiento profesional para ayudarle a seleccionar el módulo L9-SC315501-20PTI5 óptimo para el diseño de su red y sus necesidades de aplicación.
Compatibilidad validada con LINK-PP conmutadores y otras plataformas de red convencionales para una implementación sin problemas.
Guía completa paso a paso para la instalación, configuración y puesta en marcha inicial, lo que garantiza una implementación precisa y un funcionamiento fiable y estable desde el principio.
Soporte técnico continuo durante todo el ciclo de vida del producto, lo que garantiza la estabilidad a largo plazo para redes empresariales y de nivel operador.
LINK-PP Proporciona asistencia posventa para el correcto despliegue y el funcionamiento fiable de los módulos ópticos.
Devolución y reembolso sin necesidad de justificación en 15 días
Reemplazo gratuito para artículos defectuosos o que lleguen muertos (DOA) dentro del período inicial.
Servicio de reparación gratuito para defectos de fabricación durante todo el período de garantía.
Se aplican exclusiones y condiciones de garantía.
Compatible | LINK-PP | LINK-PP | LINK-PP | LINK-PP | LINK-PP |
Velocidad de datos (máx.) | 155Mbps | 155Mbps | 155Mbps | 155Mbps | 155Mbps |
Longitud de onda | 1310nm-TX / 1550nm-RX | 1310nm-TX / 1550nm-RX | 1310nm-TX / 1550nm-RX | 1310nm-TX / 1550nm-RX | 1550nm-TX / 1310nm-RX |
Conector | SC símplex | SC símplex | SC símplex | SC símplex | SC símplex |
Distancia del cable (máx.) | 20km | 20km | 20km | 20km | 20km |
Temperatura de Funcionamiento | -40 ... 85 ° C | -10 ... 70 ° C | -40 ° C a 85 ° C | -10 ... 70 ° C | -40 ° C a 85 ° C |
Factor de forma | 1x9 | 1x9 | 1x9 | 1x9 | 1x9 |
Tipo de fibra | SMF | SMF | SMF | SMF | SMF |
Tipo de transmisor | FP | FP | FP | FP | FP |
Tipo de receptor | Código Postal | Código Postal | Código Postal | Código Postal | Código Postal |
Tensión de alimentación | 5V | 3.3V | 3.3V | ||
Entrada/Salida diferencial | (LV)PECL | (LV)PECL | (LV)PECL | (LV)PECL | (LV)PECL |
Detección de señal | (LV)TTL | (LV)TTL | (LV)PECL | (LV)PECL | (LV)PECL |
Aplicación | Aplicación WDM SDH STM-1 / SONET OC-3 Fast Ethernet | Aplicación WDM SDH STM-1 / SONET OC-3 Fast Ethernet | Aplicación WDM, SDH STM-1 / SONET OC-3, Fast Ethernet | Aplicación WDM SDH STM-1 / SONET OC-3 Fast Ethernet | Aplicación WDM, SDH STM-1 / SONET OC-3, Fast Ethernet |
