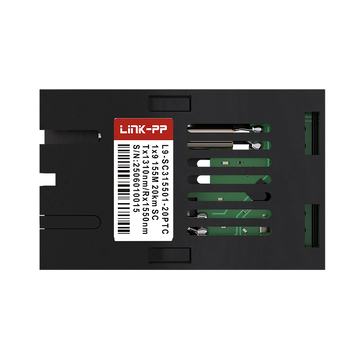

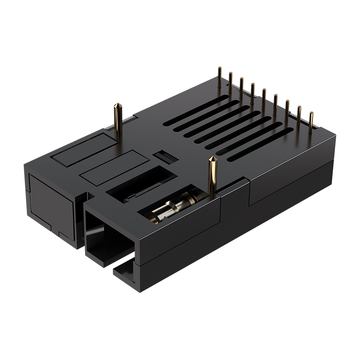

El L9-SC315501-20PTC es un transceptor óptico STM-1 OC-3 1×9 BiDi de 155M diseñado para enlaces bidireccionales de fibra única sobre fibra monomodo (SMF) de hasta 20 km. Este módulo, alimentado a +3.3 V e integrado con un transmisor FP y un receptor de fotodiodo PIN, admite de forma fiable un rango de temperatura de funcionamiento de -10 °C a 70 °C.
| LINK-PP Número de refacción | L9-SC315501-20PTC | Nombre del vendedor | LINK-PP |
| Factor de forma | 1x9 | Velocidad de datos máxima | 155Mbps |
| Longitud de onda | 1310nm-TX / 1550nm-RX | Distancia máxima del cable | 20km |
| Conector | SC símplex | Tipo de fibra | SMF |
| Tipo de transmisor | FP | Tipo de receptor | Código Postal |
| Sensibilidad del receptor | <-32dBm | Tensión de alimentación | 3.3V |
| Entrada/Salida diferencial | (LV)PECL | Detección de señal | (LV)TTL |
| Rango de temperatura de funcionamiento | -10 ... 70 ° C | Aplicación |
Aplicación WDM SDH STM-1 / SONET OC-3 Fast Ethernet |
LINK-PP El transceptor bidireccional L9-SC315501-20PTC proporciona conectividad STM-1/OC-3 de 155 Mbps a través de 20 km mediante una fibra monomodo. Combina una carcasa estándar 1×9, longitudes de onda bidireccionales y una interfaz SC simplex fácil de usar.
El encapsulado físico adopta un formato estándar de la industria de 1×9, que cumple plenamente con el Acuerdo de Múltiples Proveedores (MSA). Integra entradas/salidas diferenciales (LV)PECL y detección de señal (LV)TTL, manteniendo al mismo tiempo una protección ESD certificada y una interferencia electromagnética (EMI) muy baja.
Diseñada para admitir los protocolos SDH STM-1 y SONET OC-3, esta interfaz ofrece una transmisión de datos constante de 155 Mbps. Su uso está muy extendido en redes de transmisión metropolitanas, anillos de acceso de telecomunicaciones y proyectos de modernización de sistemas heredados.
El diseño óptico combina un canal de transmisión (TX) de 1310 nm con un canal de recepción (RX) de 1550 nm para admitir tráfico dúplex completo en un único núcleo de fibra. Esta combinación óptica reduce los costos de implementación al duplicar el rendimiento de datos por tramo de fibra.
El diseño del enlace óptico permite la transmisión continua de señales a través de tramos de fibra monomodo de hasta 20 km sin amplificación intermedia. Su balance de potencia equilibrado garantiza una baja atenuación de la señal en bucles de red de alcance medio y enlaces de distribución en campus universitarios.
Un conector óptico SC de un solo puerto permite una inserción rápida y segura de los cables de conexión gracias a su fiable sistema de bloqueo mecánico. Este formato de conector simplex minimiza el espacio que ocupa en el panel de distribución óptica, a la vez que garantiza un contacto físico estable.
Este transceptor óptico BiDi L9-SC315501-20PTC 1×9 está fabricado bajo la gestión de calidad ISO 9001 y cumple plenamente con las normas internacionales CE, RoHS y FCC.
Cada módulo BiDi 1×9 de 155M se somete a pruebas ópticas y eléctricas exhaustivas para garantizar una transmisión estable de fibra única antes de su envío.
Estas homologaciones, que cumplen con los estándares del sector, verifican que cada transceptor cumple con las estrictas directrices internacionales de seguridad electromagnética y protección del medio ambiente.
La disposición estándar de 1×9 pines garantiza una integración mecánica y eléctrica perfecta en diversos diseños de placas base.
Cada transceptor 155M 1×9 BiDi pasa inspecciones de rendimiento rigurosas para garantizar una salida óptica consistente y la integridad de la señal en el campo. Para obtener procedimientos de prueba detallados, visite la página web. LINK-PP Centro de soporte para pruebas.
Compruebe que se utilicen longitudes de onda duales para evitar la superposición espectral en una misma fibra.
Examine la calidad de la forma de onda del transmisor óptico para verificar que la señal sea nítida.
Medir la integridad de la transmisión de paquetes para garantizar enlaces de comunicación bidireccionales fiables.
Validar el rango de temperatura de funcionamiento para garantizar una estabilidad constante del enlace de una sola hebra.
Cada transceptor L9-SC315501-20PTC 1×9 BiDi se empaqueta de forma segura para garantizar una entrega sin contratiempos en rutas de tránsito internacionales. Los procedimientos de manipulación fiables y los protocolos de cumplimiento optimizados garantizan un envío rápido directamente a su ubicación.
Proteja los componentes ópticos sensibles contra descargas electrostáticas durante el transporte.
Absorbe eficazmente los impactos físicos para proteger los módulos contra daños durante su manipulación.
Gestionar los envíos salientes con prontitud para garantizar plazos de entrega predecibles.
Colabora con empresas de mensajería internacionales de confianza para garantizar envíos seguros a todo el mundo.
Monte el módulo transceptor L9-SC315501-20PTC directamente en la placa de circuito impreso principal y conecte una sola fibra mediante el puerto SC simplex. Al trabajar con un módulo 1×9 compatible de 1550 nm-TX/1310 nm-RX en la misma línea, se obtiene una conectividad STM-1/OC-3 de 155 Mbps sin interrupciones para redes de acceso de fibra y equipos de telecomunicaciones heredados.
LINK-PP Ofrece soporte técnico integral, desde la consulta previa a la venta hasta la asistencia posterior a la implementación, garantizando una integración fluida y un rendimiento fiable de la red.
Asesoramiento profesional para ayudarle a seleccionar el módulo L9-SC315501-20PTC óptimo para el diseño de su red y las necesidades de su aplicación.
Compatibilidad validada con LINK-PP conmutadores y otras plataformas de red convencionales para una implementación sin problemas.
Guía completa paso a paso para la instalación, configuración y puesta en marcha inicial, lo que garantiza una implementación precisa y un funcionamiento fiable y estable desde el principio.
Soporte técnico continuo durante todo el ciclo de vida del producto, lo que garantiza la estabilidad a largo plazo para redes empresariales y de nivel operador.
LINK-PP Proporciona asistencia posventa para el correcto despliegue y el funcionamiento fiable de los módulos ópticos.
Devolución y reembolso sin necesidad de justificación en 15 días
Reemplazo gratuito para artículos defectuosos o que lleguen muertos (DOA) dentro del período inicial.
Servicio de reparación gratuito para defectos de fabricación durante todo el período de garantía.
Se aplican exclusiones y condiciones de garantía.
Compatible | LINK-PP | LINK-PP | LINK-PP | LINK-PP | LINK-PP |
Velocidad de datos (máx.) | 155Mbps | 155Mbps | 155Mbps | 155Mbps | 155Mbps |
Longitud de onda | 1310nm-TX / 1550nm-RX | 1310nm-TX / 1550nm-RX | 1310nm-TX / 1550nm-RX | 1310nm-TX / 1550nm-RX | 1550nm-TX / 1310nm-RX |
Conector | SC símplex | SC símplex | SC símplex | SC símplex | SC símplex |
Distancia del cable (máx.) | 20km | 20km | 20km | 20km | 20km |
Temperatura de Funcionamiento | -10 ... 70 ° C | -10 ... 70 ° C | -40 ... 85 ° C | -40 ° C a 85 ° C | -40 ° C a 85 ° C |
Factor de forma | 1x9 | 1x9 | 1x9 | 1x9 | 1x9 |
Tipo de fibra | SMF | SMF | SMF | SMF | SMF |
Tipo de transmisor | FP | FP | FP | FP | FP |
Tipo de receptor | Código Postal | Código Postal | Código Postal | Código Postal | Código Postal |
Tensión de alimentación | 3.3V | 3.3V | 5V | ||
Entrada/Salida diferencial | (LV)PECL | (LV)PECL | (LV)PECL | (LV)PECL | (LV)PECL |
Detección de señal | (LV)TTL | (LV)PECL | (LV)TTL | (LV)PECL | (LV)PECL |
Aplicación | Aplicación WDM SDH STM-1 / SONET OC-3 Fast Ethernet | Aplicación WDM SDH STM-1 / SONET OC-3 Fast Ethernet | Aplicación WDM SDH STM-1 / SONET OC-3 Fast Ethernet | Aplicación WDM, SDH STM-1 / SONET OC-3, Fast Ethernet | Aplicación WDM, SDH STM-1 / SONET OC-3, Fast Ethernet |
