molex 761015001 compatible link-pp lp22bc01003 sfp+ 2x2 cage&connector with emi spring finger press-fit through hole right angle
クリックして展開ビューを開きます

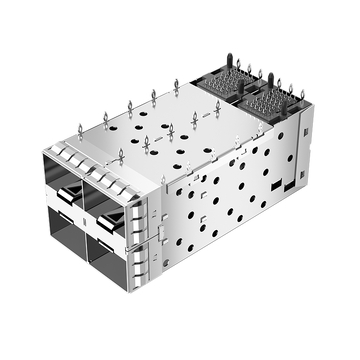

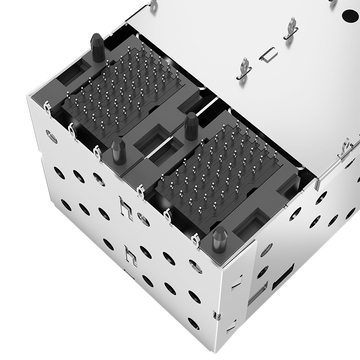

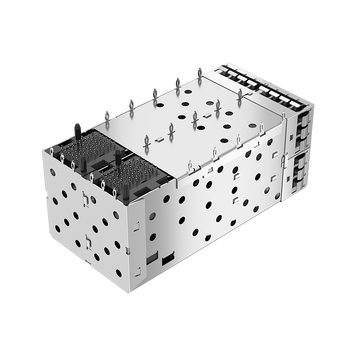

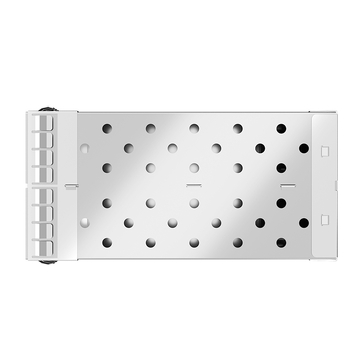

モレックス761015001互換性あり LINK-PP LP22BC01003 SFP+ 2x2 ケージ&コネクタ、EMIスプリングフィンガー圧入スルーホール直角

製品概要

製品
モレックス761015001互換性あり LINK-PP LP22BC01003 SFP+ 2x2 ケージ&コネクタ、EMIスプリングフィンガー圧入スルーホール直角
SKU
203448
P / N
LP22BC01003
価格
1,001円
ステージ0
230在庫あり
SOLD
7.8K
単価 1001円
新規ユーザー: 1,597円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 159,650円 以上 2,395円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 478,950円 以上 7,983円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 798,250円 以上 15,965円 オフ
CPコード Linkpp100
P / N: LP22BC01003SKU: 203448

Molex 761015001と互換性がありますデータシートすべてのダウンロード

互換性:
Molex
LINK-PP
互換性のあるP/N:
760655001
761015001
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
1001円
1~99個
857円
100~999個
750円
1,000~4,999個
713円
5,000~9,999個
675円
≥10,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
230在庫あり
運送:
2,883円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,805円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
1001円

モレックス761015001互換性あり LINK-PP LP22BC01003 SFP+ 2x2 ケージ&コネクタ(EMIスプリングフィンガー付き)

LINK-PP 部品番号 LP22BC01003 モレックス 部品番号
761015001
カテゴリー別 ケージ付きレセプタクル、連結 (2x2) フォームファクター SFP +
包装 トレイパッケージング 装着タイプ スルーホール、直角
ポートマトリクス構成 2x2ポート ポート数 4
動作温度範囲 -40 –85°C 終了 圧入
付属のライトパイプ いいえ 高さ (インチ/mm) 1.005/25.53
長さ (インチ/mm) 2.490/63.25 幅(Width) (インチ/mm)
1.142/29.00

機種比較表

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LP22BC01003.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    そうかもしれません。トレイは手作業での配置やトレイフィーダーに適しており、テープ&リールラインには適していません。ラインがリール用に設定されている場合は、同じシリーズのリール対応タイプを注文してください。トレイをリールに再梱包するのは時間がかかり、向きの保証も失われてしまうからです。 by LINK-PP テクニカルサポート
  • A:
    いいえ。平らなラムとサポートプレートを備えたプレス機を使用し、一回のストロークでプレスしてください。約21Nの力で40本のテールをプレスするのは、手作業の圧力をはるかに超えています。また、2x2の本体を不均一にプレスすると、先頭のテール列が傾いたり曲がったりします。 by LINK-PP テクニカルサポート
  • A:
    全長は2列で63.25mm、列ピッチは約31.6mm、幅は29.00mmで2列分です。ページには正確なピッチは記載されていないため、フットプリントを決定する前にサンプルを測定してください。4つのポートで0.1mmの誤差があると、挿入時に問題が発生します。 by LINK-PP テクニカルサポート
  • A:
    いいえ、その場合はこの部品が正しいです。このパイプは、LEDからフロントパネルへ光を運ぶためだけに存在します。インジケーターがベゼルの裏側のストリップボード上にある場合、パイプ付きのケージはコスト増と不要なベゼル機能の追加につながります。LEDの位置がポートの開口部と一致していることを確認してください。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.9

    レビューなし

  • 5スター
    92%
    4スター
    8%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
R *** n
コロンビア
確認済みの購入
5.0
2026-07-18
2番目のロットは、ピッチとメッキに関して最初のロットと一致しました。また、4つのポートすべてに同じ力でテストモジュールが挿入できることを確認しました。2x2のシェルがわずかにねじれていると、1つのポートがしっかり閉まり、他のポートが緩くなるためです。
T *** t
ウクライナ
確認済みの購入
4.0
2026-05-01
星4つにしたのは、ページにはポート間のピッチが記載されておらず、全長しか記載されていないためです。2x2の部品の場合、PCB設計者が必要とするのはピッチであり、サンプルからそれを導き出す必要がありました。
A *** y
イスラエル
確認済みの購入
5.0
2026-02-07
32個すべてのユニットについて、それぞれ4箇所でポート間隔を測定しました。最大偏差は0.02mmで、-40℃から85℃までの100回の熱サイクル後も0.01mmしか変化しませんでした。ポートあたりの挿入力は21~23Nで、200回の嵌合サイクル後も保持力を維持するにはしっかりと引っ張る必要がありましたが、これは毎月ケーブル交換を行うポートに求められる性能です。
T *** n
Ireland
確認済みの購入
5.0
2025-12-13
ライトパイプを使用しないことで部品が短く安価になり、この製品ではポートインジケーターがベゼルの裏側に配置された別個のストリップボード上にあるため、コストはかかりません。設計上、ライトパイプでフロントパネルに光を伝送する必要がある場合は、ライトパイプ付きのタイプをご注文ください。このケージにライトパイプを後付けするのは現実的ではありません。
H *** n
ポルトガル
確認済みの購入
5.0
2025-11-30
2x1パーツを2つ組み合わせるよりも、2x2パーツを連結する方が優れている点は、機械的な構造にあります。1つのシェルに4つのポートがあれば、中央でぐらつくことはありません。そのため、1.6mm厚のボードに40本のテールを押し込んでも、ブロック全体が直角を保ちます。以前のボードで2x1ケージを2つ試したところ、押し込んだ後に継ぎ目が0.15mm開いてしまい、1つのポートが詰まってしまいました。
