molex 757145002 compatible link-pp lp22bc01203 sfp+ 2x2 cage&connector with emi spring finger inner light pipe press-fit

モレックス757145002互換性あり LINK-PP LP22BC01203 SFP+ 2x2 ケージ&コネクタ、EMIスプリングフィンガー内蔵ライトパイプ圧入式

製品概要

製品
モレックス757145002互換性あり LINK-PP LP22BC01203 SFP+ 2x2 ケージ&コネクタ、EMIスプリングフィンガー内蔵ライトパイプ圧入式
SKU
203392
P / N
LP22BC01203
価格
1,740円
ステージ0
500在庫あり
SOLD
9.5K
単価 1740円
新規ユーザー: 1,597円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 159,650円 以上 2,395円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 478,950円 以上 7,983円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 798,250円 以上 15,965円 オフ
CPコード Linkpp100
P / N: LP22BC01203SKU: 203392

Molex 757145002と互換性がありますデータシート3Dモデルすべてのダウンロード

互換性:
Molex
LINK-PP
互換性のあるP/N:
757145002
760455002
760915002
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
1740円
1~9個
1653円
10~99個
1566円
100~999個
1479円
1,000~2,499個
1392円
≥2,500個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
500在庫あり
運送:
2,883円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,805円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
1740円

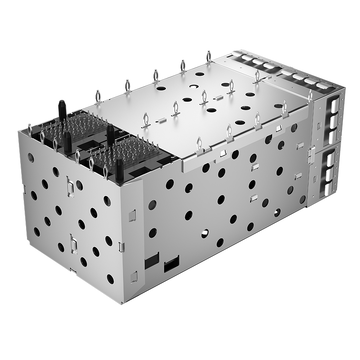

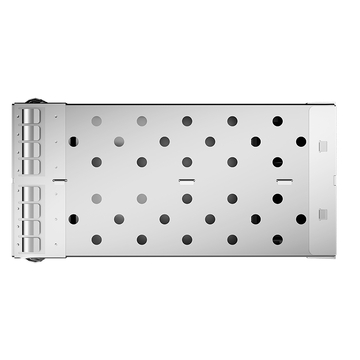

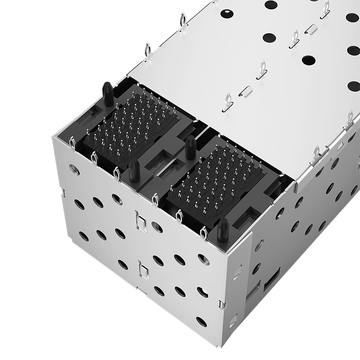

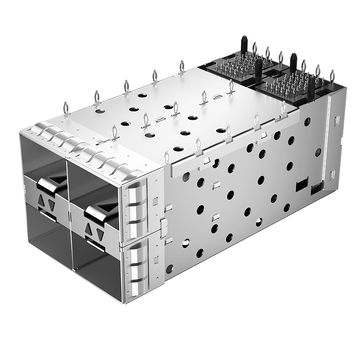

モレックス757145002互換性あり LINK-PP LP22BC01203 SFP+ 2x2 ケージコネクタ(EMIスプリングフィンガー内蔵ライトパイプ)

LINK-PP 部品番号 LP22BC01203 モレックス 部品番号 757145002
カテゴリー別 ケージ フォームファクター SFP +
特長 EMIシールド付き 装着タイプ スルーホール、直角
ポートマトリクス構成 2x2ポート ポート数 4
動作温度範囲 -40 –85°C PCB 取り付けスタイル スルーホール - 圧入
付属のライトパイプ インナーライトパイプあり 高さ (インチ/mm) 1.005/25.53
長さ (インチ/mm) 2.490/63.25 幅(Width) (インチ/mm)
1.142/29.00

機種比較表

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LP22BC01203.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    このコネクタは、最低500回の嵌合サイクルに耐えるように設計されています。保持力は12N程度から始まり、200サイクル後には15%程度低下しますが、それでもモジュールがしっかりと固定されるために必要な力を十分に上回っています。実際には、摩耗するのはケージではなくモジュールのラッチ部分です。毎日パッチを貼り直すポートの場合は、ケージを交換する前にモジュールを交換することを検討してください。 by LINK-PP テクニカルサポート
  • A:
    圧入方式は、1.6mm厚の4層FR4基板で、穴の仕上がり寸法が0.6mm±0.05mm、パッドの環状部が0.25mm以上であれば良好に機能します。コネクタに熱サイクルが発生せず、光学開口部にフラックスが入らないという利点があります。銅箔が薄い4層基板の場合は、圧入力を1.3kN以下に抑え、基板を下に支えてください。基板の厚さが0.8mm以下の場合は、はんだ付け方式を使用してください。 by LINK-PP テクニカルサポート
  • A:
    はい、ガイドは-40℃までの耐熱性を持つポリカーボネートブレンドで成形されており、ケージは-40℃から85℃までの耐熱性を持っています。低温での破損モードは脆化であるため、パネルからの曲げ荷重がガイドにかかるような設計は避けてください。ガイドの先端とパネルの間には0.2mmの隙間を確保し、ガイド付近の接着にはシアノアクリレート系接着剤を使用しないでください。低温環境でポリカーボネートが割れる原因となります。 by LINK-PP テクニカルサポート
  • A:
    パネル開口部は、ケージ基準面に対して±0.3mmの誤差を想定してください。ガイドには成形時に約0.5mmの遊びが組み込まれているため、0.3mmのずれでもクリアな光が得られます。0.4mmを超えると、光が弱くなったり、位置がずれたりします。パネルの図面をお送りいただければ、金型を切削する前に、ガイドの位置を基準面に対して確認いたします。 by LINK-PP テクニカルサポート
  • A:
    この部品は内部ガイドのみを備えているため、ポートごとに1つの表示(通常はリンク状態)を伝送します。リンク状態とアクティビティ状態の両方が必要な場合は、同じ2x2ファミリーの内部バージョンと外部バージョンの両方が必要です。2色のLEDを1つのガイドに駆動することもできますが、その場合、リンク状態とアクティビティ状態を一目で区別する機能が失われます。ほとんどの産業用設計では、リンク状態のみを使用し、アクティビティ状態は別のフロントパネルLEDに表示します。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 5

    レビューなし

  • 5スター
    100%
    4スター
    0%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
R *** t
米国
確認済みの購入
5.0
2025-11-14
ライトパイプが図面よりもわずかに低い位置にあるため、パネルの開口部を0.3mm修正する必要がありましたが、これは一度限りの変更です。製品の品質は問題ありません。
彼
India
確認済みの購入
5.0
2025-08-28
シェルはコネクタと一体成形されているため、ケージとコネクタの間にEMIが漏れる隙間がありません。以前の2ピース構造の設計では、800MHz付近で4dBのピークが発生し、完全には解決できませんでした。この部品ではそのピークが解消され、基板上の変更点はケージのみです。
L *** e
Australia
確認済みの購入
5.0
2025-07-31
周囲温度45℃、10G LRで4つのポートすべてを使用して96時間のバーンインテストを実施しました。CRCエラーやリンクドロップは発生せず、DDM温度はすべて62℃以下でした。また、テスト中にサイトのリセットをシミュレートするために20回の電源サイクルを実行しましたが、すべてのポートが3秒以内に復旧しました。この設計はそのまま出荷予定で、ケージやパネルに変更を加える必要はありません。
K *** k
Thailand
確認済みの購入
5.0
2025-07-20
これを、2ピース構造のケージと別体のコネクタを組み合わせたものと比較しました。一体型コネクタを採用することで、基板上のスペースを4mm節約でき、組み立て工程も1つ削減できたため、1回の量産で価格差を回収できました。
に
Argentina
確認済みの購入
5.0
2025-06-15
2週間で120個をプレス加工しました。プレス力は1.0~1.2kNで安定しており、ハウジングのひび割れやテールの曲がりもありませんでした。この工程での再加工率はゼロになりました。
