LP22BC01103 sfp+ 2x2 cage connector with emi spring finger inner outer light pipe press-fit through hole right angle
クリックして展開ビューを開きます

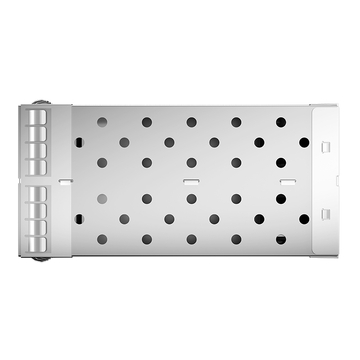

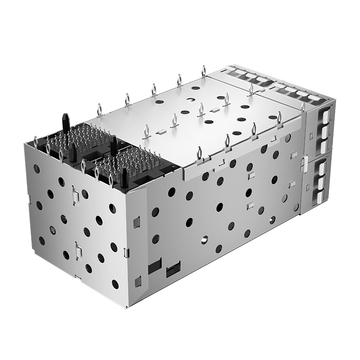

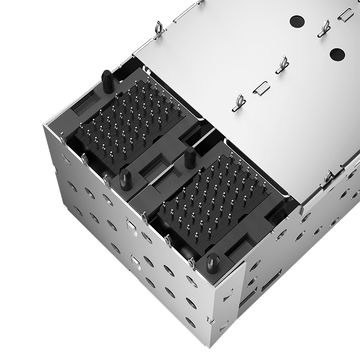

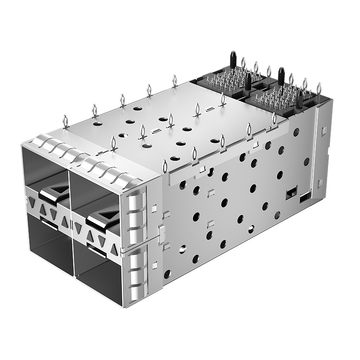

LP22BC01103 SFP+ 2x2 ケージコネクタ、EMIスプリングフィンガー、インナー/アウターライトパイプ、圧入式スルーホール、直角

製品概要

製品
LP22BC01103 SFP+ 2x2 ケージコネクタ、EMIスプリングフィンガー、インナー/アウターライトパイプ、圧入式スルーホール、直角
SKU
203156
P / N
LP22BC01103
価格
1,740円
ステージ0
950在庫あり
SOLD
1.2K
単価 1740円
新規ユーザー: 1,597円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 159,650円 以上 2,395円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 478,950円 以上 7,983円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 798,250円 以上 15,965円 オフ
CPコード Linkpp100
P / N: LP22BC01103SKU: 203156

LINK-PP オリジナルデータシートすべてのダウンロード

互換性:
Molex
LINK-PP
互換性のあるP/N:
LP22BC01103
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
1740円
1~9個
1653円
10~99個
1566円
100~999個
1479円
1,000~2,499個
1392円
≥2,500個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
950在庫あり
運送:
2,883円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,805円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
1740円

LINK-PP LP22BC01103 SFP+ 2x2 ケージコネクタ(EMIスプリングフィンガー内蔵/外付けライトパイプ付き)

LINK-PP 部品番号 LP22BC01103 部品の状態 有効
カテゴリー別 ケージとコネクタ フォームファクター SFP +
ケージ 銅合金、ニッケルメッキ THICKNESS 0.25 mm
包装 トレイパッキング 装着タイプ スルーホール、直角
ポートマトリクス構成 2x2ポート ポート数 4
動作温度範囲 -40 –85°C PCB 取り付けスタイル スルーホール - 圧入
付属のライトパイプ 内側/外側ライトパイプ付き 高さ (インチ/mm) 1.005/25.53
長さ (インチ/mm) 2.490/63.25 幅(Width) (インチ/mm)
1.142/29.00

機種比較表

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LP22BC01103.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    銅合金の上にニッケルを被せた構造は、湿気に強く、海岸沿いの場所で数ヶ月以内に裸の銅に見られるような変色を防ぎます。ただし、塩水噴霧には対応していないため、シャーシが直接塩分を含んだ空気にさらされる場合は、基板側にコンフォーマルコーティングを施し、ガスケットを使用してケージ内部を乾燥状態に保ってください。 by LINK-PP テクニカルサポート
  • A:
    いいえ。平らなラムとサポートプレートを備えたプレス機を使用し、一回のストロークでまっすぐに押し付けてください。2x2の本体は剛性があるので役立ちますが、約20Nのテールが96個あるということは、合計で1000ニュートンをはるかに超える力になります。手で押すと部品が傾き、先端のテールが曲がってしまいます。 by LINK-PP テクニカルサポート
  • A:
    はい、それらは異なる地点に配線されます。内側のパイプはモジュールレベルに配置され、ポートごとのステータスを伝送します。外側のパイプはケージの上部に配置され、ケージレベルの表示を伝送します。ベゼルには2組の開口部が必要で、外側の開口部はポートの中心線から遠いため、フロントパネルのレイアウトは写真ではなくケージの図面に基づいて計画してください。 by LINK-PP テクニカルサポート
  • A:
    全長は2列4ポートで63.25mm、列ピッチは約31.6mm、幅は29.00mmで2列分です。このページには正確なピッチは記載されていないため、PCBフットプリントを決定する前にサンプルを測定してください。4ポートで0.1mmの誤差があると、挿入時に問題が発生する可能性があります。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.9

    レビューなし

  • 5スター
    95%
    4スター
    5%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
広告
アラブ首長国連邦
確認済みの購入
5.0
2026-11-02
我々はこれを、同じ密度の競合他社製ケージと比較した。競合他社製ケージは厚さが0.2mm厚く、価格も18%高かった。また、ライトパイプは別売りだった。シャーシ1台あたり12個のケージを使用する場合、その差額で金型費用を賄うことができた。
E *** d
ベトナム
確認済みの購入
5.0
2026-04-08
2番目のロットは、ピッチとメッキの外観において最初のロットと一致しました。また、ライトパイプの端が0.1mm以内の精度で面一になっていることも確認しました。パイプが突き出ていると、組み立て時にベゼルに引っかかってしまうためです。
A *** y
ギリシャ
確認済みの購入
5.0
2026-03-15
実用的な注意点として、トレイの梱包はしっかりしていますが、部品はサイズに比べて重いです。トレイを開ける際は、床の上ではなく作業台の上で行ってください。落下すると角から部品が落ちてしまい、角が曲がってしまうと圧力がかからなくなるためです。
A *** y
ポルトガル
確認済みの購入
4.0
2025-09-05
星4つにしたのは、ページにはポート間のピッチが記載されておらず、全長と全幅しか記載されていないためです。2x2の部品の場合、ピッチはPCB設計者が必要とする数値であり、サンプルからそれを導き出す必要がありました。
R *** k
Malaysia
確認済みの購入
5.0
2025-08-14
全24個のユニットについて、それぞれ4箇所でポートピッチを測定したところ、最大偏差は0.02mmでした。ポートあたりの挿入力は21~24Nで、1つのポートで500回の嵌合・脱着サイクル後も保持力は12N以上を維持していました。ラボのシャーシ内で四半期ごとにケーブル交換が行われる部品にとって、このサイクル寿命こそが、今後も購入し続けるかどうかの決め手となります。
