SFP ケージとコネクタ

LINK-PP LP11ACS1000 SFP 1x1ケージはんだ付け式、EMIスプリングフィンガー付き LINK-PP 部品番号 LP11ACS1000 部品ステータス アクティブ コネクタスタイル ケージ コネクタタイプ SFP パッケージ トレイパッケージ 取り付けタイプ スルーホール、直角 ポートマトリックス構成 1x1 ポート ポート数 1 動作温度範囲 -55 – 85°C PCB 取り付けスタイル はんだ付け ライトパイプ なし EMI 封じ込め機能タイプ EMI スプリング 高さ (インチ/mm) 9.75/0.384 長さ (インチ/mm) 48.75/1.919 幅 (インチ/mm) 15.10/

LINK-PP LP21A602001 SFP 2x1 ケージ コネクタ EMI スプリング フィンガーリンク付き link-pp 部品番号 LP21A602001 部品ステータス アクティブ コネクタ スタイル ケージ付きレセプタクル、ギャング (2x1) コネクタ タイプ SFP データ レート (最大)(Gb/s) 4 Gb/s 取り付けタイプ スルーホール、直角終端 プレスフィット 特徴 EMI シールド ポート マトリックス構成 2x1 ポート ポート数 2 動作温度範囲 -40 – +85°C 付属ライトパイプ なし 長さ (インチ/mm) 2.490/63.25 幅 (インチ/mm) 0.551/14.00

LINK-PP LP11ACS2000S REVB SFP 1x1 ケージ（EMI スプリング フィンガー付き） LINK-PP 部品番号 LP11ACS2000S REVB 部品ステータス アクティブ コネクタスタイル ケージ コネクタタイプ SFP 取り付けタイプ スルーホール、直角終端 はんだ付け ポートマトリックス構成 1x1 ポート ポート数 1 特徴 EMIシールド PCB 取り付けスタイル スルーホール - はんだ付け付属 ライトパイプ なし EMI封じ込め機能タイプ EMIスプリング 高さ (インチ/mm) 0.384/9.75 長さ (インチ/mm) 1.919/48.75 幅 (インチ/mm) 0.591/15.10 動作時

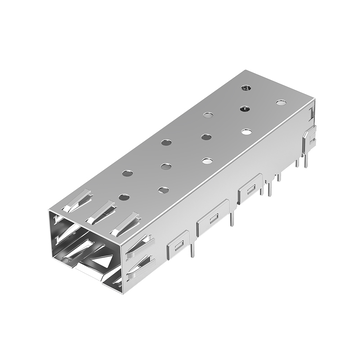

LINK-PP LP11ACS2000 1x1 SFPケージ仕様 LINK-PP LP11ACS2000は、標準SFPトランシーバーモジュールとの信頼性の高い統合のために設計された1x1 SFPケージです。ニッケルメッキ銅合金構造、効果的な電磁シールドのための統合EMIスプリングフィンガー、確実な機械的保持と従来のはんだ付けなしでPCBアセンブリを簡素化する直角スルーホール圧入マウント設計が特徴です。動作温度範囲は-55℃～+85℃で、LP11ACS2000は要求の厳しいネットワークで安定したパフォーマンスを発揮するように設計されています。

LINK-PP LP21AC01201 2x1 SFP ケージ コネクタ (内部ライトパイプ付き) Link-pp 部品番号 LP21AC01201 部品ステータス アクティブ コネクタ スタイル ケージ付きレセプタクル、ギャング (2x1) コネクタ タイプ SFP データ レート (最大)(Gb/s) 4 取り付けタイプ スルーホール、直角終端 プレスフィット 特徴 EMI シールド ポート マトリックス構成 2x1 ポート ポート数 2 動作温度範囲 -40 – +85°C プラグイン I/O アプリケーション SFP 付属ライトパイプ (内部ライトパイプ付き) ケージ材質 銅 全合金 30u” 長さ (インチ/

LINK-PP LP11AC02000 REVB1 SFP 1x1 ポートケージ スルーホールプレスフィット EMI スプリングフィンガー付き LINK-PP 部品番号 LP11AC02000 REVB1 部品ステータス アクティブ コネクタスタイル ケージ コネクタタイプ SFP 取り付けタイプ スルーホール、直角終端 プレスフィット ポートマトリックス構成 1x1 ポート ポート数 1 特徴 EMI シールド PCB 取り付けスタイル スルーホール - プレスフィット 付属ライトパイプ なし EMI 封じ込め機能タイプ EMI スプリング 高さ (インチ/mm) 0.384/9.75 長さ (インチ/mm) 1.919/48.75 幅 (インチ/mm)

LINK-PP LP22AC01003 SFPケージ＆コネクタ 2x2ポート プレスフィット式 EMIスプリングフィンガー付き LINK-PP 部品番号 LP22AC01003 部品ステータス アクティブ コネクタスタイル ケージ コネクタタイプ SFP パッケージ トレイパッケージ 取り付けタイプ スルーホール、直角 ポートマトリックス構成 2x2 ポート ポート数 4 動作温度範囲 -40～85℃ PCB取り付けスタイル スルーホール - プレスフィット 付属ライトパイプ なし 高さ (インチ/mm) 0.992/25.20 長さ (インチ/mm) 2.490/63.25 幅 (インチ/mm) 1.132/28.75

LINK-PP LP22AC01201 REVB SFPケージコネクタ 2x2ポート プレスフィット式 内部ライトパイプ付き LINK-PP 部品番号 LP22AC01201 REVB 部品ステータス アクティブ コネクタスタイル ケージ コネクタタイプ SFP ケージ 銅合金、Ni メッキ パッケージ トレイ パッケージ ポートマトリックス構成 2x2 ポート ポート数 4 動作温度範囲 -40 – 85°C 取り付けスタイル スルーホール、直角 付属ライトパイプ インナーライトパイプ終端 プレスフィット 高さ (インチ/mm) 25.20/0.992 長さ (インチ/mm) 63.25/2.490 幅 (

LINK-PP LP21AC01001 REVA6 SFP 2x1 ケージ＆コネクタ（EMIスプリングフィンガー付き） LINK-PP 部品番号 LP21AC01001 REVA6 部品ステータス アクティブ コネクタスタイル ケージ付きレセプタクル、ギャング (2x1) コネクタタイプ SFP データレート (最大)(Gb/s) 4 取り付けタイプ スルーホール、直角終端 プレスフィット 機能 EMI シールド ポートマトリックス構成 2x1 ポート ポート数 2 動作温度範囲 -40 – +85°C プラグイン可能な I/O アプリケーション SFP 長さ (インチ/mm) 2.490/63.25 幅 (インチ/mm) 0.551/14.00

LINK-PP LP22CC01103 SFP28 2X2 ケージ&コネクタ (EMI スプリング フィンガー ライト パイプ付き) LINK-PP 部品番号 LP22CC01103 部品ステータス アクティブ コネクタスタイル ケージ コネクタタイプ SFP28 ケージ 銅合金、ニッケルメッキ パッケージ トレイパッケージ ポートマトリックス構成 2x2 ポート ポート数 4 動作温度範囲 -40～85℃ 取り付けスタイル スルーホール、直角 ライトパイプ インナー/アウター ライトパイプ終端 プレスフィット 高さ (インチ/mm) 1.000/25.40 長さ (インチ/mm) 2.490/63.25 幅

LINK-PP LP11AC02000 REVB SFP 1x1 ケージ プレスフィット EMI スプリングフィンガー付き LINK-PP 部品番号 LP11AC02000 REVB 部品ステータス アクティブ コネクタスタイル ケージ コネクタタイプ SFP 取り付けタイプ スルーホール、直角終端 プレスフィット ポートマトリックス構成 1x1 ポート ポート数 1 特徴 EMIシールド PCB 取り付けスタイル スルーホール - プレスフィット 付属ライトパイプ なし EMI封じ込め機能タイプ EMIスプリング 高さ (インチ/mm) 0.384/9.75 長さ (インチ/mm) 1.919/48.75 幅 (インチ/mm) 0.571/14.50

LINK-PP LP24AC01001 2x4ポートSFPケージコネクタ（ライトパイプなし） Link-pp 部品番号 LP24AC01001 部品ステータス アクティブ コネクタスタイル ケージ付きレセプタクル、ギャング（2x4） コネクタタイプ SFP ケージ材質 銅合金 30μインチ以上 メッキ厚さ 0.25 mm プラスチックハウジング 高温対応 LCP、UL94 V-0 スプリング ステンレス鋼 ポートマトリックス構成 2x4ポート ポート数 8 動作温度範囲 -40～85℃ プラグイン可能なI/Oアプリケーション SFP 付属ライトパイプ ライトパイプなし パッケージ トレイパッケージ

LINK-PP LP14AC02000S SFP 1x4 ケージ プレスフィット EMI スプリングフィンガー付き LINK-PP 部品番号 LP14AC02000S 部品ステータス アクティブ コネクタスタイル ケージ コネクタタイプ SFP ポートマトリックス構成 1x4 ポート ポート数 4 動作温度範囲 -40～85℃ 取り付けスタイル スルーホール、直角 付属ライトパイプ なし 終端 プレスフィット 高さ (インチ/mm) 0.384/9.75 長さ (インチ/mm) 1.969/50.00 幅 (インチ/mm) 2.254/57.25

LINK-PP LP26AC01001 SFP 2x6 ケージ&コネクタ（EMIスプリングフィンガー付き） LINK-PP 部品番号 LP26AC01001 部品ステータス アクティブ コネクタスタイル ケージ付きレセプタクル、ギャング (2x6) コネクタタイプ SFP データレート (最大)(Gb/s) 4 取り付けタイプ スルーホール、直角終端 プレスフィット 機能 EMI シールド ポートマトリックス構成 2x6 ポート ポート数 12 動作温度範囲 -40 ～ 85°C 付属ライトパイプ - 高さ (インチ/mm) 1.012/25.70 幅 (インチ/mm) 3.376/85.75 長さ (インチ/mm) 2.490/63.25

LINK-PP LP22AC01001 SFPケージ＆コネクタ 2x2ポート プレスフィット式 EMIスプリングフィンガー付き LINK-PP 部品番号 LP22AC01001 部品ステータス アクティブ コネクタスタイル ケージ コネクタタイプ SFP パッケージ トレイパッケージ 取り付けタイプ スルーホール、直角 ポートマトリックス構成 2x2 ポート ポート数 4 動作温度範囲 -40～85℃ PCB取り付けスタイル スルーホール - プレスフィット 付属ライトパイプ なし 高さ (インチ/mm) 1.005/25.53 長さ (インチ/mm) 2.490/63.25 幅 (インチ/mm) 1.142/29.00

LINK-PP LP28AC01001 2x8 SFPケージコネクタ（EMIスプリングフィンガー付き） LINK-PP 部品番号 LP28AC01001 部品ステータス アクティブ コネクタスタイル ケージ付きレセプタクル、ギャング (2x8) コネクタタイプ SFP データレート (最大)(Gb/s) 4 取り付けタイプ スルーホール、直角終端 プレスフィット 機能 EMI シールド ポートマトリックス構成 2x8 ポート ポート数 16 動作温度範囲 -40 – 85°C 付属ライトパイプ なし 高さ (インチ/mm) 1.061/26.95 幅 (インチ/mm) 2.490/63.25 長さ (インチ/mm)
