LP22CC01103 sfp28 2x2 cage assembly with integrated connector with emi spring finger light pipe
クリックして展開ビューを開きます

LP22CC01103 SFP28 2x2 ケージアセンブリ、一体型コネクタ、EMIスプリングフィンガーライトパイプ付き

製品概要

製品
LP22CC01103 SFP28 2x2 ケージアセンブリ、一体型コネクタ、EMIスプリングフィンガーライトパイプ付き
SKU
188710
P / N
LP22CC01103
価格
1,176円
ステージ0
105在庫あり
SOLD
10K
単価 1176円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
P / N: LP22CC01103SKU: 188710

LINK-PP オリジナルデータシートすべてのダウンロード

互換性のあるP/N:
LP22CC01103
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
1176円
1~99個
1020円
100~999個
900円
1,000~4,999個
807円
5,000~9,999個
725円
≥10,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
105在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,696円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
1176円

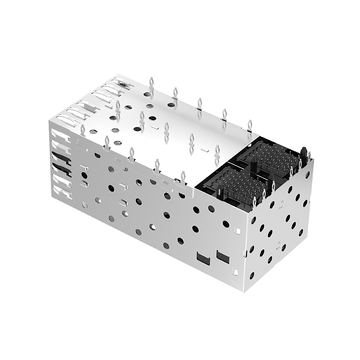

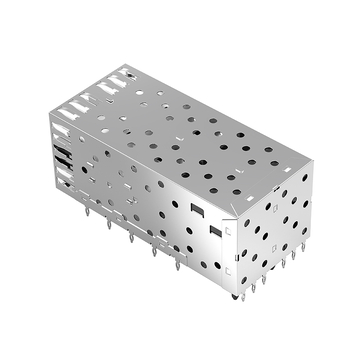

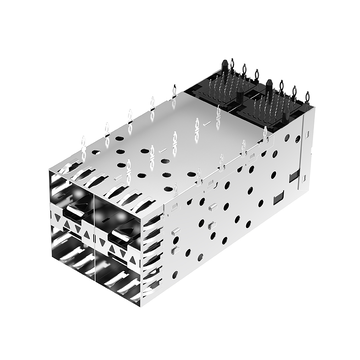

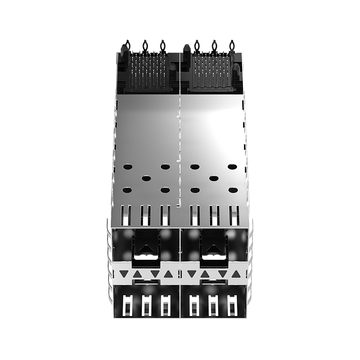

LINK-PP LP22CC01103 SFP28 2x2 ケージアセンブリ、一体型コネクタ、EMIスプリングフィンガーライトパイプ付き

LINK-PP 部品番号 LP22CC01103 部品の状態 有効
カテゴリー別 統合コネクタ付きケージアセンブリ フォームファクター SFP28
最大データレート 28 Gbps 特長 EMIシールド付き
ポートマトリクス構成 2x2 ポート数 4
付属のコネクタ はい ヒートシンク付属 いいえ
付属のライトパイプ はい EMI抑制機能のタイプ スプリングフィンガーズ
終了 圧入 装着タイプ スルーホール、直角
尾の長さ(インチ/ミリメートル) 0.091/2.30 推奨基板厚(インチ/mm) -
長さ (インチ/mm) 2.490/63.25 幅 (インチ/mm) 1.152/29.25 (参照)
高さ (インチ/mm) 1.014/25.75 ケージ材 ステンレス鋼
お問い合わせメッキ ゴールド ケージプレート ニッケル
動作温度範囲 -40〜+ 85°C パッケージング トレイ

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LP22CC01103 ドキュメント

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    サンプル部品をトレースするのではなく、パネル図面を使用してください。スプリングフィンガーは周囲に対して一定の圧縮力が必要であり、穴が大きすぎるとほとんど接触しないためです。切断面のバリを取り除き、接触バンドの内側のコーティングをマスキングしてください。表面が粗かったり塗装されていると、接着抵抗が増加するためです。板金を発注する前に、手作業で切断したパネルにシェルを1つ仮組みし、各ベイにモジュールを配置した状態で、すべてのラッチが解除されることを確認してください。 by LINK-PP テクニカルサポート
  • A:
    2列に4つのモジュールを配置すると、狭い空間に熱がこもるため、ケージ背面からボックス内の空気を排出する装置まで、通気経路を確保しておく必要があります。上部のソケットから伸びているパッチケーブルは、前面パネルが通気経路が確保されているように見えても、その経路を塞いでしまう可能性があります。また、凹んだベゼルがあると、状況はさらに悪化します。蓋を閉め、4つのポートすべてに電源を供給した状態で、上部ベイの温度を測定し、モジュールのデータシートに記載されている制限値と比較してください。各列にラベルを貼っておくと便利です。 by LINK-PP テクニカルサポート
  • A:
    機械的な筐体はデータレートを決定するものではありませんが、レーン速度が速くなると、ノイズの多いリターンパスに対する許容範囲が狭くなるため、ケージ、フェースプレート、およびボード基準間の接続にはより注意を払う必要があります。スプリングコンタクトバンドには塗料が付着しないようにし、シールドはビアを経由する長い迂回路ではなく、シャーシへの短い経路で接続してください。接続不良は負荷がかかった際にエラーとして現れることが多いため、実際のトラフィックテストと抵抗値の測定で接続を確認してください。 by LINK-PP テクニカルサポート
  • A:
    内側と外側のガイドを備えた4つの開口部は、前面から異なる距離にある2つの独立したランプ列を意味します。ポートごとに1つのエミッタでは両方の列に均等に光を供給できないため、各入力位置の設置面積はベンダーの図面に従う必要があります。2つのグループをそれぞれ独自のピッチで配置し、筐体を閉じた状態で各ソケットの明るさを比較しました。ランプを数ミリメートル動かすと前面パネルに目に見えるため、パネルを切断する前にレイアウトのその部分を固定してください。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.9

    レビューなし

  • 5スター
    94%
    4スター
    6%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
T *** t
確認済みの購入
5.0
2026-11-14
ラックのドアには、配管用の窓が4つ付いています。内側の2つの窓から奥の列が照らされるので、技術者は1つの角度から4つのリンクすべてを読み取ることができます。深夜の交換作業では、これが非常に重要でした。最初のプラグでリンクが仕様範囲内であることが確認できました。:D
R *** x
フィンランド
確認済みの購入
5.0
2026-05-14
リーフスイッチは1つの開口部から4つの25Gアップリンクを受け入れるため、このケージは2つの別々のフレームを置き換えるものでした。壁面にニッケルメッキを施したことで、余分な突起を使わずにシャーシにきれいに接合できました。30個のスイッチを製作しましたが、すべての開口部が最初の挿入でしっかりと固定されました。圧入中にテールが割れることもありませんでした。
C *** d
確認済みの購入
5.0
2025-08-24
2列2段に4つの口。初回でピンが外れた。
R *** w
確認済みの購入
5.0
2025-01-03
外側と内側のライトパイプはどちらもベゼルに取り付けられます。最初のロットはテールが曲がることなく届きました。
N *** n
確認済みの購入
4.0
2024-06-24
8枚のトレイのうち2枚はテープの端が破れていましたが、すべてのケージはボード上にきちんと収まりました。4つの開口部すべてに25Gモジュールが装着され、連結できました。プレス機への取り付けも簡単でした。
