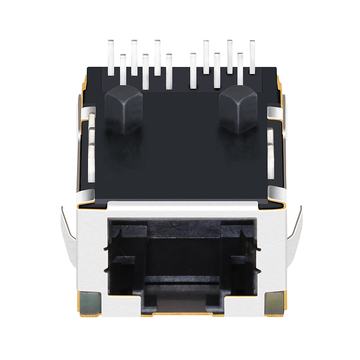

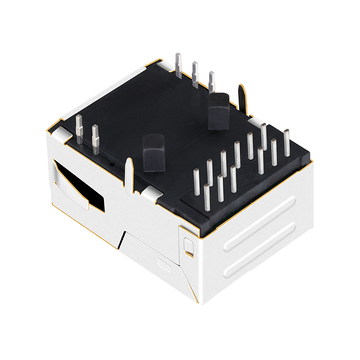

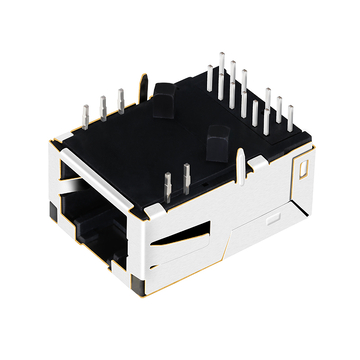

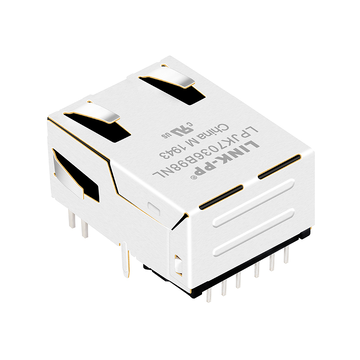

LPJK7036B98NL 1000 base-t low profile gigabit rj45 magjack tab up orange&green yellow led
クリックして展開ビューを開きます

LPJK7036B98NL 1000 Base-T ロープロファイル ギガビット RJ45 Magjack タブアップ オレンジ&グリーン/イエローLED

製品概要

製品
LPJK7036B98NL 1000 Base-T ロープロファイル ギガビット RJ45 Magjack タブアップ オレンジ&グリーン/イエローLED
SKU
175251
P / N
LPJK7036B98NL
価格
643円
ステージ0
5420在庫あり
SOLD
10.8K
単価 643円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJK7036B98NLSKU: 175251

LINK-PP オリジナルデータシートすべてのダウンロード

互換性:
BelFuse
LINK-PP
互換性のあるP/N:
LPJK7036B98NL
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
644円
1~99個
527円
100~599個
463円
600~1,199個
354円
1,200~5,999個
302円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
5420在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 50
合計金額:
643円
パッケージの詳細
50台
1200台
トレイ
40 x 32 x 33 cm
0.01キロ
11.5キロ

LINK-PP LPJK7036B98NL 1000 Base-T ロープロファイル RJ45 ギガビット Mag ジャック、スマートカメラ用 (高さ 11.30mm、オレンジ&グリーン/イエロー LED、タブアップ)

LPJK7036B98NL は速度 10/100/1000 Base-T をサポートし、IEEE 802.3、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。新エネルギー、ゲーム コントローラー、ルーターなどのアプリケーションのサポートに使用できます。

LINK-PP 型番: LPJK7036B98NL コネクタ タイプ ジャック
部品の状態 有効 装着タイプ スルーホール
極数・極数 12p8c (RJ45、イーサネット) アプリケーション-LAN イーサネット(PoEなし)
ポート数 1x1ポート 速度 10/100/1000 Base-T
ラッチ Up ポートあたりのコア数 8
向き 90°角度(右) PCB マウント角度

サイドエントリー

シールド EMI タブ 自律的AI LEDオプション

オレンジ&グリーン/イエロー

PCB FR4 PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm) 0.445/11.30 パッケージの長さ (インチ/mm)

0.957/24.30

パッケージ幅 (インチ/mm) 0.701/17.80 温度 0℃~70℃
Bstサーキット はい AutomDX

はい

ダイオード いいえ コンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX 1CT:1CT 構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LPJK7036B98NL.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    同じシリーズのタブダウンタイプを注文する方が良いでしょう。外形を反転させるとリリース位置が変わるだけでなく、インジケータの脚も反転し、ケーブル出口がスロットの反対側に配置されてしまうため、いずれにしてもパネルの図面を新たに作成する必要があります。電気的には部品はほぼ同じで、1CT:1CTの比率や終端記号も同じですが、機械的な部分は互換性がありません。金型をリリースする前に、2つの機械図面を並べて比較し、新しい基板上のヒートシンクとのクリアランスを再度確認してください。 by LINK-PP テクニカルサポート
  • A:
    確実ではありません。塗装や陽極酸化処理は絶縁体なので、コーティングされたパネルに指がしっかりと密着しているように見えても、シェルが浮いた状態になることがあります。接点部分をマスキングするか、金属のリップをむき出しにして、図面を鵜呑みにするのではなく、組み立て済みのユニットでシェルとフレーム間の距離を測定してください。デジタルリターンへの短い容量性経路は、直接ゼロオームリンクよりも制御が容易です。 by LINK-PP テクニカルサポート
  • A:
    部品の配置箇所が1つ減り、ピックアンドプレース工程が短縮されるため、単価ではなく工程自体が節約につながります。ただし、やり直し作業が伴います。例えば、チャンネルが故障した場合は、トランスだけでなくジャック全体を交換する必要があります。回路図には推奨される終端処理方法が記載されているため、ボブ・スミス抵抗器と高電圧コンデンサは基板上に自分で配置してください。筐体内部に隠された部品については記載されていません。 by LINK-PP テクニカルサポート
  • A:
    製品写真ではなく、機械図面に基づいて寸法を測ってください。弊社の基板では、標準のMagjackはポート横のヒートシンクに干渉しましたが、この製品では干渉しませんでした。ただし、許容範囲はご使用の部品の高さによって異なります。次の3点を確認してください。開口部横の最も高い部分、パネルのスロットの高さ、プラグブーツを装着したときの曲げ半径。ダウンロードパックに図面がない場合は、弊社までお問い合わせください。シールドタブが金属面に接するように、ソルダーマスクをフィンガーコンタクトバンドにかけないでください。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 5

    レビューなし

  • 5スター
    96%
    4スター
    4%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
B *** m
確認済みの購入
5.0
2026-11-15
LPJK7036B98NL、下側のものです。積載位置はシートと一致していました。
D *** n
確認済みの購入
5.0
2026-09-30
クリップはパッチリードの方を向いており、これは上部エントリーパネルに求めていた通りの向きです。1台のユニットでは、ランプの脚が袋から出した際に平らに曲がっていましたが、跡を残さずにまっすぐになりました。梱包は輸送中も問題ありませんでした。
O *** m
確認済みの購入
5.0
2026-07-20
厚さ11.30mmのボディにギガビット対応なので、薄型ベゼルにも収まります。モジュールの取り付けも簡単です。
M *** e
確認済みの購入
5.0
2026-04-30
12ポジション、8ポジションに搭載済み、ランプから離れた位置にペアを配置。ランプの脚を配線する手間も省けます。 =)
S *** n
確認済みの購入
4.0
2026-02-28
2つのバッグには緩衝材が入っていなかったが、本体はきれいだった。プレートの開口部ごとにポートが1つずつあり、本体に追加された6つの位置によって、ペアがランプの脚から離れた位置に保たれていた。
