LPJK7003A98NL 100 1000 base-t low profile gigabit rj45 magjack tab up orange&green yellow led

LPJK7003A98NL 100/1000 Base-T ロープロファイル ギガビット RJ45 Magjack タブアップ オレンジ&グリーン/イエローLED

製品概要

製品
LPJK7003A98NL 100/1000 Base-T ロープロファイル ギガビット RJ45 Magjack タブアップ オレンジ&グリーン/イエローLED
SKU
142506
P / N
LPJK7003A98NL
価格
741円
ステージ0
643在庫あり
SOLD
2.9K
単価 741円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJK7003A98NLSKU: 142506

LINK-PP オリジナルデータシート3Dモデルすべてのダウンロード

互換性のあるP/N:
LPJK7003A98NL
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
740円
1~99個
608円
100~599個
534円
600~1,199個
408円
1,200~5,999個
348円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
643在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 50
合計金額:
741円
パッケージの詳細
50台
1200台
トレイ
40 x 32 x 33 cm
0.01キロ
12.3キロ

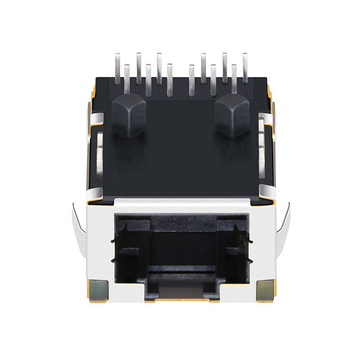

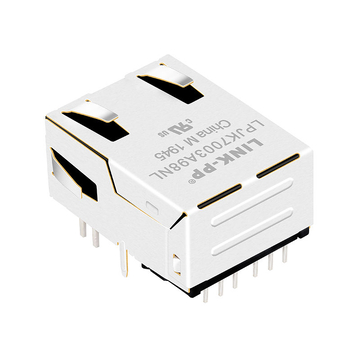

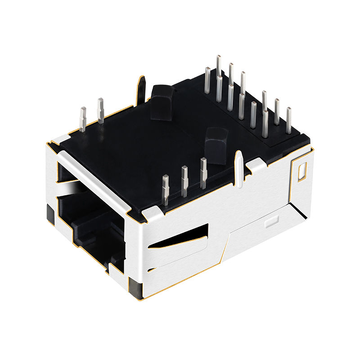

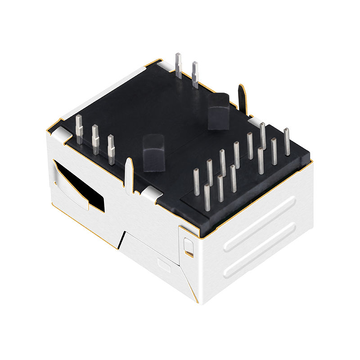

LINK-PP LPJK7003A98NL ロープロファイル RJ45 イーサネット ジャック、10/100/1000 Base-T 統合磁気、オレンジ&グリーン/イエロー LED、タブアップ、RoHS

LINK-PP 型番: LPJK7003A98NL コネクタ タイプ ジャック
部品の状態 有効 装着タイプ スルーホール
極数・極数 8p8c (RJ45、イーサネット) アプリケーション-LAN イーサネット(PoEなし)
ポート数 1x1ポート 速度 10/100/1000 Base-T
ラッチ Up ポートあたりのコア数 8
向き 90°角度(右) PCB マウント角度

サイドエントリー

シールド EMI タブ 自律的AI LEDオプション

オレンジ&グリーン/イエロー

PCB FR4 PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm) 0.445/11.30 パッケージの長さ (インチ/mm)

0.950/24.14

パッケージ幅 (インチ/mm) 0.700/17.78 温度 0℃~70℃
Bstサーキット はい AutomDX

はい

ダイオード いいえ コンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX 1CT:1CT 構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LPJK7003A98NL-図面.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    確かにそうです。なぜなら、コネクタの開口部には8本のピンしかなく、残りはトランスが処理するからです。4対のケーブルは、一般的なCat5eケーブルと同じピンに接続されます。私たちの設計では、追加のピン位置に依存する部分は一切ありませんでした。 by LINK-PP テクニカルサポート
  • A:
    当社の基板では、ポートが100メガビットで安定するとオレンジ色の端子が点灯します。1Gbpsになると消灯し、同じウィンドウ内の緑色の端子が点灯します。技術者はノートパソコンを開かなくても、ネゴシエートされたレートを確認できます。これにより、作業台に戻る手間が省けます。 by LINK-PP テクニカルサポート
  • A:
    高さはトランスではなく、開口部と缶の形状によるものです。この構造ではコイルを横方向に移動させることで、本体をより低く設置できるようにしています。24.14 mmの奥行きが、11.30 mmの高さを実現しています。 by LINK-PP テクニカルサポート
  • A:
    はい、承ります。このリンクをクリックすると詳細が表示されます https://www.l-p.com/製品/438707.htm by LINK-PP テクニカルサポート

ユーザーレビュー

  • 5

    レビューなし

  • 5スター
    97%
    4スター
    3%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
N *** d
確認済みの購入
5.0
2026-11-14
幅は17.78mmで、カバーを閉じた状態です。宣伝通り、レールに干渉しませんでした。
T *** m
Philippines
確認済みの購入
5.0
2026-04-14
当社のカメラは40ミリ秒ごとにフルフレームをセルコントローラに送信しますが、古いボディはカバーに干渉していました。このボディは高さ11.30mmで、8つのコアと内部の磁気部品を備えているため、ギガビットリンクはシフト後も維持されました。オレンジ色のレンズはトリガー障害を示しています。600ユニット出荷、蓋の擦れなし、良好。
E *** y
確認済みの購入
5.0
2025-12-01
コアと磁石は内部に収まっている。耐電圧試験は一発でクリアした。
T *** t
確認済みの購入
5.0
2025-05-22
指でシェルをフレームに押し付ける。説明どおり、古い足跡と一致した。
C *** k
確認済みの購入
5.0
2025-01-22
オレンジと緑、読みやすい。ランプの色もシートの色と合っていた。
