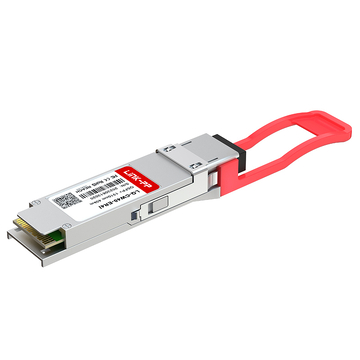

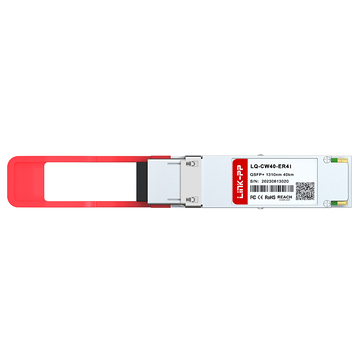

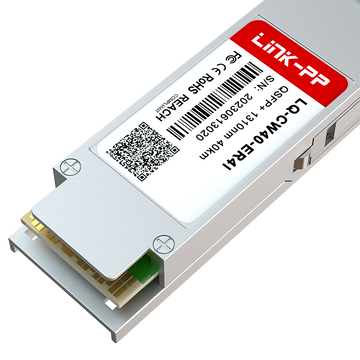

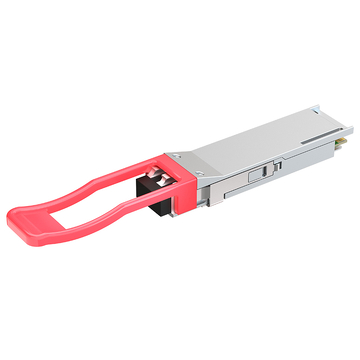

استخدم LINK-PP جهاز الإرسال والاستقبال الضوئي LQ-CW40-ER4I هو جهاز صناعي من فئة 40G QSFP+، يوفر نقل بيانات إجمالي بسرعة 40 جيجابت في الثانية عبر الألياف أحادية النمط (SMF). يتميز الجهاز بليزر DFB عالي الطاقة ومستقبلات APD عالية الحساسية عبر 4 قنوات CWDM، ويعمل ضمن نطاق واسع من درجات الحرارة الصناعية (-40 درجة مئوية إلى +85 درجة مئوية)، مما يضمن توافقًا سلسًا مع بروتوكولات IEEE 802.3ba 40GBASE-ER4 وSFF-8436.
LINK-PP رقم القطعة
LQ-CW40-ER4I
اسم البائع
LINK-PP
شكل عامل
QSFP +
الحد الأقصى لمعدل البيانات
40Gbps
الطول الموجي
1271nm ، 1291nm ، 1311nm ، 1331nm
أقصى مسافة للكابل
40km
الموصل
دوبلكس LC
الإعلام
SMF
نوع الارسال
DFB
نوع المستقبل
APD
تكساس السلطة
-2.7 ~ 4.5dBm
المتلقي حساسية
<-21.2dBm
ميزانية السلطة
18.5dB
استقبال الزائد
-4.5dBm
استهلاك الطاقة
≤3.3W
نطاق الحرارة الشغالة
-40 درجة مئوية إلى + 85 ° C
المضيف FEC
عائلات
بروتوكولات
OTN OTU3، 40G Ethernet، SATA/SAS3، متوافق مع MSA
الميزات الرئيسية ل LINK-PP LQ-CW40-ER4I 40G CWDM4 QSFP+
استخدم LINK-PP يوفر جهاز الإرسال والاستقبال LQ-CW40-ER4I أداءً قويًا لشبكة إيثرنت بسرعة 40 جيجابت في الثانية، ومدى اتصال يصل إلى 40 كيلومترًا، واستهلاكًا منخفضًا للطاقة. بفضل تصميمه باستخدام إلكترونيات ضوئية صناعية من نوع DFB+APD ونظام مراقبة تشخيصية رقمية (DOM)، يضمن هذا الجهاز نقل بيانات موثوقًا وعالي السرعة عبر البنى التحتية الصعبة لشبكات المؤسسات والاتصالات.
LINK-PP وحدة بصرية LQ-CW40-ER4I 40G QSFP+
استخدم LINK-PP تدمج وحدة LQ-CW40-ER4I 40G QSFP+ بنية قابلة للتوصيل السريع مع 4 قنوات 10G، مما يتيح تبديل البيانات عالي الكثافة واتصالًا فائق الموثوقية لشبكات إيثرنت الصناعية عالية النطاق الترددي وشبكات النقل الخلفي للاتصالات.
LQ-CW40-ER4I: اتصال بسرعة 40 جيجابت في الثانية لمفاتيح الشبكة الأساسية في الحرم الجامعي
تم تصميم جهاز LQ-CW40-ER4I خصيصًا لأجهزة التبديل والتوجيه الأساسية في الحرم الجامعي، وهو يوفر تجميعًا سلسًا للروابط بسرعة 40 جيجابت في الثانية، وزمن استجابة منخفض، وتوزيعًا عالي الإنتاجية للبيانات عبر بنى العمود الفقري للمؤسسات وبيئات الشبكات السحابية الموزعة.
وحدة LQ-CW40-ER4I بتقنية CWDM4 لتحسين كفاءة الألياف
من خلال الاستفادة من تقنية CWDM البصرية متعددة الإرسال ذات 4 مسارات، يجمع جهاز LQ-CW40-ER4I أربع قنوات بصرية متميزة بسرعة 10 جيجابت في الثانية على زوج واحد من الألياف، مما يزيد بشكل كبير من سعة النطاق الترددي ويقلل من نفقات نشر كابلات الألياف.
يستخدم جهاز LQ-CW40-ER4I أربعة أطوال موجية مركزية قياسية CWDM - 1271 نانومتر، 1291 نانومتر، 1311 نانومتر، و1331 نانومتر - يتم تشغيلها بواسطة أجهزة إرسال DFB مبردة لضمان نقل طيفي دقيق، وتشتت لوني منخفض، وسلامة إشارة عالية.
وحدة LQ-CW40-ER4I تدعم الإرسال لمسافة 40 كم
بفضل تجهيزه بكاشفات ضوئية APD عالية الحساسية وليزر DFB ممتاز، يدعم جهاز LQ-CW40-ER4I نقلًا يصل مداه إلى 40 كم عبر الألياف أحادية الوضع دون تضخيم خارجي، وهو مثالي لوصلات حافة المترو ووصلات DCI.
وحدة LQ-CW40-ER4I مزودة بواجهة LC مزدوجة
بفضل واجهة بصرية مزدوجة LC قياسية في الصناعة، يوفر جهاز LQ-CW40-ER4I توصيلًا بصريًا سهلًا وسريعًا، واستقرارًا ميكانيكيًا استثنائيًا، وفقدانًا منخفضًا للإدخال عبر توزيعات الألياف المهيكلة المعقدة.
وحدة LQ-CW40-ER4I مزودة بوحدة DOM للمراقبة في الوقت الحقيقي
بفضل نظام المراقبة البصرية الرقمية المتكاملة (DOM)، يسمح جهاز LQ-CW40-ER4I بالتشخيص في الوقت الحقيقي عبر واجهة I2C ثنائية الأسلاك، حيث يقوم بتتبع درجة حرارة جهاز الإرسال والاستقبال والجهد وتيارات انحياز الليزر ومستويات الطاقة البصرية للإرسال/الاستقبال بشكل فعال.
LINK-PP شهادة LQ-CW40-ER4I 40G QSFP+
استخدم LINK-PP يلتزم جهاز LQ-CW40-ER4I بالمعايير التنظيمية العالمية. وهو حاصل على شهادات CE وFCC وUKCA وUL وتوجيهات REACH، ما يجعله يفي بمتطلبات السلامة البيئية والسلامة الدولية الصارمة المتعلقة بالليزر.
تخضع كل وحدة من وحدات LQ-CW40-ER4I لضمان الجودة الصارم من البداية إلى النهاية، بما في ذلك التحقق الآلي من صحة المعلمات الكهروضوئية، واختبار قابلية التشغيل البيني للمفاتيح، وتقييمات سلامة الإشارة المستمرة قبل الشحن النهائي.
شهادات الجودة LQ-CW40-ER4I
LINK-PP تقوم الشركة بتصنيع جهاز LQ-CW40-ER4I وفقًا لأنظمة الجودة ISO9001 الصارمة، مما يفي تمامًا بالمعايير العالمية بما في ذلك CE وFCC وUL وUKCA وRoHS وREACH للامتثال الدولي للوائح السلامة البيئية.
هذا المنتج مطابق لمعايير ISO9001. هذا النظام صالح للشركات العاملة في مجال تطوير وإنتاج وتوريد منتجات الألياف الضوئية. تواصل معنا لتعلم المزيد.
ISO/IEC 27001 هو معيار دولي لإدارة ومعالجة أمن المعلومات. طُوِّر هذا المعيار بالتعاون بين المنظمة الدولية للمعايير (ISO) واللجنة الكهروتقنية الدولية (IEC). ويحدد متطلبات إنشاء نظام إدارة أمن المعلومات (ISMS) وتنفيذه وصيانته وتحسينه المستمر. ويعني الحصول على شهادة ISO 27001، لضمان سرية وسلامة وتوافر أصول المعلومات التنظيمية، أن المؤسسة قد اجتازت التدقيق الذي أجرته جهة اعتماد، مما يثبت أن نظام إدارة أمن المعلومات الخاص بها قد استوفى متطلبات المعيار الدولي. تواصل معنا لتعلم المزيد.
هذا المنتج متوافق مع معيار ISO14001. وهو مُصمم للاستخدام من قِبل المؤسسات التي تسعى إلى إدارة مسؤولياتها البيئية بطريقة منهجية تُسهم في تحقيق الركيزة البيئية للاستدامة. يُرجى تواصل معنا لتعلم المزيد.
ISO 45001 هو معيار عالمي يحدد متطلبات نظام إدارة السلامة والصحة المهنية (OH&SMS).
REACH هي لائحة للاتحاد الأوروبي تُعنى بتسجيل المواد الكيميائية وتقييمها وترخيصها وتقييدها. دخلت حيز التنفيذ في 1 يونيو/حزيران 2007، وحلت محل عدد من التوجيهات واللوائح الأوروبية بنظام واحد. تهدف هذه اللائحة إلى حماية صحة الإنسان والسلامة البيئية، والحفاظ على تنافسية صناعة الكيماويات في الاتحاد الأوروبي وتحسينها، وتطوير قدرات ابتكارية للمركبات غير السامة وغير الضارة لمنع تجزئة السوق، وزيادة شفافية استخدام المواد الكيميائية، وتشجيع التجارب غير الحيوانية، والسعي إلى التنمية الاجتماعية المستدامة. تواصل معنا لتعلم المزيد.
هذا المنتج يلبي المتطلبات المعمول بها للتوجيه (الاتحاد الأوروبي) 2015/863 الخاص بتقييد المواد الخطرة (RoHS). ويقيد استخدام عشر مواد خطرة في تصنيع أنواع مختلفة من المعدات الإلكترونية والكهربائية: الرصاص، والزئبق، والكادميوم، والكروم سداسي التكافؤ، وثنائي الفينيل متعدد البروم، وإيثر ثنائي الفينيل متعدد البروم، وأربعة أنواع مختلفة من الفثالات. تواصل معنا لتعلم المزيد.
يتوافق هذا المنتج تمامًا مع معايير لجنة الاتصالات الفيدرالية (FCC)، التي تهدف إلى إدارة موجات الراديو والمجالات المغناطيسية بكفاءة أكبر. تواصل معنا لتعلم المزيد.
CB هو نظام دولي تُشغّله IECEE. يعتمد هذا المنتج على معايير IEC لاختبار أداء السلامة للمنتجات الكهربائية. يُرجى تواصل معنا لتعلم المزيد.
يتوافق هذا المنتج تمامًا مع شهادة UKCA (تقييم المطابقة البريطانية)، مما يعني أنه يلبي جميع معايير الجودة ذات الصلة، بالإضافة إلى متطلبات الصحة والسلامة. تواصل معنا لتعلم المزيد.
شهادة UL هي شهادة غير إلزامية في الولايات المتحدة، وهي في الأساس اختبار وإصدار شهادات لأداء سلامة المنتج. والغرض النهائي منها هو الحصول على منتجات بمستوى آمن إلى حد ما للسوق، والمساهمة في ضمان صحة الإنسان وسلامة الممتلكات. تواصل معنا لتعلم المزيد.
معتمد من قبل LQ-CW40-ER4I لضمان توافق موثوق بين الجهاز المضيف والجهاز
تم التحقق من جهاز LQ-CW40-ER4I وتشفيره بالكامل لضمان توافق الأجهزة بسلاسة واستقرار التوصيل والتشغيل الأصلي عبر محولات الشبكات الرئيسية وأجهزة التوجيه وخوادم المؤسسات.
LINK-PP يطبق فحص موثوقية متعدد المراحل لضمان أن كل جهاز إرسال واستقبال من طراز LQ-CW40-ER4I QSFP+ ذي الدرجة الصناعية يقدم أداء إشارة فائقًا واستقرارًا طويل الأمد وفقدانًا معدومًا للحزم.
اختبار الطيف الضوئي
يقوم بتقييم أطوال الموجات المركزية لقناة CWDM، ونسبة قمع الوضع الجانبي، والعرض الطيفي للحصول على أعلى دقة بصرية.
اختبار نمط العين
يتحقق من صحة انتقالات ارتفاع وانخفاض إشارة جهاز الإرسال، ونسب الانطفاء، ومخططات العين البصرية النظيفة دون تشويه.
اختبار معدل خطأ البت
يتحقق من حساسية جهاز الاستقبال وأداء APD للحفاظ على الإرسال الخالي من الأخطاء في ظل معدلات خطوط 40G لمسافات طويلة.
اختبار درجة الحرارة
يقوم بإجراء دورات حرارية في الحجرة لضمان التشغيل الكهربائي والبصري الخالي من العيوب من -40 درجة مئوية إلى +85 درجة مئوية.
شحن المنتج لـ LINK-PP LQ-CW40-ER4I 40G QSFP+
LINK-PP توفر خدمة الشحن الآمن لكل جهاز إرسال واستقبال LQ-CW40-ER4I باستخدام عبوات مخصصة وخدمات لوجستية دولية موثوقة لضمان النقل السريع والخالي من التلف.
عبوة واقية مضادة للكهرباء الساكنة
تحمي صواني التغليف المصممة خصيصًا والمقاومة للتفريغ الكهروستاتيكي المكونات الإلكترونية الضوئية الداخلية من أضرار التفريغ الكهروستاتيكي.
حماية النقل المقاومة للصدمات
تعمل البطانة الخارجية المقواة على امتصاص الصدمات الميكانيكية الشديدة والسقوط أثناء النقل العالمي.
معالجة الطلبات وشحنها بسرعة
تضمن عمليات المستودعات الآلية سرعة الشحن وتقليل وقت التسليم إلى أدنى حد في جميع أنحاء العالم.
الخدمات اللوجستية العالمية والتوصيل الدولي
توفر خدمات الشحن الجوي والسريع الموثوقة تتبعًا شاملاً وتوصيلًا عالميًا.
LINK-PP عرض توضيحي لاستخدام LQ-CW40-ER4I 40G QSFP+
نشر LINK-PP LQ-CW40-ER4I بسيط: أدخل الوحدة القابلة للتوصيل السريع بإحكام في منفذ QSFP+ الخاص بالمحول، وقم بتوصيل كابلات الألياف أحادية الوضع LC المزدوجة القياسية، وتحقق من نشاط الارتباط عبر واجهة سطر الأوامر الخاصة بالمحول وتشخيصات DOM.
الدعم الفني لجهاز LQ-CW40-ER4I
LINK-PP يقدم الدعم الفني الاحترافي، بما في ذلك الاستشارات قبل البيع، والتحقق من التوافق، واستكشاف الأخطاء وإصلاحها بعد النشر لضمان التشغيل السلس للشبكة.
الاستشارة الفنية قبل البيع
إرشادات فنية احترافية لمساعدة العملاء على اختيار وحدات LQ-CW40-ER4I الأنسب بناءً على بنية الشبكة ومتطلبات التطبيق.
دعم التحقق من التوافق
إجراء فحوصات التوافق والتحقق لضمان التشغيل السلس مع محولات سيسكو ومنصات الشبكات الأخرى المدعومة.
المساعدة في النشر والتركيب
دعم خطوة بخطوة للتثبيت والتكوين والنشر الأولي لضمان التشغيل المستقر والصحيح.
ضمان فني طويل الأجل
الدعم الفني المستمر طوال دورة حياة المنتج لضمان الأداء الموثوق به في شبكات المؤسسات وشبكات شركات الاتصالات.
LINK-PP LQ-CW40-ER4I 40G QSFP+ ضمان ما بعد البيع
LINK-PP توفر الشركة دعم ما بعد البيع لضمان سلاسة عملية نشر الوحدات البصرية وتشغيلها بشكل موثوق.
إمكانية الإرجاع واسترداد الأموال خلال 15 يومًا بدون سبب
استبدال مجاني للمنتجات التالفة عند الاستلام أو المعيبة خلال الفترة الأولية
ج: ١٠٠٪. يستخدم هذا الجهاز البصري 40G QSFP+ CWDM4 ليزرات DFB عالية الجودة ومستقبلات APD لتوفير نفس مدى SMF البالغ 40 كم وميزانية طاقة 18.5 ديسيبل مثل الوحدات الأصلية، ولكن بتكلفة أقل بكثير. بواسطة المدير
ج: بالتأكيد. إنه متوافق مع معايير MSA ومتوافق تمامًا مع مُصنّعي المعدات الأصلية، مما يضمن التشغيل البيني السلس عبر العلامات التجارية الكبرى مثل سيسكو وجونيبر وأريستا دون ظهور أخطاء في جهاز الإرسال والاستقبال غير المدعوم. بواسطة المدير
ج: ستحتاج إلى كابلات توصيل قياسية من الألياف أحادية النمط (SMF) مزودة بموصلات LC مزدوجة. ولأنها تستخدم تقنية CWDM4 لدمج 4 أطوال موجية (1271 نانومتر - 1331 نانومتر) عبر زوج ألياف واحد، فلن تحتاج إلى كابلات MPO/MTP. بواسطة المدير
ج: بالتأكيد. الوحدة متوافقة تمامًا مع معايير CE وFCC وUKCA وUL وRoHS. يتم تصنيعها وفقًا لنظامي ISO9001 وISO14001، ما يفي بجميع المتطلبات التنظيمية العالمية الصارمة للبنية التحتية للاتصالات. بواسطة المدير
قمنا بنشر هذه المُرسِلات والمُستقبِلات الصناعية أحادية الألياف (SMF) بطول 40 كيلومترًا في شبكة النقل الخلفي لأبراج الاتصالات الخلوية الخارجية. نطاق درجة الحرارة من -40 درجة مئوية إلى 85 درجة مئوية مناسب تمامًا. تُظهر مراقبة DOM استقرارًا في نقل DFB عبر جميع مُبدِّلات الشبكة من مختلف المُصنِّعين!
كنا بحاجة إلى حل قوي لربط مراكز البيانات (DCI) لشبكة البنية التحتية لمؤسستنا. توفر وحدات LQ-CW40-ER4I هذه سرعة نقل بيانات ثابتة تبلغ 40 جيجابت في الثانية عبر الألياف أحادية النمط. ويُعد دعم بروتوكول OTN OTU3 ميزة إضافية هامة لتوجيه البيانات لدينا.
نقوم بترقية خزائننا الخارجية المصممة للبيئات القاسية إلى تقنية 40G. أطوال الموجات من 1271 إلى 1331 نانومتر دقيقة للغاية. يقرأ نظام إدارة الشبكة (NMS) بيانات DOM بدقة تامة، كما أن ميزانية الطاقة البالغة 18.5 ديسيبل تتعامل بسهولة مع وصلات الألياف الضوئية القديمة.
اختبرنا وحدة 40G QSFP+ CWDM4 في شبكة الحرم الجامعي الأساسية. أظهرت توافقًا تامًا مع أجهزة سيسكو وجونيبر. تعاملت واجهة LC ثنائية الاتجاه وجهاز استقبال APD بكفاءة عالية مع كابل الألياف الضوئية بطول 35 كم.
