LP7016ANL 10g base-t single port smd ethernet magnetics transformer modules 24 pin

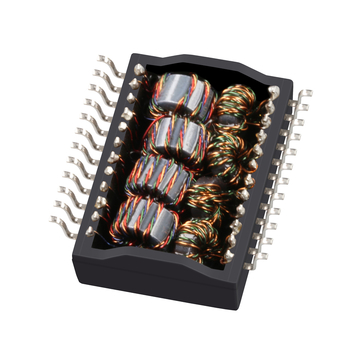

LINK-PP LP7016ANL 10G Base-T منفذ واحد SMD إيثرنت وحدات محول مغناطيسي 24 PIN

ملخص المنتج

المنتج
LINK-PP LP7016ANL 10G Base-T منفذ واحد SMD إيثرنت وحدات محول مغناطيسي 24 PIN
رقم المنتج
161639
P / N
LP7016ANL
السعر
$ 2.16
الكمية المتوفرة
1200 متوفر
غير متاح
51.1K
عنوان URL الخاص بالمنتج
https://www.l-p.com/products/466253.htm
سعر الوحدة $ 2.16
مستخدمون جدد: $ 10.00 قسيمة خصم على طلبك الأول
رمز linkpp2610
للطلبات التي تزيد قيمتها عن $ 1,000.00 احصل علي $ 15.00 خصم
رمز Linkpp15
للطلبات التي تزيد قيمتها عن $ 3,000.00 احصل علي $ 50.00 خصم
رمز Linkpp50
للطلبات التي تزيد قيمتها عن $ 5,000.00 احصل علي $ 100.00 خصم
رمز Linkpp100
P / N: LP7016ANLرمز تعريف المنتج : 161639

LINK-PP أصليالبيانات3D النموذجيجميع التنزيلات

متوافق مع:
LINK-PP
الرقم المتوافق:
LP7016ANL
تسعير الحجم مستويات الشراء عبر الإنترنت · كميات أكبر أو أسعار مخصصة عند الطلب
$ 2.160
1-9 قطع
$ 2.160
10-999 قطع
$ 1.426
1,000-5,999 قطع
$ 1.145
6,000-11,999 قطع
$ 1.037
12,000-23,999 قطع
$ 0.929
≥ 24,000 جهاز كمبيوتر شخصى

هل تحتاج إلى كمية تتجاوز هذه المستويات، أو ترغب في التفاوض على السعر؟

المخزون:
1200 متوفر
التوصيل:
$ 48.28
إلى الأرجنتين بواسطة فيديكس آي بي
يقدر وقت التسليم : 3 - 6 يوما.
ضمان لمدة سنه كامله 15-Day Returns إمكانية الاستبدال خلال 15 يومًا
الضمان
  • نقدم ضمانًا رائدًا في الصناعة لمدة 5 سنوات.
  • اقرأ الجدول لـ تفاصيل ضمان جميع المنتجات.
الإرجاع والاستبدال
  • سيتم استلام المبالغ المستردة بعد حوالي 5 أيام عمل من استلام المنتجات المرتجعة.
  • يمكن شحن المنتجات المتوفرة في المخزون للاستبدال خلال يوم عمل واحد.
  • اقرأ سياسة الإرجاع الكاملة لـ تفاصيل.
شحن مجاني لأكثر من $ 600.00.
أو يمكنك الشحن باستخدام حسابك الخاص لدى UPS / FedEx / DHL عند إتمام عملية الشراء ($ 0.00 شحن).
الكمية
السعر:
$ 2.16

LINK-PP وحدات محول مغناطيسي إيثرنت LP7016ANL 10G Base-T للمعدات الجراحية (SMD، 24PIN، منفذ واحد)

سرعة LP7016ANL 10G Base-T، وهي متوافقة مع معايير IEEE 802.3 وUL وReach وRoHs وISO19001 وISO14001. ويمكن استخدامها لجهاز التوجيه وجهاز فك التشفير وSMPS والكاميرا الرقمية.

LINK-PP رقم القطعة LP7016ANL نوع المحولات محول لان
حالة الجزء النشطه نسبة الدوران - الابتدائي: الثانوي جهاز إرسال 1:1، جهاز استقبال 1:1
البناء والتشييد إطار مفتوح تطبيق الشبكة المحلية إيثرنت (غير بو)
عدد من الموانئ وحيدة سرعة 10G قاعدة- T.
فئة الإشتراك بكرة الشريط النوى لكل ميناء 8
أوتومدكس نعم كيف

نفس إصدار NL

الرقم السري 24 تصاعد نوع

ميزان التثبيت السطحي

ارتفاع العبوة (بوصة/مم) 0.154/3.90 طول العبوة (بوصة/مم) 0.669/17.00
عرض العبوة (بوصة/مم) 0.486/12.35 درجة الحرارة -40 درجة مئوية إلى +85 درجة مئوية
نسبة الدوران RX/TX 1 قيراط: 1 قيراط التكوين RX/TX تي، سي، إس

LINK-PP

مطابقة المنتجات

لوحات حائط هوية شخصية# الوصف السعر الكمية المتوفرة أضف إلى السلة

التحميل

رسم المنتج LP7016ANL-10G-Drawing.pdf

أسئلة و أجوبة

لا توجد أسئلة حتى الآن

كن أول من يسأل عن المواصفات أو التوافق أو مدة التسليم.

طرح سؤال
  • A:
    هذا هو ارتفاع الهيكل المذكور في الصفحة؛ أضف إليه مسافة فاصل الغطاء، وخط اللحام، وتفاوتات الهيكل قبل اعتباره واضحًا. قمنا بقياس الفجوة في الزوايا الأربع بعد إعادة اللحام على عشر لوحات، وسجلنا أصغر قراءة، وهي أكثر فائدة من قياس مركز واحد في هيكل قابل للانحناء. كما أن عرض 12.35 مم مهم أيضًا إذا كان هناك موصل بجانبه. اطلب الرسم الهندسي إذا كان هامش التفاوت في إطار اللوحة أقل من مليمتر واحد. by LINK-PP الدعم الفني
  • A:
    بالنسبة لمنفذ واحد، يُعدّ التصميم الأحادي الخيار الأمثل. أما التصميم الرباعي، فسيضع ثلاث قنوات غير مستخدمة على اللوحة، ويشغل مساحة أكبر على الحواف، ويُجبرك على إنهاء اللفائف غير المستخدمة. يوفر لك هذا الجزء قناة واحدة على 24 طرفًا، مما يُبقي الرمز قصيرًا ويُحصر فحص AOI في منطقة واحدة. إذا كنت تتوقع إضافة منفذ ثانٍ لاحقًا، فخطط لتصميمه الآن بدلًا من محاولة الربط من بصمة واحدة؛ فخرائط الأطراف غير قابلة للتبديل. by LINK-PP الدعم الفني
  • A:
    هذا النوع من التصميم يُغيّر في الغالب الإجراءات الورقية أكثر من المساحة الفعلية. نحتفظ بسجلّ لكل دفعة على كل بكرة، ونسجّل بيانات إعادة التدفق مع الرقم التسلسلي للوحة، ونجري اختبار جهد عالٍ عند المدخل على عينة من كل دفعة. القطعة عبارة عن محوّل SMD ذي 24 طرفًا بدون تصنيف طاقة على الأطراف الوسطى، لذا يُرجى عدم تضمين أي دوائر كهربائية مزوّدة بالطاقة في التصميم. اطلب منّا قيمة العزل إذا كانت ملفات السلامة الخاصة بك تتطلبها. by LINK-PP الدعم الفني
  • A:
    لا ننصح باستبدال محول مصنف لـ 5G بقناة Base-T 10G. قد تبدو نسبة 1CT:1CT متطابقة نظريًا، ولكن عند 10G، يكون فقد الإدخال وتوازن الأزواج أقل بكثير، وعادةً ما تنفد المغناطيسات المصممة للسرعة المنخفضة أولًا. احتفظ بحجم 24 طرفًا إذا سمح تصميمك بذلك، ولكن تأكد من مطابقة القطعة مع مرجع 10G PHY وتحقق من فقد العودة على عينة. اطلب منا منحنى ورقة البيانات قبل اعتماد قائمة المكونات النهائية. by LINK-PP الدعم الفني

آراء العملاء

  • 4.9

    35 تقييمًا

  • 5 نجوم
    94%
    4 نجوم
    6%
    3 نجوم
    0%
    2 نجوم
    0%
    1 ستار
    0%
  • كل المراجعات (35)
لا توجد بيانات
C *** ر
المجر
عملية شراء مؤكَّدة
5.0
2026-11-15
3.90 mm tall, handy when the transformer hides under the jack :-)
E *** ن
عملية شراء مؤكَّدة
4.0
2026-10-28
أربع نجوم لأن بطاقة التغليف الجافة أغفلت رمز التاريخ، لذا قمنا بتسجيل الدفعة يدويًا. عند قوة 10G، تم توجيه الجزء على اللوحة الأولى، وبدت جميع الوصلات الـ 24 نظيفة تحت المجهر؛ وكانت المغناطيسات كذلك.
T *** ر
جنوب أفريقيا
عملية شراء مؤكَّدة
5.0
2026-10-27
صممت هذا الجهاز خصيصاً لوحدة تحكم جراحية حيث توضع اللوحة أسفل غطاء معدني؛ وكان ارتفاع 3.90 مم هو الارتفاع الوحيد الذي يسمح بذلك :D
R *** ط
فنلندا
عملية شراء مؤكَّدة
5.0
2026-10-25
وضعنا عشرة أجزاء من بكرة واحدة على جهاز LCR وقرأنا لفات كل جزء قبل تثبيته؛ وكان التباعد ضمن النطاق الذي يسمح به جهاز 10G PHY الخاص بنا. ثم سمح AutomDX بتوصيل نفس اللوحة عبر سلك مستقيم وآخر متقاطع دون الحاجة إلى تعديل السجل. سمح الإطار المفتوح لنا بفحص الدبابيس الـ 24 مباشرةً بدلاً من الاعتماد على أداة تثبيت، وعرضت الجيوب كل وحدة في نفس الوضع، لذلك لم يتوقف المغذي أبدًا للدوران.
K *** د
إسرائيل
عملية شراء مؤكَّدة
5.0
2026-10-18
بالمقارنة مع المكونات المغناطيسية السطحية الأخرى على هذه اللوحة، يُعدّ جسم المكون 3.90 مم هو الأقل ارتفاعًا بفارق واضح؛ إذ يبلغ ارتفاع المكون التالي 5.70 مم. قمنا بقياس المسافة بين جسم المكون والغطاء عند الزوايا الأربع بعد عملية اللحام، ووجدنا أنها لا تقل عن 1.4 مم في كل مكان، وهو أمر بالغ الأهمية لأن هيكل الجهاز لا يحتوي على فتحات تهوية، وهذه المسافة هي كل ما يصل إلى المحول. كما أن تقصير جسم المكون قلل من طول الدائرة الواصلة بين الأطراف ووحدة PHY، وقد تم تدريب عينة اللوحات العشر لدينا بسرعة 10 جيجابت دون الحاجة إلى أي إعادة ضبط.
