Compatibel met Dell DWDM-SFP10G-35.04 LINK-PP Specificaties van de C53 10G SFP+
De DWDM-SFP10G-35.04 werkt op de 100GHz ITU C-band op 1535.04 nm (C53) en functioneert als een hot-pluggable 10G SFP+ DWDM-module voor transmissies tot 80 km over standaard single-mode glasvezel. De module integreert een gekoelde EML-zender en een zeer gevoelige APD-fotodiode, samen met volledige realtime digitale diagnostische monitoring om operationele parameters zoals optisch vermogen, biasstroom en temperatuur continu te volgen.
Dell-onderdeelnummer
DWDM-SFP10G-35.04
Naam van de leverancier
LINK-PP
Form Factor
SFP +
Max. Gegevenssnelheid
10.7Gbps
Golflengte
1535.04nm
Max. Kabelafstand
80km
connector
Duplex-LC
Media
SMF
Zender Type
EML
Type ontvanger
APD
TX Power
-1 tot + 5dBm
RX-kracht
-23 tot -6dBm
receiver Gevoeligheid
-23dBm
DDM/DOM
ondersteunde
Bedrijfstemperatuurbereik
0 tot 70 ° C
protocollen
10GBASE-ZR/ZW, SDH STM64, SFF-8431, SFF-8472
Belangrijkste kenmerken van Dell DWDM-SFP10G-35.04-compatibel LINK-PP 10G SFP +
Compatibel met Dell DWDM-SFP10G-35.04 LINK-PP Biedt 10G DWDM-connectiviteit via single-mode glasvezel voor optische netwerken over lange afstanden. Het apparaat is volledig conform de SFP+ MSA-standaarden gebouwd en beschikt over een nauwkeurige werkingsgolflengte van 1535.04 nm, een transmissiebereik van 80 km, duplex LC-connectiviteit en geïntegreerde DDM-telemetrie.

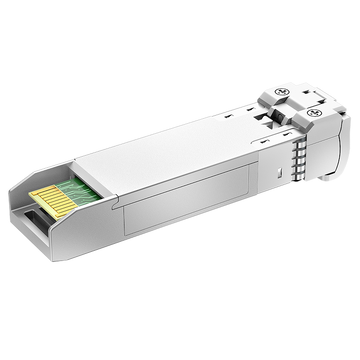

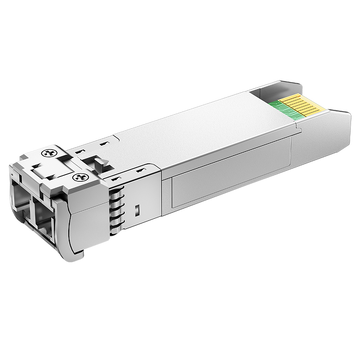

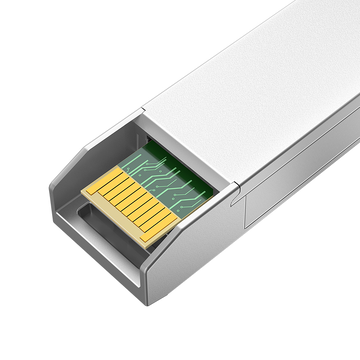

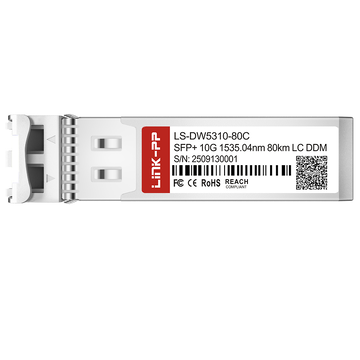

Compatibel met Dell DWDM-SFP10G-35.04 LINK-PP 10G SFP+ optische module
Deze transceiver maakt gebruik van een hot-pluggable SFP+-voetprint, waardoor snelle hardware-installatie mogelijk is zonder dat de hostsystemen hoeven te worden uitgeschakeld. Hij voldoet volledig aan de standaard SFP+ MSA-specificatie, wat een brede mechanische en elektrische interoperabiliteit met standaard netwerkswitches garandeert.
DWDM-SFP10G-35.04: 10 Gbps-connectiviteit voor C-band-multiplexnetwerken
De module levert een optische verbinding van 10 Gbps om te voldoen aan de bandbreedtevereisten van dichte C-band multiplexnetwerken. Deze continue datadoorvoer maakt de module geschikt voor het verbinden van kernswitches van bedrijven en distributieknooppunten in stedelijke gebieden.
DWDM-SFP10G-35.04-module met DWDM-technologie voor glasvezelefficiëntie
Dense Wavelength Division Multiplexing (DWDM) maakt het mogelijk dat meerdere optische kanalen tegelijkertijd gebruikmaken van één enkele glasvezelkabel. Door meerdere datastromen op verschillende C-bandgolflengten te combineren, kunnen netwerkbeheerders de totale verbindingscapaciteit aanzienlijk vergroten zonder extra glasvezelkabels aan te leggen.
DWDM-SFP10G-35.04-module met een golflengte van 1535.04 nm
De optische zender werkt op de precieze centrale golflengte van 1535.04 nm, wat overeenkomt met kanaal 53 op het 100 GHz ITU-raster. Een ingebouwde gekoelde EML-laser zorgt voor een hoge golflengtestabiliteit om kanaaloverlapping in complexe meerkanaalssystemen te voorkomen.
DWDM-SFP10G-35.04-module ondersteunt transmissie over een afstand van 80 km.
Dankzij het grote bereik is ononderbroken optisch transport mogelijk tot 80 km via standaard single-mode glasvezelverbindingen. Een geïntegreerde, zeer gevoelige APD-ontvanger levert het benodigde optische vermogen om de verzwakking van de glasvezel over lange afstanden te compenseren.
DWDM-SFP10G-35.04-module met duplex LC-interface
De industriestandaard duplex LC-optische connectoren zorgen voor een eenvoudige en veilige fysieke verbinding met gangbare patchkabels en patchpanelen. Het ontwerp met twee poorten wijst afzonderlijke optische paden toe voor verzenden en ontvangen, waardoor een zuivere tweewegcommunicatie gewaarborgd blijft.
DWDM-SFP10G-35.04-module met DDM voor realtime monitoring
Realtime DDM-telemetrie bewaakt belangrijke bedrijfsomstandigheden, waaronder laserbiasstroom, voedingsspanning, optisch Rx/Tx-vermogen en moduletemperatuur. Deze functie voldoet volledig aan de SFF-8472-standaard en stelt netwerkengineers in staat om de verbindingsstatus eenvoudig te bewaken en problemen op afstand op te lossen.
Compatibel met Dell DWDM-SFP10G-35.04 LINK-PP 10G SFP+ certificering
Compatibel met Dell DWDM-SFP10G-35.04 LINK-PP De 10G DWDM SFP+-module voldoet aan strenge internationale kwaliteits-, milieu- en veiligheidsnormen en is gecertificeerd volgens onder andere ISO 9001, CE, RoHS en FCC. Deze certificeringen garanderen dat de module voldoet aan strenge productiecontroles en wettelijke voorschriften voor wereldwijde netwerkimplementaties.
Elke optische module ondergaat een strenge fabrieksinspectie, inclusief controles op de signaalintegriteit van de volledige verbinding, verificatie van het optisch vermogen en temperatuurtests. Dit grondige testproces garandeert een stabiele transmissie en betrouwbaarheid van de hardware op de lange termijn vóór verzending.
DWDM-SFP10G-35.04 Kwaliteitscertificeringen
Gestandaardiseerde productieprocessen beheersen elke stap in het productieproces om superieure productkwaliteit en apparaatstabiliteit te garanderen. Deze internationale kwaliteitsnormen bevestigen dat elke module voldoet aan strenge milieuregelgeving en criteria voor commerciële implementatie.
Dit product voldoet aan ISO9001. Dit systeem is geldig voor een bedrijf dat zich bezighoudt met de ontwikkeling, productie en levering van glasvezelproducten. contact om meer te leren.
ISO/IEC 27001 is een internationale norm voor het beheren en verwerken van informatiebeveiliging. Deze norm is gezamenlijk ontwikkeld door de International Organization for Standardization (ISO) en de International Electrotechnical Commission (IEC). De norm stelt eisen aan het opzetten, implementeren, onderhouden en continu verbeteren van een informatiebeveiligingsmanagementsysteem (ISMS). Het behalen van een ISO 27001-certificaat garandeert de vertrouwelijkheid, integriteit en beschikbaarheid van de informatiemiddelen van een organisatie en betekent dat de onderneming de audit door een certificeringsinstantie heeft doorstaan, wat aantoont dat het informatiebeveiligingsmanagementsysteem voldoet aan de eisen van de internationale norm. contact om meer te leren.
Dit product voldoet aan ISO14001. Het is bedoeld voor gebruik door een organisatie die haar milieuverantwoordelijkheden op een systematische manier wil beheren, wat bijdraagt aan de milieupijler van duurzaamheid. contact om meer te leren.
ISO 45001 is een wereldwijde norm die de eisen voor een managementsysteem voor gezondheid en veiligheid op het werk (OH&SMS) vastlegt.
REACH is een verordening van de Europese Unie betreffende de registratie, evaluatie, autorisatie en beperking van chemische stoffen. Deze verordening trad in werking op 1 juni 2007 en verving een aantal Europese richtlijnen en verordeningen door één systeem. De verordening beoogt de menselijke gezondheid en de veiligheid van het milieu te beschermen, het concurrentievermogen van de chemische industrie in de EU te behouden en te verbeteren, en innovatieve mogelijkheden te ontwikkelen voor niet-toxische en onschadelijke stoffen om marktfragmentatie te voorkomen, de transparantie van het gebruik van chemische stoffen te vergroten, dierproeven te bevorderen en duurzame maatschappelijke ontwikkeling na te streven. contact om meer te leren.
Dit product voldoet aan de toepasselijke eisen van Richtlijn (EU) 2015/863 van de RoHS-richtlijn. Deze richtlijn beperkt het gebruik van 10 gevaarlijke stoffen bij de productie van diverse soorten elektronische en elektrische apparatuur: lood, kwik, cadmium, zeswaardig chroom, polybroombifenylen, polybroomdifenylethers en vier verschillende ftalaten. contact om meer te leren.
Dit product voldoet volledig aan de FCC-richtlijnen, die ernaar streven om radiogolven en magnetische velden verstandiger te beheren. contact om meer te leren.
CB is een internationaal systeem dat wordt beheerd door de IECEE. Dit product is gebaseerd op IEC-normen voor het testen van de veiligheidsprestaties van elektrische producten. contact om meer te leren.
Dit product voldoet volledig aan het UKCA-certificaat (UK Conformity Assessed), wat betekent dat het voldoet aan alle relevante kwaliteitsnormen en gezondheids- en veiligheidseisen. contact om meer te leren.
UL-certificering is een niet-verplichte certificering in de Verenigde Staten, die voornamelijk gericht is op het testen en certificeren van de prestaties op het gebied van productveiligheid. Het uiteindelijke doel is om producten met een redelijk veilig niveau voor de markt te verkrijgen en bij te dragen aan het waarborgen van de menselijke gezondheid en de veiligheid van eigendommen. contact om meer te leren.
DWDM-SFP10G-35.04 gecertificeerd voor betrouwbare host-apparaatcompatibiliteit
Uitgebreide interoperabiliteitstests bevestigen een naadloze werking op de belangrijkste enterprise-switches, routers en transportplatformen van verschillende leveranciers. Voorgeprogrammeerde EEPROM-configuraties zorgen voor een probleemloze plug-and-play-installatie zonder poortfouten of configuratiewaarschuwingen.
Elke DWDM-SFP10G-35.04 DWDM SFP+ module ondergaat strenge inspecties om golflengtenauwkeurigheid, een zuiver signaal en transmissiestabiliteit op lange termijn te garanderen. Ga naar de website voor meer informatie over onze strenge validatieprocedures. LINK-PP Testondersteuningscentrum.
Optische spectrumtest
Controleer de precisie van de centrale golflengte en de stabiliteit van de onderdrukkingsverhouding van de nevenmodi.
Oogpatroontest
Evalueer de kwaliteit van de optische golfvorm van de zender en de jitterprestaties van het signaal.
Bitfoutpercentagetest
Meet de nauwkeurigheid van gegevensoverdracht over langere single-mode glasvezelverbindingen.
Temperatuurtest
Controleer de thermische stabiliteit tijdens continue temperatuurcycli bij commercieel gebruik.
Productverzending voor Dell DWDM-SFP10G-35.04 compatibel LINK-PP 10G SFP +
LINK-PP Wij garanderen dat elke DWDM-SFP10G-35.04 10G SFP+ optische transceiver veilig verpakt en snel verzonden wordt om de productintegriteit tijdens het transport te waarborgen. Onze gestandaardiseerde logistieke procedures ondersteunen een snelle orderafhandeling en betrouwbare levering aan netwerkoperators wereldwijd.
Antistatische beschermende verpakking
Bescherm interne elektronische componenten tegen elektrostatische ontlading tijdens transport.
Schokbestendige transportbescherming
Bescherm gevoelige optische zendontvangers tegen externe trillingen en schokken.
Snelle orderverwerking en verzending
Bestellingen snel voorbereiden en verzenden om de totale levertijd te minimaliseren.
Wereldwijde logistiek en internationale levering
Wij bieden betrouwbaar wereldwijd transport via toonaangevende internationale vrachtvervoerders.
Compatibel met Dell DWDM-SFP10G-35.04 LINK-PP Demonstratie van het gebruik van 10G SFP+
De DWDM-SFP10G-35.04 DWDM-module is ontworpen voor plug-and-play-gebruik en kan eenvoudig in compatibele SFP+-hostpoorten worden geplaatst zonder dat het systeem opnieuw hoeft te worden opgestart. Eenmaal aangesloten via een duplex LC single-mode glasvezelkabel, levert de module betrouwbare 10G-connectiviteit over lange optische trajecten in gemultiplexte C-band netwerken van bedrijven en regionale carrier-backbones.
DWDM-SFP10G-35.04 Technische ondersteuning
LINK-PP Wij bieden complete technische ondersteuning, van advies voorafgaand aan de verkoop tot hulp na de implementatie, en zorgen zo voor een soepele integratie en betrouwbare netwerkprestaties.
Technisch advies vóór verkoop
Professioneel advies om u te helpen bij het selecteren van de optimale DWDM-SFP10G-35.04-module voor uw netwerkontwerp en toepassingsbehoeften.
Ondersteuning voor compatibiliteitscontrole
Geverifieerde compatibiliteit met LINK-PP Switches en andere gangbare netwerkplatformen voor een naadloze implementatie.
Implementatie- en installatieondersteuning
Uitgebreide stapsgewijze instructies voor installatie, configuratie en eerste ingebruikname, waardoor een nauwkeurige implementatie en betrouwbare, stabiele werking vanaf het begin gegarandeerd zijn.
Technische zekerheid op lange termijn
Continue technische ondersteuning gedurende de gehele productlevenscyclus, wat zorgt voor stabiliteit op lange termijn voor bedrijfs- en carrier-grade netwerken.
Compatibel met Dell DWDM-SFP10G-35.04 LINK-PP 10G SFP+ After-sales garantie
LINK-PP Biedt aftersalesondersteuning voor de vlotte implementatie en betrouwbare werking van de optische modules.
15 dagen retourrecht zonder opgave van reden en terugbetaling.
Gratis vervanging van defecte of beschadigde artikelen binnen de eerste periode.
Gratis reparatieservice voor fabricagefouten gedurende de gehele garantieperiode.
Garantie-uitsluitingen en -voorwaarden zijn van toepassing.
A: De module is ontworpen voor standaard commerciële behuizingstemperaturen tussen 0°C en +70°C. Hoewel de interne EML-laser gekoeld wordt om de golflengtenauwkeurigheid te stabiliseren, zorgt een goede luchtcirculatie of warmteafvoer in uw mobiele behuizing ervoor dat de transceiver binnen het aanbevolen temperatuurbereik blijft werken. Door admin
A: Deze LS-DW5310-80C module zendt uit op vast DWDM-kanaal 53 op 1535.04 nm met een rasterafstand van 100 GHz. U kunt deze module aansluiten op de corresponderende C53 (of 1535.04 nm) lijnpoort van uw passieve multiplexer en ervoor zorgen dat de externe locatie de juiste kanaalconfiguratie voor die verbinding gebruikt. Door admin
A: Een standaard duplex LC single-mode (SMF, 9/125µm) patchkabel is doorgaans geschikt. Het is raadzaam om de TX/RX-vezelkruising (A-naar-B-polariteit) te controleren, zodat de zenderpoort op de module correct is aangesloten op de ontvangerpoort van de apparatuur aan de andere kant. Door admin
A: De module is gebouwd op de standaard hot-pluggable SFP+-voetafdruk. U kunt de transceiver veilig in of uit een actieve poort plaatsen zonder de hostapparatuur uit te schakelen, mits de standaard veiligheidsmaatregelen voor glasvezelverbindingen in acht worden genomen. Door admin
A: In de meeste praktische metro-implementaties past een overspanning van 65 km op standaard SMF ruim binnen het optische vermogensbudget van de module. Het is echter altijd raadzaam om het totale verlies over de overspanning te controleren met een OTDR of optische vermogensmeter om te bevestigen dat de verliezen bij de lasverbindingen en connectoren binnen het verwachte bereik van de APD-ontvanger blijven. Door admin
We hebben deze LS-DW5310-80C SFP+ module gebruikt om een 10G-verbinding tussen twee kantoorgebouwen uit te breiden. De verbinding met onze bestaande DWDM-apparatuur verliep snel en de module is stabiel gebleven tijdens dagelijks gebruik.
We hebben deze 10G DWDM 80km SFP+ modules gebruikt in onze glasvezelring op de campus. De EML-laser in combinatie met een APD-ontvanger zorgde voor een schone verbinding over 62 km aan onbeveiligde glasvezel, zeer betrouwbaar.
Onze toepassing betrof een 10G glasvezel-uplink van een centrale apparatuurruimte naar een extern magazijn. Het fysieke traject is lang en omvat meerdere patchpanelen, dus we hadden een optische module nodig met sterke ontvangstprestaties. Deze op APD gebaseerde module is stabiel gebleven en de RX-metingen bevestigden dat het reinigen van de connectoren de marge verbeterde.
Ons netwerkteam installeerde deze LS-DW5310-80C SFP+ modules voor een campusaggregatieproject. Ze werden gebruikt met 100GHz DWDM-multiplexing en single-mode glasvezel. Elke link verwerkte probleemloos 10G-verkeer, terwijl de SFF-8472-diagnostiek ons nuttige basiswaarden gaf voor toekomstige probleemoplossing.
We hebben deze 10G DWDM single-mode transceivers ontvangen en zonder problemen geïnstalleerd. De levering was vertraagd door een probleem bij de lokale koerier, vandaar dat ik vier sterren geef.
Eenvoudige implementatie voor een 80 km lange single-mode glasvezelverbinding. Optische diagnostiek is nuttig voor ons NOC-team, met name bij het controleren van de TX- en RX-niveaus na onderhoud. ;)
Ik heb deze transceivermodules gekocht voor een batchimplementatie in een project voor de consolidatie van datacenters. De labels waren gemakkelijk te controleren, het 1535.04 nm DWDM-kanaal voorkwam verwisselingen en alle modules konden zonder speciale handelingen worden gekoppeld. Voor teams die lange single-mode glasvezelverbindingen onderhouden, is de DOM-ondersteuning echt nuttig.
We hebben deze 10G SFP+ DWDM-transceiver geïnstalleerd in een glasvezelnetwerk op een campus. De duplex LC-poorten maakten vervanging eenvoudig en de golflengte van 1535.04 nm paste perfect in ons kanaalplan zonder extra aanpassingen.
Geïnstalleerd voor een externe opslagreplicatielijn tussen twee locaties. De snelheid van 10.7 Gbps was ruim voldoende voor onze 10G-workload en de duplex LC-interface sloot aan op de reeds aanwezige bekabeling.
We hebben onze externe back-uplijn geüpgraded naar ons 10G NAS-cluster. De optische modules verwerkten de lange single-mode glasvezelkabel probleemloos met een uitstekend optisch vermogensbudget =D
