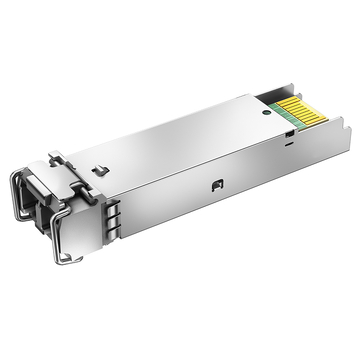

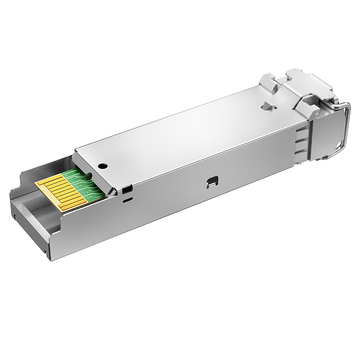

H3C SFP-GE-LH20-SM1550-CW compatibel LINK-PP Specificaties van 1G SFP
De SFP-GE-LH20-SM1550-CW 1G SFP biedt efficiënte 1550nm CWDM-connectiviteit met volledige ondersteuning voor datadoorvoer tot 1.25 Gbps. Dankzij een geavanceerde CWDM DFB-zender in combinatie met een PIN-fotodetector maakt deze module dekking over lange afstanden via single-mode glasvezelkabels (SMF) mogelijk tot wel 20 km. De ingebouwde realtime digitale optische monitoring zorgt voor nauwkeurige systeemdiagnostiek binnen een standaard bedrijfstemperatuur van 0 tot +70 °C.
H3C-onderdeelnummer
SFP-GE-LH20-SM1550-CW
Naam van de leverancier
LINK-PP
Form Factor
SFP
Max. Gegevenssnelheid
1.25Gbps
Golflengte
1550nm
Max. Kabelafstand
20km
connector
Duplex-LC
Media
SMF
Zender Type
DFB
Type ontvanger
PIN
TX Power
-5 tot 0dBm
RX-kracht
-26 tot -1dBm
receiver Gevoeligheid
-24dBm
receiver Overload
-1dBm
EMC (elektromagnetische compatibiliteit)
ondersteunde
DOM-ondersteuning
Ja
Bedrijfstemperatuurbereik
0 tot 70 ° C
protocollen
SFP MSA, SFF-8472
Belangrijkste kenmerken van de H3C SFP-GE-LH20-SM1550-CW-compatibele module LINK-PP 1.25G SFP
H3C SFP-GE-LH20-SM1550-CW compatibel LINK-PP Deze module combineert essentiële optische technologieën, waaronder CWDM-golflengteprecisie en realtime telemetrie, voor betrouwbare 1G-datatransmissie over single-mode glasvezel tot 20 km. Ontworpen voor standaard commerciële gebruiksomgevingen, biedt deze module naadloze hardwarecompatibiliteit en effectieve netwerkmonitoring binnen moderne bedrijfsinfrastructuren.

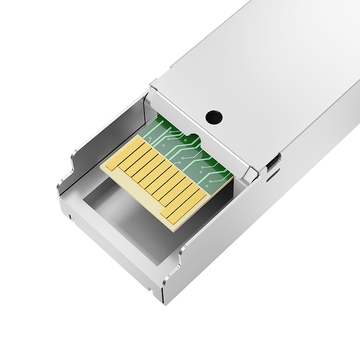

Dankzij de hot-pluggable SFP-voetafdruk kan deze transceiver worden geïnstalleerd of vervangen zonder de werking van de hostapparatuur te onderbreken. De module voldoet strikt aan de SFP MSA-standaarden om brede interoperabiliteit met compatibele netwerkswitches en -routers te garanderen.
SFP-GE-LH20-SM1550-CW: 1 Gbps-connectiviteit voor netwerkaggregatielagen
De doorvoersnelheid van 1 Gbps maakt efficiënte verkeersaggregatie en soepele dataroutering over tussenliggende netwerkswitches mogelijk. Deze stabiele bandbreedtecapaciteit maakt de module ideaal voor switching op de distributielaag en consolidatie van campusnetwerken.
SFP-GE-LH20-SM1550-CW-module met CWDM-technologie voor glasvezelefficiëntie
Coarse Wavelength Division Multiplexing (CWDM) maakt het mogelijk dat meerdere datakanalen gebruikmaken van bestaande single-mode glasvezelverbindingen zonder dat er extra bekabeling hoeft te worden aangelegd. Door CWDM-technologie te gebruiken, kunnen netwerkoperators de glasvezelcapaciteit uitbreiden en de totale implementatiekosten verlagen.
SFP-GE-LH20-SM1550-CW-module met een golflengte van 1550 nm
Werken met het optische kanaal van 1550 nm zorgt voor optimale lichtvoortplanting door single-mode glasvezel met minimale signaalverzwakking. Deze specifieke golflengte garandeert een heldere signaalintegriteit voor optische verbindingen over middellange tot lange afstanden.
SFP-GE-LH20-SM1550-CW-module ondersteunt transmissie over 20 km.
Een geïntegreerde CWDM DFB-laser in combinatie met een PIN-fotodetector ondersteunt stabiele optische verbindingen over afstanden tot 20 km. Het grote bereik maakt het een betrouwbare keuze voor het verbinden van campusgebouwen en verdeelkasten op afstand.
SFP-GE-LH20-SM1550-CW-module met duplex LC-interface
De industriestandaard duplex LC-connectoren bieden veilige fysieke glasvezelverbindingen en uitstekende invoegverlieseigenschappen. De optische interface met dubbele glasvezel vereenvoudigt de kabelgeleiding en past perfect in patchpanelen met een hoge dichtheid.
SFP-GE-LH20-SM1550-CW-module met DOM voor realtime monitoring
De functionaliteit voor digitale optische monitoring biedt continue bewaking van belangrijke operationele parameters zoals temperatuur, voedingsspanning, laserbiasstroom en optisch vermogen. Volledig compatibel met de SFF-8472 digitale diagnosestandaarden, vereenvoudigt het routinematig netwerkonderhoud en proactieve foutpreventie.
De SFP-GE-LH20-SM1550-CW 1G CWDM SFP-module voldoet aan strenge internationale normen, waaronder ISO 9001, CE, RoHS en FCC-certificeringen. Deze normen garanderen een uitstekende productkwaliteit, milieuvriendelijkheid en betrouwbare operationele prestaties.
Elke CWDM-module ondergaat strenge tests op signaalintegriteit en optisch vermogen voordat deze de fabriek verlaat. Deze grondige evaluatie garandeert prestaties op lijnsnelheid en consistente stabiliteit op lange termijn.
SFP-GE-LH20-SM1550-CW kwaliteitscertificeringen
Officiële regelgevingsdocumentatie bevestigt de naleving van internationale veiligheids-, milieu- en elektromagnetische normen. Deze geverifieerde gegevens bevestigen dat elke optische module voldoet aan de vereiste fabricagespecificaties voor commerciële toepassing.
Dit product voldoet aan ISO9001. Dit systeem is geldig voor een bedrijf dat zich bezighoudt met de ontwikkeling, productie en levering van glasvezelproducten. contact om meer te leren.
ISO/IEC 27001 is een internationale norm voor het beheren en verwerken van informatiebeveiliging. Deze norm is gezamenlijk ontwikkeld door de International Organization for Standardization (ISO) en de International Electrotechnical Commission (IEC). De norm stelt eisen aan het opzetten, implementeren, onderhouden en continu verbeteren van een informatiebeveiligingsmanagementsysteem (ISMS). Het behalen van een ISO 27001-certificaat garandeert de vertrouwelijkheid, integriteit en beschikbaarheid van de informatiemiddelen van een organisatie en betekent dat de onderneming de audit door een certificeringsinstantie heeft doorstaan, wat aantoont dat het informatiebeveiligingsmanagementsysteem voldoet aan de eisen van de internationale norm. contact om meer te leren.
Dit product voldoet aan ISO14001. Het is bedoeld voor gebruik door een organisatie die haar milieuverantwoordelijkheden op een systematische manier wil beheren, wat bijdraagt aan de milieupijler van duurzaamheid. contact om meer te leren.
ISO 45001 is een wereldwijde norm die de eisen voor een managementsysteem voor gezondheid en veiligheid op het werk (OH&SMS) vastlegt.
REACH is een verordening van de Europese Unie betreffende de registratie, evaluatie, autorisatie en beperking van chemische stoffen. Deze verordening trad in werking op 1 juni 2007 en verving een aantal Europese richtlijnen en verordeningen door één systeem. De verordening beoogt de menselijke gezondheid en de veiligheid van het milieu te beschermen, het concurrentievermogen van de chemische industrie in de EU te behouden en te verbeteren, en innovatieve mogelijkheden te ontwikkelen voor niet-toxische en onschadelijke stoffen om marktfragmentatie te voorkomen, de transparantie van het gebruik van chemische stoffen te vergroten, dierproeven te bevorderen en duurzame maatschappelijke ontwikkeling na te streven. contact om meer te leren.
Dit product voldoet aan de toepasselijke eisen van Richtlijn (EU) 2015/863 van de RoHS-richtlijn. Deze richtlijn beperkt het gebruik van 10 gevaarlijke stoffen bij de productie van diverse soorten elektronische en elektrische apparatuur: lood, kwik, cadmium, zeswaardig chroom, polybroombifenylen, polybroomdifenylethers en vier verschillende ftalaten. contact om meer te leren.
Dit product voldoet volledig aan de FCC-richtlijnen, die ernaar streven om radiogolven en magnetische velden verstandiger te beheren. contact om meer te leren.
CB is een internationaal systeem dat wordt beheerd door de IECEE. Dit product is gebaseerd op IEC-normen voor het testen van de veiligheidsprestaties van elektrische producten. contact om meer te leren.
Dit product voldoet volledig aan het UKCA-certificaat (UK Conformity Assessed), wat betekent dat het voldoet aan alle relevante kwaliteitsnormen en gezondheids- en veiligheidseisen. contact om meer te leren.
UL-certificering is een niet-verplichte certificering in de Verenigde Staten, die voornamelijk gericht is op het testen en certificeren van de prestaties op het gebied van productveiligheid. Het uiteindelijke doel is om producten met een redelijk veilig niveau voor de markt te verkrijgen en bij te dragen aan het waarborgen van de menselijke gezondheid en de veiligheid van eigendommen. contact om meer te leren.
SFP-GE-LH20-SM1550-CW gecertificeerd voor betrouwbare host-apparaatcompatibiliteit
Uitgebreide hardwaretests van de leverancier garanderen een probleemloze plug-and-play-werking met de belangrijkste switches en routers. Geoptimaliseerde firmware-instellingen voorkomen poortfouten en zorgen voor een stabiele verbindingsherkenning na installatie.
Elke SFP-GE-LH20-SM1550-CW CWDM 1G SFP optische transceiver ondergaat uitgebreide fabriekstests om de optische stabiliteit en signaalintegriteit te verifiëren vóór de implementatie. Ontdek ons volledige validatieproces en onze kwaliteitsnormen op de website. LINK-PP Testondersteuningscentrum.
Optische spectrumtest
Controleer de spectrale breedte en de centrale golflengte voor de precieze kanalen.
Oogpatroontest
Analyseer de helderheid van de golfvorm om te bevestigen dat de optische signaalvervorming laag is.
Bitfoutpercentagetest
Controleer de nauwkeurigheid van de gegevensoverdracht over de volledige verbindingsafstand.
Temperatuurtest
Beoordeel de operationele duurzaamheid van de module binnen de standaard thermische limieten.
Productverzending voor H3C SFP-GE-LH20-SM1550-CW-compatibele producten LINK-PP 1.25G SFP
We gebruiken veilige verpakkingen en betrouwbare transportnetwerken om SFP-GE-LH20-SM1550-CW SFP-transceivermodules te beschermen tijdens nationaal en internationaal transport. Efficiënte orderverwerkingsprocessen zorgen voor een snelle verzending, zodat uw netwerkhardware veilig en op tijd aankomt.
Antistatische beschermende verpakking
Voorkom schade door elektrostatische ontlading met behulp van speciale ESD-beschermende verpakkingen.
Schokbestendige transportbescherming
Absorbeer fysieke impactkrachten om de uitlijning van gevoelige optische componenten te beschermen.
Snelle orderverwerking en verzending
Versnel de orderafhandeling voor snelle verzending vanuit de magazijnen.
Wereldwijde logistiek en internationale levering
Werk samen met betrouwbare expresvervoerders voor traceerbare verzending naar elke bestemming wereldwijd.
H3C SFP-GE-LH20-SM1550-CW compatibel LINK-PP Demonstratie van het gebruik van 1.25G SFP
Plaats de H3C SFP-GE-LH20-SM1550-CW-compatibele module. LINK-PP Plaats de module in een SFP-slot, sluit een duplex LC single-mode glasvezelkabel aan en creëer een 1550nm CWDM-verbinding. Deze hot-pluggable module is ontworpen voor netwerkaggregatielagen en maakt efficiënte verkeersconsolidatie, naadloze switch-interconnectiviteit en langeafstandsdataroutering over campusbackbones mogelijk zonder netwerkonderbrekingen.
Technische ondersteuning voor SFP-GE-LH20-SM1550-CW
LINK-PP Wij bieden complete technische ondersteuning, van advies voorafgaand aan de verkoop tot hulp na de implementatie, en zorgen zo voor een soepele integratie en betrouwbare netwerkprestaties.
Technisch advies vóór verkoop
Professioneel advies om u te helpen bij het selecteren van de optimale SFP-GE-LH20-SM1550-CW-module voor uw netwerkontwerp en toepassingsbehoeften.
Ondersteuning voor compatibiliteitscontrole
Geverifieerde compatibiliteit met LINK-PP Switches en andere gangbare netwerkplatformen voor een naadloze implementatie.
Implementatie- en installatieondersteuning
Uitgebreide stapsgewijze instructies voor installatie, configuratie en eerste ingebruikname, waardoor een nauwkeurige implementatie en betrouwbare, stabiele werking vanaf het begin gegarandeerd zijn.
Technische zekerheid op lange termijn
Continue technische ondersteuning gedurende de gehele productlevenscyclus, wat zorgt voor stabiliteit op lange termijn voor bedrijfs- en carrier-grade netwerken.
A: De module heeft een volledig metalen behuizing die is ontworpen om te voldoen aan internationale EMC-normen (elektromagnetische compatibiliteit). Deze robuuste afscherming onderdrukt externe elektromagnetische interferentie (EMI) en minimaliseert interne straling, waardoor bitfouten worden voorkomen, zelfs in switchchassis met een hoge dichtheid en gemengde media. Door admin op 26-04-2026
A: Ja, digitale optische monitoring (DOM) via de interne I²C-bus biedt realtime telemetrie van de interne temperatuur, samen met het optische TX/RX-vermogen en de laserbiasstroom. Hoewel het commerciële bedrijfstemperatuurbereik 0 tot 70 °C is, kunnen aanhoudende temperaturen boven deze drempel de laserefficiëntie verminderen en de DFB-middengolflengte buiten de filterdoorlaatband verschuiven. Daarom wordt een adequate luchtstroom in de behuizing aanbevolen. Door admin op 13-01-2026
A: De module biedt een optisch linkbudget van 19 dB (minimaal zendvermogen van -5 dBm minus ontvangergevoeligheid van -24 dBm). In een typische CWDM-topologie bedraagt het invoegverlies van passieve MUX/DEMUX ongeveer 2.5 tot 3.5 dB per uiteinde (5-7 dB totaal), waardoor er ongeveer 12-14 dB optische marge overblijft over standaard G.652 single-mode glasvezel (demping ~0.22 dB/km bij 1550 nm), wat gemakkelijk een transmissieafstand van 20 km dekt. Door admin op 2025-10-08
A: Ja, voor een directe point-to-point single-mode glasvezelverbinding zonder CWDM-multiplexer ertussen, kan deze 1550nm DFB-transceiver verbinding maken met een standaard breedband 1550nm SMF-transceiver, omdat beide binnen het optische venster van 1550nm werken. Bij routing via een CWDM-multiplexer/demultiplexer moeten beide eindpunten echter wel overeenkomen met het specifieke 1550nm-multiplexerkanaalfilter. Door admin op 19-07-2025

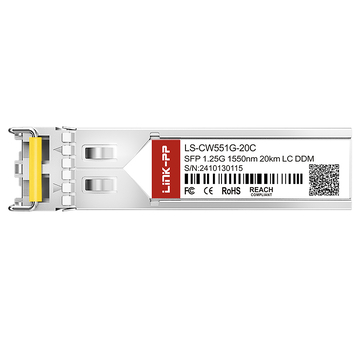

A: Deze LS-CW551G-20C module voldoet strikt aan de ITU-T G.694.2 CWDM-rasterstandaarden en werkt op het standaard rastercentrum van 1550 nm met een typische spectrale breedte en golflengtetolerantie van ±6.5 nm, waardoor deze volledig compatibel is met standaard passieve CWDM-filters met een kanaalafstand van 20 nm. Door admin op 15-03-2025
We hebben deze 1G CWDM SFP-transceiver geïntegreerd in onze point-to-point back-upverbinding. De verbindingsmarge is ruim met een ontvangstgevoeligheid van -24 dBm, en de duplex LC-vergrendeling werkt zelfs in krappe patchpanelen met een hoge dichtheid. Uitstekend productontwerp en afwerking.
Ik heb deze gebruikt voor backhaul-aggregatie op zendmasten. De duplex LC-connector klikt stevig vast en de optische niveaus liggen ruim binnen het gevoeligheidsbereik van -24 dBm. :-)
We hebben deze 1550nm SFP-module geïnstalleerd op onze campus-coreswitch. Het zendvermogen blijft stabiel rond de -2 dBm en DOM-tracking werkt probleemloos op alle beheerconsoles.
Perfecte oplossing voor onze campusglasvezelring. We hadden een stabiel 1550nm CWDM-kanaal met duplex LC-interface nodig om twee aggregatieknooppunten te verbinden die ongeveer 16 km van elkaar verwijderd zijn. De overbelastingsdrempel van de ontvanger van -1 dBm garandeert een veilige werking, zelfs met kortere testkabels vóór de definitieve implementatie.
We hebben in één batch 12 units geïnstalleerd, verdeeld over switches van verschillende leveranciers, in onze secundaire serverruimte. De automatische onderhandeling over Gigabit Ethernet-snelheid werd direct vastgelegd.
Deze hebben we toegevoegd aan onze bestaande CWDM-multiplexerconfiguratie. De golflengteprecisie bij 1550 nm is perfect, er is geen overspraak gedetecteerd met aangrenzende kanalen van 1530 nm/1570 nm.
We gebruikten deze 1G CWDM 1550nm SFP-transceiver om ons centrale datacenter te verbinden met een extern magazijn via singlemode glasvezel. De digitale diagnostiek van de SFF-8472 rapporteert een zendvermogen van -3.1 dBm en een ontvangstvermogen van -16.4 dBm over 14 km aan aangelegde glasvezel, wat ons ruime optische vermogensmarge biedt. Een zeer betrouwbare optische module voor zakelijke toepassingen.
De modules zijn geplaatst in een verdeelkast binnenshuis met beperkte passieve luchtstroom. Ze blijven comfortabel binnen het bedrijfstemperatuurbereik van 0 tot 70 °C en behouden consistente TX/RX-drempelwaarden bij continue gegevensoverdracht. Een essentieel onderdeel van onze CWDM-infrastructuur.
We hebben een paar van deze lasers ingezet voor een 11 km lange SMF-verbinding tussen distributiepanelen. De DFB-laseroutput is zeer stabiel en het verbindingsverlies is praktisch nihil.
De transceiver zelf is over de hele afstand van 18 km zeer stabiel gebleven, hoewel de verzenddoos bij aankomst een licht beschadigde hoek had. De optische stofkap en de LC-poort bleven onbeschadigd en werkten direct.
