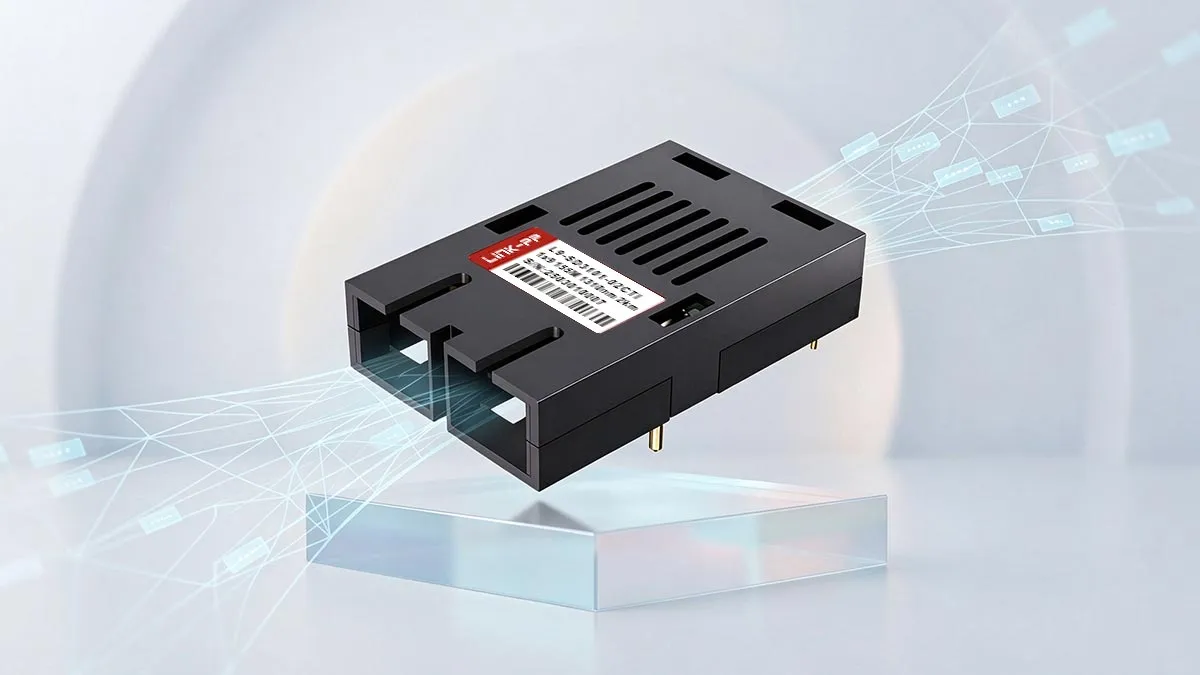

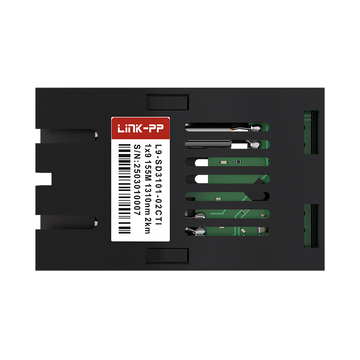

L9-SD3101-02CTI is an industrial-grade 155M STM-1 OC-3 1×9 optical transceiver operating on a single +3.3V power supply. It integrates a 1310nm FP laser transmitter and a PIN photodiode receiver with a duplex SC optical interface, delivering reliable data transmission up to 2km over 50/125μm multi-mode fiber across an industrial operating case temperature range of -40°C to +85°C.
LINK-PP Onderdeel nummer
L9-SD3101-02CTI
Naam van de leverancier
LINK-PP
Form Factor
1x9
Max. Gegevenssnelheid
155Mbps
Golflengte
1310nm
Max. Kabelafstand
2km
connector
Dubbelzijdig SC
fiber Type
MMF
Zender Type
FP
Type ontvanger
PIN
receiver Gevoeligheid
<-32dBm
Voedingsspanning
3.3V (standaard) / 5V (optioneel)
Bedrijfstemperatuurbereik
-40 ° C tot + 85 ° C
Toepassing
Geldautomaat 155 Mbps
SONET / SDH
100Mbps Ethernet
Digitaal videosysteem
Andere optische verbinding
Belangrijkste kenmerken van LINK-PP L9-SD3101-02CTI 155M 1×9
LINK-PP L9-SD3101-02CTI brings together industrial-grade reliability, MSA-standard pinouts, and robust optical transmission in a single 1×9 package. Engineered for harsh environments from -40°C to +85°C, the device seamlessly combines targeted 1310nm multi-mode optics, a dual SC connector, and stable 155 Mbps data handling for critical networks.

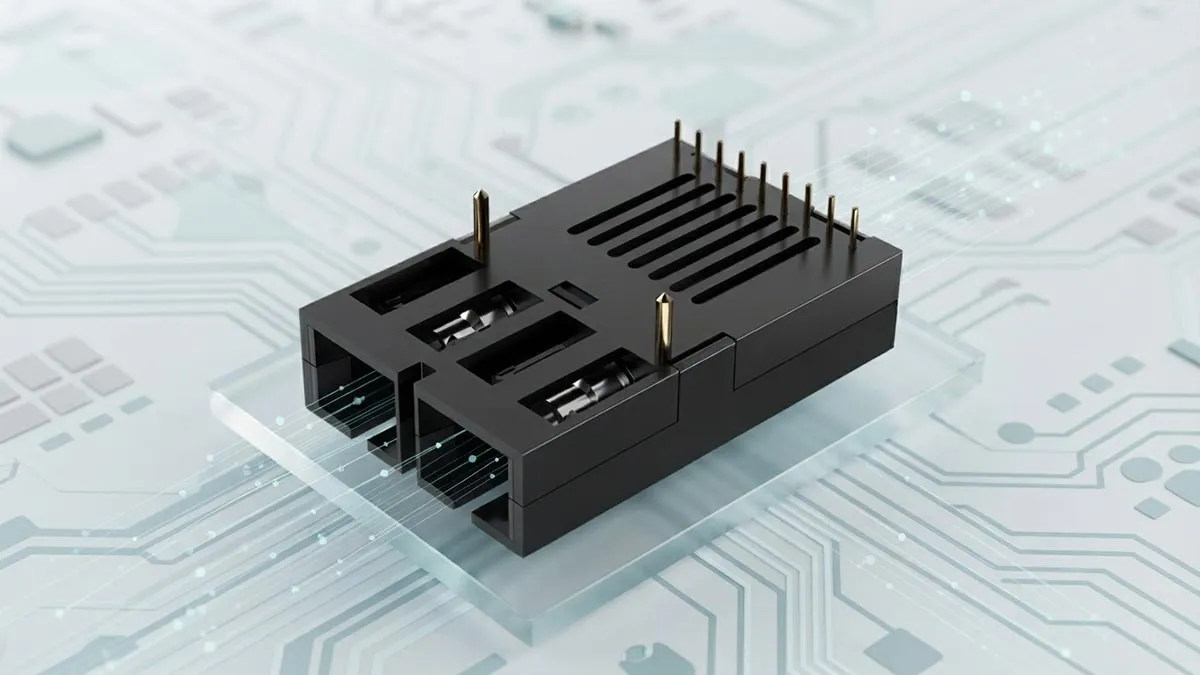

LINK-PP L9-SD3101-02CTI 155M 1×9 Optical Module
The module adheres to the standard 1×9 Multi-Source Agreement (MSA) footprint for straightforward integration into host communication boards. In addition, it incorporates CML differential inputs and outputs alongside a reliable TTL signal detect indicator for direct electrical interfacing.
L9-SD3101-02CTI: 155 Mbps Connectivity for Legacy Carrier Networks
Operating speeds of 155Mbps ensure stable throughput tailored specifically for legacy SDH STM-1 and SONET OC-3 carrier infrastructures. This defined data rate allows utility and telecom transport systems to preserve predictable, low-latency transmission across operational lines.

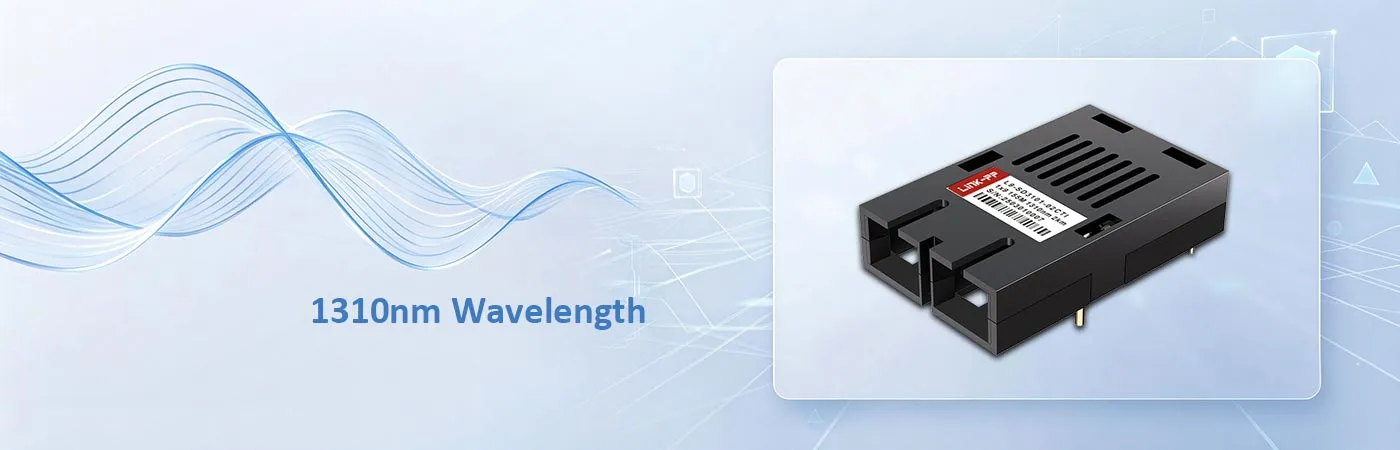

L9-SD3101-02CTI Module with 1310nm Wavelength
The internal 1310nm FP laser transmitter matches standard optical windows on multi-mode fiber. Together with a built-in PIN photodiode receiver, this wavelength ensures low signal loss and clear optical reception.
Transmission distances reach up to 2km across standard 50/125μm multi-mode fiber without signal boosters. This reach is ideal for short-to-medium range links between equipment inside large factories, substations, and office buildings.

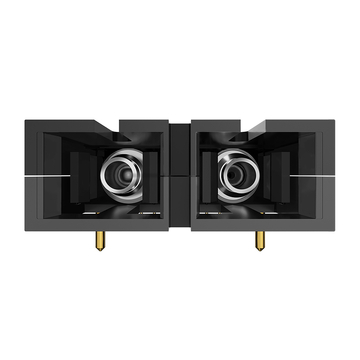

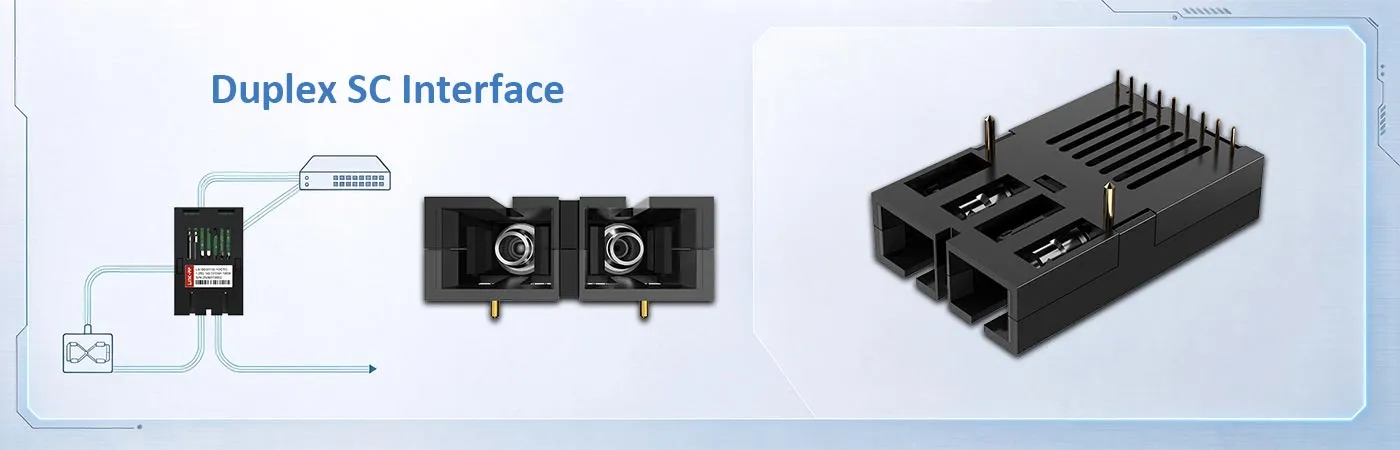

L9-SD3101-02CTI Module with Duplex SC Interface
The duplex SC receptacle establishes a secure mechanical mating path for dual-fiber patch cords. This design guarantees consistent optical alignment while maintaining solid physical retention against mechanical vibration and shock.
LINK-PP L9-SD3101-02CTI 155M 1×9 Certification
LINK-PP L9-SD3101-02CTI meets international quality and environmental standards, holding official ISO 9001, CE, RoHS, and FCC certifications for safe global deployment.
Each 1×9 optical transceiver undergoes thorough optical, electrical, and temperature testing to guarantee stable performance before leaving the factory.
L9-SD3101-02CTI Quality Certifications
These verified industry credentials prove that the optical module satisfies strict safety, electromagnetic, and environmental requirements.
Dit product voldoet aan ISO9001. Dit systeem is geldig voor een bedrijf dat zich bezighoudt met de ontwikkeling, productie en levering van glasvezelproducten. contact om meer te leren.
ISO/IEC 27001 is een internationale norm voor het beheren en verwerken van informatiebeveiliging. Deze norm is gezamenlijk ontwikkeld door de International Organization for Standardization (ISO) en de International Electrotechnical Commission (IEC). De norm stelt eisen aan het opzetten, implementeren, onderhouden en continu verbeteren van een informatiebeveiligingsmanagementsysteem (ISMS). Het behalen van een ISO 27001-certificaat garandeert de vertrouwelijkheid, integriteit en beschikbaarheid van de informatiemiddelen van een organisatie en betekent dat de onderneming de audit door een certificeringsinstantie heeft doorstaan, wat aantoont dat het informatiebeveiligingsmanagementsysteem voldoet aan de eisen van de internationale norm. contact om meer te leren.
Dit product voldoet aan ISO14001. Het is bedoeld voor gebruik door een organisatie die haar milieuverantwoordelijkheden op een systematische manier wil beheren, wat bijdraagt aan de milieupijler van duurzaamheid. contact om meer te leren.
ISO 45001 is een wereldwijde norm die de eisen voor een managementsysteem voor gezondheid en veiligheid op het werk (OH&SMS) vastlegt.
REACH is een verordening van de Europese Unie betreffende de registratie, evaluatie, autorisatie en beperking van chemische stoffen. Deze verordening trad in werking op 1 juni 2007 en verving een aantal Europese richtlijnen en verordeningen door één systeem. De verordening beoogt de menselijke gezondheid en de veiligheid van het milieu te beschermen, het concurrentievermogen van de chemische industrie in de EU te behouden en te verbeteren, en innovatieve mogelijkheden te ontwikkelen voor niet-toxische en onschadelijke stoffen om marktfragmentatie te voorkomen, de transparantie van het gebruik van chemische stoffen te vergroten, dierproeven te bevorderen en duurzame maatschappelijke ontwikkeling na te streven. contact om meer te leren.
Dit product voldoet aan de toepasselijke eisen van Richtlijn (EU) 2015/863 van de RoHS-richtlijn. Deze richtlijn beperkt het gebruik van 10 gevaarlijke stoffen bij de productie van diverse soorten elektronische en elektrische apparatuur: lood, kwik, cadmium, zeswaardig chroom, polybroombifenylen, polybroomdifenylethers en vier verschillende ftalaten. contact om meer te leren.
Dit product voldoet volledig aan de FCC-richtlijnen, die ernaar streven om radiogolven en magnetische velden verstandiger te beheren. contact om meer te leren.
CB is een internationaal systeem dat wordt beheerd door de IECEE. Dit product is gebaseerd op IEC-normen voor het testen van de veiligheidsprestaties van elektrische producten. contact om meer te leren.
Dit product voldoet volledig aan het UKCA-certificaat (UK Conformity Assessed), wat betekent dat het voldoet aan alle relevante kwaliteitsnormen en gezondheids- en veiligheidseisen. contact om meer te leren.
UL-certificering is een niet-verplichte certificering in de Verenigde Staten, die voornamelijk gericht is op het testen en certificeren van de prestaties op het gebied van productveiligheid. Het uiteindelijke doel is om producten met een redelijk veilig niveau voor de markt te verkrijgen en bij te dragen aan het waarborgen van de menselijke gezondheid en de veiligheid van eigendommen. contact om meer te leren.
Standaard compatibiliteit van PCB-voetafdrukken van meerdere leveranciers
The classic 1×9 pin layout directly matches common circuit board layouts across different equipment vendors for seamless plug-in replacement.
We test every 155M 1×9 optical transceiver carefully to ensure stable quality and reliable signal transmission. For more details on our complete test procedures, visit the LINK-PP Testondersteuningscentrum.
Optische spectrumtest
Verify the output laser wavelength to keep optical signals stable.
Oogpatroontest
Check optical signal waveforms to ensure clear data transfer.
Bitfoutpercentagetest
Test data link accuracy to prevent packet loss issues.
Temperatuurtest
Run extreme heat tests to prove rugged industrial durability.
Productverzending voor LINK-PP L9-SD3101-02CTI 155M 1×9
We pack each L9-SD3101-02CTI 1×9 optical transceiver securely to prevent any damage before it arrives at your facility. Our team processes every purchase quickly so you receive your network components right on schedule.
Antistatische beschermende verpakking
Prevent static electricity damage to ensure safe and intact delivery.
Schokbestendige transportbescherming
Protect optical modules against bumps and drops during daily shipment.
Snelle orderverwerking en verzending
Pack and dispatch confirmed orders quickly to avoid project delays.
Wereldwijde logistiek en internationale levering
Ship optical transceivers safely to international customers around the world.

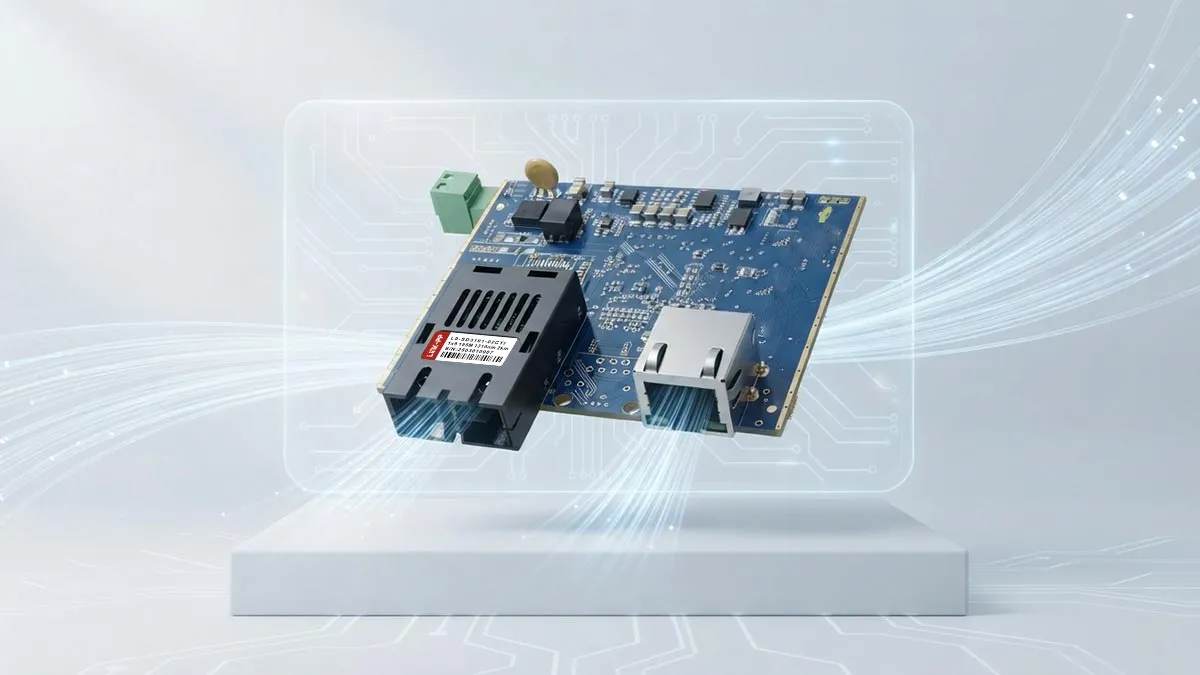

Install the L9-SD3101-02CTI 1×9 transceiver module onto your board, power it with 3.3V, and plug in the duplex SC fiber cables. It quickly delivers stable 155Mbps data for legacy carrier networks, while the built-in signal detect pin helps you check the optical link status anytime.
