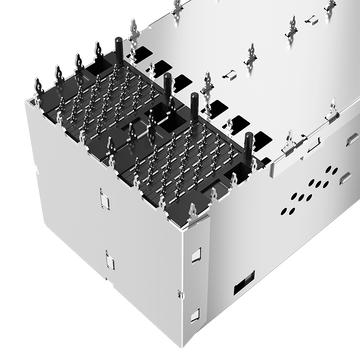

LP22CC01203S sfp28 2x2 cage&connector press-fit with inner light pipe emi spring finger
クリックして展開ビューを開きます

LP22CC01203S SFP28 2x2 ケージ&コネクタ プレスフィット式 インナーライトパイプ EMIスプリングフィンガー付き

製品概要

製品
LP22CC01203S SFP28 2x2 ケージ&コネクタ プレスフィット式 インナーライトパイプ EMIスプリングフィンガー付き
SKU
203518
P / N
LP22CC01203S
価格
2,044円
ステージ0
110在庫あり
SOLD
2.8K
単価 2044円
新規ユーザー: 1,597円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 159,650円 以上 2,395円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 478,950円 以上 7,983円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 798,250円 以上 15,965円 オフ
CPコード Linkpp100
P / N: LP22CC01203SSKU: 203518

LINK-PP オリジナルデータシートすべてのダウンロード

互換性のあるP/N:
LP22CC01203S
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
2044円
1~9個
1941円
10~99個
1839円
100~999個
1737円
1,000~2,499個
1635円
≥2,500個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
110在庫あり
運送:
2,883円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,805円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
2044円

LINK-PP LP22CC01203S SFP28 2x2 ケージ&コネクタ(EMIスプリングフィンガーライトパイプ付き)

LINK-PP 部品番号 LP22CC01203S 部品の状態 有効
カテゴリー別 ケージ付きレセプタクル、連結 (2x2) フォームファクター SFP28
装着タイプ スルーホール、直角 終了 圧入
ポートマトリクス構成 2x2ポート 特長 EMIシールド付き
付属のライトパイプ インナーライトパイプ EMI抑制機能のタイプ EMIスプリングス
高さ (インチ/mm) 1.00/25.40 長さ (インチ/mm) 2.490/63.25
幅(Width) (インチ/mm) 1.152/29.25 動作温度範囲 -40 –85°C

機種比較表

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LP22CC01203S.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    機械的な形状は同じですが、コネクタとグランドの設計が異なります。SFP28バージョンはインピーダンス制御がより厳密になり、グランドピンの数が増え、テールの長さが短くなったことで、25.78Gの速度に対応できます。SFP+バージョンは10Gでの使用に適しており、価格も安価です。将来的に25Gを使用する可能性がある場合は、SFP28版を今すぐ購入することをお勧めします。基板を再設計するのと比べると、価格差はわずかです。 by LINK-PP テクニカルサポート
  • A:
    ケージからの影響はありません。25G SR over OM4 は仕様上 100m まで対応可能で、ケージによって光バジェットが変わることはありません。実際の制限はコネクタの清浄度とモジュールの温度です。モジュールを挿入するまでケージの開口部を覆っておいてください。キャビネットの入口温度が 45℃ を超える場合は、同じファミリーのヒートシンク付きバリアントを使用してください。このケージと DDM を使用して 100m OM4 で 25G を実現しているお客様もいらっしゃいますが、リンク マージンは 1.2dB です。 by LINK-PP テクニカルサポート
  • A:
    はい。この組み立てには、1x1の場合の0.8kNに対し、約1.6kNの力が必要です。4つのポートすべてを覆う平らな硬化工具を使用し、力を監視しながら毎秒0.4~0.6mmの速度で押圧してください。1つのポートずつ押圧すると、共有シェルが傾いてしまうので避けてください。ケージの真下にボードを支え、最初の部品が完成したら、4つのコーナーポートの平面度を確認してください。 by LINK-PP テクニカルサポート
  • A:
    ケージはパッシブであり、FECはPHYまたはスイッチASICによって処理されます。25Gでは、ほとんどの設計でホスト側でRS-FEC 528/544が使用され、モジュールはライン側を処理します。良好なケージでは、FEC前のBERが約1E-8、FEC後のエラーはゼロになります。修正されたコードワードのスパイクが時間とともに増加する場合は、まずモジュールの温度を確認し、次にケージとシャーシ間の接地接続を確認してください。 by LINK-PP テクニカルサポート
  • A:
    はい、それは一般的なアプローチです。10Gと25Gではフットプリントとコネクタが同じなので、今は10Gモジュールで基板を組み立てて、後で25Gに交換することができます。ただし、2点注意点があります。まず、PCBの配線とパターンは最初から25Gに対応している必要があります。そうでないとアップグレードはうまくいきません。次に、熱対策として、25Gモジュールは発熱量が多いので、アップグレード後ではなく、今からエアフローを計画しておきましょう。 by LINK-PP テクニカルサポート
  • A:
    ケージはシールドとグランドの連続性を提供するものであり、信号経路には影響しません。コネクタとPCBの配線が信号経路を支配します。ケージで重要なのは、グランドピンがしっかりと接続され、シェルがスタブを形成しないことです。この部品では、コネクタのテールが短く、グランドバーがしっかりしており、良好な基板では25.78Gで約480mVのアイハイトが観測されています。アイが閉じている場合は、ケージのせいにする前に、ビアのスタブとACカップリングコンデンサの配置を確認してください。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.9

    レビューなし

  • 5スター
    94%
    4スター
    6%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
A *** y
Norway
確認済みの購入
5.0
2026-11-16
25G class, not 10G, worth it.
T *** g
France
確認済みの購入
5.0
2026-10-30
Four SFP28 seats in one shell, worth it.
N *** t
Italy
確認済みの購入
5.0
2026-10-13
Inner pipe only, so the lamps sit between the rows and the front stays flat. Fine for a card we can see. =)
S *** t
Germany
確認済みの購入
5.0
2026-09-27
SFP28 2x2 at 29.25 mm across, worth it.
K *** t
Chile
確認済みの購入
4.0
2026-09-10
The outer carton was dented on one corner, but both cages were bagged. SFP28 seats took 25G modules and the inner pipes still line up, within spec.
