LP22CC01101 sfp28 2x2 cage&connector with emi spring finger light pipe

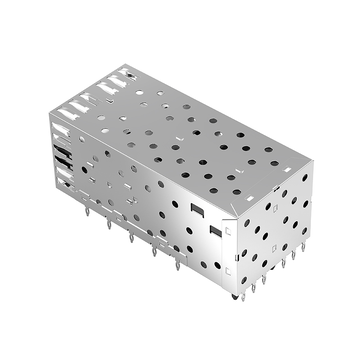

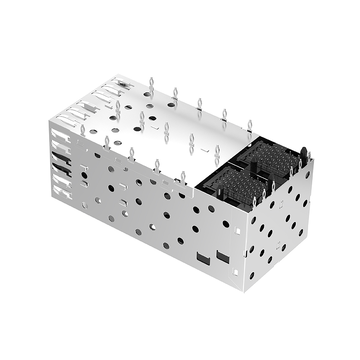

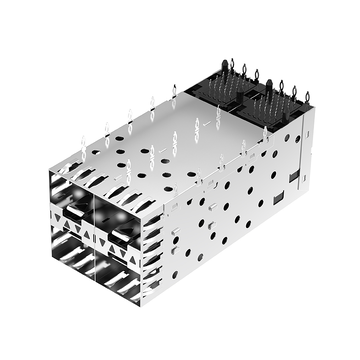

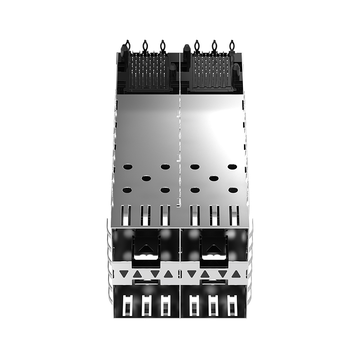

LP22CC01101 SFP28 2x2 ケージ&コネクタ (EMI スプリング フィンガー ライト パイプ付き)

製品概要

製品
LP22CC01101 SFP28 2x2 ケージ&コネクタ (EMI スプリング フィンガー ライト パイプ付き)
SKU
202198
P / N
LP22CC01101
価格
1,140円
ステージ0
112在庫あり
SOLD
1.9K
単価 1140円
新規ユーザー: 1,597円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 159,650円 以上 2,395円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 478,950円 以上 7,983円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 798,250円 以上 15,965円 オフ
CPコード Linkpp100
P / N: LP22CC01101SKU: 202198

LINK-PP オリジナルデータシート3Dモデルすべてのダウンロード

互換性:
LINK-PP
互換性のあるP/N:
LP22CC01101
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
1140円
1~99個
989円
100~999個
872円
1,000~4,999個
783円
5,000~9,999個
702円
≥10,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
112在庫あり
運送:
2,883円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,805円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
1140円

LINK-PP LP22CC01101 SFP28 2X2 ケージ&コネクタ (EMI スプリング フィンガー ライト パイプ付き)

LINK-PP 部品番号 LP22CC01101 部品の状態 有効
カテゴリー別 ケージ フォームファクター SFP28
ケージ 銅合金、ニッケルメッキ 包装 トレイパッケージング
ポートマトリクス構成 2x2ポート ポート数 4
動作温度範囲 -40 –85°C 取り付けスタイル スルーホール、直角
付属のライトパイプ 内側/外側ライトパイプ 終了 圧入
高さ (インチ/mm) 1.000/25.40 長さ (インチ/mm) 2.490/63.25
幅(Width) (インチ/mm) 1.152/29.25 EMI抑制機能のタイプ
EMIスプリングス

機種比較表

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LP22CC01101 ドキュメント

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    パイプはフレームに一体成形されているため、固定クリップを破損せずに取り外すことはできません。そのため、ライトパイプが必要ない場合は、ライトパイプなしバージョンを購入することをお勧めします。ライトパイプを取り付けたままLEDを点灯させなければ、光は表示されず、意図的な外観になります。ライトパイプを取り付けても、光学性能や電気的な性能に悪影響はなく、ポートあたり数セントのコスト差が生じるだけです。 by LINK-PP テクニカルサポート
  • A:
    合計3.2kN~3.6kNの力が必要ですが、これはコネクタのテール部分がプレス面積を増やすため、通常の1x4ケージよりも大きくなります。コネクタ自体に別途サポートは不要で、ケージフレームが力を分散しますが、アセンブリの長さ25.40mm全体を覆うバックプレートが必要です。平らなロックツールを使用して毎分25mmの速度でプレスし、4kNを超えたら停止してください。4kNを超えるとテールの位置ずれが発生します。 by LINK-PP テクニカルサポート
  • A:
    これは標準的なSFP28コネクタですが、ケージフレームに固定されているため、単体で交換することはできません。コネクタが故障した場合は、ケージアセンブリ全体を交換する必要があります。これは、位置合わせと配置のコスト削減とのトレードオフです。実際には、このコネクタはアセンブリの中で最も信頼性の高い部分であり、500回の挿入サイクルでピンのずれが発生しないことが確認されています。そのため、故障リスクは低く、アセンブリ全体で購入する方が、2つの部品を個別に購入するよりも安価です。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 5

    レビューなし

  • 5スター
    95%
    4スター
    5%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
A *** n
Germany
確認済みの購入
4.0
2026-10-22
ケージはきちんと収まり、4つのポートはすべて正常に動作しますが、30個のうち2個はEMIフィンガーが曲がった状態で届きました。これは内箱に緩衝材が入っていなかったためです。曲がったフィンガーを元に戻せば機能上の問題はありませんが、出荷時にはもっとしっかりとした保護材を入れてください。
L *** d
Ireland
確認済みの購入
5.0
2026-09-03
25G での信号完全性: ポート 3 を介した 3 メートル DAC、アイ高さ 760mV、アイ幅 0.60 UI、802.3by マスク内。24 時間でビット誤り率が 1E-12 未満。12.9 GHz でのリターンロスは -13.5 dB、許容範囲内。統合コネクタは、ケージからコネクタへの移行が 2 パーツ構成よりも短く、インピーダンスの不連続性が少ないため、実際にはここで役立ちます。
Y *** d
Philippines
確認済みの購入
5.0
2026-08-25
機械的テスト:ポートごとにモジュールを400回挿入し、バネ力を測定しました。14Nから10.5Nまで低下しましたが、EMI接触に必要な8Nを上回っています。永久変形、ケージの継ぎ目の亀裂、コネクタピンのずれは発生していません。2x2フレームは十分な剛性を備えているため、モジュールを1つのポートに押し込んでも隣接するポートに影響を与えません。これは、4つのシングルケージ構成では言えないことです。
S *** n
ニュージーランド
確認済みの購入
5.0
2026-08-11
EMI: モジュールを取り付けた状態では、25.78 GHz での放射がポートが開いている状態と比べて 18 dB 低く、ポートが空の状態では 14 dB 低くなっています。スプリングフィンガーは片側 8 つの接点があり、コネクタシェルはケージフレームに接着されているため、この数値は良好です。ガスケットなしで 5 dB のマージンでクラス B に合格しました。シャーシにマスキングされた接地パッドがあることを確認してください。塗装すると接点が失われます。
R *** n
Italy
確認済みの購入
5.0
2026-06-10
ライトパイプ:内側と外側のパイプは一体成型されており、4つのポートすべてにおいて、0.2mm以内の精度で0603 LEDに正確に位置合わせされています。光出力は均一で、パイプ端にホットスポットはなく、内側のパイプは立ったままでも十分に明るく読み取ることができます。以前は別売りのライトパイプブラケットを使用していましたが、3つの部品と22秒の組み立て時間が必要でした。この製品では、これらのコストと手間が一切不要になりました。
