LP24BC01203 sfp+ 2x4 cage assembly with integrated connector press-fit with emi spring finger inner light pipe

LP24BC01203 SFP+ 2x4 Cage Assembly With Integrated Connector Press-Fit With EMI Spring Finger Inner Light Pipe

製品概要

製品
LP24BC01203 SFP+ 2x4 Cage Assembly With Integrated Connector Press-Fit With EMI Spring Finger Inner Light Pipe
SKU
203454
P / N
LP24BC01203
価格
2,071円
ステージ0
520在庫あり
SOLD
2.5K
単価 2071円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
P / N: LP24BC01203SKU: 203454

LINK-PP オリジナルデータシート3Dモデルすべてのダウンロード

互換性:
Molex
LINK-PP
互換性のあるP/N:
LP24BC01203
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
2071円
1~99個
1775円
100~999個
1553円
1,000~4,999個
1475円
5,000~9,999個
1398円
≥10,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
520在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,696円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
2071円

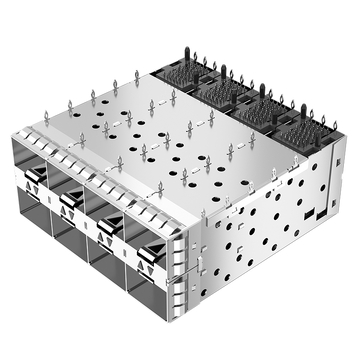

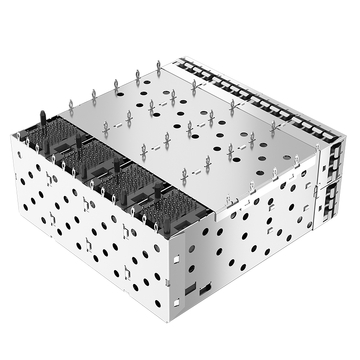

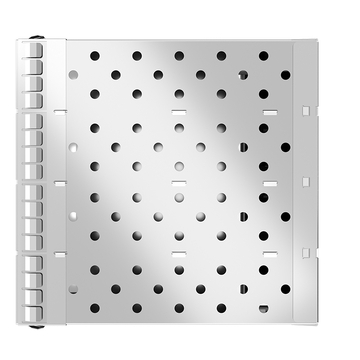

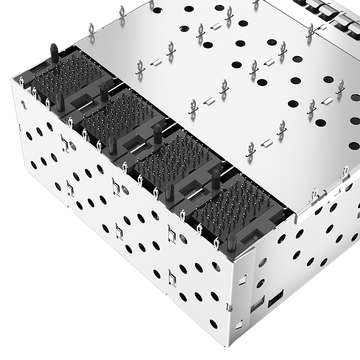

LINK-PP LP24BC01203 SFP+ 2x4 Cage Assembly With Integrated Connector Press-Fit With EMI Spring Finger Inner Light Pipe

LINK-PP 部品番号 LP24BC01203 部品の状態 有効
カテゴリー別 統合コネクタ付きケージアセンブリ フォームファクター SFP +
最大データレート 16 Gbps 特長 EMIシールド付き
ポートマトリクス構成 2x4 ポート数 8
付属のコネクタ はい ヒートシンク付属 いいえ
付属のライトパイプ はい EMI抑制機能のタイプ スプリングフィンガーズ
終了 圧入 装着タイプ スルーホール、直角
尾の長さ(インチ/ミリメートル) 0.106/2.70 推奨基板厚(インチ/mm) 0.093/2.36
長さ (インチ/mm) 2.490/63.25 (参照) 幅 (インチ/mm) 2.264/57.50 (参照)
高さ (インチ/mm) 1.016/25.80 (参照) ケージ材 ステンレス鋼
お問い合わせメッキ ゴールド ケージプレート ニッケル
動作温度範囲 -40〜+ 85°C パッケージング トレイ

機種比較表

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LP24BC01203.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    はい、同じ2x4サイズのフットプリントでパイプなしのタイプもご用意しています。ポートインジケーターが別のストリップボード上にある場合は、そちらをお選びください。短く、安価で、組み立て時にベゼルに引っかかる部品が1つ減ります。フットプリントとプレス力は同じです。 by LINK-PP テクニカルサポート
  • A:
    いいえ。このパイプは、ケージと同じ側のポートの背面に取り付けられたLED用に設計されており、光をベゼルに向かって前方に導くようになっています。底面側のLEDには基板に穴を開けるか、異なる形状のパイプが必要となるため、取り付け前にケージの図面と照らし合わせてLEDの配置を確認してください。 by LINK-PP テクニカルサポート
  • A:
    定盤上で尾翼を測定し、接地面全体で0.08mm以下の誤差があることを確認してください。0.15mmを超えると、プレス機が144個の尾翼すべてを均等に装着できず、検査に不合格となる高い角ができたり、最悪の場合、検査には合格しても後で亀裂が入ったりする可能性があります。 by LINK-PP テクニカルサポート
  • A:
    ポートあたり約22N、つまりケージ全体で約180Nの力が必要です。ボードの下にサポートプレートを敷いた平らなラムを使用し、一気に押し込んでください。この力で手で押し込むのは現実的ではなく、押し方が不均一だと中央部がきちんと収まり、両端が浮いたままになってしまいます。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.9

    レビューなし

  • 5スター
    91%
    4スター
    9%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
C *** t
ニュージーランド
確認済みの購入
5.0
2026-11-16
開口部が8つ、内側のパイプ付き、それだけの価値がある。
SD
米国
確認済みの購入
5.0
2026-10-17
1Uサイズの筐体に8つのポートを搭載。これは非常にお買い得です。:)
G *** i
Malaysia
確認済みの購入
4.0
2026-09-18
カートン内の1つのボディにバネが曲がっていましたが、他の開口部はきれいでした。8つのシートは一度にモジュールを取り付け、57.50 mmが仕様どおりに切り欠きに収まりました。
M *** n
ポーランド
確認済みの購入
5.0
2026-09-03
これを2つの2x2ケージを並べて比較しました。2x4の方がポートあたりのコストが8%安く、設置箇所も1つ減り、プレス時の剛性の違いも明らかでした。1枚のボードに4つのケージを使用した場合、2回の製作でプレス金型の費用を回収できました。
L *** n
Thailand
確認済みの購入
5.0
2026-05-01
2番目のロットは、テールの共面性とポート間隔において最初のロットと一致しました。共面性は、良質なケージをライン停止に導く唯一の要因であるため、現在ではすべてのロットで共面性をチェックしています。
