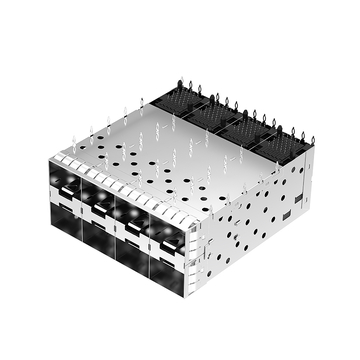

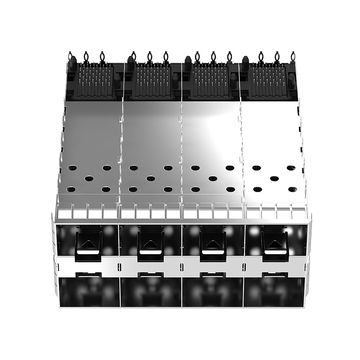

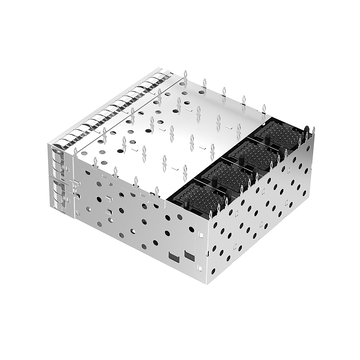

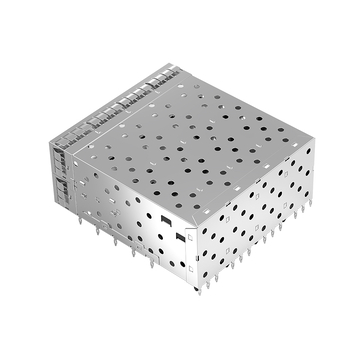

LP24BC01001 sfp+ 2x4 cage assembly with integrated connector press-fit with emi springs

LP24BC01001 SFP+ 2x4 Cage Assembly With Integrated Connector Press-Fit With EMI Springs

製品概要

製品
LP24BC01001 SFP+ 2x4 Cage Assembly With Integrated Connector Press-Fit With EMI Springs
SKU
170761
P / N
LP24BC01001
価格
1,892円
ステージ0
3200在庫あり
SOLD
1.8K
単価 1892円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
P / N: LP24BC01001SKU: 170761

LINK-PP オリジナルデータシート3Dモデルすべてのダウンロード

互換性:
TE
LINK-PP
互換性のあるP/N:
LP24BC01001
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
1892円
1~99個
1622円
100~999個
1419円
1,000~4,999個
1348円
5,000~9,999個
1277円
≥10,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
3200在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,696円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
1892円

LINK-PP LP24BC01001 SFP+ 2x4 Cage Assembly With Integrated Connector Press-Fit With EMI Springs

LINK-PP 部品番号 LP24BC01001 部品の状態 有効
カテゴリー別 統合コネクタ付きケージアセンブリ フォームファクター SFP +
最大データレート 16 Gbps 特長 EMIシールド付き
ポートマトリクス構成 2x4 ポート数 8
付属のコネクタ はい ヒートシンク付属 いいえ
付属のライトパイプ いいえ EMI抑制機能のタイプ スプリングフィンガーズ
終了 圧入 装着タイプ スルーホール、直角
尾の長さ(インチ/ミリメートル) 0.106/2.70 推奨基板厚(インチ/mm) 0.093/2.36
長さ (インチ/mm) 2.490/63.25 (参照) 幅 (インチ/mm) 2.264/57.50 (参照)
高さ (インチ/mm) 1.016/25.80 (参照) ケージ材 ステンレス鋼
お問い合わせメッキ ゴールド ケージプレート ニッケル
動作温度範囲 -40〜+ 85°C パッケージング トレイ

機種比較表

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LP24BC01001.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    通常はきれいにはいきません。テールがプレスされるとメッキ穴が変形し、ケージを引き抜くと穴が拡大する傾向があるため、2回目のプレスでは保持できません。出荷する基板で接触不良のリスクを冒すよりも、アセンブリを廃棄します。予防策の方が安上がりです。ブロック全体を支え、ツールが直角であることを確認し、リフロー前に裏側からテールを検査してください。予備のケージは、パネルを再加工するよりもはるかに安価です。 by LINK-PP テクニカルサポート
  • A:
    バネは筐体と前面パネルの間に柔軟な接触面を追加することで、剛性の高いプレス加工では必ず生じる隙間を埋めます。シンプルなケージはパネルのネジと密着した嵌合に依存していますが、データレートが高くなると、その小さな隙間から放射線が漏れてしまいます。金属製の筐体であれば、バネは有効で、組み立てコストもかかりません。プラスチック製の前面パネルでは、押し付ける金属がないため、その効果はほとんどなくなります。 by LINK-PP テクニカルサポート
  • A:
    筐体は一体型の金属シェルなので、8つの開口部すべてが、パネルの切り欠き部分の周囲にあるスプリングフィンガーを通して同じシャーシ経路を共有しています。これは便利な反面、1つの角の接続不良が単一のポートではなくブロック全体に影響を及ぼすことを意味します。パネルをケージに近いシャーシグランドに接続し、光学部品を取り付ける前に導通を確認します。データシートに示されているように、シールド経路は基板側の信号グランドとは分離してください。 by LINK-PP テクニカルサポート
  • A:
    圧入テールとプレスツールのキープアウトが目に見えるシェルからはみ出しているため、ケージの外形図ではなくベンダーの図面を使用してください。スタックされたペアの 8 つのポートには、パッチ リードをまっすぐ引っ張るために上段の上にクリアランスが必要であり、側面には固定具のためのわずかなスペースが必要です。ブロックの 3 面に明確な境界線を設けましたが、レイアウト中にデカップリング部品 1 つを移動する必要がありました。同時にエアフローを計画してください。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.9

    レビューなし

  • 5スター
    93%
    4スター
    7%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
私は*** l
確認済みの購入
5.0
2026-11-14
1つのフレームに8つのSFP+マウントが収まっている。ピン配置は同じでそのまま取り付けられた。
S *** n
確認済みの購入
4.0
2026-04-15
輸送中に2つのフレームが紛失し、4つが曲がって届きましたが、すべてのケージはきちんと直角に押し込まれていました。両方のレーンともトレーニングできました。モジュールの取り付けもスムーズでした。
H *** r
確認済みの購入
5.0
2025-10-11
当社の集約カードは8つのSFP+モジュールを搭載し、旧設計では4つの独立したケージを使用していました。この連結フレームは、幅57.50mmの開口部に8つのモジュールすべてを収め、各開口部にスプリング、壁面はニッケルメッキされています。圧入テールは最初の工程で正しく装着されました。120枚のカードを製造しましたが、ケージの不具合は発生しませんでした。圧入部分はしっかりと直角を保っていました。
彼
確認済みの購入
5.0
2025-05-25
あらゆる口にバネが付いていた。ピン配置は宣伝通りだった。
H *** n
確認済みの購入
5.0
2024-11-07
フレームにはライトパイプがないので、LEDが既にフロントパネルに配置されている当社のカードには最適です。キープアウトの図面とも一致しました。:D
