LF5-MM851G-02IDS 1.25g 850nm 2km duplex lc mmf 2x5 sff transceiver module (industrial)
クリックして展開ビューを開きます

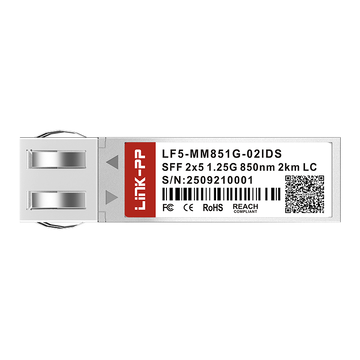

LINK-PP LF5-MM851G-02IDS 1.25G 850nm 2km デュプレックス LC MMF 2x5 SFF トランシーバーモジュール(産業用)

製品概要

製品
LINK-PP LF5-MM851G-02IDS 1.25G 850nm 2km デュプレックス LC MMF 2x5 SFF トランシーバーモジュール(産業用)
SKU
202924
P / N
LF5-MM851G-02IDS
価格
3,250円
ステージ0
280在庫あり
SOLD
220
単価 3250円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LF5-MM851G-02IDSSKU: 202924

LINK-PP オリジナルデータシートすべてのダウンロード

互換性:
LINK-PP
互換性のあるP/N:
LF5-MM851G-S5IDS | 550m
LF5-MM851G-02IDS | 2km
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
3250円
1~99個
3089円
100~999個
2990円
1,000~2,999個
2894円
3,000~5,999個
2795円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
280在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,696円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
3250円

の仕様 LINK-PP 1.25G SFFトランシーバー

その LINK-PP LF5-MM851G-02IDSは、850nm VCSEL送信機とPINフォトダイオード受信機を組み合わせた1.25Gbps 2x5 SFFトランシーバーです。50/125µmマルチモードファイバーで2km、62.5/125µmで300mの伝送距離を実現し、最大300mAの3.3V電源で動作し、LVPECLデータI/Oを備えたデュプレックスLCレセプタクルを介して-40℃~+85℃の温度範囲で動作します。

LINK-PP 部品番号 LF5-MM851G-02IDS 業者名 LINK-PP
フォームファクター SFF 最大データレート 1.25Gbps
波長 850nm 最大ケーブル距離 2km
ボンジョイント デュプレックスLC メディアの方 MMF
トランスミッタの種類 VCSEL レシーバータイプ PIN
電源 3.3V 動作温度範囲 40℃に-85

主な特徴 LINK-PP LF5-MM851G-02IDS

LF5-MM851G-02IDSのすべての要素は、高密度で長寿命のマルチモードリンクを実現するために厳選されています。2x5のスルーホールフットプリント、1.25GbpsのLVPECL信号伝送、850nmのVCSEL、2kmの伝送距離、デュプレックスLC光学系、そしてキャビネットや屋外筐体内でギガビットイーサネットおよびファイバーチャネルポートを安定させる産業用温度範囲を備えています。

信頼性の高いPCB実装のための標準SFFパッケージ

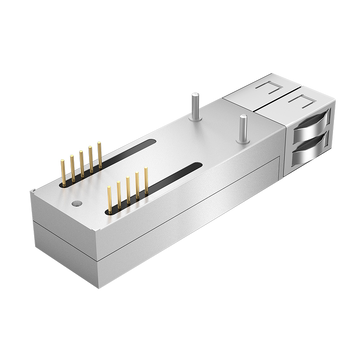

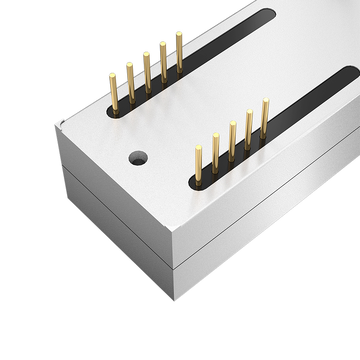

LF5-MM851G-02IDSは、業界標準の2x5 SFF形状を採用し、2.54mm間隔のスルーホールピンを備えています。金属製の筐体は光学系を遮蔽し、ケースは回路グランドから絶縁されています。また、はんだ付け方式を採用することで、振動の影響を受けやすい基板におけるプラグイン接点の摩耗を解消しています。

1.25G接続によるギガビットイーサネットおよびファイバーチャネル接続

このモジュールは、LVPECL差動ペアを介して1.25Gbpsの送受信速度を実現し、1000BASE-SXギガビットイーサネットおよび1.063Gbpsファイバーチャネルに対応しています。AC結合入力と100Ωの差動インピーダンスにより立ち上がり時間が安定するため、スイッチ、メディアコンバータ、NICは再タイミングなしでロックされます。

最適なマルチモード性能を実現する850nm波長

850nm VCSELはマルチモードファイバーの低損失領域に位置し、50/125µm OM3およびOM4ケーブルによって信号が最小限の減衰で伝送されます。中心波長は850nm±50nmの範囲内に収まり、出力電力は-9dBm~-3dBmで安定した結合を維持します。

短距離ネットワーク向け、安定した2km伝送

伝送距離は、50/125µmマルチモードファイバーで2km、従来の62.5/125µmケーブルで300mに達します。受信感度は-17dBm、最小消光比は8.2dB、SDヒステリシスは0.5dBで、汚れたコネクタや老朽化したパッチコードにも耐えうるリンクマージンを備えています。

低EMI設計のデュプレックスLCインターフェース

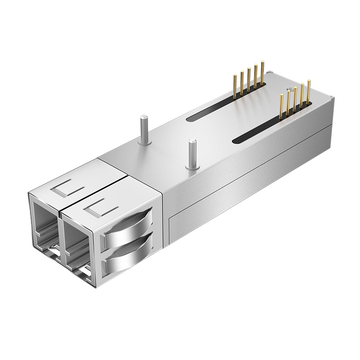

デュプレックスLCレセプタクルは標準的なパッチコードに対応し、SC設計に比べてコネクタの設置面積を半分に抑えます。金属化されたハウジングとフィルタ付きピン配置により、放射ノイズはFCCパート15クラスBおよびEN55022クラスBの制限値まで抑制され、シャーシレベルのEMC認証取得が容易になります。


LINK-PP LF5-MM851G-02IDS 1.25G SFF認証

LINK-PP LF5-MM851G-02IDSは出荷前に光学、電気、安全規格に照らしてテストされ、モジュールにはネットワーク機器メーカーが規制当局への申請に必要な適合記録が記録されています。

光トランシーバーのテスト

各ユニットは、1250Mbpsの2^23-1 PRBSパターンを用いて、出力電力、感度、アイマージンについて100%テストされています。ロット追跡は、VCSEL、PIN、PCBの各バッチを対象としています。

品質認証およびEMI/ESD規制への準拠

適合記録には、RoHS 2.0(2011/65/EU)、UL/cUL EN60950-1(ファイル番号E317337)、TÜV認証番号50135086、IEC 60825に基づくクラス1レーザー性能、および1000Vを超えるESDクラス1Cが含まれます。

シームレスなPCB統合とプロトコル互換性について認証済み

ピン配置、ランドパターン、LVPECLレベルは2x5 SFFマルチソースアグリーメントに準拠しており、光学センサーはIEEE 802.3z規格に適合しています。既存の基板レイアウトやホストファームウェアは変更せずにそのまま交換可能です。


厳格なテストにより、SFFの信頼性の高いパフォーマンスが保証されます

LF5-MM851G-02IDSは、製造ラインから出荷される前に、スペクトル、視認性、エラー率、極端な温度条件など、4つのベンチテストで検査されます。

オプティカル

光スペクトルテスト

中心波長、RMSスペクトル幅、およびサイドモード抑制を測定し、850nm VCSELの出力であることを確認した。

オプティカル

アイパターンテスト

フィルタリングされたアイパターンは1250Mbpsで取得され、IEEE 802.3zマスクと比較されます。

オプティカル

ビットエラーレートテスト

PRBS 2^23-1トラフィックは、定格感度において2kmの光ファイバーでBERが1E-12未満であることを確認した。

オプティカル

温度テスト

チャンバーは-40℃から+85℃までの温度範囲を掃引しながら、電力、感度、信号検出閾値を監視します。


製品の配送 LINK-PP LF5-MM851G-02IDS 1.25G SFF

ご注文いただいた商品は、静電気放電(ESD)対策済みのトレイに個別の光ポートキャップを取り付けた状態で、航空便および海上輸送用に梱包され、提示された納期内に発送されます。

帯電防止保護包装

帯電防止保護包装

各モジュールは、防塵キャップが取り付けられたシールドトレイに収められています。

耐衝撃輸送保護

耐衝撃輸送保護

発泡材で裏打ちされた段ボール箱は衝撃を吸収し、輸送中にピンがまっすぐな状態を保ちます。

迅速な注文処理と発送

迅速な注文処理と発送

在庫品は24時間から48時間以内に倉庫から出荷されます。

グローバル物流と国際配送

グローバル物流と国際配送

速達便および航空貨物便は、北米、ヨーロッパ、アジアに届けられます。

LINK-PP LF5-MM851G-02IDS 1.25G SFF 使用例

インストール LINK-PP LF5-MM851G-02IDSは、ホスト基板への標準的なウェーブはんだ付けが必要です。2x5ピンを基板のパッドに合わせてしっかりとはんだ付けし、デュプレックスLCパッチコードを接続して高速1.25G光ファイバーリンクを確立してください。

LF5-MM851G-02IDS テクニカルサポート

LINK-PP 円滑なネットワーク運用を確保するため、販売前のコンサルティング、互換性の検証、導入後のトラブルシューティングなど、専門的な技術サポートを提供します。

販売前技術相談

販売前技術相談

お客様がネットワークアーキテクチャとアプリケーション要件に基づいて最適なLF5-MM851G-02IDSモジュールを選択できるよう、専門的な技術ガイダンスを提供します。

互換性検証サポート

互換性検証サポート

Cisco製スイッチやその他のサポート対象ネットワークプラットフォームとの円滑な動作を保証するための互換性チェックと検証。

導入および設置に関するサポート

導入および設置に関するサポート

インストール、設定、初期導入に関する段階的なサポートを提供し、安定した正しい動作を保証します。

長期技術保証

長期技術保証

製品ライフサイクル全体を通して継続的な技術サポートを提供し、企業ネットワークおよびキャリアグレードネットワークにおける信頼性の高いパフォーマンスを保証します。

LINK-PP LF5-MM851G-02IDS 1.25G SFF アフターサービス保証

LINK-PP 光モジュールの円滑な導入と安定した運用を支援するため、アフターサービスを提供します。

15日間で稼働開始できました

15日間理由を問わず返品・返金

無料メンテナンスまたは交換

初期不良品(到着時故障品)または初期期間内の欠陥品は無償交換いたします。

無料メンテナンス

 保証期間中は製造上の欠陥に対する無料修理サービスを提供します。

製品制限

保証の除外事項および条件が適用されます

機種比較表

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LF5-MM851G-02IDS.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    OM3で1.6kmの距離であれば、850nmで十分ですし、コストも抑えられます。1310nmのマルチモードファイバーを使えば、伝送距離の余裕が広がり、コネクタの埃の影響を受けにくくなりますが、コストが高く、そのメリットは2kmを超える距離、あるいは帯域幅の狭い古いファイバーでしか意味がありません。今回の距離であれば、850nmで十分でしょう。 by LINK-PP テクニカルサポート
  • A:
    はい。このモジュールは100Mbpsから1.25Gbpsまでのレート透過性を備えているため、相手側が100Mポートであれば100Mで接続されます。低速域では分散ペナルティが減少するため、実際には到達距離が向上します。ただし、相手側が100Mに固定されている場合、スイッチが1Gbpsでネゴシエートすることは期待しないでください。 by LINK-PP テクニカルサポート
  • A:
    入射光は-6.3dBm付近で、入射光は約-9dBm、光ファイバーとコネクタの損失は約3dBです。感度は約-21dBmなので、約12dBの余裕があります。これは、汚れたコネクタと劣化したスプライス1箇所をカバーできる範囲であり、工場環境における実用的な許容範囲と言えます。 by LINK-PP テクニカルサポート
  • A:
    いいえ。2kmという数値はOM3以上の性能を前提としています。850nmのOM2では、モード分散により1Gでの到達距離は約550mに制限され、どのモジュールを使ってもこの制限は変わりません。購入前にケーブルジャケットの印字を確認してください。1Gアップグレードが期待外れに終わる最も一般的な理由はこれです。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.9

    レビューなし

  • 5スター
    91%
    4スター
    9%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
S *** n
Malaysia
確認済みの購入
5.0
2026-11-16
ホール内の2kmにわたるOM3で850nmの通信が問題なくできました。:)
として
Thailand
確認済みの購入
5.0
2026-10-29
2x5、850海里、2km、価値あり。
J *** y
トルコ
確認済みの購入
4.0
2026-10-11
片方のバッグにはパッドが入っていませんでしたが、2つのバッグは1.25Gで2kmのOM3を発光し、PINエンドは仕様内の-14dBmを示しました。
D *** u
Indonesia
確認済みの購入
5.0
2026-10-11
私たちはこれを、2棟目の建物まで新たにシングルモード光ファイバーを敷設する方法と比較検討しました。光ファイバーの敷設費用はモジュールと3日間の作業費よりも高額になることが分かりました。また、カメラ用にOM3は既に設置済みだったので、これが当然の解決策でした。
S *** n
チェコ
確認済みの購入
5.0
2026-03-16
第2ロットの出力電力は、第1ロットと0.3dB以内の誤差で一致した。数ヶ月かけてリンクを1つずつ試運転していくプラントにとって、この一貫性は試運転の予測可能性を高める上で非常に重要である。
