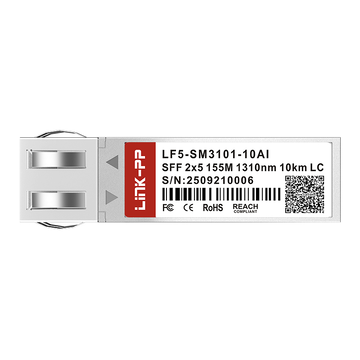

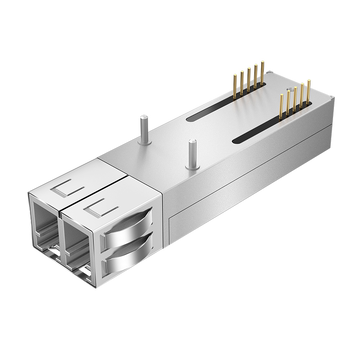

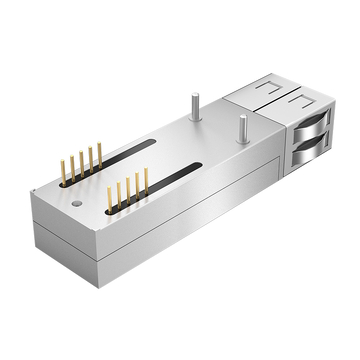

LF5-SM3101-10AI 155m 1310nm 10km duplex lc smf 2x5 sff transceiver module (industrial)
クリックして展開ビューを開きます

LINK-PP LF5-SM3101-10AI 155M 1310nm 10km デュプレックス LC SMF 2x5 SFF トランシーバーモジュール(産業用)

製品概要

製品
LINK-PP LF5-SM3101-10AI 155M 1310nm 10km デュプレックス LC SMF 2x5 SFF トランシーバーモジュール(産業用)
SKU
202914
P / N
LF5-SM3101-10AI
価格
4,202円
ステージ0
520在庫あり
SOLD
780
単価 4202円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LF5-SM3101-10AISKU: 202914

LINK-PP オリジナルデータシートすべてのダウンロード

互換性:
LINK-PP
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
4202円
1~99個
3992円
100~999個
3865円
1,000~2,999個
3740円
3,000~5,999個
3613円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
520在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 15,696円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
合計金額:
4202円

の仕様 LINK-PP 155M SFFトランシーバー

その LINK-PP LF5-SM3101-10AIは、1310nm FPレーザーとPINフォトダイオード受信機を組み合わせた155Mbps 2x5 SFFトランシーバーです。9/125µmシングルモードファイバーで10kmの伝送が可能で、最大260mAの3.3V電源で動作し、-40℃~+85℃の温度範囲で動作します。LVPECLデータ入出力とLVPECL信号検出出力を備えたデュプレックスLCレセプタクルを搭載しています。

LINK-PP 部品番号 LF5-SM3101-10AI 業者名 LINK-PP
フォームファクター SFF 最大データレート 155Mbps
波長 1310nm 最大ケーブル距離 10km
ボンジョイント デュプレックスLC メディアの方 SMF
トランスミッタの種類 FP レシーバータイプ PIN
電源 3.3V 動作温度範囲 40℃に-85

主な特徴 LINK-PP LF5-SM3101-10AI

LF5-SM3101-10AIは、メトロおよびアクセス回線向けに設計されたあらゆる要素を備えています。2x5のスルーホールサイズ、155MbpsのLVPECL信号伝送、1310nmのFPレーザー、シングルモードファイバーで10kmの伝送距離、デュプレックスLC光学系、LVPECL信号検出機能、そしてSONET/SDHおよびATMポートを街路キャビネット内で安定させる産業用温度範囲に対応しています。

信頼性の高いPCB実装のための標準SFFパッケージ

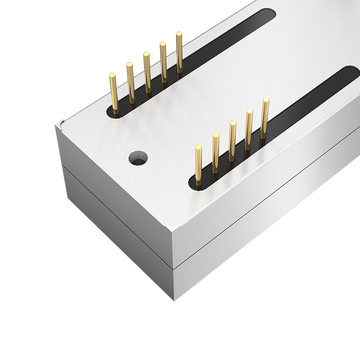

LF5-SM3101-10AIは、業界標準の2x5 SFF(小型フォームファクタ)形状を採用し、2.54mm間隔で10本の貫通ピンを備えています。金属製の筐体が光学系を遮蔽し、ケースは回路のグランドから絶縁され、はんだ付けされたボディ構造により、ポールマウント型ハードウェアのプラグイン接点の摩耗を防ぎます。

ATMおよびSONET/SDH向けの155M接続

このモジュールは、LVPECL差動ペアを介して155Mbpsで送受信を行い、155Mbps ATM、SONET OC-3/SDH STM-1、および100Mbpsイーサネットリンクに対応します。100Ωの差動入力インピーダンスとAC結合段により、10~200Mbpsのデータ範囲でアイパターンが安定しています。

最適なシングルモード性能を実現する1310nm波長

1310nmのFPレーザーが、色分散が最も低い第2伝送ウィンドウにおいて、9/125µmシングルモードファイバーを駆動します。中心波長は1260nm~1360nmの範囲に収まり、RMS幅は4nm未満、出力パワーは-14dBm~-5dBmです。

メトロリーチネットワーク向け安定した10km伝送

伝送距離は9/125µmシングルモード光ファイバーで最大10km、伝送速度は155Mbpsです。受信感度は-32dBm、飽和感度は-3dBm、信号検出ヒステリシスは0.5dBで、接続部の損失や経年劣化を吸収する余裕があります。

低EMI設計のデュプレックスLCインターフェース

デュプレックスLCレセプタクルは標準的なパッチコードに対応し、SC設計に比べてコネクタの設置面積を半分に抑えます。金属化されたハウジングと高速配線を囲む接地されたピン配置により、放射エミッションが抑制され、アクセス機器のシャーシレベルのEMC認証取得が容易になります。


LINK-PP LF5-SM3101-10AI 155M SFF認証

LINK-PP LF5-SM3101-10AIは出荷前に光学、電気、安全規格に照らしてすべてテストされ、モジュールには通信事業者アクセス機器メーカーが自社の申請に必要な記録が記録されています。

光トランシーバーのテスト

各ユニットは、155Mbpsの2^23-1 PRBSトラフィックを用いて、出力電力、感度、アイマージンについて100%テストされています。ロット追跡は、FPレーザー、PINフォトダイオード、およびPCBの各バッチを対象としています。

品質認証およびEMI/ESD規制への準拠

レーザーの安全性はIEC 825クラス1に準拠しており、金属化された筐体により放射エミッションを低く抑えています。接地されたピン1と7は、筐体をシャーシグランドに接続し、EMC認証を取得しています。

シームレスなPCB統合とプロトコル互換性について認証済み

ピン配置、ランドパターン、LVPECLレベルは2x5 SFFマルチソース協定に準拠しており、アイパターンはBellcore TR-NWT-000253に適合しています。既存の基板レイアウトとホストファームウェアは変更されずにそのまま交換可能です。


厳格なテストにより、SFFの信頼性の高いパフォーマンスが保証されます

LF5-SM3101-10AIは、製造ラインから出荷される前に、スペクトル、視品質、エラー率、極端な温度条件など、4つのベンチテストで検査されます。

オプティカル

光スペクトルテスト

中心波長、RMSスペクトル幅、および出力パワーを測定し、1310nmのFP発光であることを確認した。

オプティカル

アイパターンテスト

フィルタリングされたアイパターンは155Mbpsで取得され、Bellcore G.957マスクと比較されます。

オプティカル

ビットエラーレートテスト

PRBS 2^23-1トラフィックは、定格感度において10kmの光ファイバーでBERが1E-12未満であることを確認した。

オプティカル

温度テスト

チャンバーは-40℃から+85℃までの温度範囲を掃引しながら、電力、感度、信号検出閾値を監視します。


製品の配送 LINK-PP LF5-SM3101-10AI 155M SFF

ご注文いただいた商品は、静電気放電(ESD)対策済みのトレイに個別の光ポートキャップを取り付けた状態で、航空便および海上輸送用に梱包され、提示された納期内に発送されます。

帯電防止保護包装

帯電防止保護包装

各モジュールは、防塵キャップが取り付けられたシールドトレイに収められています。

耐衝撃輸送保護

耐衝撃輸送保護

発泡材で裏打ちされた段ボール箱は衝撃を吸収し、輸送中にピンがまっすぐな状態を保ちます。

迅速な注文処理と発送

迅速な注文処理と発送

在庫品は24時間から48時間以内に倉庫から出荷されます。

グローバル物流と国際配送

グローバル物流と国際配送

速達便および航空貨物便は、北米、ヨーロッパ、アジアに届けられます。

LINK-PP LF5-SM3101-10AI 155M SFF 使用例

LF5-SM3101-10AI の取り付けには、ホストボードへのピンインホールはんだ付けが必要です。10 個の 2x5 ピンをパッドに合わせて、それぞれを 350 ℃ で 10 秒間はんだ付けし、デュプレックス LC コードを接続してから、ピン 8 をローにプルして送信機を有効にします。

LF5-SM3101-10AI テクニカルサポート

LINK-PP 円滑なネットワーク運用を確保するため、販売前のコンサルティング、互換性の検証、導入後のトラブルシューティングなど、専門的な技術サポートを提供します。

販売前技術相談

販売前技術相談

お客様がネットワークアーキテクチャとアプリケーション要件に基づいて最適なLF5-SM3101-10AIモジュールを選択できるよう、専門的な技術ガイダンスを提供します。

互換性検証サポート

互換性検証サポート

Cisco製スイッチやその他のサポート対象ネットワークプラットフォームとの円滑な動作を保証するための互換性チェックと検証。

導入および設置に関するサポート

導入および設置に関するサポート

インストール、設定、初期導入に関する段階的なサポートを提供し、安定した正しい動作を保証します。

長期技術保証

長期技術保証

製品ライフサイクル全体を通して継続的な技術サポートを提供し、企業ネットワークおよびキャリアグレードネットワークにおける信頼性の高いパフォーマンスを保証します。

LINK-PP LF5-SM3101-10AI 155M SFF アフターサービス保証

LINK-PP 光モジュールの円滑な導入と安定した運用を支援するため、アフターサービスを提供します。

15日間で稼働開始できました

15日間理由を問わず返品・返金

無料メンテナンスまたは交換

初期不良品(到着時故障品)または初期期間内の欠陥品は無償交換いたします。

無料メンテナンス

 保証期間中は製造上の欠陥に対する無料修理サービスを提供します。

製品制限

保証の除外事項および条件が適用されます
