te 1-5569262-1 compatible link-pp lpje308cnl rj45 2x4 jacks without magnetics transformer without leds
クリックして展開ビューを開きます

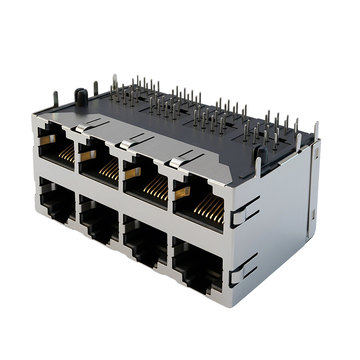

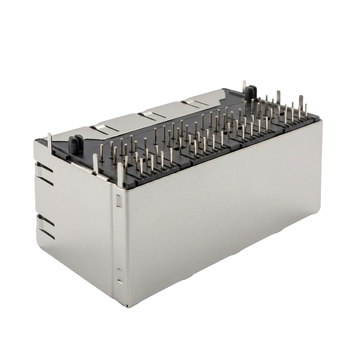

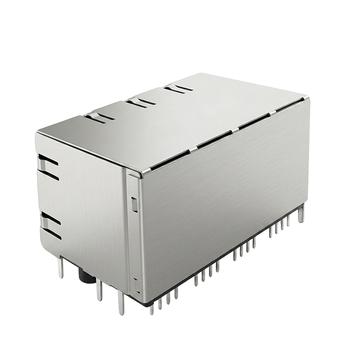

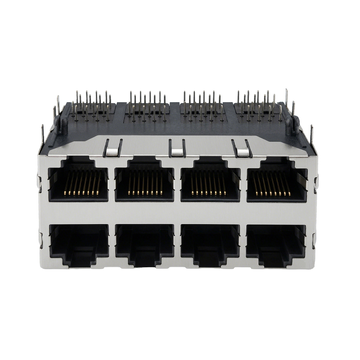

TE 1-5569262-1 互換 LINK-PP LPJE308CNL RJ45 2x4 ジャック、磁気トランスなし、LED なし

製品概要

製品
TE 1-5569262-1 互換 LINK-PP LPJE308CNL RJ45 2x4 ジャック、磁気トランスなし、LED なし
SKU
177539
P / N
LPJE308CNL
価格
680円
ステージ0
493在庫あり
SOLD
2.9K
単価 680円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
P / N: LPJE308CNLSKU: 177539

TE 1-5569262-1と互換性がありますデータシートすべてのダウンロード

互換性のあるP/N:
1-5569262-1
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
680円
1~99個
680円
100~999個
612円
1,000~4,999個
592円
5,000~9,999個
578円
10,000~14,999個
558円
≥15,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
493在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 10
合計金額:
680円
パッケージの詳細
10台
200台
トレイ
37.5 x 24 x 34.5 cm
0.071キロ
14.2キロ

TE 1-5569262-1 互換 LINK-PP LPJE308CNL RJ45 2x4 ジャック、磁気トランスなし、LED なし


LINK-PP 部品番号
LPJE308CNL TE 部品番号
1-5569262-1
部品の状態
有効 コネクタ タイプ
ジャック
極数・極数
8p8c (RJ45、イーサネット) アプリケーション-LAN
-
ポート数
2x4ポート
速度
-
ラッチ
両方ポートあたりのコア数
-
向き
90°角度(右)PCB マウント角度

サイドエントリー

シールド EMI タブ
自律的AI LEDオプション

無し

PCB
FR4PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm)
0.994/25.25パッケージの長さ (インチ/mm)

1.110/28.20

パッケージ幅 (インチ/mm)
2.331/59.20
温度
-40℃~+85℃
Bstサーキット
はいAutomDX

はい

ダイオード
いいえコンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX
1CT:1CT構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LPJE308CNL.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    EMIタブがシャーシに接触していれば、問題なく機能します。各面に2つのタブがあり、合計4つの接点があるため、これらの周波数帯では十分な接地が可能です。避けるべきは、塗装面や陽極酸化処理されたシャーシ表面です。タブが貫通せず、シールドが浮遊する金属の箱になってしまい、シールドがないよりも悪い状態になります。タブの接触部分には、マスキングされた接地パッドまたは導電性ガスケットを使用してください。 by LINK-PP テクニカルサポート
  • A:
    可能です。ただし、接点部分を適切にマスキングした場合に限ります。ハウジングは260℃で10秒間の耐熱性を持つ高温ナイロン製なので、ウェーブ自体は問題ありません。リスクは、テールスロットから接点キャビティにハンダが吸い込まれ、ポートが破損することです。前面にカバーが付いたパレットの使用をお勧めします。テールはペースト用に設計されているため、ほとんどのお客様はこの部品をリフローしています。ウェーブはスルーホールのみの基板の代替手段です。 by LINK-PP テクニカルサポート
  • A:
    ポストは、±0.08mmの公差で1.6mmの穴に合うように設計されており、圧入ではなく、はんだ付けまたは少なくとも固定する必要があります。はんだ付けせずに狭い穴に押し込むと、機械的な固定はできますが、確実な接地経路が確保されず、筐体が浮いてしまいます。金属製シャーシの場合は、少なくとも2本のポストをシャーシグランドにはんだ付けしてください。基板の厚さが2.0mmの場合は、注文時にお知らせください。ポストの長さが変わります。 by LINK-PP テクニカルサポート
  • A:
    このブロックは全長にわたる金属フレームと4つの取り付けポストを備えているため、ほとんどの場合、ブラケットなしで8本のケーブルを接続できます。すべてのポートに負荷をかけた状態で5kgの横方向の押し込みテストを行いましたが、ひび割れは見られませんでした。注意すべき点はPCB自体です。59.20mmのブロックに8本のケーブルが横方向に引っ張られると、1.6mm厚の基板にかなりのトルクがかかります。筐体に余裕があれば、ブロックの中央にサポートスペーサーを追加して、たわみをなくしてください。 by LINK-PP テクニカルサポート
  • A:
    8つのギガビットポートには、59.20mmブロックの背面に収まるパッケージに、合計8コア、4チャンネルアレイが必要です。当社のLP5004シリーズは通常このボディに適合し、テールから約12mm後ろに配置されるため、配線長を短く保つことができます。差動ペアは25mm以下に抑え、2mm以内の精度で一致させてください。10/100Mbpsのみの場合は、2チャンネルアレイで十分であり、基板面積を節約できます。PHYをお知らせいただければ、リファレンスレイアウトをお送りします。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 5

    レビューなし

  • 5スター
    96%
    4スター
    4%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
Y *** n
オーストリア
確認済みの購入
5.0
2026-11-16
8つのポートが1つの筐体に収められており、内部に磁気部品がないため、トランスバンクは基板上に設置でき、巻線を交換できます。ラッチは上下どちらからでもクリップを操作できます。高さ25.25mm、幅59.20mmで、従来の2x4のフットプリントに適合します。8つの開口部すべてにプラグを1回で差し込むことができました。
D *** x
ニュージーランド
確認済みの購入
4.0
2026-10-31
開口部の一つにタブが曲がっていたが、すべてのシートはきれいでプラグが差し込めた。この部分では何も点灯しなかったため、スイッチはリンクを報告し、59.20 mmは古い切り欠きと一致した。
L *** d
Indonesia
確認済みの購入
5.0
2026-09-15
2x4材、磁石なし、価値あり。
彼
米国
確認済みの購入
5.0
2026-09-01
他のエンジニア向けの補足情報:ラッチの形状はシングルポートバージョンと同じなので、既存のテスト治具は変更なしで使用できます。40ポートにおける嵌合力は9.8N~11.5N、脱着力は8.2N~10Nでした。これらの値は十分に安定しているため、自動テストステーションではポートごとのしきい値を設定する必要はありませんでした。
K *** n
ニュージーランド
確認済みの購入
5.0
2026-08-31
当社のパネルは厚さわずか1.2mmですが、タブの角度を少し調整するだけでEMIタブはしっかりと接触しました。EMCスキャンでは、試作したシールドなしのブロックと比較して125MHzで6dBの改善が見られました。これにより、ガスケットを追加することなくクラスBの基準を満たすことができ、1ユニットあたり約40セントのコスト削減につながりました。
