te 5406443-1 compatible link-pp lpjef102dnl1x2 port rj45 jack without integrated magnetics tab down without led

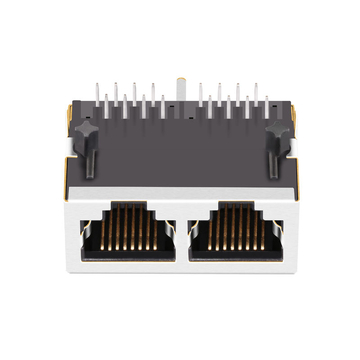

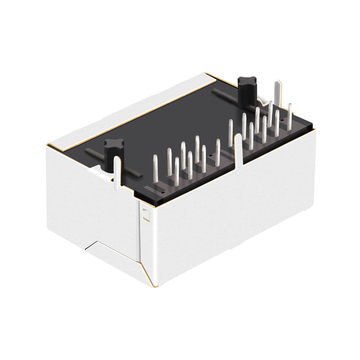

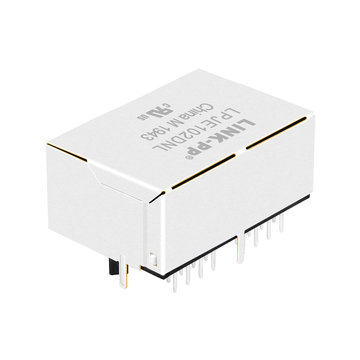

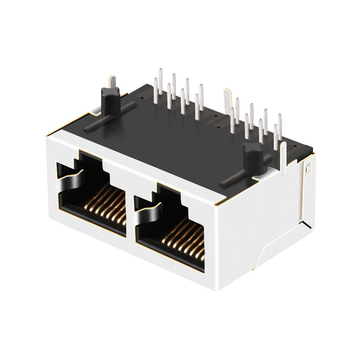

TE 5406443-1 互換 LINK-PP LPJEF102DNL1X2 ポート RJ45 ジャック、内蔵マグネットなし、タブダウン、LEDなし

製品概要

製品
TE 5406443-1 互換 LINK-PP LPJEF102DNL1X2 ポート RJ45 ジャック、内蔵マグネットなし、タブダウン、LEDなし
SKU
219836
P / N
LPJEF102DNL
価格
113円
ステージ0
2800在庫あり
SOLD
113.5K
単価 113円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJEF102DNLSKU: 219836

TE 5406443-1と互換性がありますデータシート3Dモデルすべてのダウンロード

互換性のあるP/N:
5406443-1
5406443-2
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
114円
1~99個
113円
100~999個
102円
1,000~4,999個
99円
5,000~9,999個
96円
10,000~14,999個
93円
≥15,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
2800在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 50
合計金額:
113円
パッケージの詳細
50台
2500台
トレイ
53 x 36 x 31 cm
0.012キロ
11キロ

TE 5406443-1 互換 LINK-PP LPJEF102DNL インターコムおよびルーター用統合磁気なし RJ45 ネットワーク (1X2 ポート、タブダウン、LED なし)

その LINK-PP LPJEF102DNLは10/100 Base-Tの速度をサポートし、IEEE 802.3、UL、Reach、RoHS、ISO19001、ISO14001規格に準拠しています。SMPS、産業用PC、インターホン、ルーターなどのアプリケーションをサポートするために使用できます。

LINK-PP 部品番号 LPJEF102DNL TE 部品番号 5406443-1
部品の状態 有効 コネクタ タイプ ジャック
極数・極数 8p8c (RJ45、イーサネット) アプリケーション-LAN -
ポート数 1x2ポート 速度 -
ラッチ Down ポートあたりのコア数 -
向き 90°角度(右) PCB マウント角度

サイドエントリー

シールド EMI タブ 無し LEDオプション

無し

PCB FR4 PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm) 0.537/13.65 パッケージの長さ (インチ/mm)

0.837/21.27

パッケージ幅 (インチ/mm) 1.225/31.12 温度 -40℃〜85℃
Bstサーキット はい AutomDX

はい

ダイオード いいえ コンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX 1CT:1CT 構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

LPJEF102DNL 図面 LPJEF102DNL-新.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    各ポートのペア線をそれぞれのテールからまっすぐ引き戻し、2つのグループが交差しないように平行に配線してください。ポート間の距離は十分にあるので、ビアフィールドを共有しようとしない限り、スペースは確保できます。基板が狭い場合は、まず内側のポートから配線を引き出し、次に外側のポートのペア線をその周りに配置してください。 by LINK-PP テクニカルサポート
  • A:
    これは、このジャックに推奨するモジュールを説明するものであり、筐体内部の部品を説明するものではありません。この部品は受動コネクタであるため、比率の列は、読者が別のドキュメントを探し回ることなく、適合するトランスを選択できるようにするために設けられています。ランドパターンを確定する前に、図面で推奨モジュールを確認してください。 by LINK-PP テクニカルサポート
  • A:
    はんだ付けされたテールと基板のグランド、またはプレートに接触する別個のフィンガーガスケットを介して接続します。タブがない場合、シェルはテールに依存するため、細い配線ではなく、しっかりとしたメッキパッドと十分な銅箔を使用してください。筐体が金属製で継ぎ目が重要な場合は、ガスケットを追加し、シェルからシャーシまでの導通を確認してください。 by LINK-PP テクニカルサポート
  • A:
    ポートごとに個別のトランスモジュールと、PHYが想定する終端ネットワークが必要です。各モジュールはジャックと巻線間のペア長を短く保つため、ポートの開口部近くに配置してください。このリンクは差動パスの一部として扱います。ポートが2つある場合はモジュールも2つ必要です。1つのモジュールを両方のポートで共有すると、クロストークが発生し、レイアウトも複雑になります。 by LINK-PP テクニカルサポート
