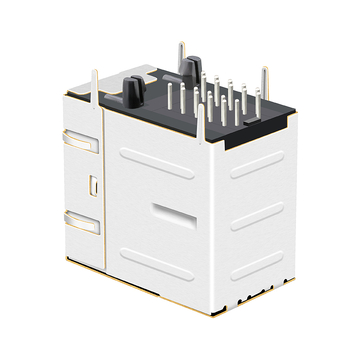

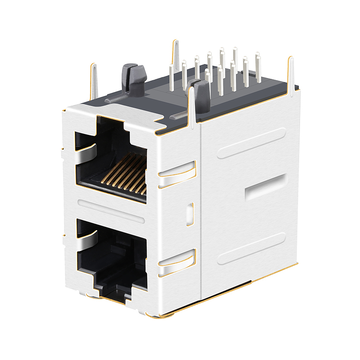

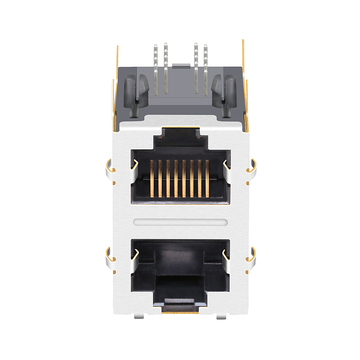

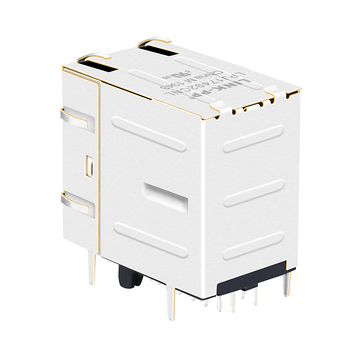

LPJ17492CNL 2x1 port integrated rj45 jack 10 100 base-t without led

LPJ17492CNL 2x1 ポート統合 RJ45 ジャック 10/100 Base-T LED なし

製品概要

製品
LPJ17492CNL 2x1 ポート統合 RJ45 ジャック 10/100 Base-T LED なし
SKU
170379
P / N
LPJ17492CNL
価格
1,609円
ステージ0
100在庫あり
SOLD
6.5K
単価 1609円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
P / N: LPJ17492CNLSKU: 170379

LINK-PP オリジナルデータシート3Dモデルすべてのダウンロード

互換性:
Belfuse
LINK-PP
互換性のあるP/N:
LPJ17492CNL
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
1609円
1~99個
1320円
100~599個
1159円
600~1,199個
885円
1,200~5,999個
756円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
100在庫あり
運送:
送料無料
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
MOQ 100
合計金額:
160928円

LINK-PP LPJ17492CNL 10/100 Base-T ウェブカメラおよびハードディスクプレーヤー用統合 RJ45 ジャック (2x1 ポート、LED なし)

LPJ17492CNL は速度 10/100 Base-T をサポートし、IEEE 802.3 at、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。ネットワーク カード、光端末、ウェブカメラ、ハードディスクなどのアプリケーションをサポートするために使用できます。選手たち。


LINK-PP 型番:
LPJ17492CNLコネクタ タイプ
ジャック
部品の状態
有効装着タイプ
スルーホール
極数・極数
8p8c (RJ45、イーサネット)アプリケーション-LAN
イーサネット(PoE+)
ポート数
2x1ポート速度
10 / 100 Base-Tの
ラッチ
両方ポートあたりのコア数
4
向き
90°角度(右)PCB マウント角度

サイドエントリー

シールド EMI タブ
自律的AILEDオプション

LEDなし

PCB
FR4PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm)
0.996/25.29パッケージの長さ (インチ/mm)

1.122/28.50

パッケージ幅 (インチ/mm)
0.678/17.21
温度
0℃~+70℃
Bstサーキット
はいAutomDX

はい

ダイオード
いいえコンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX
1CT:1CT構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LPJ17492CNL-図面.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    はい、部品の周囲温度55℃は、定格0~70℃の範囲内であり、15℃の余裕があります。重要なのは、ボックス上部の空気温度ではなく、マグネット部分の温度です。そのため、ジャック付近で測定してください。内部の空気温度が65℃を超える場合は、同じフットプリントの工業用温度バージョンを使用してください。こちらは定格-40~85℃です。 by LINK-PP テクニカルサポート
  • A:
    本体全体で約1.0kNの力を加えます。全長21.30mmを覆う平らな工具を使用し、毎秒0.4~0.5mmの速度で押します。ポートを1つずつ押さないでください。そうすると本体が傾き、もう一方のポートが高くなってしまいます。ジャックの下で基板を支え、両方のポート列の平面度を確認します。目標は0.1mm未満です。 by LINK-PP テクニカルサポート
  • A:
    はい、そしてほとんどのお客様はそのように使用しています。PHYリンクピンとアクティビティピンから2つのLEDを駆動し、ライトパイプを使ってパネルウィンドウに接続します。LEDはパネルから20mm以内に配置してください。また、2つのウィンドウ間の距離が4mm未満の場合は、黒いシュラウドを使用してください。そうしないと、リンクとアクティビティの間で光漏れが発生します。 by LINK-PP テクニカルサポート
  • A:
    はい、2つのポートはそれぞれ独立したチャネルであり、独自の磁気特性を備えているため、異なる速度や異なるケーブル長を使用しても問題ありません。共通しているのはシールドと本体のみです。クロストーク値が両ポートで同じになるように、基板上のペア配線を対称的に配置してください。また、各ポートの未使用ペアは、PHYが想定する方式で終端処理してください。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.9

    レビューなし

  • 5スター
    92%
    4スター
    8%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
X *** d
日本
確認済みの購入
5.0
2026-11-16
2x1スタック、ランプなし、クリーン。
G *** d
Italy
確認済みの購入
5.0
2026-10-17
高さ25.29mm、開口部2つと仕切り板、ブラケットなし、部品点数を節約。
B *** e
Australia
確認済みの購入
5.0
2026-09-18
どちらのラッチもどちらの方向にも機能するので、ケーブルは上からも下からもきれいに引き出せます。:D
氏
米国
確認済みの購入
4.0
2026-08-19
袋の一つは破れていましたが、ジャックはトレイに入っていました。両方のポートは100 Base-Tでトレーニングされ、砲弾はプレート上に平らに置かれ、何の問題もありませんでした。
H *** d
トルコ
確認済みの購入
5.0
2026-07-21
パネル高さ25.29mmに2つのポートを積み重ねることで、この部品は狭いバックプレートを維持できます。前面が平坦なため、カメラハウジングへの光漏れがなく、両方向ラッチにより、ケーブルを同じ本体から出し入れできます。
