LPJG17512A8NL 100 1000 base-t 2x1 port 10p8c rj45 modular connector tab up green yellow&green led

LPJG17512A8NL 100/1000 Base-T 2X1 ポート 10P8C RJ45 モジュラー コネクタ タブアップ グリーン/イエロー&グリーン LED

製品概要

製品

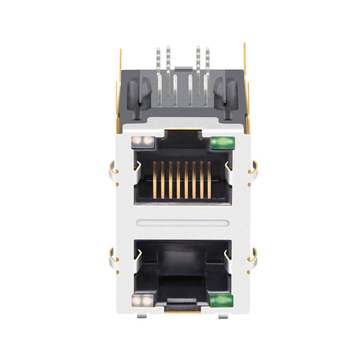

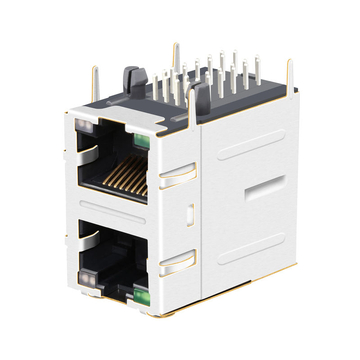

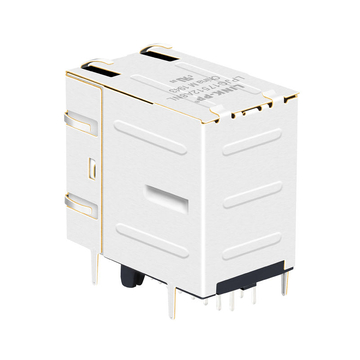

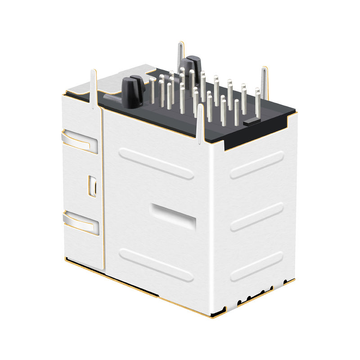

LPJG17512A8NL 100/1000 Base-T 2X1 ポート 10P8C RJ45 モジュラー コネクタ タブアップ グリーン/イエロー&グリーン LED
SKU
104502
P / N
LPJG17512A8NL
価格
1,426円
ステージ0
3702在庫あり
SOLD
6.2K
単価 1426円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
P / N: LPJG17512A8NLSKU: 104502

LINK-PP オリジナル3Dモデルすべてのダウンロード

互換性:
LINK-PP
互換性のあるP/N:
LPJG17512A8NL
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
1427円
1~99個
1169円
100~599個
1027円
600~1,199個
784円
1,200~5,999個
670円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
3702在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 30
合計金額:
1426円
パッケージの詳細
30台
540台
トレイ
37 x 30 x 30 cm
0.02キロ
11キロ

LINK-PP LPJG17512A8NL 10P8C 2x1 ポート RJ45 コネクタ、10/100/1000 Base-T 統合磁気、緑/黄&緑 LED、タブ上、RoHS

LINK-PP 部品番号
LPJG17512A8NL コネクタ タイプ
ジャック
部品の状態
有効 装着タイプ
スルーホール
極数・極数
10p8c (RJ45、イーサネット) アプリケーション-LAN
イーサネット(PoEなし)
ポート数
2x1ポート速度
10/100/1000 Base-T
ラッチ
両方ポートあたりのコア数
12
向き
90°角度(右)PCB マウント角度

サイドエントリー

シールド EMI タブ
自律的AILEDオプション

緑/黄&緑のLED

PCB
FR4PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm)
0.996/25.30パッケージの長さ (インチ/mm)

1.122/28.49

パッケージ幅 (インチ/mm)
0.677/17.20
温度
0℃~+70℃
Bstサーキット
はいAutomDX

はい

ダイオード
いいえコンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX
1CT:1CT構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

3Dモデル LPJG17512A8NL.zip
3Dモデル LPJG17512A8NL.glb

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    どちらのタイプもケーブルが上部または前面から抜けるようにカットされています。どちらを使用するかはパネルの構造によって異なります。この柔軟性こそが、私たちがこのボディを標準仕様とした理由です。下向きのラッチでは、私たちが使用している筐体に干渉してしまうためです。 by LINK-PP テクニカルサポート
  • A:
    はい。各ポートには緑/黄と緑のインジケータがあり、ジャックのLEDピンに配線されています。当社のPHYは直列抵抗を介してこれらのインジケータを駆動します。ランプの電流は非常に小さいため、別途ドライバは必要ありません。 by LINK-PP テクニカルサポート
  • A:
    パッケージの幅は17.20mm、高さは25.30mmです。2つのポートは共通のシールドを備えた1つのハウジングに収められています。パネルには2つではなく1つの開口部が必要です。最初の組み立てを行う前に、図面と切り抜き寸法を照らし合わせて確認してください。 by LINK-PP テクニカルサポート
  • A:
    これは10p8c、つまり10ポジションに8つのコンタクトが搭載されているコネクタです。これは100/1000 Base-Tの標準的なRJ45コネクタの形状です。追加の2ポジションは磁気回路側で使用され、2つ目のペアではありません。当社のパンチダウンツールは、このコネクタ用にアダプタを必要としません。 by LINK-PP テクニカルサポート
  • A:
    サンプル: 1-3 日。大量バッチ: 5-15 日。具体的な納期は商品とご注文の数量によって異なります。 詳細はお問い合わせください。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.9

    レビューなし

  • 5スター
    89%
    4スター
    11%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
W *** t
ウクライナ
確認済みの購入
5.0
2026-11-16
両方のポートが1つのシールドケースを共有しているため、基板の高さを抑えることができました。 =)
D *** d
Malaysia
確認済みの購入
4.0
2026-10-31
6つのトレイのうち1つは角が潰れていましたが、10p8cの接点とポートあたり12芯の配線は当社のピン配列に正しく接続され、すべてのポートがリンクされたため、満足しています。
に
India
確認済みの購入
5.0
2026-10-16
ベンチカードにLPJG17512A8NLジャックを12個搭載し、各ポートを1000 Base-Tで動作させました。すべてのポートでギガビットのネゴシエーションが成功し、緑と黄色のランプが正しい順序で点灯しました。また、2つのポートは25.30mmの筐体を共有しており、アイパターンで確認できるクロストークもありませんでした。これはテストリーダーを感心させる結果でした。
に
ポーランド
確認済みの購入
5.0
2026-09-30
緑と黄色の重ね合わせで、一目で分かりやすい。
E *** n
Ireland
確認済みの購入
5.0
2026-09-30
2回目の注文は500個です。高さ、タブの向き、LEDの動作はすべて同じです。25.30mmという高さは、ファンユニットとのクリアランスを決定する重要な数値です。
