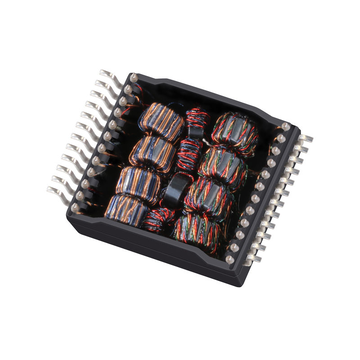

LP5009ANL 10 100 base-t single port smt 24 pin poe telecom lan transformer

LP5009ANL 10/100 Base-T シングルポート SMT 24 ピン POE テレコム Lan 変圧器

製品概要

製品
LP5009ANL 10/100 Base-T シングルポート SMT 24 ピン POE テレコム Lan 変圧器
SKU
155549
P / N
LP5009ANL
価格
163円
ステージ0
6000在庫あり
SOLD
223.1K
単価 163円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LP5009ANLSKU: 155549

LINK-PP オリジナルデータシート3Dモデルすべてのダウンロード

互換性:
Pulse
LINK-PP
互換性のあるP/N:
LP5009ANL
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
163円
1~9個
163円
10~349個
124円
350~1,399個
118円
1,400~9,799個
113円
9,800~20,999個
108円
≥21,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
6000在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 350
合計金額:
163円
パッケージの詳細
350台
1400台
リール
37 x 37 x 25 cm
0.005キロ
7キロ

LINK-PP LP5009ANL 10/100 Base-T POE 外科用機器用テレコム Lan 変圧器 (SMT、24 PIN、シングルポート)


LP5009ANL は速度 100/1000 Base-T をサポートし、IEEE 802.3、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。デジタル カメラ、ルーター、オートメーション、ネットワーク ファイアウォールなどのアプリケーションをサポートするために使用できます。


LINK-PP 型番:
LP5009ANL トランスタイプ
LANトランス
部品の状態
有効 巻数比 - プライマリ:セカンダリ
1:1 トランスミッター、1:1 レシーバー
構築
オープンフレーム
アプリケーション-LAN
イーサネット(PoE)
ポート数
シングルポート速度
10 / 100 Base-Tの
パッケージ
テープ&リールポートあたりのコア数
12
AutomDX
はいコメント

NL バージョンと同じ

暗証番号
24
装着タイプ

表面実装

パッケージの高さ (インチ/mm)
0.224/5.70パッケージの長さ (インチ/mm)0.539/13.70
パッケージ幅 (インチ/mm)
0.734/18.65温度
0℃~+70℃
巻数比 RX/TX
1CT:1CT
構成 RX/TX
T、C、S


LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 LP5009ANLE-図面.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    4組のペアのうち、この速度で通信を行うのは2組だけですが、8本のピンすべてに明確な経路が必要です。そうしないと、使用されていないピンが近くのスイッチング電源からのノイズを拾ってしまうからです。予備のペアは通常の抵抗ネットワークで終端し、4組のペアごとに長さを揃え、その下にしっかりとした基準面を設けました。巻線比は1対1で仕様書に記載されているため、PHY側でタップを変更する必要はありません。 by LINK-PP テクニカルサポート
  • A:
    まず、リールのピン 1 マークをランド パターンに合わせることから始めます。回転したトランスはペースト上では問題なさそうに見えますが、起動時に 2 組がオープン状態になります。3 枚のボードを作成し、簡単なネットワーク テストでそれぞれのターン比を読み取り、プロファイルを承認する前に 10 メガビットと 100 メガビットでリンクをトレーニングしました。オープン フレームはポッティング モジュールよりも熱容量が小さいため、リフロー ピークも記録する価値があります。 by LINK-PP テクニカルサポート
  • A:
    巻線はケースに密閉されずに露出しているため、配線が基板に及ぼす影響は直接巻線に伝わります。ボビンの下に液体が溜まると乾燥しにくいため、他のモジュールで行っている水系洗浄を省略し、洗浄不要のフラックスを要求しました。ピックアンドプレースには、ワイヤに圧力をかけずに平らな上面を掴むノズルが必要で、テープとリールの梱包はライブラリ内のフットプリントと同じ向きにする必要があります。 by LINK-PP テクニカルサポート
  • A:
    シングルポート表面実装トランスでは、電源はセンタータップから供給され、巻線は基板配線が定格電流に対応している場合にのみ、定格電流に対応できます。PSEからこれらのピンまで幅広の配線を敷設し、デカップリングをそのすぐ横に配置した後、アイドル状態ではなく、最悪の負荷がかかる電源付きデバイスを使用してレールを測定しました。PSEの予算には、このポートだけでなく、基板全体分の余裕を持たせてください。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.9

    レビューなし

  • 5スター
    93%
    4スター
    7%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
D *** g
確認済みの購入
4.0
2026-11-14
1つのリールは継ぎ目のカバーテープが破れていたが、すべてのブロックはきれいに取り出された。24個のパッドは1回のパスでリフローし、供給液は中央のタップに留まった。
C *** t
確認済みの購入
5.0
2026-04-04
12個のコアが巻線フレーム上に配置されている。巻数比に特に変わった点はない。
S *** n
確認済みの購入
5.0
2025-07-27
供給はタップから行われる。ピン配置は図面と完全に一致していた。
K *** t
確認済みの購入
5.0
2025-01-05
最初の基板では、245℃でのリフローがうまくいった。
D *** n
確認済みの購入
5.0
2024-08-08
カメラポートには、電源供給用のドロップ端子1つと、プレート部分にプレーンジャックが必要です。このブロックは高さ5.70mmで、電源はセンタータップに接続されています。400個製造しました。寸法はすべて図面通りでした。:)
