pulse j00004nlt compatible link-pp lpj19113cnl 10 100 base-t without led tab down china smt rj45 connector suppliers

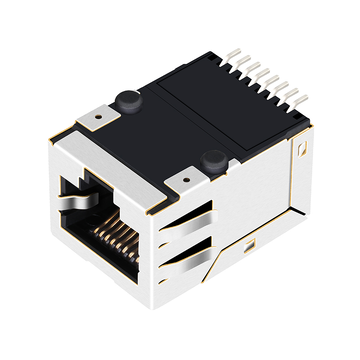

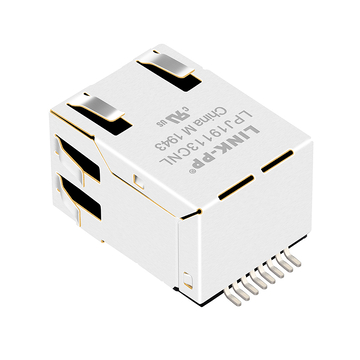

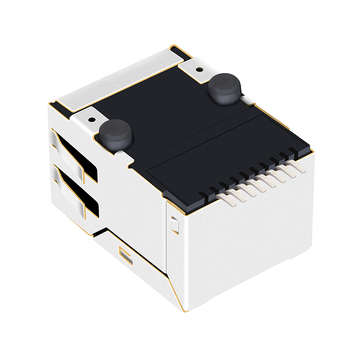

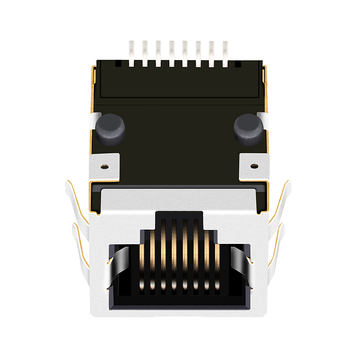

パルス J00004NLT 互換 LINK-PP LPJ19113CNL 10/100 Base-T LED タブなし中国 SMT RJ45 コネクタ サプライヤー

製品概要

製品
パルス J00004NLT 互換 LINK-PP LPJ19113CNL 10/100 Base-T LED タブなし中国 SMT RJ45 コネクタ サプライヤー
SKU
137491
P / N
LPJ19113CNL
価格
629円
ステージ0
3607在庫あり
SOLD
61.3K
単価 629円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJ19113CNLSKU: 137491

Pulse J00004NLTと互換性があります3Dモデルすべてのダウンロード

互換性:
Pulse
LINK-PP
互換性のあるP/N:
J00004NLT
J0C-0004NL
J0C-0004NLT
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
629円
1~99個
516円
100~599個
453円
600~1,199個
346円
1,200~5,999個
296円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
3607在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 120
合計金額:
629円
パッケージの詳細
120台
720台
トレイ
36 x 36 x 35 cm
0.11キロ
8キロ

パルス J00004NLT 互換 LINK-PP LPJ19113CNL 10/100 Base-T 中国 SMT RJ45 コネクタ ルーター用サプライヤー (LED タブ ダウンなし)


LPJ19113CNL は速度 10/100 Base-T をサポートし、IEEE 802.3、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。ネットワーク ファイアウォール、ルーター、セットトップ ボックスなどのアプリケーションをサポートするために使用できます。


LINK-PP 型番:
LPJ19113CNL パルス部品番号 J00004NLT
部品の状態
有効 コネクタ タイプ
ジャック
極数・極数
8p8c (RJ45、イーサネット) アプリケーション-LAN
イーサネット(PoEなし)
ポート数
1x1ポート速度
10 / 100 Base-Tの
ラッチ
Downポートあたりのコア数
4
向き
90°角度(右)PCB マウント角度

表面実装

シールド EMI タブ
自律的AILEDオプション

LEDなし

PCB
FR4PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm)
0.535/13.60パッケージの長さ (インチ/mm)

0.864/21.95

パッケージ幅 (インチ/mm)
0.640/16.26
温度
0℃~70℃
Bstサーキット
はいAutomDX

はい

ダイオード
いいえコンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX
1CT:1CT構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

3Dモデル LPJ19113CNL.zip
3Dモデル LPJ19113CNL.glb

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    本体はランプなし構造のため、ポートの状態はPHYレジスタから取得する必要があります。そのため、リンクと速度は管理バス経由で読み取ります。これにより、ライトパイプと基板の穴が1つ削減されました。 by LINK-PP テクニカルサポート
  • A:
    ラッチが開口部の下にぶら下がっているため、プラグは下から差し込みます。プレートの下にはブーツとクリップのために22mmのスペースを確保しました。これまでの30回の製作で、ブラケットに干渉するものは何もありませんでした。 by LINK-PP テクニカルサポート
  • A:
    タブはシェルを基板プレーン(プラスチックケース内のリターンパス)に接合します。タブは両側に2mmのパッドを設けた裸の銅箔上に配置します。これにより、マスク内部の放射スキャンを100メガビットに抑えることができました。 by LINK-PP テクニカルサポート
  • A:
    当社では0.12mmのステンシルと標準的な鉛フリープロファイルを使用しています。テール部分は0.3mm幅なので、ペーストが多すぎると内側のペアが繋がってしまいます。最初の0.15mmでの試作では、3枚の基板で修正が必要でした。 by LINK-PP テクニカルサポート
  • A:
    ISO9001、SGS、UL、RoHs。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 5

    レビューなし

  • 5スター
    98%
    4スター
    2%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
として
確認済みの購入
4.0
2026-11-14
1つのカートンの端が潰れていましたが、ジャックは無事でした。LPJ19113CNLはパッドに平らに半田付けされるため、セットトップボックスでスルーホールの段差をカットしました。500個出荷。ライン上での開梱は問題なく完了しました。
F *** y
確認済みの購入
5.0
2026-06-18
タブは切り欠き部分で接着された。高さは仕様範囲内だった。
K *** h
確認済みの購入
5.0
2025-08-18
表面実装ボディ上に8つの接点と4つのコアがあり、開口部の下にクリップで固定します。以前使用したスルーホール部品と同じプラグを使用します。ピンの長さは特に変わりません。
J *** n
確認済みの購入
5.0
2025-05-16
この部品番号にはランプは一切含まれていません。ランプの位置については図面と一致していました。
L *** m
Brazil
確認済みの購入
5.0
2024-07-19
最初の記事では、プラグがパッドを押し下げるため、口の下にクリップが付いた表面実装ボディには少し注意が必要でした。パッドの長さをほんの少し長くしたところ、接続部は1000回の挿入に耐えました。その後は、他のジャックと同じように問題なく動作しました。600枚の基板を取り付けましたが、良好です。
