pulse j0c-0004nlt compatible link-pp lpj19113cnl 10 100 base-t without led tab down smt rj45 connector is available

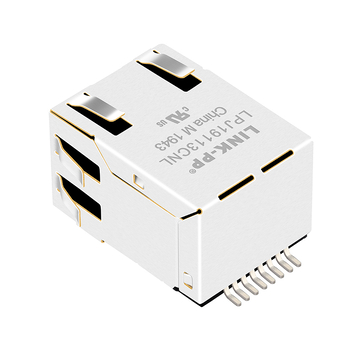

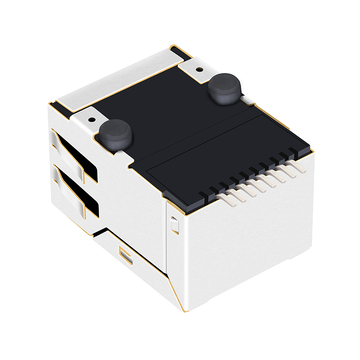

パルス J0C-0004NLT 互換品 LINK-PP LPJ19113CNL 10/100 Base-T LED タブなし SMT RJ45 コネクタが利用可能

製品概要

製品
パルス J0C-0004NLT 互換品 LINK-PP LPJ19113CNL 10/100 Base-T LED タブなし SMT RJ45 コネクタが利用可能
SKU
137490
P / N
LPJ19113CNL
価格
629円
ステージ0
3608在庫あり
SOLD
61.3K
単価 629円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJ19113CNLSKU: 137490

Pulse J0C-0004NLTと互換性がありますデータシート3Dモデルすべてのダウンロード

互換性:
Pulse
LINK-PP
互換性のあるP/N:
J00004NLT
J0C-0004NL
J0C-0004NLT
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
629円
1~99個
516円
100~599個
453円
600~1,199個
346円
1,200~5,999個
296円
≥6,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
3608在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 120
合計金額:
629円
パッケージの詳細
120台
720台
トレイ
36 x 36 x 35 cm
0.11キロ
8キロ

パルス LPJ19113CNL 互換品 LINK-PP J0C-0004NLT 10/100 Base-T SMT RJ45 コネクタはサーバーで使用可能です (LED タブが下にない)


LPJ19113CNL は速度 10/100 Base-T をサポートし、IEEE 802.3、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。ネットワーク ファイアウォール、ルーター、スマート メーターなどのアプリケーションをサポートするために使用できます。


LINK-PP 型番:
LPJ19113CNL パルス部品番号 J0C-0004NLT
部品の状態
有効 コネクタ タイプ
ジャック
極数・極数
8p8c (RJ45、イーサネット) アプリケーション-LAN
イーサネット(PoEなし)
ポート数
1x1ポート速度
10 / 100 Base-Tの
ラッチ
Downポートあたりのコア数
4
向き
90°角度(右)PCB マウント角度

表面実装

シールド EMI タブ
自律的AILEDオプション

LEDなし

PCB
FR4PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm)
0.535/13.60パッケージの長さ (インチ/mm)

0.864/21.95

パッケージ幅 (インチ/mm)
0.640/16.26
温度
0℃~70℃
Bstサーキット
はいAutomDX

はい

ダイオード
いいえコンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX
1CT:1CT構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

製品図面 lpj19113cnl-図面.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    本体はランプなし構造のため、ポートの状態はPHYレジスタから取得する必要があります。そのため、リンクと速度は管理バス経由で読み取ります。これにより、ライトパイプと基板の穴が1つ削減されました。 by LINK-PP テクニカルサポート
  • A:
    ラッチが開口部の下にぶら下がっているため、プラグは下から差し込みます。プレートの下にはブーツとクリップのために22mmのスペースを確保しました。これまでの30回の製作で、ブラケットに干渉するものは何もありませんでした。 by LINK-PP テクニカルサポート
  • A:
    タブはシェルを基板プレーン(プラスチックケース内のリターンパス)に接合します。タブは両側に2mmのパッドを設けた裸の銅箔上に配置します。これにより、マスク内部の放射スキャンを100メガビットに抑えることができました。 by LINK-PP テクニカルサポート
  • A:
    当社では0.12mmのステンシルと標準的な鉛フリープロファイルを使用しています。テール部分は0.3mm幅なので、ペーストが多すぎると内側のペアが繋がってしまいます。最初の0.15mmでの試作では、3枚の基板で修正が必要でした。 by LINK-PP テクニカルサポート
  • A:
    ISO9001、SGS、UL、RoHs。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 5

    レビューなし

  • 5スター
    97%
    4スター
    3%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
として
確認済みの購入
4.0
2026-11-14
1つのカートンの端が潰れていましたが、ジャックは無事でした。LPJ19113CNLはパッドに平らに半田付けされるため、セットトップボックスでスルーホールの段差をカットしました。500個出荷。ライン上での開梱は問題なく完了しました。
K *** h
確認済みの購入
5.0
2025-08-18
表面実装ボディ上に8つの接点と4つのコアがあり、開口部の下にクリップで固定します。以前使用したスルーホール部品と同じプラグを使用します。ピンの長さは特に変わりません。
L *** m
Brazil
確認済みの購入
5.0
2024-07-19
A surface mount body with the clip under the mouth took a little care on our first article, because the plug pushes down on the pads. We upped the pad length by a hair and the joint held through a thousand insertions. After that the line ran it like any other jack. Six hundred boards out, good.
A *** n
確認済みの購入
5.0
2023-12-18
Four cores, two pairs landed first pass. No fuss on the hipot run.
J *** k
確認済みの購入
5.0
2023-08-23
100 Base-T jack, magnetics inside. It matched the sheet on the loaded positions.
