tab down without led 1x2 port side entry pcb shielded rj45 modular jack without integrated magnetics

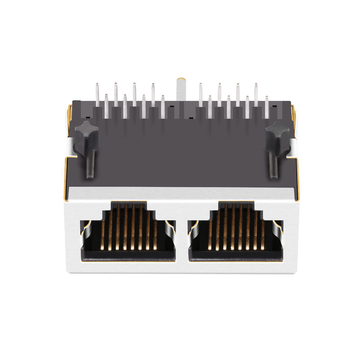

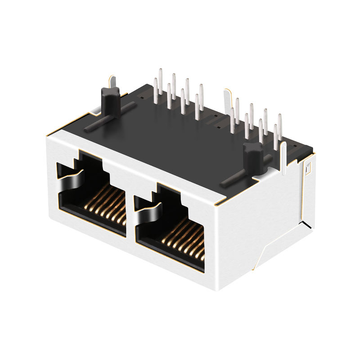

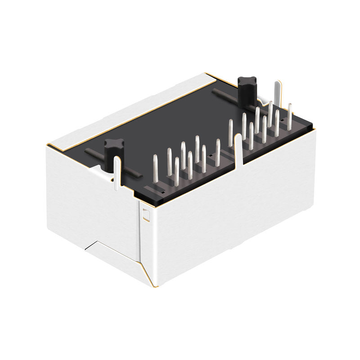

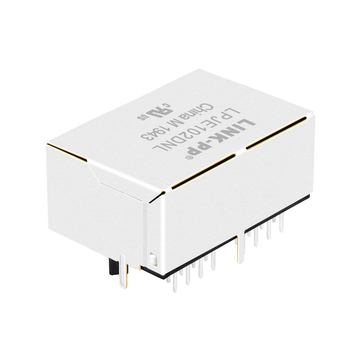

LED なしのタブダウン 1X2 ポートサイドエントリ PCB シールド付き RJ45 モジュラージャック、統合磁気なし

製品概要

製品
LED なしのタブダウン 1X2 ポートサイドエントリ PCB シールド付き RJ45 モジュラージャック、統合磁気なし
SKU
104385
P / N
LPJE102DNL
価格
98円
ステージ0
2993在庫あり
SOLD
20K
単価 98円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
P / N: LPJE102DNLSKU: 104385

LINK-PP オリジナルデータシート3Dモデルすべてのダウンロード

互換性のあるP/N:
LPJE102DNL
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
98円
1~99個
98円
100~999個
88円
1,000~4,999個
85円
5,000~9,999個
84円
10,000~14,999個
81円
≥15,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
2993在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 50
合計金額:
98円
パッケージの詳細
50台
2500台
トレイ
53 x 36 x 31 cm
0.012キロ
31キロ

1X2 ポート イーサネット RJ45 ジャック、統合磁気なし、LED なし、タブダウン、RoHS

LINK-PP 型番:
LPJE102DNL コネクタ タイプ
ジャック
部品の状態
有効 装着タイプ
スルーホール
極数・極数
8p8c (RJ45、イーサネット) アプリケーション-LAN
-
ポート数
1x2ポート速度
-
ラッチ
Downポートあたりのコア数
-
向き
90°角度(右)PCB マウント角度

サイドエントリー

シールド EMI タブ
無しLEDオプション

無し

PCB
FR4PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm)
0.537/13.65パッケージの長さ (インチ/mm)

0.837/21.27

パッケージ幅 (インチ/mm)
1.225/31.12
温度
-40℃〜85℃
Bstサーキット
はいAutomDX

はい

ダイオード
いいえコンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX
1CT:1CT構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

LPJE102DNL 図面 LPJE102DNL.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    この1x2ジャックのシェル側面にはEMIタブが形成されています。これらは信号ピンではなく、独立したシールドパッドとして基板に接続されます。ダイオードリードはピン数に含まれません。これらのパッドがどこに配置されるかは、シャーシのグランド構成によって決まります。 by LINK-PP テクニカルサポート
  • A:
    基板表面から筐体上面までの高さは13.65mmです。この高さより上に取り付けられたものは、プラグ本体と干渉する可能性があります。ケーブルブーツは、コネクタ本体の高さよりも高くなります。カードの間隔図でクリアランスが決まります。 by LINK-PP テクニカルサポート
  • A:
    AT形状の保持ポストは、この1x2ハウジングの下に成形されています。プラグ挿入時にハンダ付けではなく、基板に接触します。スルーホールパターンには、このポストの位置が含まれています。PCBドリルファイルには、このフットプリントとその公差が反映されています。 by LINK-PP テクニカルサポート
  • A:
    このジャックでは、両方の開口部が基板端から90度の角度で外側を向いています。ケーブルプラグは差し込んだ後、PCB表面と平行になります。上面から差し込むタイプのコネクタでは、角度が異なります。筐体の開口部の位置は、この角度に基づいて決定されます。 by LINK-PP テクニカルサポート
