amphenol 10118061-5005010lf compatible link-pp lpje102dnl tab down without led 1x2 port connector rj45 without integrated magnetics

アンフェノール 10118061-5005010LF 互換 LINK-PP LPJE102DNL タブダウン LED なし 1X2 ポートコネクタ RJ45 統合磁気なし

製品概要

製品

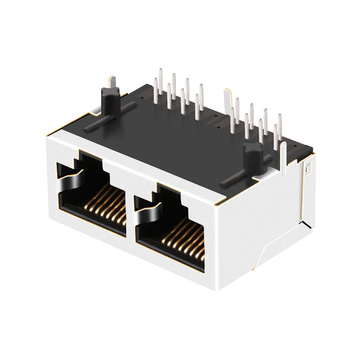

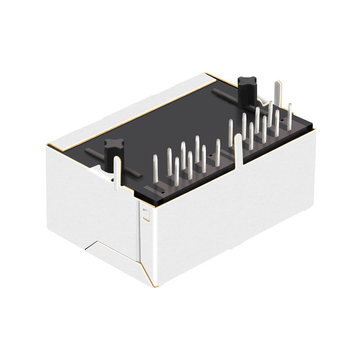

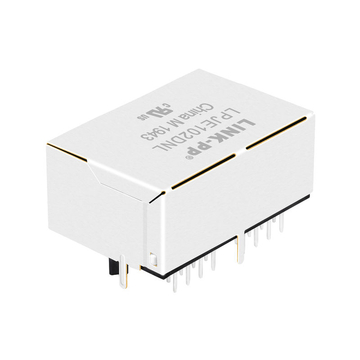

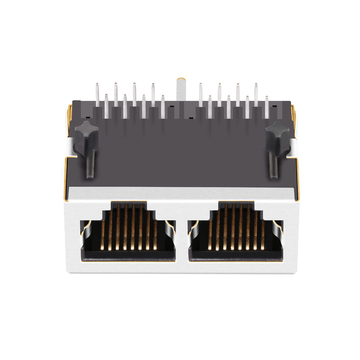

アンフェノール 10118061-5005010LF 互換 LINK-PP LPJE102DNL タブダウン LED なし 1X2 ポートコネクタ RJ45 統合磁気なし
SKU
104060
P / N
LPJE102DNL
価格
98円
ステージ0
2993在庫あり
SOLD
20K
単価 98円
新規ユーザー: 1,586円 初回注文時に使えるクーポン
CPコード linkpp2610
ご注文金額が一定額以上の場合 158,550円 以上 2,378円 オフ
CPコード Linkpp15
ご注文金額が一定額以上の場合 475,650円 以上 7,928円 オフ
CPコード Linkpp50
ご注文金額が一定額以上の場合 792,750円 以上 15,855円 オフ
CPコード Linkpp100
製造: LINK-PPP / N: LPJE102DNLSKU: 104060

Amphenol 10118061-5005010LFと互換性がありますデータシート3Dモデルすべてのダウンロード

互換性のあるP/N:
10118061-5005010LF
ボリューム料金設定 オンライン価格プラン · 大量注文またはカスタム価格についてはお問い合わせください
98円
1~99個
98円
100~999個
88円
1,000~4,999個
85円
5,000~9,999個
84円
10,000~14,999個
81円
≥15,000個

これらの数量を超えるご注文、または価格交渉をご希望の場合は、ご連絡ください。

在庫:
2993在庫あり
運送:
2,863円
〜へ 日本 、 フェデックスIP
推定配達時間 : 3 - 6 日。
5年保証 15日の返品 15日間交換
保証
  • 業界トップクラスの5年間保証を提供します。
  • 表を読んでください details すべての製品の保証について。
返品と交換
  • 返金は、返品された商品を受け取ってから約5営業日後に処理されます。
  • 交換用の在庫品は、1営業日以内に発送可能です。
  • 返品ポリシー全文をお読みください details.
送料無料 95,130円.
または、チェックアウト時にご自身のUPS / FedEx / DHLアカウントを使用して発送してください(0円 配送)。
数量:
SPQ 50
合計金額:
98円
パッケージの詳細
50台
2500台
トレイ
53 x 36 x 31 cm
0.012キロ
31キロ

アンフェノール 10118061-5005010LF 互換 LINK-PP LPJE102DNL コネクタ RJ45、SMPS および組み込みメインボード用統合磁気なし (1X2 ポート、タブダウン、LED なし)


LPJE102DNL は速度 10/100 Base-T をサポートし、IEEE 802.3、UL、Reach、RoHs、ISO19001、ISO14001 規格に準拠しています。 SMPS、組み込みメインボード、スイッチ、ルーターなどのアプリケーションをサポートするために使用できます。


LINK-PP 型番:
LPJE102DNL アンフェノールの部品番号 10118061-5005010LF
部品の状態
有効 コネクタ タイプ
ジャック
極数・極数
8p8c (RJ45、イーサネット) アプリケーション-LAN
-
ポート数
1x2ポート速度
-
ラッチ
Downポートあたりのコア数
-
向き
90°角度(右)PCB マウント角度

サイドエントリー

シールド EMI タブ
無しLEDオプション

無し

PCB
FR4PCB 保持ポスト

Tポスト

パッケージの高さ (インチ/mm)
0.537/13.65パッケージの長さ (インチ/mm)

0.837/21.27

パッケージ幅 (インチ/mm)
1.225/31.12
温度
-40℃〜85℃
Bstサーキット
はいAutomDX

はい

ダイオード
いいえコンタクト嵌合部のメッキ

ゴールド 6u"/15u"/30u"

巻数比 RX/TX
1CT:1CT構成 RX/TX

T、C

LINK-PP

マッチング製品

ピクチャー ID番号 詳細説明 価格 ステージ0 商品をカートに追加

ダウンロード

LPJE102DNL 図面 LPJE102DNL.pdf

Q&A

まだ質問はありません

仕様、互換性、納期について、最初に質問してみましょう。

質問する
  • A:
    この1x2ジャックのシェル側面にはEMIタブが形成されています。これらは信号ピンではなく、独立したシールドパッドとして基板に接続されます。ダイオードリードはピン数に含まれません。これらのパッドがどこに配置されるかは、シャーシのグランド構成によって決まります。 by LINK-PP テクニカルサポート
  • A:
    基板表面から筐体上面までの高さは13.65mmです。この高さより上に取り付けられたものは、プラグ本体と干渉する可能性があります。ケーブルブーツは、コネクタ本体の高さよりも高くなります。カードの間隔図でクリアランスが決まります。 by LINK-PP テクニカルサポート
  • A:
    AT形状の保持ポストは、この1x2ハウジングの下に成形されています。プラグ挿入時にハンダ付けではなく、基板に接触します。スルーホールパターンには、このポストの位置が含まれています。PCBドリルファイルには、このフットプリントとその公差が反映されています。 by LINK-PP テクニカルサポート
  • A:
    このジャックでは、両方の開口部が基板端から90度の角度で外側を向いています。ケーブルプラグは差し込んだ後、PCB表面と平行になります。上面から差し込むタイプのコネクタでは、角度が異なります。筐体の開口部の位置は、この角度に基づいて決定されます。 by LINK-PP テクニカルサポート

ユーザーレビュー

  • 4.8

    レビューなし

  • 5スター
    82%
    4スター
    18%
    3スター
    0%
    2スター
    0%
    1スター
    0%
データなし
C *** n
Saudi Arabia
確認済みの購入
5.0
2026-05-25
このLPJE102DNLは、印刷された寸法と完全に一致していました。負荷がかかってもずれは一切なく、列全体が常に直角を保っていました。トレイ全体で高さも均一で、接地タブはしっかりと接触し、嵌合面も平らでした。袋から出してすぐにぴったりと収まり、作りもしっかりしていました。
N *** e
確認済みの購入
5.0
2024-04-24
Height checks out. It dropped into the same opening.
M *** h
確認済みの購入
4.0
2023-09-27
A creased edge ran along one flap of the carton, but the LPJE102DNL cage came out rigid and continuity met our limit on every port.
P *** n
確認済みの購入
5.0
2023-05-22
Plating even. It dropped in with the same pin out.
A *** e
確認済みの購入
5.0
2022-05-24
We inspected every latch on arrival, the LPJE102DNL had no missing springs, the 1x2 pair with stayed put, and nothing bent. It went in without touching the neighbour, no fuss. :)
