LINK-PP Spécifications du module QSFP28 100G LQ-CW100-LR4C
Le LINK-PP L'émetteur-récepteur optique LQ-CW100-LR4C 100G QSFP28 offre un débit agrégé de 103.125 Gbit/s sur fibre monomode (SMF) grâce à quatre voies NRZ de 25.78 Gbit/s. Doté d'une alimentation de 3.3 V, d'une faible dissipation de puissance inférieure à 3.5 W et d'une interface LC duplex remplaçable à chaud, il fonctionne de manière stable dans une plage de températures commerciales de 0 °C à 70 °C pour les infrastructures Ethernet 100G haute densité.
LINK-PP Référence
LQ-CW100-LR4C
Nom du vendeur
LINK-PP
Facteur de forme
QSFP28
Débit de données maximum
103.125 Gbit/s (4 x 25.78 Gbit/s)
Longueur des ondes
1271nm, 1291nm, 1311nm et 1331nm
Distance maximum de câble
10km
connecteur
LC duplex
médias
SMF
Type d'émetteur
DFB
Type de récepteur
PIN
Puissance TX
-6.5 ~ 2.5dBm
Puissance de réception
-11.5 à 2.5dBm
Modulation (électrique)
4x 25G-NRZ
Modulation (optique)
4x 25G-NRZ
DDM/DOM
Appareils
Température de fonctionnement
0 ° C à + 70 ° C
Protocoles
Conforme QSFP28 MSA
Garantie
5 ans
Les principales caractéristiques de LINK-PP LQ-CW100-LR4C 100G QSFP28
Conçu pour les télécommunications à haut débit et les réseaux d'entreprise, le LINK-PP Le module LQ-CW100-LR4C combine la conformité QSFP28 MSA, des interfaces électriques CAUI-4, des lasers DFB intégrés et des récepteurs PIN. Il assure une transmission de données écoénergétique sur 10 km, une surveillance avancée des diagnostics numériques (DDM) et une installation à chaud simplifiée pour optimiser les architectures de réseaux optiques modernes.

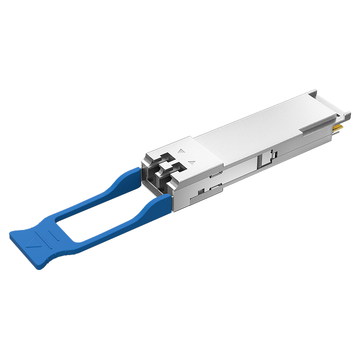

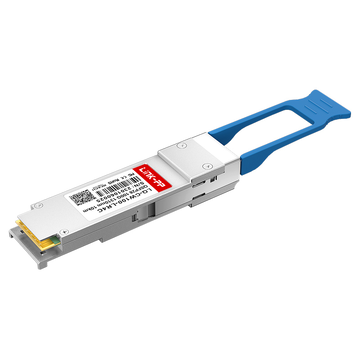

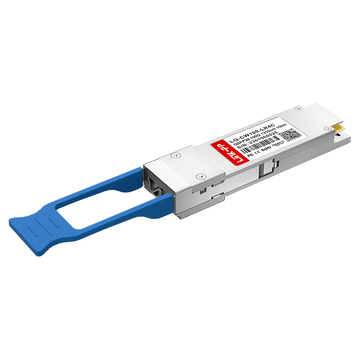

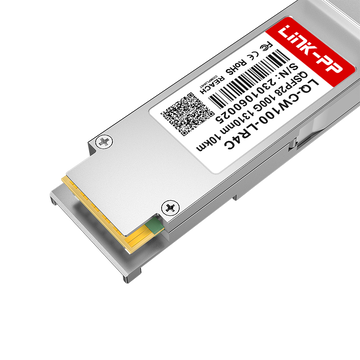

LINK-PP Module optique LQ-CW100-LR4C 100G QSFP28
Le LINK-PP Le module optique LQ-CW100-LR4C 100G QSFP28 convertit quatre canaux d'entrée électriques en signaux optiques CWDM multiplexés. Conçu pour les commutateurs et routeurs haute densité, il garantit une interconnexion fiable à haut débit sur les réseaux de télécommunications.
LQ-CW100-LR4C : Connectivité 100G pour l’interconnexion de centres de données
Pour les interconnexions de centres de données d'entreprise (DCI) et les infrastructures de cloud computing, le LQ-CW100-LR4C offre une connectivité Ethernet 100GBASE-CWDM4 robuste, minimisant la latence tout en maximisant le débit du réseau spine-and-leaf sur les dorsales en fibre monomode longue distance.
Module LQ-CW100-LR4C avec technologie CWDM4 pour une efficacité de fibre optique optimale
Utilisant la technologie de multiplexage CWDM4 avancée, l'émetteur-récepteur LQ-CW100-LR4C combine quatre canaux optiques sur un seul brin de fibre monomode duplex, réduisant considérablement les coûts d'infrastructure de câblage optique tout en doublant l'efficacité d'utilisation de la fibre.
Module LQ-CW100-LR4C avec longueurs d'onde de 1271 nm, 1291 nm, 1311 nm et 1331 nm
Le module LQ-CW100-LR4C fonctionne sur quatre longueurs d'onde centrales CWDM normalisées : 1271 nm, 1291 nm, 1311 nm et 1331 nm. Les composants MUX/DeMUX optiques internes garantissent une séparation spectrale nette et une faible diaphonie sur tous les canaux de transmission.
Module LQ-CW100-LR4C prenant en charge une transmission de 10 km
Doté de lasers DFB non refroidis haute performance et de photodétecteurs PIN sensibles, le module LQ-CW100-LR4C offre une distance de liaison jusqu'à 10 km sur fibre monomode G.652 standard, ce qui le rend idéal pour les réseaux de campus et métropolitains.
Module LQ-CW100-LR4C avec interface LC duplex
Conçu avec un connecteur optique LC duplex standard, l'émetteur-récepteur LQ-CW100-LR4C permet un raccordement aisé aux cordons de brassage monomodes existants, garantissant une faible perte d'insertion, une durabilité mécanique et une connectivité fibre stable.
Module LQ-CW100-LR4C avec DOM pour la surveillance en temps réel
Doté d'une surveillance optique numérique (DOM) intégrée via une interface I2C à 2 fils, le LQ-CW100-LR4C permet un suivi en temps réel de la température de fonctionnement, de la tension d'alimentation, du courant de polarisation du laser, de la puissance optique transmise et de la puissance optique reçue.
LINK-PP Certification LQ-CW100-LR4C 100G QSFP28
LINK-PP fabrique le module LQ-CW100-LR4C 100G QSFP28 en stricte conformité avec les normes internationales, offrant des solutions optiques entièrement conformes, respectueuses de l'environnement et d'une grande fiabilité pour les déploiements de réseaux mondiaux.
Chaque émetteur-récepteur LQ-CW100-LR4C subit une validation de qualité complète de bout en bout, comprenant une inspection des performances électro-optiques, un contrôle de l'intégrité matérielle et des tests d'interopérabilité multi-commutateurs afin de garantir un déploiement sans défaut dans les réseaux critiques.
Certifications de qualité LQ-CW100-LR4C
Le module optique LQ-CW100-LR4C possède toutes les certifications internationales, notamment CE, FCC, UKCA, UL, REACH et RoHS, garantissant la sécurité électrique, la compatibilité électromagnétique et une stricte durabilité environnementale.
Ce produit est conforme à la norme ISO 9001. Ce système est valable pour une entreprise spécialisée dans le développement, la production et la fourniture de produits à fibre optique. Veuillez contactez-nous. pour en savoir plus.
ISO/CEI 27001 est une norme internationale relative à la gestion et au traitement de la sécurité de l'information. Élaborée conjointement par l'Organisation internationale de normalisation (ISO) et la Commission électrotechnique internationale (CEI), cette norme définit les exigences relatives à l'établissement, à la mise en œuvre, à la maintenance et à l'amélioration continue d'un système de management de la sécurité de l'information (SMSI). Garantissant la confidentialité, l'intégrité et la disponibilité des informations de l'organisation, l'obtention d'une certification ISO 27001 signifie que l'entreprise a réussi l'audit mené par un organisme de certification, prouvant ainsi que son système de management de la sécurité de l'information répond aux exigences de la norme internationale. contactez-nous. pour en savoir plus.
Ce produit est conforme à la norme ISO 14001. Il est destiné à être utilisé par une organisation cherchant à gérer ses responsabilités environnementales de manière systématique, contribuant ainsi au pilier environnemental du développement durable. contactez-nous. pour en savoir plus.
La norme ISO 45001 est une norme mondiale qui définit les exigences relatives à un système de gestion de la santé et de la sécurité au travail (SMS&ST).
REACH est un règlement de l'Union européenne concernant l'enregistrement, l'évaluation et l'autorisation des substances chimiques, ainsi que les restrictions applicables à ces substances. Entré en vigueur le 1er juin 2007, il a remplacé plusieurs directives et règlements européens par un système unique. Ce règlement vise à protéger la santé humaine et la sécurité environnementale, à maintenir et à améliorer la compétitivité de l'industrie chimique européenne et à développer des capacités d'innovation pour des composés non toxiques et inoffensifs afin d'éviter la fragmentation du marché, d'accroître la transparence de l'utilisation des substances chimiques, de promouvoir l'absence d'expérimentation animale et de favoriser un développement social durable. contactez-nous. pour en savoir plus.
Ce produit est conforme aux exigences applicables de la directive (UE) 2015/863 RoHS. Celle-ci restreint l'utilisation de dix matières dangereuses dans la fabrication de divers types d'équipements électroniques et électriques : plomb, mercure, cadmium, chrome hexavalent, polybromobiphényles, polybromodiphényléthers et quatre phtalates. Veuillez contactez-nous. pour en savoir plus.
Ce produit est entièrement conforme à la réglementation FCC, qui vise à gérer les ondes radio et les champs magnétiques de manière plus raisonnable. Veuillez contactez-nous. pour en savoir plus.
CB est un système international géré par l'IECEE. Ce produit est basé sur les normes IEC pour tester les performances de sécurité des produits électriques. Veuillez contactez-nous. pour en savoir plus.
Ce produit est entièrement conforme au certificat UKCA (UK Conformity Assessed), ce qui signifie qu'il répond à toutes les normes de qualité pertinentes ainsi qu'aux exigences de santé et de sécurité. contactez-nous. pour en savoir plus.
La certification UL est une certification non obligatoire aux États-Unis, principalement destinée aux tests et à la certification des performances de sécurité des produits. Son objectif ultime est d'obtenir des produits avec un niveau relativement sûr pour le marché et de contribuer à garantir la santé humaine et la sécurité des biens. contactez-nous. pour en savoir plus.
LQ-CW100-LR4C Certifié pour une compatibilité hôte-périphérique fiable
Certifié pour une large compatibilité avec les systèmes hôtes, l'émetteur-récepteur LQ-CW100-LR4C fonctionne de manière transparente avec les principaux commutateurs, routeurs et cartes d'interface réseau de niveau 1 sans déclencher de notifications d'erreur de verrouillage du fournisseur.
Des tests rigoureux garantissent des performances fiables du QSFP28
Les protocoles de tests automatisés avancés garantissent que chaque LINK-PP L'émetteur-récepteur QSFP28 offre une intégrité du signal exceptionnelle, une faible latence et une fiabilité réseau durable.
Test du spectre optique
L'analyse du spectre optique vérifie la précision de la longueur d'onde centrale et garantit que les taux de suppression des modes latéraux dépassent 30 dB.
Test de la structure oculaire
Les tests de diagramme de l'œil valident la netteté des masques de signal optique, la gigue minimale et la qualité supérieure du signal d'émission.
Test du taux d'erreur binaire
Des tests rigoureux de modèles PRBS confirment une transmission fiable avec des taux d'erreur binaire strictement inférieurs à 1E-12.
Test de température
Le cyclage de la chambre thermique garantit des performances stables à une température de fonctionnement commerciale de 0°C à 70°C sans perte de paquets.
Expédition de produits pour LINK-PP LQ-CW100-LR4C 100G QSFP28
Tous LINK-PP Les modules LQ-CW100-LR4C 100G QSFP28 sont emballés en toute sécurité et expédiés rapidement par des transporteurs de confiance afin de garantir une livraison en toute sécurité dans le monde entier.
Emballage protecteur antistatique
L'emballage blister à clapet avec protection ESD de qualité supérieure empêche les dommages électrostatiques lors de la manipulation.
Protection de transport résistante aux chocs
Des cartons extérieurs renforcés et rembourrés protègent les émetteurs-récepteurs optiques sensibles contre les vibrations liées au transport.
Traitement et expédition rapides des commandes
Un processus d'exécution rationalisé garantit un traitement rapide des commandes et des délais d'expédition depuis l'entrepôt respectés.
Logistique mondiale et livraison internationale
Des partenariats fiables en matière de fret aérien international permettent une expédition porte-à-porte rapide et traçable dans le monde entier.
LINK-PP Démonstration d'utilisation du module QSFP28 100G LQ-CW100-LR4C
Le déploiement de ce module optique QSFP28 100G au sein de votre centre de données ou de votre infrastructure réseau centrale est d'une simplicité remarquable. Il suffit de brancher l'émetteur-récepteur remplaçable à chaud sur un port 100G compatible, de connecter votre câble fibre optique LC duplex et de bénéficier instantanément d'une connectivité massive et sans interruption de 100 Gbit/s, conçue pour le routage et la commutation à haute capacité.
Assistance technique LQ-CW100-LR4C
LINK-PP fournit une assistance technique professionnelle, incluant des conseils avant-vente, la vérification de la compatibilité et le dépannage après déploiement, afin de garantir un fonctionnement optimal du réseau.
Consultation technique avant-vente
Conseils techniques professionnels pour aider les clients à sélectionner les modules LQ-CW100-LR4C les plus adaptés en fonction de l'architecture réseau et des exigences de l'application.
Assistance à la vérification de la compatibilité
Contrôles et validations de compatibilité pour garantir un fonctionnement optimal avec les commutateurs Cisco et autres plateformes réseau prises en charge.
Assistance au déploiement et à l'installation
Assistance pas à pas pour l'installation, la configuration et le déploiement initial afin de garantir un fonctionnement stable et correct.
Assurance technique à long terme
Assistance technique continue tout au long du cycle de vie du produit afin de garantir des performances fiables sur les réseaux d'entreprise et de niveau opérateur.
R : Le modèle standard LQ-CW100-LR4C est conçu pour des températures de fonctionnement commerciales (de 0 °C à +70 °C / de 32 °F à 158 °F). Pour les boîtiers de télécommunications extérieurs en bord de route, les stations de base de tours de téléphonie mobile ou les environnements difficiles exigeant une tolérance aux températures industrielles de -40 °C à +85 °C, nous proposons des versions renforcées LQ-CW100-LR4I. Veuillez contacter notre équipe pour toute demande de fabrication sur mesure pour une large plage de températures. Par admin
R : Oui. Le module est strictement conforme aux normes QSFP28 MSA et IEEE 802.3ba 100GBASE. De plus, nos sites de production et de test sont certifiés ISO 9001, ISO 14001, ISO 45001 et ISO/IEC 27001. Tous nos composants matériels sont certifiés CE, FCC, UL et RoHS (directive européenne 2015/863) et bénéficient d'une garantie de 5 ans, la meilleure du secteur. Par admin
R : Oui, absolument. Nous proposons un codage EEPROM multi-fournisseurs personnalisé avant expédition. Lors de votre commande, il vous suffit de préciser vos équipements hôtes cibles (par exemple, port A pour Cisco Nexus et port B pour Arista), et notre équipe d'ingénieurs programmera et vérifiera les modules sur les bancs d'essai de commutateurs correspondants afin de garantir une interopérabilité plug-and-play, une surveillance DOM sans erreur et une reconnaissance complète via l'interface de ligne de commande (CLI). Par l'administrateur
A : Ce module nécessite une fibre monomode OS2 (SMF, 9/125 µm) standard terminée par un connecteur LC duplex. Grâce à l'utilisation de quatre longueurs d'onde CWDM internes (1271 nm, 1291 nm, 1311 nm et 1331 nm) multiplexées sur une seule paire de fibres avec un bilan de liaison jusqu'à 10 km, une liaison de 8 km fonctionne nativement sans nécessiter d'amplification optique externe, de compensation de dispersion ni de câblage de dérivation MTP/MPO. Par admin
Veuillez écrire des commentaires avec plus de trois caractères.
495397
463699
P *** z
Italie
Achat vérifié
5 .0
2026-08-13
L'interopérabilité entre l'Arista 7050CX et le Juniper QFX s'est avérée parfaite dès le premier démarrage. L'interface LC duplex s'est enclenchée sans problème et le multiplexage en longueur d'onde CWDM4 en temps réel a géré un débit de 100 Gbit/s sans la moindre interruption.
Veuillez écrire des commentaires avec plus de trois caractères.
495397
463697
C *** n
Italie
Achat vérifié
5 .0
2026-07-16
Ces dispositifs ont été installés pour les liaisons de collecte 100G des antennes-relais cellulaires ; le signal laser DML est d'une stabilité à toute épreuve.
Veuillez écrire des commentaires avec plus de trois caractères.
495397
463709
M *** n
Pays-Bas
Achat vérifié
5 .0
2026-06-30
Un test de contrainte thermique rigoureux de 72 heures dans notre armoire à allées chaudes a permis d'obtenir des températures de fonctionnement stables de 48 °C. La télémétrie DOM a fourni un suivi précis de la puissance d'émission/réception sur les quatre canaux CWDM4 25G sans aucune dérive.
Veuillez écrire des commentaires avec plus de trois caractères.
495397
463691
Un
Panama
Achat vérifié
5 .0
2026-01-03
Nous avons déployé vingt unités sur notre interconnexion de centre de données de 9 km via fibre monomode OS2. Les tests de taux d'erreur binaire ont été concluants à 1E-12 avec des marges de puissance optique importantes et aucune perte d'images sur nos Nexus 9300.
Veuillez écrire des commentaires avec plus de trois caractères.
495397
463692
C *** z
Finlande
Achat vérifié
5 .0
2025-12-27
Raccordée à une liaison de fibre noire de 8.5 km pour notre réseau d'agrégation de campus régional, la fibre a conservé une dispersion et une atténuation optiques conformes aux spécifications, garantissant un débit de ligne optimal de 103.125 Gbit/s pour le stockage SAN et NAS haute capacité.
