Que sont les émetteurs-récepteurs optiques ?
Un émetteur-récepteur optique est un module remplaçable à chaud qui convertit les signaux électriques en signaux optiques (et inversement) pour les liaisons par fibre optique entre les commutateurs, les routeurs et les serveurs. LINK-PP Fournit des modules conformes à la norme MSA de 1G à 800G pour les centres de données, les entreprises et les réseaux de télécommunications.
Pour évaluer correctement les modules, commencez par leur définition, leur rôle au sein du réseau et leur valeur commerciale :
- Définition principale : Un émetteur-récepteur combine les optiques d'émission et de réception dans un seul boîtier, utilisant généralement des lasers VCSEL, DFB ou EML avec des récepteurs à photodiodes correspondants.
- Rôle dans le réseautage : Au niveau de la couche physique, le module définit le débit de données et la portée atteignables pour chaque port fibre.
- Valeur commerciale : Des optiques de qualité permettent de réduire les temps d'arrêt et le coût total de possession. LINK-PP Elle privilégie une compatibilité éprouvée, un approvisionnement stable et des prix adaptés aux projets.
Types d'émetteurs-récepteurs optiques
Le format, le débit de données, le mode fibre et la portée déterminent le module compatible avec un port donné. Utilisez le tableau ci-dessous pour établir la correspondance avec les modules courants. LINK-PP Ouvrez ensuite la catégorie correspondante pour les familles de produits et les fiches techniques.
| Facteur de forme | Taux de données pris en charge | Mode Fiber | Distance de transmission typique |
|---|---|---|---|
| SFP | 1G | MMF et SMF | 550 m (MMF), jusqu'à 160 km (SMF) |
| SFP + | 10G | MMF et SMF | 300 m (MMF), jusqu'à 120 km (SMF) |
| SFP28 | 25G | MMF et SMF | 100 m (MMF), jusqu'à 40 km (SMF) |
| QSFP + | 40G | MMF et SMF | 300 m (MMF), jusqu'à 100 km (SMF) |
| QSFP28 | 100G | MMF et SMF | 100 m (MMF), jusqu'à 80 km (SMF) |
| QSFP56 | 200G | MMF et SMF | 100 m (MMF), jusqu'à 10 km (SMF) |
| QSFP-DD | 400G–800G | MMF et SMF | 100 m (MMF), jusqu'à 80 km (SMF) |
| OSFP | 400G–800G+ | MMF et SMF | 100 m (MMF), jusqu'à 10 km (SMF) |
Les distances indiquées correspondent aux plages MSA/IEEE standard et varient selon la longueur d'onde, la qualité de la fibre et le codage. Veuillez vérifier la fiche technique du composant exact avant toute utilisation.
Pour les plantes à fibres plus denses, LINK-PP Fournit également des systèmes optiques spécialisés :
- Émetteurs-récepteurs WDM (CWDM / DWDM): Multiplexer plusieurs longueurs d'onde sur une seule paire de fibres pour augmenter la capacité sans nouvelle installation de câbles.

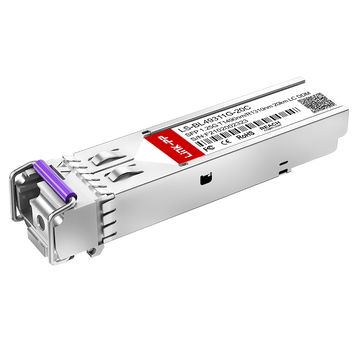

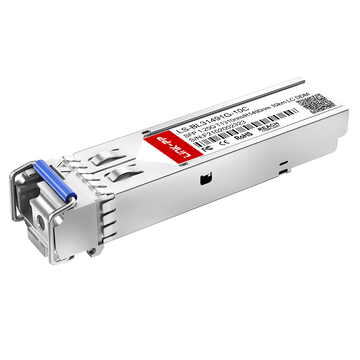

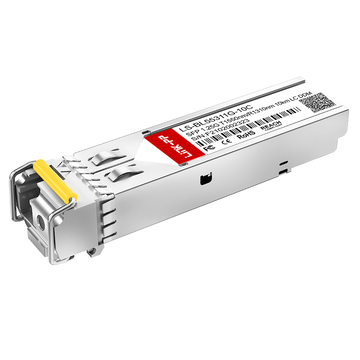

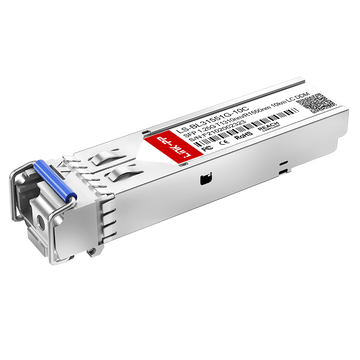

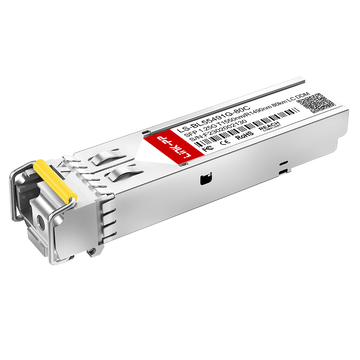

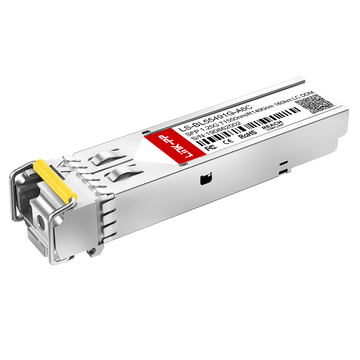

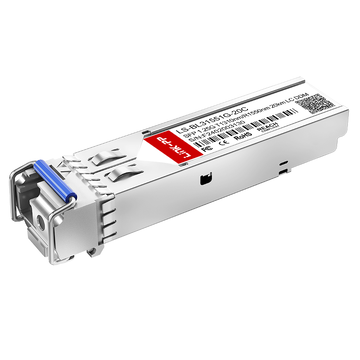

- Émetteurs-récepteurs BiDi: Émission et réception sur une seule fibre optique utilisant deux longueurs d'onde, réduisant ainsi le nombre de fibres.
- Modules DWDM réglables: Ajuster la longueur d'onde sur le terrain pour simplifier la planification des épargnes et des longueurs d'onde.
Comment choisir le bon émetteur-récepteur optique
Utilisez cette liste de contrôle avant de passer commande, notamment pour les commutateurs de différents fournisseurs et les liaisons longue portée :
- Débit de données: Adaptez la vitesse du port hôte (10G, 25G, 100G, 400G, 800G, etc.).
- Atteindre: SR pour les liaisons MMF courtes, LR pour les liaisons SMF d'environ 10 km, ER/ZR pour les liaisons étendues/longue distance.
- Ajustement du facteur de forme : Confirmer le type de cage et de connecteur (SFP28 vs QSFP28 vs QSFP-DD/OSFP).
- Codage OEM : Spécifiez le codage de la plateforme (Cisco, Juniper, Arista, HPE et autres) afin que l'identité de l'EEPROM soit acceptée.
- Classe de température: COM (0°C à 70°C) pour les pièces climatisées ; IND (−40°C à 85°C) pour les sites extérieurs ou difficiles.
Applications
- Centres de données et cloud : Interconnexions ToR / spine-leaf avec optique 100G–800G pour un trafic haute densité.
- Entreprise et campus : Liaisons montantes d'agrégation, SAN et liaisons dorsales de bâtiments nécessitant une disponibilité stable.
- Télécommunications et 5G/6G : Les liaisons de transport initial, intermédiaire et final nécessitent souvent des options de température industrielle et BiDi/WDM.
- FAI / FTTH : Réseaux optiques PON et d'accès pour le raccordement au haut débit des foyers et des entreprises.
QFP
Questions fréquentes des acheteurs B2B :
Emplacements LINK-PP Émetteurs-récepteurs compatibles avec les principaux commutateurs OEM ?
Oui. Les modules sont codés et testés par échantillons pour une utilisation immédiate sur les principales plateformes OEM. Veuillez indiquer le modèle de votre commutateur lors de votre demande de devis afin que nous puissions confirmer le codage.
Proposez-vous des tarifs de gros ou des prix pour des projets spécifiques ?
Oui. Des tarifs dégressifs sont disponibles pour les commandes B2B éligibles. Veuillez contacter le service commercial en précisant la quantité, le code OEM cible et le délai de livraison souhaité.
Puis-je demander des échantillons avant une commande en gros ?
Oui. Des unités d'essai peuvent être fournies pour validation en laboratoire avant les productions à plus grande échelle.
Qu'en est-il des stocks et des délais de livraison ?
Les références courantes sont expédiées en fonction des stocks disponibles. Les développements personnalisés ou les productions importantes sont soumis à des délais de production convenus.
Prenez-vous en charge la personnalisation OEM/ODM ?
Oui. Les options comprennent le marquage des étiquettes, le codage EEPROM et un emballage adapté à votre modèle de canal.
Certifications et normes
- Normes de l'industrie: Conçu selon les facteurs de forme MSA et les pratiques optiques Ethernet IEEE 802.3 pour des cages et des interfaces électriques interopérables.
- Labels de qualité et environnementaux : Les produits sont fournis avec une documentation de conformité CE / FCC / RoHS ; la fabrication suit les contrôles de qualité ISO 9001.
- Contrôles de fiabilité : Les paramètres optiques, la reconnaissance des commutateurs en direct, les contraintes de trafic et les cycles de température font partie du contrôle qualité en sortie.
Guide d'assistance et d'achat
- Garantie et RMA : La couverture standard est généralement de 3 à 5 ans avec une procédure RMA documentée.
- Support technique: Vérifications de compatibilité avant-vente et dépannage après-vente avec LINK-PP ingénieurs.
- Logistique: Options de livraison express internationales (DHL / FedEx / UPS) avec suivi d'expédition pour le matériel de projet.
Explorer Émetteurs-récepteurs optiques et modules SFP au LINK-PP Boutique officielle, Estimation Gratuit! avec votre modèle d'interrupteur, sa portée et la quantité.
