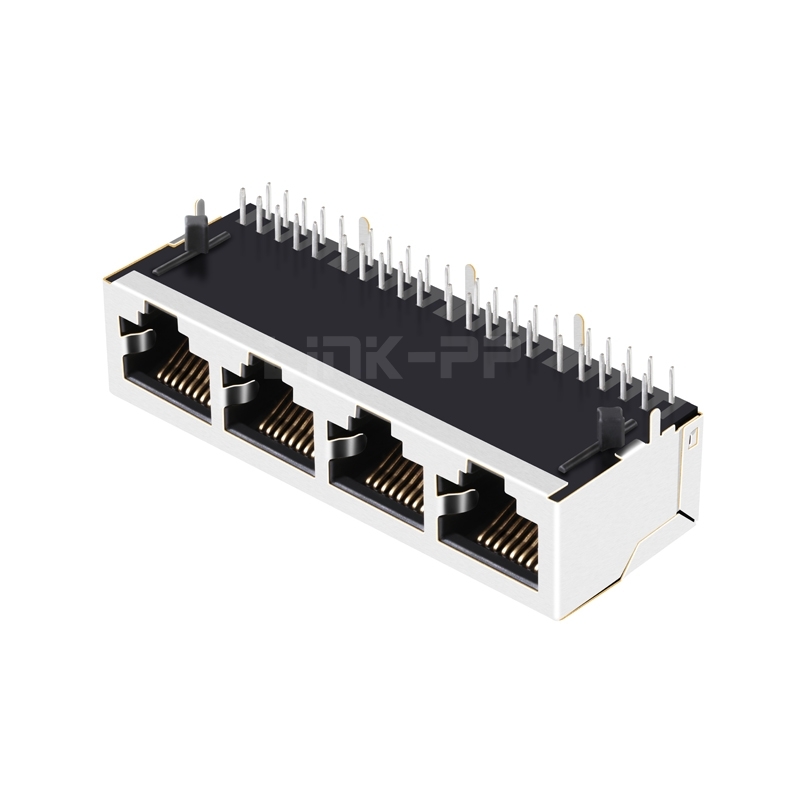

LPJG46826-8CNL 100 1000 base-t rj45 1x4 gigabit magnetic jacks without led tab down
Cliquez pour ouvrir la vue agrandie

Prises magnétiques LPJG46826-8CNL 100/1000 Base-T RJ45 1x4 Gigabit sans languette LED vers le bas

Sommaire des produits

Produit
Prises magnétiques LPJG46826-8CNL 100/1000 Base-T RJ45 1x4 Gigabit sans languette LED vers le bas
SKU
180586
P / N
LPJG46826-8CNL
Tarifs et Prix
8,67 €
Stock
880 en stock
Vendu
7.2K
Prix unitaire 8,67 €
Nouveaux utilisateurs: 9,10 € Coupon valable sur votre première commande
Code linkpp2610
Pour toute commande supérieure à 910,00 € Prendre 13,65 € de
Code Linkpp15
Pour toute commande supérieure à 2.730,00 € Prendre 45,50 € de
Code Linkpp50
Pour toute commande supérieure à 4.550,00 € Prendre 91,00 € de
Code Linkpp100
Fabrication: LINK-PPP / N: LPJG46826-8CNLSKU 180586

LINK-PP personnages numériques originaux Fiche techniqueTous les téléchargements

Compatible:
Halo
LINK-PP
P / N compatible:
LPJG46826-8CNL
Tarification au volume Niveaux en ligne · Quantités plus importantes ou prix personnalisé sur demande
8.660 €
1 à 99 pièces
6.933 €
100 à 599 pièces
5.807 €
600 à 1,199 pièces
4.940 €
1,200 à 5,999 pièces
4.333 €
6,000 pièces

Vous avez besoin d'une quantité supérieure à ces paliers, ou vous souhaitez négocier le prix ?

Stock:
880 en stock
Expédition
21,26 €
à France via FedEx IP
Temps de livraison estimé : 3 - 6 jour.
Garantie de 5 ans Retours 15-Day Échange de 15 jours
Garantie
  • Nous offrons une garantie de 5 ans, la meilleure du secteur.
  • Lisez le tableau pour détails garantie de tous les produits.
Retour et échange
  • Les remboursements seront effectués environ 5 jours ouvrables après réception des articles retournés.
  • Les articles en stock pour le remplacement peuvent être expédiés sous 1 jour ouvrable.
  • Veuillez lire l'intégralité de la politique de retour pour détails.
Livraison gratuite sur 546,00 €.
Ou expédiez avec votre propre compte UPS / FedEx / DHL au moment du paiement (0,00 € expédition).
Quantité:
SPQ 20
Prix Total:
8,67 €
Détails de l'' emballage
20 pièces
400 pièces
Plateau
37 × 30 × 30 cm
0.025 kg
10 kg

LINK-PP LPJG46826-8CNL Prises magnétiques 100/1000 Base-T RJ45 1x4 Gigabit (onglet vers le bas, sans LED)


Le LPJG46826-8CNL prend en charge la vitesse 100/1000 Base-T. Il est conforme aux normes IEEE 802.3, UL, Reach, RoHs, ISO19001, ISO14001. Il peut être utilisé pour prendre en charge des applications telles que les appareils photo numériques, les routeurs, l'automatisation et les pare-feu réseau. .


LINK-PP Référence
LPJG46826-8CNL Type de connecteur
Jacques
Statut de la pièce
Active Type de montage
À travers le trou
Nombre de postes/contacts
10p8c (RJ45, Ethernet) Application-LAN
Ethernet (non PoE)
Nombre de ports
1x4 portSpeed
10/100/1000 Base-T
Loquet
Vers le basCœurs par port
8
Orientation
Angle de 90° (droit)Angle de montage PCB

ENTRÉE LATÉRALE

Onglets EMI du bouclier
AvecOption DEL

Sans led

PCB
FR4Poteau de retenue PCB

T POSTE

Hauteur du colis (pouces/mm)
0.512/13.00Longueur du colis (pouces/mm)

0.839/21.30

Largeur de l'emballage (pouces/mm)
2.325/59.06
Température
0℃ À 70℃
Meilleur circuit
OuiAutomDX

OUI

Diodes
NonContact Placage de la zone d'accouplement

OR 6u"/15u"/30u"

Rapport de tours RX/TX
1CT : 1CTConfiguration réception/émission

T, C

LINK-PP

Produits assortis

Photos ID # Description Tarifs et Prix Stock Ajouter au panier

Télécharger

Dessin du produit LPJG46826-8CNL.pdf

Questions et réponses

Aucune question pour l'instant

Soyez le premier à poser des questions sur les spécifications, la compatibilité ou le délai de livraison.

Poser une question
  • A:
    Raccordez-les à la masse du châssis au niveau de la plaque frontale et isolez cette zone du plan numérique sous le PHY. Les languettes de blindage EMI sont marquées « Avec », chaque languette doit donc atteindre le métal nu ; nous prévoyons une zone de moulage du châssis autour des plots de montage et relions les deux masses en un point précis plutôt que de disperser des vias le long de la rangée. L'ajout de condensateurs près des plots permet au balayage des émissions de s'ajuster sans avoir à refaire le montage de la carte. Vérifiez la continuité entre une languette et la plaque frontale (voir le premier article) avant la mise sous tension. by LINK-PP Support technique
  • A:
    Maintenez la largeur à environ ± 0.15 mm sur toute la largeur de l'ouverture de 59.06 mm et assurez-vous que la découpe soit bien droite. Un châssis composé de quatre montants 1x4 comporte quatre vérins sur un seul cadre ; par conséquent, une ouverture trop étroite à une extrémité incline l'ensemble et soulève les languettes EMI du côté opposé ; aucun réglage individuel n'est possible pour y remédier. Ébavurez les bords et vérifiez le premier exemplaire avec le cadre en place avant l'usinage. La hauteur de 13.00 mm et la profondeur de 21.30 mm définissent ensuite votre zone d'exclusion arrière. by LINK-PP Support technique
  • A:
    AutomDX OUI signifie que la fonction MDI/MDIX automatique est prise en charge ; les câbles droits fonctionnent donc dans les deux sens et vous pouvez omettre les câbles croisés du kit d'installation. Cette fonction n'ajoute aucun composant à cette prise et ne modifie pas l'enroulement 1CT:1CT ; la correction est effectuée au niveau de la couche physique (PHY). Assurez-vous donc que votre circuit intégré active cette fonction dans ses paramètres de configuration (strap ou registre). Connectez les huit conducteurs par port directement aux éléments magnétiques. Si une liaison reste interrompue, vérifiez l'état des registres de la couche physique (PHY) avant d'incriminer le connecteur. by LINK-PP Support technique
  • A:
    Côté PHY : l’option LED est indiquée comme « sans LED », ce qui signifie qu’aucun voyant n’est présent dans le connecteur. Connectez les sorties LED du PHY aux indicateurs de panneau avant déjà utilisés par votre boîtier et lisez l’état de la liaison et l’activité dans les registres PHY pendant les tests. Les caractéristiques magnétiques restent inchangées : rapport de spires 1CT:1CT, réseau Bob Smith et huit cœurs par port, identiques à la version avec voyants. Si votre conception nécessite un contrôle visuel au niveau du port, choisissez une version avec voyants. by LINK-PP Support technique

Avis clients

  • 5

    46 avis

  • 5 Etoiles
    96%
    4 Etoiles
    4%
    3 Etoiles
    0%
    2 Etoiles
    0%
    1 étoile
    0%
  • Tous les avis (46)
Pas de données
C *** n
Indonésie
Achat Vérifié
5.0
2026-11-07
L'état du composant indique « Actif » et le type de connecteur est simplement « Jack », ce qui est tout ce dont la nomenclature a besoin pour une configuration RJ45 standard :)
D *** y
Norvege
Achat Vérifié
5.0
2026-10-09
Les normes UL, REACH, RoHS, ISO et IEEE 802.3 sont toutes mentionnées dans la ligne de conformité.
E *** d
Irlande
Achat Vérifié
5.0
2026-09-11
Quatre applications sont mentionnées sur la page : appareil photo numérique, routeur, système domotique et pare-feu réseau. Nous réalisons la deuxième, et la compatibilité de cette prise est due à son format 1x4 plutôt qu'à une caractéristique électrique particulière. Quatre ports sur un seul châssis nous permettent de réduire le nombre de connexions de quatre à un, de conserver un espacement fixe entre les ports sans gabarit et de réaliser le panneau avec une seule ouverture de 59.06 mm. Les montages de l'appareil photo et du pare-feu sur l'établi suivant utilisent le même schéma, ce qui explique pourquoi le code d'achat est commun aux trois gammes de produits, même si l'équipement final est très différent.
L *** s
Nouvelle-Zélande
Achat Vérifié
5.0
2026-08-13
De l'OR sur la zone de contact, et elle reste propre même après un an.
S *** k
Israël
Achat Vérifié
5.0
2026-07-15
Une ouverture de lunette de 59.06 mm pour quatre prises jack, usinée en une seule passe.
