belfuse 08b0-1xx1-06-f compatible link-pp lpj2011konl 100 base-t rj45 connector with transformer tab up orange&green yellow led

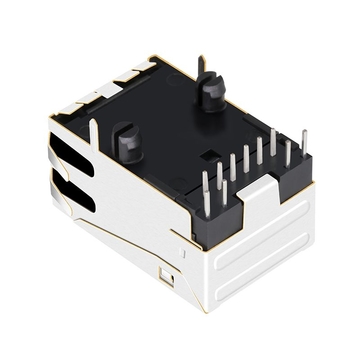

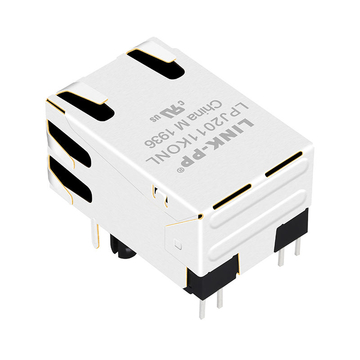

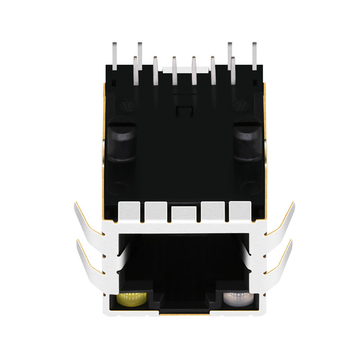

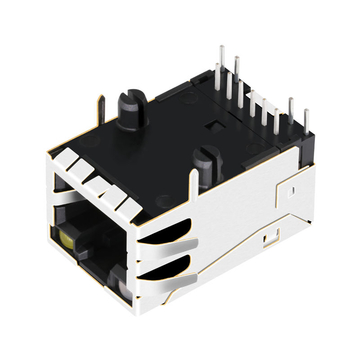

Compatible avec Belfuse 08B0-1XX1-06-F LINK-PP Connecteur RJ2011 LPJ100KONL 45 Base-T avec languette de transformateur LED orange et verte/jaune

Sommaire des produits

Produit
Compatible avec Belfuse 08B0-1XX1-06-F LINK-PP Connecteur RJ2011 LPJ100KONL 45 Base-T avec languette de transformateur LED orange et verte/jaune
SKU
172280
P / N
LPJ2011KONL
Tarifs et Prix
2,89 €
Stock
1300 en stock
Vendu
65.6K
Prix unitaire 2,89 €
Nouveaux utilisateurs: 9,10 € Coupon valable sur votre première commande
Code linkpp2610
Pour toute commande supérieure à 910,00 € Prendre 13,65 € de
Code Linkpp15
Pour toute commande supérieure à 2.730,00 € Prendre 45,50 € de
Code Linkpp50
Pour toute commande supérieure à 4.550,00 € Prendre 91,00 € de
Code Linkpp100
Fabrication: LINK-PPP / N: LPJ2011KONLSKU 172280

Compatible avec Belfuse 08B0-1XX1-06-FFiche technique3D modèleTous les téléchargements

Tarification au volume Niveaux en ligne · Quantités plus importantes ou prix personnalisé sur demande
2.890 €
1 à 99 pièces
2.370 €
100 à 599 pièces
2.080 €
600 à 1,199 pièces
1.589 €
1,200 à 5,999 pièces
1.358 €
6,000 pièces

Vous avez besoin d'une quantité supérieure à ces paliers, ou vous souhaitez négocier le prix ?

Stock:
1300 en stock
Expédition
21,26 €
à France via FedEx IP
Temps de livraison estimé : 3 - 6 jour.
Garantie de 5 ans Retours 15-Day Échange de 15 jours
Garantie
  • Nous offrons une garantie de 5 ans, la meilleure du secteur.
  • Lisez le tableau pour détails garantie de tous les produits.
Retour et échange
  • Les remboursements seront effectués environ 5 jours ouvrables après réception des articles retournés.
  • Les articles en stock pour le remplacement peuvent être expédiés sous 1 jour ouvrable.
  • Veuillez lire l'intégralité de la politique de retour pour détails.
Livraison gratuite sur 546,00 €.
Ou expédiez avec votre propre compte UPS / FedEx / DHL au moment du paiement (0,00 € expédition).
Quantité:
SPQ 50
Prix Total:
2,89 €
Détails de l'' emballage
50 pièces
1200 pièces
Plateau
40 × 32 × 33 cm
0.01 kg
12.3 kg

Compatible avec Belfuse 08B0-1XX1-06-F LINK-PP LPJ2011KONL Connecteur RJ10 industriel 100/45 Base-T avec transformateur pour appareil photo numérique et compteurs intelligents (port unique, languette vers le haut, LED orange et verte/jaune)


Le LPJ2011KONL prend en charge la vitesse 10/100 Base-T, il est conforme aux normes IEEE 802.3, UL, Reach, RoHs, ISO19001, ISO14001. Il peut être utilisé pour prendre en charge des applications telles que l'appareil portable, le contrôleur de jeu, les soins aux patients et le jeu. Manette.


LINK-PP Référence:
LPJ2011KONL Numéro de pièce Belfuse 08B0-1XX1-06-F
Statut de la pièce
Active Type de connecteur
Jacques
Nombre de postes/contacts
6p8c (RJ45, Ethernet) Application-LAN
Ethernet (non PoE)
Nombre de ports
1x1 portSpeed
10 / 100 Base-T
Loquet
UPCœurs par port
4
Orientation
Angle de 90° (droit)Angle de montage PCB

ENTRÉE LATÉRALE

Onglets EMI du bouclier
AvecOption DEL

Leds oranges et vertes/jaunes

PCB
FR4Poteau de retenue PCB

T POSTE

Hauteur du colis (pouces/mm)
0.522/13.25Longueur du colis (pouces/mm)

1.08/25.60

Largeur du paquet (pouces)
0.661/16.80Température

0℃ À 70℃

Meilleur circuit
OuiAutomDX

OUI

Diodes
NonContact Placage de la zone d'accouplement

OR 6u"/15u"/30u"

Rapport de tours RX/TX
1CT : 1CTConfiguration réception/émission

T, C

LINK-PP

Produits assortis

Photos ID # Description Tarifs et Prix Stock Ajouter au panier

Télécharger

Dessin LPJ2011KONL LPJ2011KONL.pdf

Questions et réponses

Aucune question pour l'instant

Soyez le premier à poser des questions sur les spécifications, la compatibilité ou le délai de livraison.

Poser une question
  • A:
    Non, il s'agit d'un composant 100 mégabits et les composants magnétiques intégrés sont spécifiés pour ce débit. Par conséquent, un PHY Gigabit n'atteindra pas les performances annoncées dans sa fiche technique. Nous avons configuré la prise avec un PHY Fast Ethernet et paramétré la vitesse du port en conséquence dans le firmware, puis vérifié la liaison sur un câble long. Si le produit nécessite ultérieurement une version 100 mégabits, cela impliquera un jeu de composants magnétiques et un connecteur différents. Un étiquetage clair des deux sur la carte permet d'éviter toute confusion sur le terrain. by LINK-PP Support technique
  • A:
    Comme le loquet est situé sur le dessus, tout élément monté directement au-dessus de l'ouverture risque de gêner l'accès avec un doigt ou un câble. Nous avons prévu une bande transparente sur le panneau pour ce port et effectué un montage à blanc d'un câble de raccordement, la carte étant positionnée dans ses guides. Si un écran occupe déjà cet emplacement, une version avec un loquet plus bas est plus adaptée. Reportez-vous au schéma mécanique plutôt que de vous fier à la forme du boîtier. by LINK-PP Support technique
  • A:
    Deux paires de conducteurs transportent le trafic et le transformateur est intégré au boîtier. Il est donc important de limiter la longueur des câbles entre la prise jack et le PHY et de leur fournir un plan de référence continu. Nous avons positionné le connecteur en premier, conformément au schéma du châssis, puis nous avons procédé à l'inverse pour les composants de terminaison, ce qui a permis d'éviter d'empiéter sur la zone haute vitesse avec un composant trop haut. Vérifiez la prise centrale et le réseau Bob Smith par rapport au schéma lors de la mise sous tension. Un test avec un câble long est plus révélateur qu'un test avec un câble court dans ce cas précis. by LINK-PP Support technique
  • A:
    Les deux fenêtres utilisent un émetteur orange et un autre vert-jaune, une combinaison de couleurs moins courante que le duo vert-jaune habituel, ce qui facilite le repérage du port sur une façade encombrée. La couleur seule ne définit pas la fonction ; l’attribution est donc enregistrée dans le firmware et reprise sur la légende en façade. Nous avons testé la polarité du pilote dans le premier article avec un câble sous tension à 100 Mbits/s. Si une autre combinaison de couleurs est nécessaire, spécifiez-la au niveau de la prise jack. by LINK-PP Support technique

Avis clients

  • 5

    55 avis

  • 5 Etoiles
    100%
    4 Etoiles
    0%
    3 Etoiles
    0%
    2 Etoiles
    0%
    1 étoile
    0%
  • Tous les avis (55)
Pas de données
A *** y
Achat Vérifié
5.0
2026-11-14
Conçu pour une utilisation de 0 °C à 70 °C, ce qui convient parfaitement à un panneau d'intérieur. Son encombrement est conforme aux normes.
A *** a
Achat Vérifié
5.0
2026-06-05
Trois couleurs, deux colonnes. Le faisceau lumineux s'est aligné du premier coup.
Un
Achat Vérifié
5.0
2026-03-07
Avec seulement 13.25 mm d'épaisseur, le boîtier se loge sous une légère protubérance et les phares restent visibles à travers la fenêtre. Il ne touche pas la paroi du châssis, comme prévu. :-)
X *** r
Achat Vérifié
5.0
2025-01-16
Magnétiques intégrés au boîtier et loquet supérieur sur un panneau mince. La hauteur du boîtier correspondait au dessin.
Maryland
Achat Vérifié
5.0
2024-03-18
Un panneau a été retourné avec une connexion défectueuse sur deux ports ; la cause était une découpe trop grande, empêchant les languettes de se toucher. L'ajout d'une cale derrière la plaque a permis de rétablir la connexion, les deux paires de connexions fonctionnent correctement et les trois lampes fonctionnent parfaitement sur tous les appareils.
