Les modules SFP pour fibre monomode Cisco sont largement utilisés dans les réseaux optiques 1G pour assurer une transmission de données stable et longue distance sur fibre monomode. Les longueurs d'onde de 1310 nm et 1550 nm sont les plus courantes, chacune offrant des performances différentes en termes d'atténuation, de dispersion et de distance de transmission. Comprendre le fonctionnement et les différences de ces modules émetteurs-récepteurs est essentiel pour concevoir des liaisons fibre optique efficaces et fiables.
Lors du déploiement de solutions SFP fibre monomode Cisco , la planification du bilan de liaison est essentielle. Elle détermine si le signal optique peut parcourir la distance requise sans dégradation ni interruption. En analysant des paramètres clés tels que la puissance d'émission , la sensibilité du récepteur , les pertes de la fibre et les pertes de connecteur, les ingénieurs réseau peuvent évaluer précisément les performances de la liaison et choisir le module SFP fibre optique le plus adapté à chaque situation.

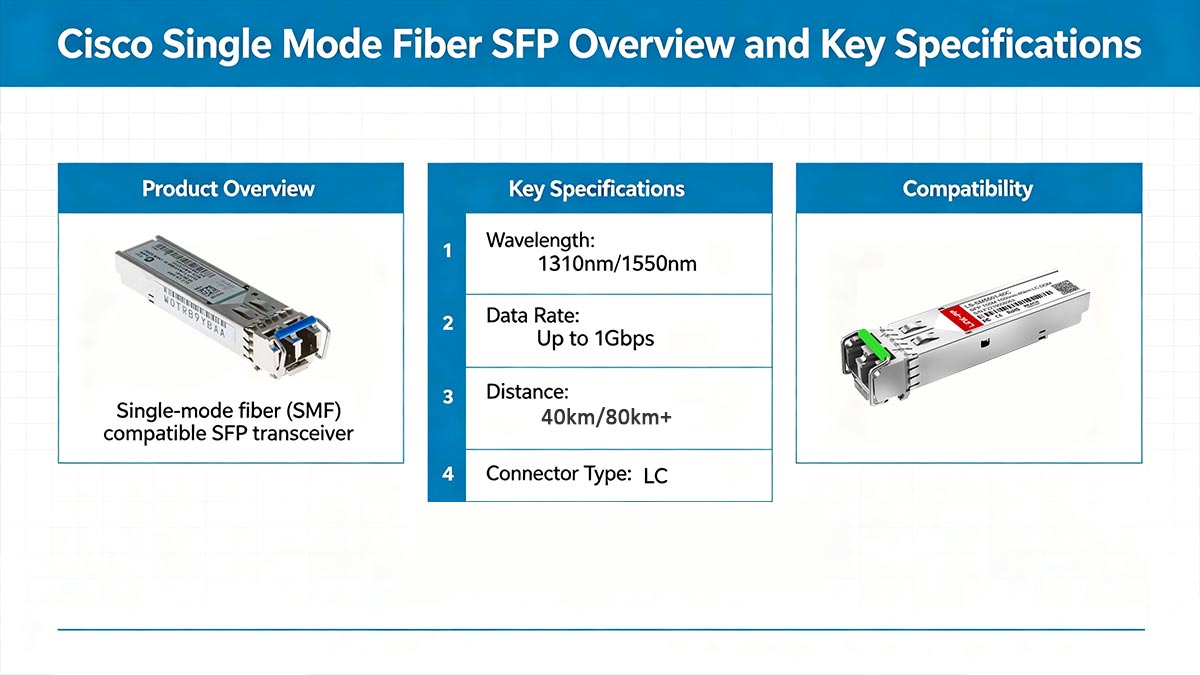

❇️ Présentation et principales spécifications des modules SFP fibre monomode Cisco
La gamme Cisco SFP pour fibre monomode offre des émetteurs-récepteurs optiques compacts et remplaçables à chaud pour les applications Ethernet 1G et Fibre Channel hautes performances . Ces modules sont conçus pour assurer une connectivité stable et longue distance sur fibre monomode, prenant en charge les longueurs d'onde de 1 310 nm et 1 550 nm pour une efficacité de transmission optimale. Leur flexibilité et leur fiabilité en font des éléments essentiels des réseaux dorsaux d'entreprise, des centres de données et des réseaux de télécommunications.

Qu'est-ce qu'un module SFP à fibre monomode ?
Un module SFP monomode est un émetteur-récepteur miniaturisé qui convertit les signaux électriques des périphériques réseau en signaux optiques transmis par fibre optique monomode. Contrairement aux modules SFP multimodes, le module SFP monomode offre une faible atténuation du signal et peut couvrir des distances de 10 km à 80 km, voire plus, selon sa conception optique et la longueur d'onde utilisée. Il fonctionne généralement avec des connecteurs LC duplex , garantissant ainsi sa compatibilité avec les infrastructures fibre optique standard.
Caractéristiques principales du module SFP 1G monomode pour fibre optique Cisco
Les spécifications de base des modules SFP 1G à fibre monomode Cisco définissent leurs performances et leur compatibilité avec l'infrastructure réseau. Les principaux paramètres incluent la longueur d'onde de fonctionnement, la distance de transmission, la puissance d'émission, la sensibilité du récepteur et les normes d'interface.
Par exemple, la plupart des modules SFP 1G de Cisco sont conformes aux normes IEEE 1000BASE-LX ou 1000BASE-ZX, utilisent des connecteurs LC et prennent en charge la surveillance optique numérique (DOM) pour le suivi des performances en temps réel. Ces spécifications garantissent l'interopérabilité et un comportement prévisible de la liaison dans divers scénarios de déploiement.
Différences entre les émetteurs-récepteurs optiques de 1310 nm et de 1550 nm
La principale différence entre les émetteurs-récepteurs monomodes Cisco de 1310 nm et de 1550 nm réside dans leurs caractéristiques de transmission et leur portée. La longueur d'onde de 1310 nm est généralement utilisée pour les applications à moyenne portée (par exemple, de 10 à 20 km), offrant une dispersion plus faible et des performances stables. En revanche, les modules de 1550 nm sont optimisés pour les transmissions longue distance (40 km, 80 km ou plus) grâce à une atténuation plus faible dans la fibre optique.
Pour mieux comprendre leurs différences, le tableau suivant compare les principaux paramètres :
| Paramètre | SFP 1310 nm | SFP 1550 nm |
| Plage de transmission typique | 10km / 20km | 40 km / 80 km+ |
| Atténuation de la fibre | ~0.35 dB/km | ~0.20 dB/km |
| Dispersion chromatique | Coût en adjuvantation plus élevé. | Plus élevé (mais gérable) |
| Bilan de puissance optique | Modérée | Un budget de liens plus élevé pour une plus grande portée |
| Prix | Généralement inférieur | Généralement plus élevé |
| Norme commune | 1000BASE-LX | 1000BASE-ZX |

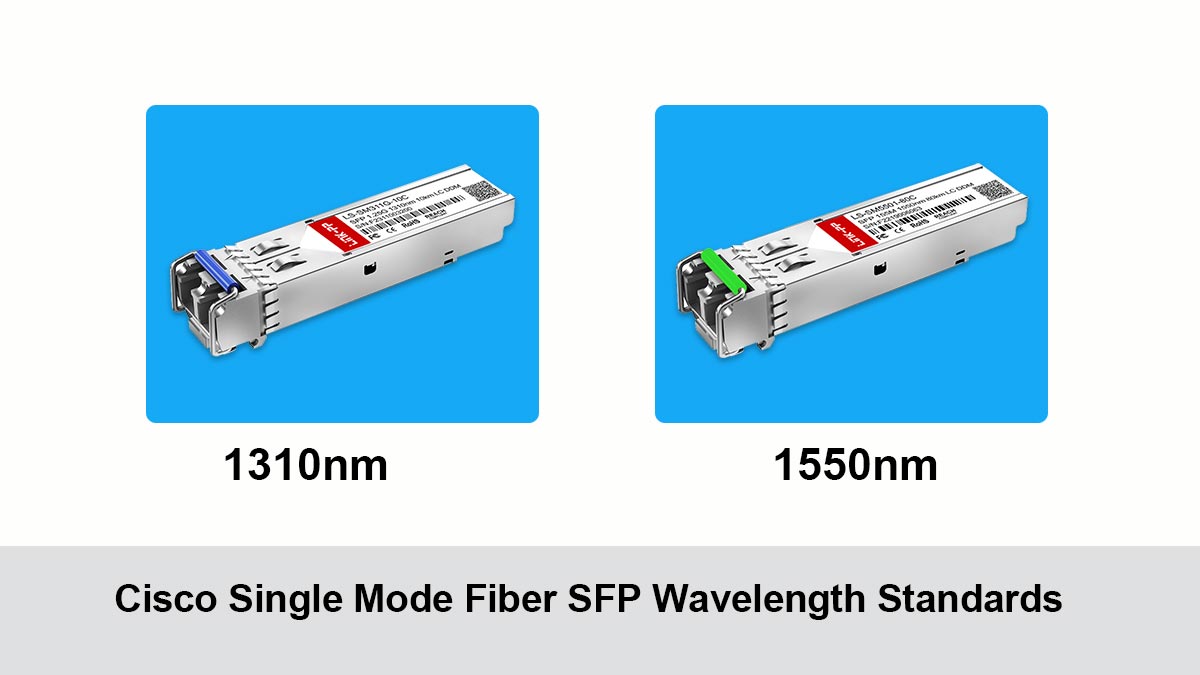

❇️ Normes de longueur d'onde des modules SFP monomodes Cisco
Les normes de longueur d'onde des modules SFP pour fibre monomode de Cisco définissent la transmission et le maintien des signaux optiques sur différentes distances. Les deux longueurs d'onde principales, 1310 nm et 1550 nm, sont normalisées dans l'ensemble du secteur de la fibre optique pour la transmission de données 1G. Chacune présente des caractéristiques uniques en termes de dispersion, d'atténuation et de portée. La compréhension de ces comportements de longueur d'onde permet aux concepteurs de réseaux d'assurer des performances optimales pour différents déploiements de fibre.

Caractéristiques de la transmission à 1310 nm
La longueur d'onde de 1310 nm fonctionne dans la bande O (bande d'origine), couramment utilisée pour les transmissions par fibre optique à moyenne portée. Elle se caractérise par une faible dispersion et une atténuation modérée, ce qui la rend adaptée aux réseaux métropolitains et d'entreprise où les distances de liaison se situent généralement entre 10 et 20 km.
La lumière à cette longueur d'onde, grâce à sa faible distorsion chromatique, est idéale pour les applications exigeant une intégrité du signal constante sans nécessiter de modules de compensation de dispersion. En pratique, les optiques à 1310 nm offrent une conception optique plus simple et un coût réduit, ce qui en fait un choix judicieux pour la plupart des liaisons locales ne nécessitant pas une grande portée.
Caractéristiques de la transmission à 1550 nm
Fonctionnant dans la bande C (bande conventionnelle), la longueur d'onde de 1550 nm est privilégiée pour les transmissions optiques longue distance et les réseaux dorsaux . Elle présente une faible atténuation de la fibre, généralement de l'ordre de 0.20 dB/km, ce qui signifie une perte de signal réduite par unité de distance. Ceci permet aux systèmes optiques à 1550 nm d'atteindre des portées étendues de 40 km à 80 km, voire plus, selon la puissance du système et la qualité de la fibre.
Cependant, la longueur d'onde plus importante induit également une dispersion chromatique plus élevée, ce qui peut nécessiter une compensation de dispersion pour garantir des performances stables sur les liaisons très longues. Les modules SFP pour fibre monomode Cisco de 1 550 nm sont conçus pour gérer efficacement ces effets, assurant ainsi une connectivité fiable pour les segments de réseau inter-campus ou de qualité opérateur.
Différences d'atténuation et de dispersion
En fibre optique, l'atténuation décrit la diminution de l'intensité du signal le long de la fibre, tandis que la dispersion décrit la propagation des impulsions lumineuses dans le temps. La longueur d'onde de 1310 nm présente une atténuation légèrement supérieure mais une dispersion moindre, tandis que celle de 1550 nm offre une atténuation minimale mais un risque de dispersion plus élevé sur de longues distances.
Pour référence:
- Atténuation typique de la fibre : ~0.35 dB/km à 1310 nm et ~0.20 dB/km à 1550 nm.
- Dispersion chromatique typique : ~1ps/nm·km à 1310 nm et ~18ps/nm·km à 1550 nm.
Ces propriétés physiques guident les ingénieurs dans le choix des modules optiques à déployer, en leur permettant d'équilibrer la clarté du signal et la portée.
Choisir la bonne longueur d'onde pour la distance
Le choix de la longueur d'onde appropriée dépend de plusieurs facteurs, notamment la distance de transmission, l'architecture du réseau et les contraintes budgétaires. Pour les courtes et moyennes distances, la longueur d'onde de 1310 nm offre une solution simple et économique, garantissant des performances stables.
Pour les longues distances ou les applications exigeant une perte de signal minimale, la longueur d'onde de 1550 nm est généralement privilégiée en raison de ses excellentes caractéristiques d'atténuation et de sa capacité d'amplification. En pratique, les concepteurs de réseau doivent évaluer les exigences de liaison, les bilans de puissance et l'évolutivité future afin de déterminer la longueur d'onde la plus adaptée aux déploiements de modules SFP Cisco sur fibre monomode.

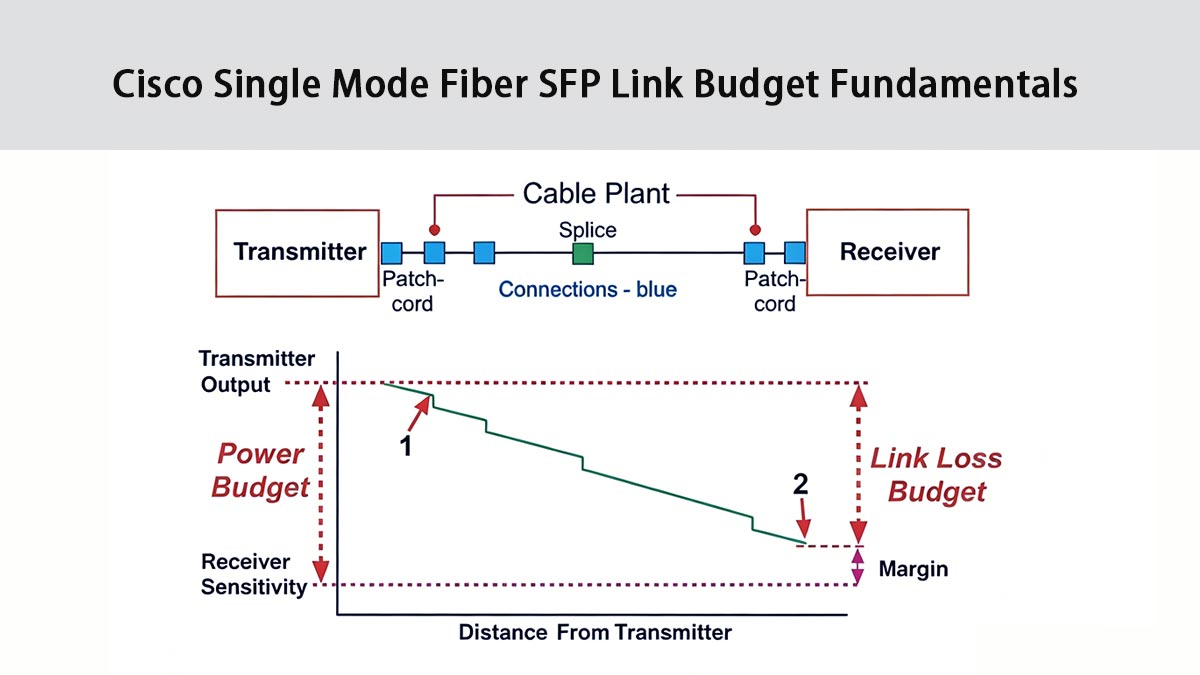

❇️ Principes fondamentaux du bilan de liaison des modules SFP monomodes Cisco
Le bilan de liaison est un concept fondamental de la conception des réseaux optiques. Il permet de déterminer si une connexion fibre optique peut transmettre des données de manière fiable sur la distance souhaitée. Pour les modules SFP monomodes Cisco, le bilan de liaison aide les ingénieurs à calculer la puissance optique totale gagnée et perdue le long du trajet de la fibre. La compréhension de chaque élément de ce calcul (puissance d'émission, sensibilité de réception et différentes formes de pertes optiques) est essentielle pour garantir le bon fonctionnement des liaisons à 1310 nm et 1550 nm.

Définition du bilan de liaison optique
Le bilan de liaison optique correspond à la perte de signal totale admissible entre l'émetteur et le récepteur tout en assurant un fonctionnement correct. Il est calculé comme la différence entre la puissance de sortie de l'émetteur et la sensibilité minimale du récepteur.
En termes simples, le bilan de liaison définit le niveau de perte maximal que le système peut tolérer sur l'ensemble du trajet optique, y compris la fibre, les connecteurs et les épissures. Si les pertes totales dépassent ce budget, la liaison peut devenir instable ou tomber complètement en panne.
Paramètres clés : Puissance d’émission et sensibilité du récepteur
Deux paramètres essentiels pour toute liaison SFP à fibre monomode Cisco sont la puissance d'émission et la sensibilité du récepteur. La puissance d'émission indique l'intensité du signal optique injecté dans la fibre, généralement mesurée en dBm. La sensibilité du récepteur définit le niveau de puissance optique minimal requis pour que le récepteur interprète correctement le signal.
Une puissance d'émission plus élevée ou une meilleure (plus faible) sensibilité du récepteur augmentent le bilan de liaison disponible. Ces valeurs sont spécifiées dans les fiches techniques des émetteurs-récepteurs SFP et doivent être soigneusement adaptées pour garantir la compatibilité et des performances suffisantes sur la distance prévue.
Considérations relatives aux pertes de fibre et aux pertes de connecteurs
Même avec des caractéristiques d'émission et de réception optimales, le support physique introduit des pertes. L'atténuation de la fibre optique se produit naturellement lorsque la lumière traverse le verre, tandis que les connecteurs et les épissures ajoutent des pertes supplémentaires à chaque jonction.
Une fibre monomode classique présente une atténuation d'environ 0.35 dB/km à 1310 nm et de 0.20 dB/km à 1550 nm. Les connecteurs peuvent contribuer à une atténuation de 0.2 à 0.5 dB chacun, et les épissures à une atténuation d'environ 0.1 dB.
Pour garantir une conception de liaison précise, toutes ces pertes sont additionnées et soustraites du bilan de puissance calculé, assurant ainsi que le signal reçu reste au-dessus du seuil de sensibilité du récepteur.
Marges de sécurité dans la conception des liens
Une marge de sécurité est un tampon supplémentaire ajouté au bilan de liaison pour tenir compte des incertitudes et des dégradations futures. Cela inclut des facteurs tels que le vieillissement des composants, les variations de température, la courbure des fibres et les imperfections potentielles de l'installation.
Il est généralement recommandé de prévoir une marge de 2 à 3 dB pour la conception des liaisons SFP à fibre monomode Cisco. Cette marge garantit une fiabilité à long terme et réduit le risque de pannes intermittentes, notamment dans les environnements réseau critiques.

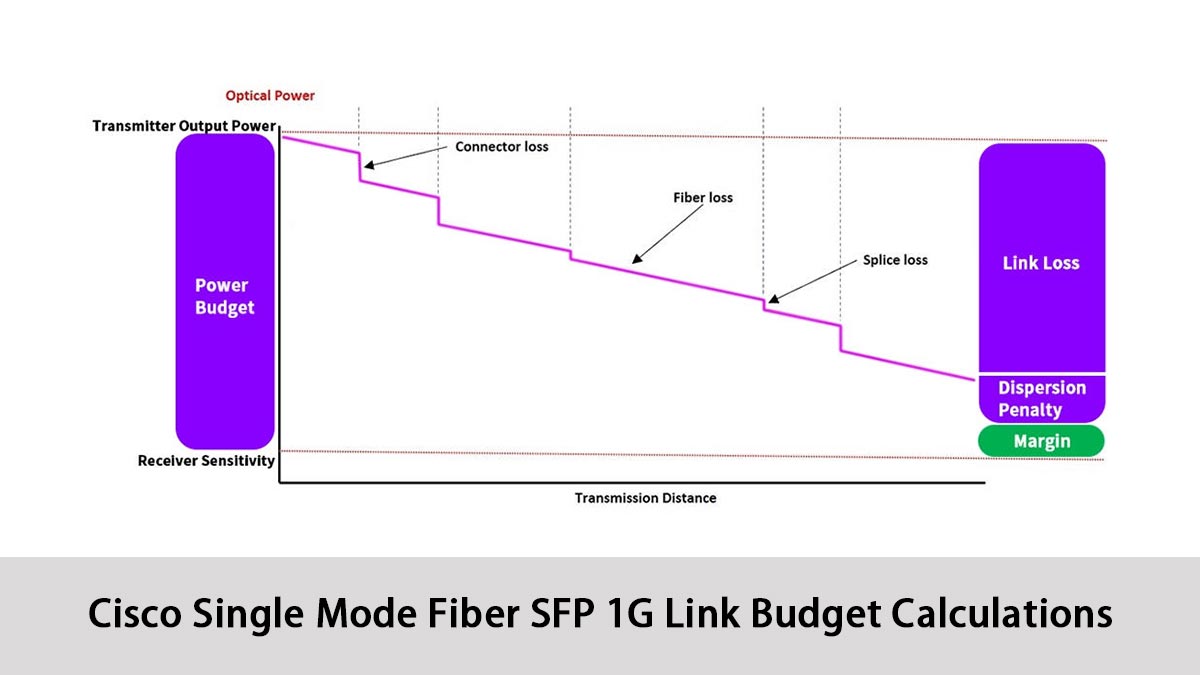

❇️ Calculs du bilan de liaison Cisco pour les modules SFP monomodes à fibre optique 1G
Le calcul du bilan de liaison est essentiel pour garantir qu'un module SFP 1G Cisco pour fibre monomode fournisse une puissance de signal suffisante sur l'ensemble de la liaison fibre. En calculant précisément le bilan de liaison, les ingénieurs réseau peuvent éviter la dégradation du signal et assurer des performances réseau optimales. Ce processus implique l'évaluation de la puissance d'émission, des pertes de la fibre et de la sensibilité du récepteur.

Méthode de calcul du bilan de liaison étape par étape
Pour calculer le bilan de liaison optique d'un déploiement Cisco 1G SFP, suivez ces étapes :
- Identifier la puissance d'émission : Déterminez la puissance de sortie optique du module SFP, généralement fournie en dBm (décibels milliwatts) dans la fiche technique du module.
- Calcul de la perte de fibre : En utilisant le facteur d'atténuation de la fibre (dB/km), calculez la perte totale de la fibre en multipliant l'atténuation par la longueur totale de la fibre (en km).
- Prise en compte des pertes dues aux connecteurs et aux épissures : additionnez les pertes dues aux connecteurs et aux épissures le long du trajet optique. Chaque connecteur introduit généralement une perte de 0.2 à 0.5 dB, tandis que les épissures peuvent présenter une perte moindre.
- Sensibilité du récepteur : Trouvez la puissance optique minimale requise par le récepteur, également indiquée dans la fiche technique, et assurez-vous que le signal reçu atteint ou dépasse ce seuil.
- Calcul de la marge de liaison : Enfin, soustrayez les pertes totales de la puissance d’émission disponible. Le résultat doit être supérieur ou égal à la sensibilité du récepteur pour garantir une communication fiable.
En suivant cette méthode, vous pouvez concevoir une liaison qui compense les pertes prévues et assure une connexion optique robuste.
Exemple de calcul pour un SFP 1G 1310 nm
Supposons les valeurs suivantes pour un module SFP fibre monomode 1G Cisco de 1310 nm :
- Puissance d'émission: 0dBm
- Atténuation de la fibre : 0.35 dB/km
- Longueur de la fibre : 10 km
- Perte de connexion : 0.2 dB par connecteur, 2 connecteurs
- Sensibilité du récepteur: -20dBm
Calcul:
- Atténuation de la fibre : 0.35 dB/km × 10 km = 3.5 dB
- Perte de connexion : 0.2 dB × 2 connecteurs = 0.4 dB
- Perte totale : 3.5 dB (fibre) + 0.4 dB (connecteurs) = 3.9 dB
- Puissance reçue : 0 dBm (puissance d’émission) - 3.9 dB (perte totale) = -3.9 dBm
Évaluation de la liaison : La valeur de -3.9 dBm étant supérieure à la sensibilité du récepteur (-20 dBm), la liaison est fonctionnelle. La marge de puissance est de 16.1 dB (-3.9 dBm - (-20 dBm)), ce qui offre une marge de sécurité suffisante.
Exemple de calcul pour un SFP 1G 1550 nm
Pour un module SFP fibre monomode 1G Cisco 1550 nm avec les paramètres suivants :
- Puissance d'émission : -1 dBm
- Atténuation de la fibre : 0.2 dB/km
- Longueur de la fibre : 40 km
- Perte de connexion : 0.2 dB par connecteur, 2 connecteurs
- Sensibilité du récepteur: -22dBm
Calcul:
- Atténuation de la fibre : 0.2 dB/km × 40 km = 8 dB
- Perte de connexion : 0.2 dB × 2 connecteurs = 0.4 dB
- Perte totale : 8 dB (fibre) + 0.4 dB (connecteurs) = 8.4 dB
- Puissance reçue : -1 dBm (puissance d'émission) - 8.4 dB (perte totale) = -9.4 dBm
Évaluation de la liaison : La valeur de -9.4 dBm étant supérieure à la sensibilité du récepteur (-22 dBm), la liaison est fonctionnelle. La marge de puissance est de 12.6 dB (-9.4 dBm - (-22 dBm)), ce qui offre une marge de sécurité suffisante.
Erreurs courantes dans l'estimation budgétaire
Certaines erreurs fréquentes surviennent lors de la planification du bilan de liaison :
- Négliger la qualité des connecteurs : même un léger désalignement ou une contamination peuvent entraîner une perte de puissance non négligeable.
- Hormis les pertes dues aux épissures et aux panneaux de brassage : chaque interface contribue à l’atténuation totale et doit être modélisée avec précision.
- Absence de marge de sécurité : un fonctionnement proche des limites de puissance théoriques conduit souvent à des performances instables en conditions réelles.
Éviter ces écueils garantit une conception système précise et une fiabilité à long terme pour les réseaux de fibre optique construits sur des modules SFP monomodes Cisco.

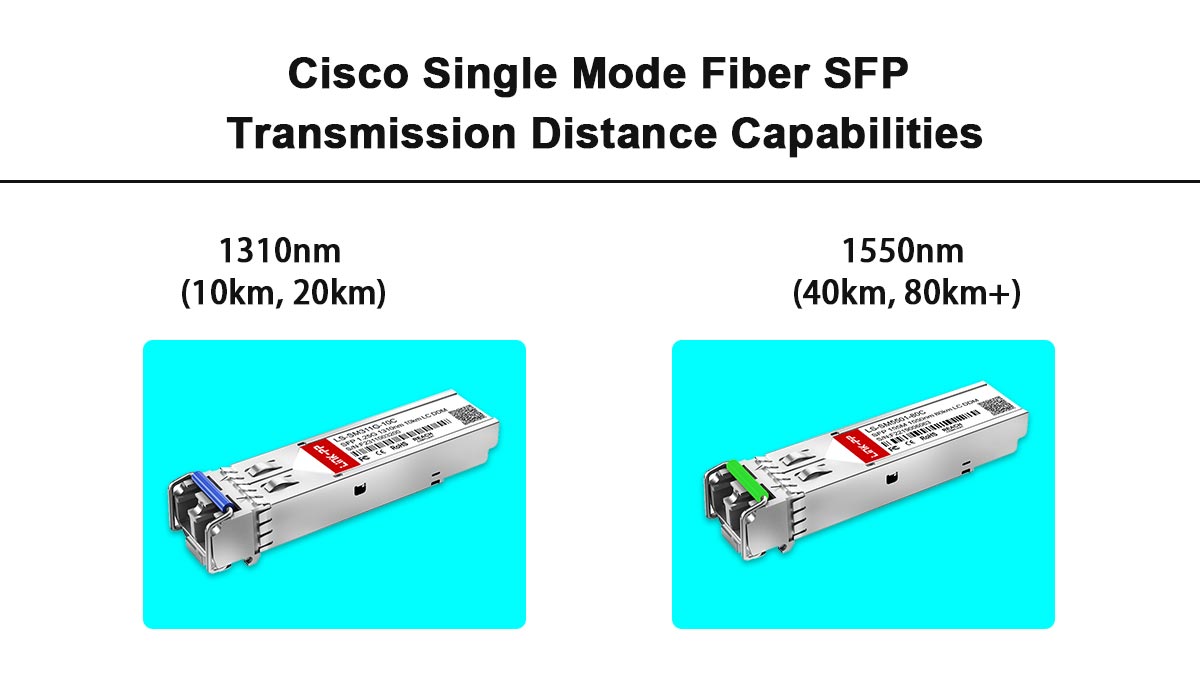

❇️ Capacités de transmission en fibre monomode SFP de Cisco
Les capacités de transmission des modules SFP monomodes Cisco définissent la distance maximale qu'un signal optique 1G peut parcourir tout en respectant les limites de bande passante et de puissance du module. Pour les liaisons 1G basées sur des modules SFP, les distances pratiques varient généralement de 10 km à 80 km, voire plus, selon que l'optique utilise des longueurs d'onde de 1 310 nm ou de 1 550 nm et selon la qualité de l'infrastructure fibre optique.

Distance typique pour 1310 nm (10 km, 20 km)
Les modules SFP 1G à fibre monomode Cisco fonctionnant à 1 310 nm sont couramment utilisés pour les applications à courte et moyenne distance. Les modules 1000BASE-LX standard (tels que le Cisco GLC-LH-SM ) prennent généralement en charge une portée maximale de 10 km, tandis que les versions améliorées (comme le Cisco GLC-LH-SM-20 ) peuvent atteindre 20 km dans des conditions optimales.
Ces modules sont largement déployés dans les réseaux d'entreprise, les réseaux dorsaux de campus et les liaisons d'accès métropolitaines. Leurs performances stables et prévisibles en font un choix économique pour les environnements où les très longues distances ne sont pas nécessaires.
Distance typique pour 1550 nm (40 km, 80 km et plus)
Les modules SFP 1G Cisco à fibre monomode 1550 nm sont conçus pour les transmissions longue distance. Les modules 1000BASE-ZX standard couvrent une distance de 40 km, tandis que les versions plus puissantes (comme le Cisco GLC-ZX-SM ) peuvent atteindre 80 km, voire plus, selon les conditions de liaison.
Ces modules sont couramment utilisés dans les réseaux d'opérateurs, les interconnexions de centres de données et les liaisons dorsales longue distance. Leur faible atténuation permet aux signaux de parcourir de plus grandes distances avec moins de pertes de puissance, ce qui les rend idéaux pour les déploiements longue distance.
Impact de la qualité de la fibre sur la distance
Bien que les spécifications SFP définissent des distances maximales théoriques, les performances de transmission réelles dépendent fortement de la qualité de la fibre. Des facteurs tels que le type de fibre (par exemple, G.652 ou G.655), son âge, la qualité de l'installation et les conditions environnementales peuvent avoir un impact significatif sur la distance atteignable.
Une fibre de mauvaise qualité, des épissures excessives, des connecteurs sales ou des coudes trop serrés peuvent engendrer des pertes supplémentaires et réduire la portée de transmission effective. À l'inverse, une fibre de haute qualité, avec des pertes minimales et une installation correcte, permet aux liaisons d'atteindre, voire de dépasser, leur portée nominale.
Par conséquent, lors de l'évaluation des capacités de transmission des modules SFP à fibre monomode Cisco, il est essentiel de prendre en compte non seulement les spécifications du module, mais aussi l'état général et la conception de l'infrastructure optique.
❇️ Niveaux de puissance optique et facteurs de perte des modules SFP 1G à fibre monomode Cisco
La compréhension des niveaux de puissance optique et des facteurs de perte est essentielle à la conception de liaisons SFP 1G fiables sur fibre monomode Cisco. La puissance de sortie de l'émetteur et la sensibilité du récepteur, ainsi que les pertes dans la fibre et les connecteurs, déterminent la portée et la stabilité de la liaison optique. Une connaissance précise de ces paramètres garantit des performances optimales et réduit le risque de pannes inattendues.

Plages de puissance de sortie de l'émetteur
La puissance de sortie de l'émetteur (Tx) d'un module SFP 1G monomode Cisco est généralement spécifiée sous forme d'une plage en dBm, par exemple de -9 dBm à 0 dBm pour les modules SFP 1310 nm (par exemple, Cisco GLC-LX-SM-RGD ) et de -5 dBm à 0 dBm ou plus pour les modules SFP 1550 nm à portée étendue de 40 km.
Des modules de puissance plus élevée (pouvant atteindre 0 à +5 dBm) sont utilisés lorsque des portées plus importantes ou une marge de pertes plus élevée sont prévues, tout en restant dans les limites de la puissance d'entrée maximale du récepteur afin d'éviter la saturation. En pratique, une puissance d'émission plus élevée augmente la marge de liaison disponible et permet de compenser davantage les pertes liées à la fibre et aux connecteurs sans que la puissance ne descende en dessous du seuil de sensibilité du récepteur.
Seuil de sensibilité du récepteur
La sensibilité du récepteur définit le niveau de puissance optique le plus bas auquel le SFP peut encore décoder le signal avec un taux d'erreur binaire acceptable, généralement dans la plage de –20 dBm à –32 dBm pour les modules SFP à fibre monomode Cisco 1G.
Si la puissance d'entrée chute en dessous de ce seuil (en raison d'une longueur de fibre excessive, de nombreux épissures ou de connecteurs encrassés), la liaison risque de ne pas s'initialiser ou de devenir instable par intermittence. Il est recommandé de maintenir la puissance de réception mesurée quelques dB au-dessus de la sensibilité minimale, afin de prévoir une marge de sécurité pour le vieillissement des composants et les défaillances temporaires.
Atténuation de la fibre par kilomètre
Sur une fibre monomode OS1/OS2 standard , l'atténuation dépend de la longueur d'onde : environ 0.35 dB/km à 1 310 nm et 0.20 dB/km à 1 550 nm. Cela signifie que, pour une même distance, une liaison à 1 550 nm subira moins de pertes dues à la fibre, ce qui explique pourquoi ces modules peuvent supporter des portées plus importantes (de 40 à plus de 80 km) que les modules SFP à 1 310 nm, généralement limités à 10 à 20 km.
Lors de la conception d'une liaison, la perte totale de la fibre est calculée comme « l'atténuation par km × distance », et cette valeur doit être ajoutée à toutes les pertes de connecteurs, d'épissures et de marges pour vérifier que la puissance de réception reste dans la plage de fonctionnement du module.
Impact des pertes de connecteurs et d'épissures
Les connecteurs et les épissures introduisent des pertes d'insertion supplémentaires dans le trajet optique :
- Perte typique par connecteur : 0.2 à 0.5 dB par connecteur
- Perte typique d'épissure : 0.1 à 0.3 dB par épissure
Ces pertes, bien que faibles individuellement, s'accumulent le long de la liaison et doivent être prises en compte dans les calculs budgétaires. Des pratiques de nettoyage, d'alignement et d'installation appropriées permettent de minimiser ces pertes et de maintenir des performances optimales de la liaison.
❇️ Dépannage des problèmes de bilan de liaison des modules SFP fibre monomode Cisco
Même avec une planification adéquate, les liaisons fibre monomode SFP de Cisco peuvent présenter des problèmes de performance dus à des pertes inattendues ou à des composants incompatibles. Le dépannage des problèmes de bilan de liaison exige une approche systématique pour identifier l'origine de la dégradation du signal. L'analyse des niveaux de puissance et des connexions physiques permet d'isoler et de résoudre rapidement la plupart des problèmes.

Identification des problèmes de perte de puissance
La première étape du dépannage consiste à vérifier la présence d'une perte de puissance excessive dans la liaison. Pour ce faire, il convient de comparer la puissance optique reçue avec les valeurs attendues issues du calcul du bilan de liaison.
Si la puissance mesurée est nettement inférieure à la valeur attendue, cela indique une perte supplémentaire dans le système. Les symptômes courants incluent une connectivité intermittente, des taux d'erreur élevés ou une rupture complète de la liaison.
Utilisation de wattmètres optiques et d'un réflectomètre optique (OTDR)
Les wattmètres optiques sont couramment utilisés pour mesurer les niveaux de puissance réels d'émission et de réception dans une liaison fibre optique. En testant les deux extrémités de la connexion, les ingénieurs peuvent vérifier si la puissance du signal se situe dans la plage acceptable définie par les spécifications Cisco pour les modules SFP monomodes.
Pour un diagnostic plus approfondi, un réflectomètre optique temporel (OTDR) permet d'analyser l'intégralité du trajet de la fibre optique. Il aide à identifier l'emplacement précis des problèmes tels que les pertes excessives, les ruptures ou les réflexions anormales le long du câble. C'est donc un outil efficace pour localiser les défauts qui ne sont pas facilement visibles lors d'une inspection de base.
Diagnostic des pannes de connecteurs et de fibres optiques
Les problèmes matériels figurent parmi les causes les plus fréquentes de problèmes de bilan de liaison. Des connecteurs sales ou mal insérés peuvent engendrer des pertes d'insertion importantes. Les courbures, les fissures ou les épissures de mauvaise qualité des fibres optiques peuvent également dégrader la qualité du signal.
L'inspection et le nettoyage réguliers des connecteurs, ainsi qu'une gestion appropriée des câbles, sont essentiels pour garantir des performances optimales. Le remplacement des segments de fibre endommagés ou le ré-encodage des connecteurs permettent souvent de résoudre les problèmes persistants.
Résolution des incohérences dans les spécifications SFP
Un autre problème fréquent provient de l'incompatibilité des modules SFP, par exemple l'utilisation de longueurs d'onde différentes (1310 nm et 1550 nm) ou de plages de puissance incompatibles. Ces incompatibilités peuvent empêcher une détection correcte du signal, même si la liaison physique est intacte.
Pour résoudre ce problème, assurez-vous toujours que les deux extrémités de la liaison utilisent des modules SFP à fibre monomode Cisco compatibles avec des spécifications identiques, notamment en termes de longueur d'onde, de distance de transmission et de normes prises en charge.

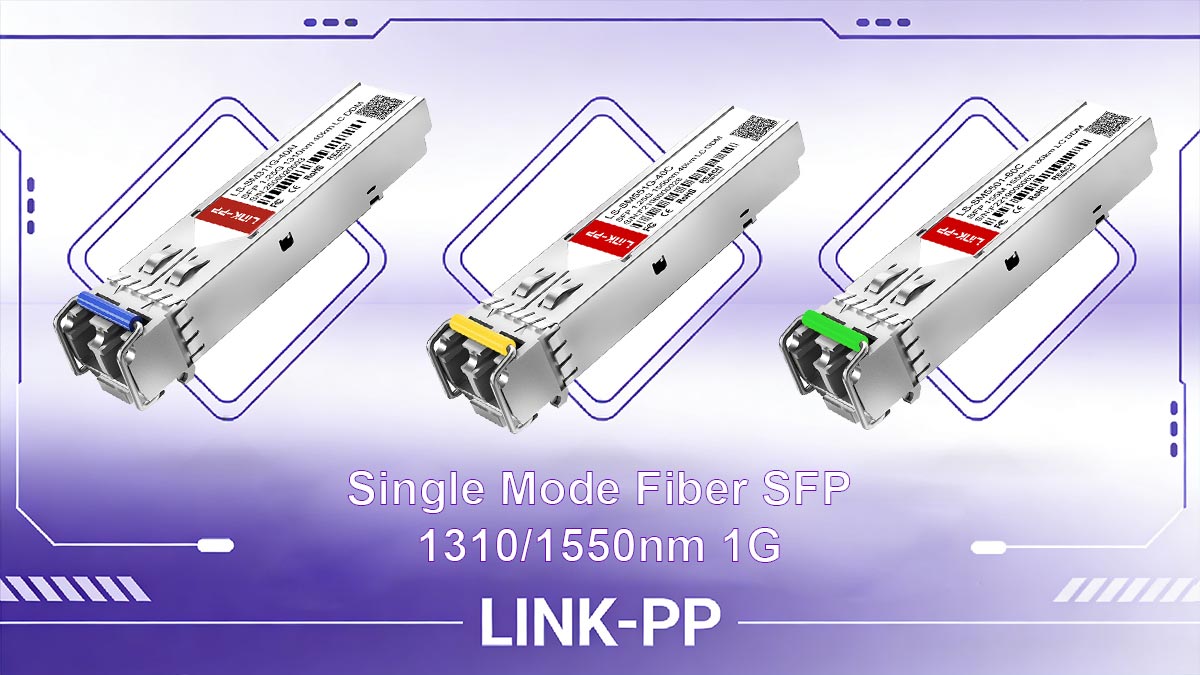

❇️ Conclusions sur les bilans de liaison 1G des modules SFP monomodes fibre Cisco 1310/1550 nm

Les modules SFP à fibre monomode Cisco jouent un rôle essentiel dans la construction de réseaux optiques fiables et évolutifs. De la compréhension des caractéristiques de longueur d'onde au calcul précis des bilans de liaison, chaque facteur contribue aux performances et à la stabilité globales de la liaison. Une planification rigoureuse, associée à une sélection minutieuse des composants, garantit que les déploiements à 1310 nm et à 1550 nm répondent aux exigences de distance et de fiabilité prévues.
En maîtrisant les principes fondamentaux du bilan de liaison et en appliquant les meilleures pratiques de conception et de dépannage, les ingénieurs réseau peuvent réduire considérablement les risques de déploiement et améliorer l'efficacité du réseau à long terme. Que ce soit pour des applications d'entreprise, métropolitaines ou longue distance, le choix de la solution SFP adaptée est essentiel à la réussite.
