LF5-SM3101-20AI 155m sdh sonet 1310nm 20km 2x5 sff transceiver (industrial)
Haga clic para abrir la vista ampliada

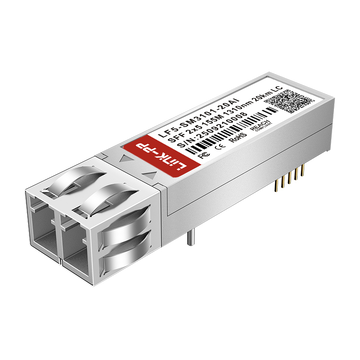

LINK-PP Transceptor LF5-SM3101-20AI 155M SDH SONET 1310nm 20km 2x5 SFF (Industrial)

Resumen del producto

Producto
LINK-PP Transceptor LF5-SM3101-20AI 155M SDH SONET 1310nm 20km 2x5 SFF (Industrial)
(SKU)
202932
P / N
LF5-SM3101-20AI
Precio
25,03 €
Stock
332 en existencia
Vendido
568
Precio unitario 25,03 €
Usuarios nuevos: 9,10 € Cupón en tu primer pedido
Código linkpp2610
Para pedidos superiores a 910,00 € Obtén 13,65 € DESC
Código Linkpp15
Para pedidos superiores a 2.730,00 € Obtén 45,50 € DESC
Código Linkpp50
Para pedidos superiores a 4.550,00 € Obtén 91,00 € DESC
Código Linkpp100
Fabricar: LINK-PPP / N: LF5-SM3101-20AISKU: 202932

LINK-PP mas originalesHoja de Datostodas las descargas

Compatible:
LINK-PP
Precios por volumen Niveles online · Cantidad mayor o precio personalizado bajo petición
25.03 €
1–99 piezas
23.78 €
100–999 piezas
23.02 €
1,000–2,999 piezas
22.28 €
3,000–5,999 piezas
21.52 €
≥6,000 piezas

¿Necesita una cantidad superior a estos niveles o desea negociar el precio?

Disponible:
332 en existencia
Envío
21,26 €
a España vía IP de FedEx
Tiempo de entrega estimado : 3 - 6 día.
Garantía de 5 años Devoluciones 15-Dias Intercambio de 15 días
Garantía
  • Ofrecemos una garantía líder en el sector de 5 años.
  • Lea la tabla para detalles de la garantía de todos los productos.
Devoluciones y cambio
  • Los reembolsos se recibirán aproximadamente 5 días hábiles después de la recepción de los artículos devueltos.
  • Los artículos en stock para su reemplazo se pueden enviar en un plazo de 1 día hábil.
  • Lea la política de devoluciones completa para detalles.
Sobre envio libre 90,09 €.
O bien, envíe con su propia cuenta de UPS / FedEx / DHL al finalizar la compra (0,00 € envío).
Cantidad:
Precio Total:
25,03 €

Especificaciones de LINK-PP Transceptor SFF de 155 M

El LF5-SM3101-20AI es un transceptor óptico SFF de 155M con un láser FP de 1310 nm para transmisión a través de fibra monomodo (SMF) a distancias de hasta 20 km. Utiliza un encapsulado SFF estándar de 2×5 con una interfaz LC dúplex, entradas y salidas de datos LVPECL diferenciales y una función de detección de señal LVPECL. Funciona con una fuente de alimentación de 3.3 V y admite temperaturas de -40 °C a +85 °C.

LINK-PP Número de refacción LF5-SM3101-20AI Nombre del vendedor LINK-PP
Factor de forma SFF Velocidad de datos máxima 155Mbps
Longitud de onda 1310nm Distancia máxima del cable 20km
Conector LC dúplex Tipo de fibra SMF
Tipo de transmisor FP Sensibilidad del receptor -32dBm
Alimentación eléctrica 3.3V Rango de temperatura de funcionamiento -40 ... 85 ° C

Características principales de LINK-PP LF5-SM3101-20AI

Construido para comunicación óptica de 155M, el LINK-PP El transceptor LF5-SM3101-20AI combina un diseño SFF fijo con prácticas funciones de conectividad óptica. Su diseño satisface los requisitos de instalación, transmisión e interfaz de los equipos de telecomunicaciones compatibles.

Paquete SFF estándar de 2×5 para integración en PCB

El encapsulado estándar SFF de 2×5 proporciona una estructura compacta para la instalación a nivel de placa. Su disposición de pines definida permite soldar el módulo directamente sobre una huella de PCB compatible.

Conectividad de 155 Mbps para enlaces de red ATM

Con una velocidad de datos nominal de 155 Mbps, el módulo proporciona una interfaz óptica para la comunicación en redes ATM. Permite que los equipos de red compatibles intercambien datos ATM a través de enlaces ópticos.

Longitud de onda de 1310 nm para compatibilidad con enlaces ópticos.

El módulo opera a una longitud de onda nominal de 1310 nm, lo que proporciona una banda óptica definida para la transmisión de señales. Esta especificación de longitud de onda ayuda a garantizar una correcta adaptación óptica con equipos compatibles.

Distancia de transmisión de 20 km para enlaces ópticos de mayor longitud.

Un alcance de transmisión de hasta 20 km permite que el módulo cubra mayores distancias entre ubicaciones de red conectadas. Este alcance ofrece mayor flexibilidad al establecer enlaces ópticos entre sitios separados.

Interfaz LC dúplex para cableado óptico estándar

La interfaz LC dúplex proporciona un formato de conexión óptica compacto y ampliamente utilizado. Permite que el módulo se conecte con latiguillos de fibra óptica LC dúplex estándar utilizados en equipos ópticos compatibles.


LINK-PP Certificación LF5-SM3101-20AI 155M SFF

El transceptor LF5-SM3101-20AI 155M SFF cumple con los procedimientos de gestión de calidad establecidos según la norma ISO 9001, y se abordan los requisitos CE, RoHS y FCC aplicables para respaldar la calidad del producto y el cumplimiento normativo.

Pruebas de transceptores ópticos

Cada transceptor óptico SFF se somete a controles de calidad que abarcan la salida óptica, las funciones eléctricas y las condiciones de funcionamiento para verificar su rendimiento especificado.

Certificaciones de calidad LF5-SM3101-20AI

Las certificaciones de producto pertinentes demuestran el cumplimiento de las normas de calidad reconocidas y las regulaciones aplicables, lo que garantiza la consistencia del producto y la calidad de fabricación.

Compatibilidad con huellas de PCB de múltiples proveedores estándar

El formato estandarizado SFF de 2×5 admite la instalación mediante soldadura en diseños de PCB compatibles, lo que ayuda a adaptarse a diseños de host compatibles de diferentes fabricantes de equipos.


Las pruebas rigurosas garantizan un rendimiento fiable de SFF.

Las pruebas del transceptor LF5-SM3101-20AI SFF verifican su salida óptica de 1310 nm, el comportamiento de la señal de 155 Mbps y el funcionamiento bajo cambios de temperatura. Estas verificaciones ayudan a evaluar la consistencia del módulo en condiciones operativas clave; obtenga más información en el LINK-PP Centro de soporte para pruebas.

Óptico

Prueba del espectro óptico

Compruebe la salida de 1310 nm para confirmar la consistencia de la longitud de onda y los niveles ópticos.

Óptico

Prueba del patrón ocular

Revise las transiciones de la señal de 155 Mbps para comprobar la claridad de la sincronización y la calidad de la forma de onda.

Óptico

Prueba de tasa de error de bits

Medir los errores de datos durante la transmisión óptica continua para evaluar la precisión.

Óptico

Prueba de temperatura

Verifique el funcionamiento estable a diferentes temperaturas dentro de los límites operativos especificados.


Envío de productos para LINK-PP LF5-SM3101-20AI 155M SFF

Cada transceptor LF5-SM3101-20AI se manipula cuidadosamente durante el embalaje, el etiquetado y el envío. Un embalaje y transporte adecuados contribuyen a mantener el producto en buen estado y a garantizar una entrega sin contratiempos.

Embalaje protector antiestático

Embalaje protector antiestático

Proteja cada transceptor contra descargas electrostáticas durante su manipulación cuidadosa.

Protección de transporte resistente a los golpes

Protección de transporte resistente a los golpes

Asegure cada módulo dentro del embalaje para reducir los impactos durante el transporte.

Procesamiento y envío rápidos de pedidos.

Procesamiento y envío rápidos de pedidos.

Tramitar los envíos confirmados con prontitud y organizar su despacho dentro de los plazos acordados.

Logística global y entrega internacional

Logística global y entrega internacional

Coordinar a las empresas de transporte internacionales para garantizar una entrega segura en diferentes regiones.

LINK-PP Demostración de uso del LF5-SM3101-20AI 155M SFF

Tras soldar el módulo LF5-SM3101-20AI SFF a la placa de circuito impreso, conecte sus pines eléctricos a través de los circuitos correspondientes de la placa. Inserte los conectores de fibra LC en sus respectivos puertos y compruebe que las señales ópticas se transmiten correctamente entre los dispositivos conectados.

Soporte técnico LF5-SM3101-20AI

LINK-PP Ofrece soporte técnico integral, desde la consulta previa a la venta hasta la asistencia posterior a la implementación, garantizando una integración fluida y un rendimiento fiable de la red.

Consulta Técnica Preventa

Consulta Técnica Preventa

Asesoramiento profesional para ayudarle a seleccionar el módulo LF5-SM3101-20AI óptimo para el diseño de su red y sus necesidades de aplicación.

Soporte para la verificación de compatibilidad

Soporte para la verificación de compatibilidad

Compatibilidad validada con LINK-PP conmutadores y otras plataformas de red convencionales para una implementación sin problemas.

Asistencia para la implementación e instalación

Asistencia para la implementación e instalación

Guía completa paso a paso para la instalación, configuración y puesta en marcha inicial, lo que garantiza una implementación precisa y un funcionamiento fiable y estable desde el principio.

Garantía técnica a largo plazo

Garantía técnica a largo plazo

Soporte técnico continuo durante todo el ciclo de vida del producto, lo que garantiza la estabilidad a largo plazo para redes empresariales y de nivel operador.

LINK-PP LF5-SM3101-20AI 155M SFF Garantía posventa

LINK-PP Proporciona asistencia posventa para el correcto despliegue y el funcionamiento fiable de los módulos ópticos.

 15 días

Devolución y reembolso sin necesidad de justificación en 15 días

Mantenimiento o reemplazo gratuito

Reemplazo gratuito para artículos defectuosos o que lleguen muertos (DOA) dentro del período inicial.

Mantenimiento gratuito

 Servicio de reparación gratuito para defectos de fabricación durante todo el período de garantía.

Limitaciones

Se aplican exclusiones y condiciones de garantía.

Tabla de comparación de modelos

LINK-PP

Productos a juego

Fotos NÚMERO DE LA TARJETA DE IDENTIDA Mareas Ideales para Lecciones Precio Stock Añadir al Carrito

Descargar

Dibujo de producto LF5-SM3101-20AI.pdf

Preguntas y Respuestas

Aún no hay preguntas

Sé el primero en preguntar sobre las especificaciones, la compatibilidad o el plazo de entrega.

¿Alguna pregunta?
  • A:
    Aproximadamente 190 mA a 3.3 V para la versión de 20 km frente a 180 mA para la de 10 km. La diferencia radica en la mayor polarización del láser necesaria para la potencia de lanzamiento adicional. Si su tarjeta está diseñada específicamente para la versión de 10 km, compruebe la diferencia de 10 mA antes de combinarlas en una misma tarjeta. by LINK-PP Soporte técnico
  • A:
    Sí, ambas son 2x5 SFF con LC y 3.3 V, por lo que la carcasa y la alimentación son idénticas. La tarjeta no detecta qué módulo está instalado, así que etiquete los puertos en su inventario; de lo contrario, un módulo de 10 km en un tramo de 17 km se conectará en un día frío y se desconectará en verano. by LINK-PP Soporte técnico
  • A:
    Se trata de un láser FP. Existe un VCSEL de 1310 nm, pero es poco común y no es el que utiliza este componente, por lo que la mención del VCSEL en la página es un error de copia. Para un enlace de 20 km, el láser FP a 1310 nm es la opción correcta, y la penalización por dispersión a 155 Mbps en esa distancia es insignificante. by LINK-PP Soporte técnico
  • A:
    17 km a 0.35 dB por km más tres empalmes a 0.5 dB cada uno más 1 dB de conectores dan como resultado una pérdida cercana a los 7.5 dB. Con una salida de aproximadamente -3 dBm, se recibe alrededor de -19 dBm frente a una sensibilidad de -34 dBm, lo que supone un margen de aproximadamente 15 dB. 20 km son suficientes, con espacio para un empalme futuro, pero si se prevé añadir más de dos, conviene optar por la sección de 40 km. by LINK-PP Soporte técnico
