te 1-5569262-1 compatible link-pp lpje308cnl rj45 2x4 jacks without magnetics transformer without leds
Haga clic para abrir la vista ampliada

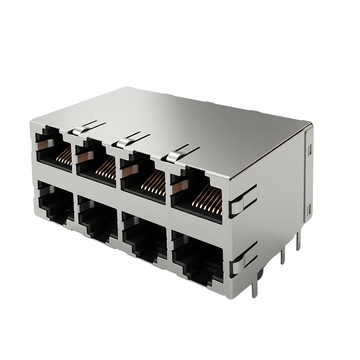

Compatible con TE 1-5569262-1. LINK-PP LPJE308CNL RJ45 2x4 Jacks Sin Transformador Magnético Sin Leds

Resumen del producto

Producto
Compatible con TE 1-5569262-1. LINK-PP LPJE308CNL RJ45 2x4 Jacks Sin Transformador Magnético Sin Leds
(SKU)
177539
P / N
LPJE308CNL
Precio
3,90 €
Stock
493 en existencia
Vendido
2.9K
Precio unitario 3,90 €
Usuarios nuevos: 9,10 € Cupón en tu primer pedido
Código linkpp2610
Para pedidos superiores a 910,00 € Obtén 13,65 € DESC
Código Linkpp15
Para pedidos superiores a 2.730,00 € Obtén 45,50 € DESC
Código Linkpp50
Para pedidos superiores a 4.550,00 € Obtén 91,00 € DESC
Código Linkpp100
P / N: LPJE308CNLSKU: 177539

Compatible con TE 1-5569262-1Hoja de Datostodas las descargas

P / N compatible:
1-5569262-1
Precios por volumen Niveles online · Cantidad mayor o precio personalizado bajo petición
3.900 €
1–99 piezas
3.904 €
100–999 piezas
3.514 €
1,000–4,999 piezas
3.396 €
5,000–9,999 piezas
3.319 €
10,000–14,999 piezas
3.201 €
≥15,000 piezas

¿Necesita una cantidad superior a estos niveles o desea negociar el precio?

Disponible:
493 en existencia
Envío
21,26 €
a España vía IP de FedEx
Tiempo de entrega estimado : 3 - 6 día.
Garantía de 5 años Devoluciones 15-Dias Intercambio de 15 días
Garantía
  • Ofrecemos una garantía líder en el sector de 5 años.
  • Lea la tabla para detalles de la garantía de todos los productos.
Devoluciones y cambio
  • Los reembolsos se recibirán aproximadamente 5 días hábiles después de la recepción de los artículos devueltos.
  • Los artículos en stock para su reemplazo se pueden enviar en un plazo de 1 día hábil.
  • Lea la política de devoluciones completa para detalles.
Sobre envio libre 546,00 €.
O bien, envíe con su propia cuenta de UPS / FedEx / DHL al finalizar la compra (0,00 € envío).
Cantidad:
SPQ 10
Precio Total:
3,90 €
detalles del empaque
10 unidades
200 unidades
Bandeja
37.5 × 24 × 34.5 cm
0.071 kg
14.2 kg

Compatible con TE 1-5569262-1. LINK-PP LPJE308CNL RJ45 2x4 Jacks Sin Transformador Magnético Sin Leds


LINK-PP Número de refacción
LPJE308CNL Número de pieza TE
1-5569262-1
Estado de la pieza
Activo Tipo de conector
Jack
Número de posiciones / contactos
8p8c (RJ45, Ethernet) Aplicación-Lan
-
Número de puertos
Puerto 2x4
Velocidad
-
Pestillo
AmbosNúcleos por puerto
-
Orientación
Ángulo de 90 ° (derecha)Ángulo de montaje en PCB

ENTRADA LATERAL

Pestañas Shield EMI
Con Opción LED

Sin

PCB
FR4Poste de retención de PCB

POSTE T

Altura del paquete (pulgadas / mm)
0.994/25.25Longitud del paquete (pulgadas / mm)

1.110/28.20

Ancho del paquete (pulgadas / mm)
2.331/59.20
Temperatura
-40 ℃ A + 85 ℃
Circuito Bst
Sí: AutomDX

Si

Diodos
NoRecubrimiento del área de acoplamiento de contacto

ORO 6u "/ 15u" / 30u "

Relación de vueltas RX / TX
1CT: 1CTConfiguración RX / TX

T, C

LINK-PP

Productos a juego

Fotos NÚMERO DE LA TARJETA DE IDENTIDA Mareas Ideales para Lecciones Precio Stock Añadir al Carrito

Descargar

Dibujo de producto LPJE308CNL.pdf

Preguntas y Respuestas

Aún no hay preguntas

Sé el primero en preguntar sobre las especificaciones, la compatibilidad o el plazo de entrega.

¿Alguna pregunta?
  • A:
    Las pestañas EMI funcionan correctamente si hacen contacto con el chasis. Cada lado tiene dos pestañas, lo que da un total de cuatro puntos de contacto, suficientes para una conexión a tierra sólida a estas frecuencias. Debe evitarse una superficie de chasis pintada o anodizada, ya que la pestaña no la atravesará y el blindaje se convertirá en una caja metálica flotante, lo cual es peor que no tener blindaje. Utilice una almohadilla de conexión a tierra enmascarada o una junta conductora en la zona de contacto de la pestaña. by LINK-PP Soporte técnico
  • A:
    Sí, pero solo si se protege adecuadamente la zona de contacto. La carcasa es de nailon resistente a altas temperaturas (260 °C durante 10 segundos), por lo que la soldadura por ola no supone ningún problema. El riesgo reside en que la soldadura se filtre en la cavidad de contacto a través de las ranuras de los extremos, lo que dañaría el puerto. Recomendamos utilizar una paleta con una cubierta en la cara frontal. La mayoría de nuestros clientes realizan un reflujo de esta pieza, ya que los extremos están diseñados para pasta de soldar; la soldadura por ola es la alternativa para placas con orificios pasantes únicamente. by LINK-PP Soporte técnico
  • A:
    Los postes están diseñados para un orificio de 1.6 mm con una tolerancia de ±0.08 mm y deben soldarse o, al menos, fijarse, no encajarse a presión. Si los introduce a presión en un orificio estrecho sin soldar, obtendrá una sujeción mecánica, pero no una conexión a tierra fiable, y la carcasa quedará suelta. Para un chasis metálico, suelde al menos dos postes a la conexión a tierra del chasis. Si su placa tiene un grosor de 2.0 mm, indíquelo al realizar el pedido, ya que la longitud del poste cambia. by LINK-PP Soporte técnico
  • A:
    El bloque cuenta con un marco metálico completo y cuatro postes de montaje, lo que permite conectar hasta 8 cables sin necesidad de soporte en la mayoría de los casos. Realizamos una prueba de empuje lateral de 5 kg con todos los puertos cargados y no se observaron grietas. Lo que sí recomiendo vigilar es la placa de circuito impreso (PCB), ya que un bloque de 59.20 mm con 8 cables ejerciendo fuerza lateral sobre una placa de 1.6 mm. Si la carcasa lo permite, añada un separador de soporte en el centro del bloque para evitar la flexión. by LINK-PP Soporte técnico
  • A:
    Para puertos de 8 gigabits, necesita una matriz de 4 canales, con un total de 8 núcleos, en un encapsulado que quepa detrás del bloque de 59.20 mm. Nuestra serie LP5004 suele ser la opción ideal para este encapsulado, y se ubica aproximadamente a 12 mm detrás de los terminales, lo que permite que las pistas sean cortas. Mantenga los pares diferenciales por debajo de 25 mm y que coincidan con una tolerancia de 2 mm. Si solo necesita 10/100, una matriz de 2 canales es suficiente y ahorra espacio en la placa. Indíquenos su PHY y le enviaremos el diseño de referencia. by LINK-PP Soporte técnico

Reseñas

  • 5

    27 reseñas

  • 5 estrellas
    96%
    4 estrellas
    4%
    3 estrellas
    0%
    2 estrellas
    0%
    1 estrellas
    0%
  • todos los comentarios (27)
No hay datos
Y *** n
Austria
Compra verificada
5.0
2026-11-16
Ocho puertos en una sola carcasa y sin componentes magnéticos en su interior, por lo que el banco de transformadores se asienta sobre nuestra placa, donde se puede intercambiar un bobinado. El pestillo permite que el clip funcione tanto desde arriba como desde abajo. Sus 25.25 mm de alto por 59.20 mm de ancho coinciden con la base del antiguo 2x4. Los ocho orificios aceptaron un enchufe a la primera.
D *** x
New Zealand
Compra verificada
4.0
2026-10-31
Una de las aberturas tenía una pestaña doblada, pero todos los asientos estaban limpios y aceptaban un enchufe. No se encendió ninguna luz en esta parte, por lo que el interruptor reporta la conexión, y 59.20 mm coincidía con el recorte anterior.
L *** d
Indonesia
Compra verificada
5.0
2026-09-15
2x4, sin imanes, vale la pena.
Él
Estados Unidos
Compra verificada
5.0
2026-09-01
Nota para otros ingenieros: la geometría del pestillo es la misma que la de la versión de un solo puerto, por lo que nuestro dispositivo de prueba actual funciona sin modificaciones. La fuerza de acoplamiento medida fue de 9.8 N a 11.5 N en 40 puertos, y la de desacoplamiento de 8.2 N a 10 N. Los resultados fueron lo suficientemente consistentes como para que nuestra estación de prueba automatizada no necesitara umbrales por puerto.
K *** n
New Zealand
Compra verificada
5.0
2026-08-31
Nuestro panel tiene solo 1.2 mm de grosor y las pestañas EMI seguían haciendo contacto tras un pequeño ajuste en su ángulo. El análisis EMC mostró una mejora de 6 dB a 125 MHz con respecto al bloque sin blindaje que probamos. Esto fue suficiente para cumplir con la normativa de Clase B sin necesidad de añadir una junta, lo que nos ahorró unos 40 céntimos por unidad.
