belfuse si-50186-f compatible lpj1071agnl 100 base-t single port rj45 with transformer jack tab up orange&green yellow leds
Haga clic para abrir la vista ampliada

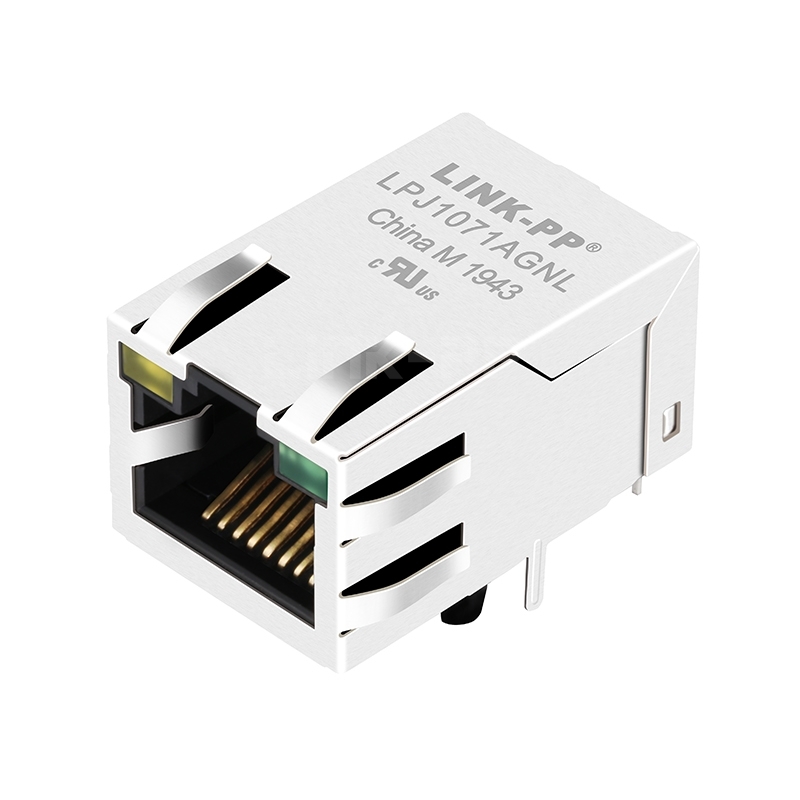

Belfuse SI-50186-F Compatible LPJ1071AGNL 100 Base-T puerto único RJ45 con transformador Jack Tab Up LED naranja y verde/amarillo

Resumen del producto

Producto
Belfuse SI-50186-F Compatible LPJ1071AGNL 100 Base-T puerto único RJ45 con transformador Jack Tab Up LED naranja y verde/amarillo
(SKU)
174205
P / N
LPJ1071AGNL
Precio
3,06 €
Stock
3889 en existencia
Vendido
25.8K
Precio unitario 3,06 €
Usuarios nuevos: 9,10 € Cupón en tu primer pedido
Código linkpp2610
Para pedidos superiores a 910,00 € Obtén 13,65 € DESC
Código Linkpp15
Para pedidos superiores a 2.730,00 € Obtén 45,50 € DESC
Código Linkpp50
Para pedidos superiores a 4.550,00 € Obtén 91,00 € DESC
Código Linkpp100
Fabricar: LINK-PPP / N: LPJ1071AGNLSKU: 174205

LINK-PP mas originalesHoja de Datostodas las descargas

Número de pieza compatible:
SI-50186-F
Precios por volumen Niveles online · Cantidad mayor o precio personalizado bajo petición
3.070 €
1–99 piezas
2.513 €
100–599 piezas
2.206 €
600–1,199 piezas
1.685 €
1,200–5,999 piezas
1.440 €
≥6,000 piezas

¿Necesita una cantidad superior a estos niveles o desea negociar el precio?

Disponible:
3889 en existencia
Envío
21,26 €
a España vía IP de FedEx
Tiempo de entrega estimado : 3 - 6 día.
Garantía de 5 años Devoluciones 15-Dias Intercambio de 15 días
Garantía
  • Ofrecemos una garantía líder en el sector de 5 años.
  • Lea la tabla para detalles de la garantía de todos los productos.
Devoluciones y cambio
  • Los reembolsos se recibirán aproximadamente 5 días hábiles después de la recepción de los artículos devueltos.
  • Los artículos en stock para su reemplazo se pueden enviar en un plazo de 1 día hábil.
  • Lea la política de devoluciones completa para detalles.
Sobre envio libre 546,00 €.
O bien, envíe con su propia cuenta de UPS / FedEx / DHL al finalizar la compra (0,00 € envío).
Cantidad:
SPQ 50
Precio Total:
3,06 €
detalles del empaque
50 unidades
1000 unidades
Bandeja
32 × 30 × 31 cm
0.009 kg
8.5 kg

Compatible con Belfuse SI-50186-F LINK-PP LPJ1071AGNL 10/100 Base-T RJ45 de puerto único con conector transformador para cámara inteligente y controlador de juegos (puerto único, pestaña hacia arriba, LED naranja y verde/amarillo)


El LPJ1071AGNL admite velocidad 10/100 Base-T, cumple con los estándares IEEE 802.3, UL, Reach, RoHs, ISO19001, ISO14001. Se puede utilizar para admitir aplicaciones, como inversor solar, controlador de juegos, cámara inteligente y controlador de juegos. .


LINK-PP Número de producto:
LPJ1071AGNL Número de pieza de Belfuse
SI-50186-F
Estado de la pieza
Activo Tipo de conector
Jack
Número de posiciones / contactos
8p8c (RJ45, Ethernet) Aplicación-Lan
Ethernet (NoN PoE)
Número de puertos
Puerto 1x1Velocidad
10 / 100 Base-T
Pestillo
UPNúcleos por puerto
5
Orientación
Ángulo de 90 ° (derecha)Ángulo de montaje en PCB

ENTRADA LATERAL

Pestañas Shield EMI
Con Opción LED

Naranja y verde / amarillo

PCB
FR4Poste de retención de PCB

POSTE T

Altura del paquete (pulgadas / mm)
0.530/13.45Longitud del paquete (pulgadas / mm)

0.994/25.25

Ancho del paquete (pulgadas)
0.636/16.15Temperatura

0 ℃ A 70 ℃

Circuito Bst
Sí: AutomDX

Si

Diodos
NoRecubrimiento del área de acoplamiento de contacto

ORO 6u "/ 15u" / 30u "

Relación de vueltas RX / TX
1CT: 1CTConfiguración RX / TX

T, C

LINK-PP

Productos a juego

Fotos NÚMERO DE LA TARJETA DE IDENTIDA Mareas Ideales para Lecciones Precio Stock Añadir al Carrito

Descargar

Dibujo de producto LPJ1071AGNL.pdf

Preguntas y Respuestas

Aún no hay preguntas

Sé el primero en preguntar sobre las especificaciones, la compatibilidad o el plazo de entrega.

¿Alguna pregunta?
  • A:
    Un enlace de cien megabits utiliza dos de los cuatro pares, pero el sistema magnético integrado aún permite el acceso a los ocho pines, por lo que los pines sobrantes no deben quedar sin conectar. Los conectamos mediante la red resistiva habitual a una zona de tierra estable y mantuvimos las pistas no utilizadas cortas, lo que impidió que una fuente de alimentación conmutada cercana se acoplara a los pares activos. Revise el esquema antes del diseño, ya que un PHY con pines no utilizados conectados de forma diferente requerirá una pequeña modificación. by LINK-PP Soporte técnico
  • A:
    Los contactos metálicos alrededor de la boca de la carcasa se presionan contra un bisel conectado a tierra, y la calidad de la conexión depende del acabado de dicho bisel. Enmascaramos la banda de contacto durante el proceso de pintura y medimos la unión entre la carcasa y el perno del chasis después de instalar la placa, con el conector colocado. El único fallo que observamos en el primer lote fue una zona de contacto pintada. Mantenga la zona de blindaje separada de la toma de tierra de la señal y conéctela en un solo punto. by LINK-PP Soporte técnico
  • A:
    Dado que el mecanismo de liberación apunta hacia arriba, se necesita espacio libre por encima de la abertura, no por debajo, y una repisa o pantalla instalada allí impedirá que un técnico presione la pestaña. Reservamos un espacio del ancho de un dedo por encima del puerto en el dibujo mecánico y realizamos una prueba de ajuste con un cable con funda en la placa, en sus guías. Un borde biselado de perfil bajo se veía bien en el modelo, pero rozaba con el pestillo en el primer montaje, así que recortamos el borde en lugar de cambiar el conector. by LINK-PP Soporte técnico
  • A:
    Las dos ventanas utilizan emisores diferentes, por lo que los valores de las resistencias no son intercambiables; un chip naranja requiere una tensión directa menor que uno verde. Medimos ambos en la primera placa y ajustamos los componentes en serie hasta que el brillo coincidió en el panel, y luego corregimos la polaridad con un cable de corriente. Al controlarlos desde líneas PHY separadas, el firmware decide cuál muestra el enlace. Tenga en cuenta el par de colores en la serigrafía para que una revisión posterior no los intercambie silenciosamente. by LINK-PP Soporte técnico
