LP5025NL 10 100 1000 base-t 72 pin quad port tht transformer modules

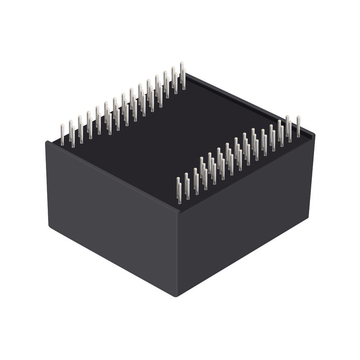

Módulos de transformador THT de puerto cuádruple LP5025NL 10/100/1000 Base-T de 72 pines

Resumen del producto

Producto
Módulos de transformador THT de puerto cuádruple LP5025NL 10/100/1000 Base-T de 72 pines
(SKU)
112515
P / N
LP5025NL
Precio
2,37 €
Stock
17147 en existencia
Vendido
78.6K
Precio unitario 2,37 €
Usuarios nuevos: 9,10 € Cupón en tu primer pedido
Código linkpp2610
Para pedidos superiores a 910,00 € Obtén 13,65 € DESC
Código Linkpp15
Para pedidos superiores a 2.730,00 € Obtén 45,50 € DESC
Código Linkpp50
Para pedidos superiores a 4.550,00 € Obtén 91,00 € DESC
Código Linkpp100
P / N: LP5025NLSKU: 112515

LINK-PP mas originalesHoja de Datos3D Modelotodas las descargas

P / N compatible:
LP5025NL
Precios por volumen Niveles online · Cantidad mayor o precio personalizado bajo petición
2.370 €
1–9 piezas
2.366 €
10–169 piezas
2.129 €
170–713 piezas
2.011 €
714–7,139 piezas
1.893 €
7,140–14,279 piezas
1.775 €
14,280–28,559 piezas
1.656 €
≥28,560 piezas

¿Necesita una cantidad superior a estos niveles o desea negociar el precio?

Disponible:
17147 en existencia
Envío
21,26 €
a España vía IP de FedEx
Tiempo de entrega estimado : 3 - 6 día.
Garantía de 5 años Devoluciones 15-Dias Intercambio de 15 días
Garantía
  • Ofrecemos una garantía líder en el sector de 5 años.
  • Lea la tabla para detalles de la garantía de todos los productos.
Devoluciones y cambio
  • Los reembolsos se recibirán aproximadamente 5 días hábiles después de la recepción de los artículos devueltos.
  • Los artículos en stock para su reemplazo se pueden enviar en un plazo de 1 día hábil.
  • Lea la política de devoluciones completa para detalles.
Sobre envio libre 546,00 €.
O bien, envíe con su propia cuenta de UPS / FedEx / DHL al finalizar la compra (0,00 € envío).
Cantidad:
SPQ 17
Precio Total:
2,37 €
detalles del empaque
17 unidades
714 unidades
Demos
55.5 × 25 × 16 cm
0.021 kg
15 kg

Módulos de transformador de puerto cuádruple, 10/100/1000 Base-T, THT, Rohs

LINK-PP Número de producto:
LP5025NL Tipo de transformador
Transformador LAN
Estado de la pieza
Activo Relación de vueltas: primaria: secundaria
Transmisor 1: 1, Receptor 1: 1
Construcción
MARCO ABIERTO
Aplicación-Lan
Ethernet (NoN PoE)
Número de puertos
Puerto cuádrupleVelocidad
10/100/1000 Base T
PREMIUM
Carrete de cintaNúcleos por puerto
16
AutomDX
Sí: Comentario

IGUAL QUE LA VERSIÓN NL

Número de PIN
72Tipo de montaje

THT

Altura del paquete (pulgadas / mm)
0.630/16.0Longitud del paquete (pulgadas / mm)1.142/29.0
Ancho del paquete (pulgadas / mm)
1.043/26.50Temperatura
0℃ A +70℃
Relación de vueltas RX / TX
1CT: 1CT
Configuración RX / TX
T, C, S


LINK-PP

Productos a juego

Fotos NÚMERO DE LA TARJETA DE IDENTIDA Mareas Ideales para Lecciones Precio Stock Añadir al Carrito

Descargar

LP5025NL Dibujo LP5025NL-Dibujo.pdf

Preguntas y Respuestas

Aún no hay preguntas

Sé el primero en preguntar sobre las especificaciones, la compatibilidad o el plazo de entrega.

¿Alguna pregunta?
  • A:
    No es necesario intercambiar manualmente los pares; el módulo gestiona la inversión automáticamente y hemos conectado la misma placa cuádruple a 10, 100 y 1000 con ambos tipos de cable y el PHY con la configuración predeterminada. Mantenga los cuatro pares de cada puerto enrutados con longitudes diferenciales coincidentes y asegúrese de que el símbolo asigne cada uno, ya que un par faltante se interpreta como un puerto inactivo en lugar de un fallo de configuración. Si un diseño anterior dejó un bit MDI forzado en el registro, bórrelo antes de culpar a los componentes magnéticos. by LINK-PP Soporte técnico
  • A:
    No directamente. Este módulo cuenta con cuatro puertos independientes en 72 pines, aproximadamente dieciocho por canal, mientras que un componente de un solo puerto de 24 pines tiene uno. Construya el símbolo como cuatro bloques repetidos con tomas centrales y redes de terminación separadas, y luego verifique la numeración de los pines con la hoja de datos en lugar de asumir que los grupos siguen el orden de los puertos. Es difícil detectar un grupo duplicado o intercambiado después de soldar el marco, por lo que sugerimos una placa de prototipo y una verificación de continuidad en los cuatro. by LINK-PP Soporte técnico
  • A:
    No, los cuatro puertos comparten un marco moldeado y un cuerpo de 72 pines, por lo que una falla en un solo bobinado implica reemplazar todo el módulo. Ese es el precio a pagar por ahorrar tres ubicaciones y un símbolo en la placa. Para evitarlo, mantenga cada canal emparejado, termine las tomas centrales según su referencia PHY y realice una prueba de alta tensión a una muestra de cada lote. Podemos proporcionarle la figura de aislamiento para su archivo de seguridad y un diagrama que muestre los cuatro grupos de bobinados independientes. by LINK-PP Soporte técnico
  • A:
    Sí, este es un módulo de orificio pasante, por lo que se suelda mediante soldadura por ola o selectiva en lugar de reflujo. Mantenga la abertura de la paleta libre del área de los cuatro puertos, ajuste el precalentamiento para evitar que los devanados del marco abierto sufran golpes y verifique la coplanaridad de los pines antes de cargar el tubo. Inspeccionamos primero el filete en la diagonal más larga, ya que es ahí donde se manifiesta una pata levantada. Si está convirtiendo una placa a partir de un componente SMD de 24 pines, solicítenos el perfil de ola recomendado y el mapa de pines. by LINK-PP Soporte técnico

Reseñas

  • 4.9

    41 reseñas

  • 5 estrellas
    90%
    4 estrellas
    10%
    3 estrellas
    0%
    2 estrellas
    0%
    1 estrellas
    0%
  • todos los comentarios (41)
No hay datos
Connecticut
Alemania
Compra verificada
5.0
2026-11-18
Un módulo de 72 pines incluye cuatro puertos Gigabit y ahorra espacio :-)
E *** y
Saudi Arabia
Compra verificada
5.0
2026-11-11
Utilizamos el contorno de 16.0 x 26.50 mm, que encaja en las mismas almohadillas.
D *** n
Singapore
Compra verificada
4.0
2026-11-03
La caja llegó con la etiqueta rota, pero las piezas presentan una relación constante de 1 CT:1 CT en los cuatro canales. Probamos 20 placas a velocidad Gigabit durante una semana y la pérdida de retorno se mantuvo dentro de los límites establecidos en todos los puertos.
B *** m
República Checa
Compra verificada
5.0
2026-11-03
El proceso comienza con un recuento de pines: cuatro grupos de dieciocho, ninguno doblado, y se mide la coplanaridad a lo largo de la diagonal más larga. Leemos la relación de giros en un canal de cada puerto antes de que el bloque llegue a la placa, y luego flexionamos un marco de muestra porque las patillas THT soportan más carga mecánica que una almohadilla SMD. El último tubo de veinte no tenía ningún pin levantado, y cada canal se mantuvo dentro del margen del dos por ciento que permite nuestro puente.
Kentucky
República de Corea
Compra verificada
5.0
2026-11-02
Los 72 bolos pasaron por la ola en una sola pasada.
