Módulos industriales SFP-10G-ZR-I frente a módulos SFP-10G-ZR estándar

La principal diferencia radica en el rango de temperatura de funcionamiento. El SFP-10G-ZR-I es un módulo de grado industrial diseñado para entornos extremos (de -40 °C a 85 °C), mientras que el SFP-10G-ZR estándar es un módulo de grado comercial apto para centros de datos con climatización controlada (de 0 °C a 70 °C). Ambos comparten un rendimiento idéntico de 10.3 Gbps y un alcance de 80 km a través de fibra monomodo (SMF) mediante un láser de 1550 nm.

En el panorama en constante evolución de la conectividad de borde 10G, seleccionar el transceptor 10GBASE-ZR SFP+ adecuado ya no se trata solo de distancia, sino también de resistencia térmica. A medida que las implementaciones de red se trasladan de centros de datos centralizados a gabinetes exteriores sin climatización y centros de IoT industrial, la designación "Industrial" (-I) se ha convertido en una especificación fundamental para garantizar un tiempo de actividad del 99.999 %.

Antes de entrar en los detalles de la implementación, veamos cómo se comparan estos dos componentes ópticos compatibles con MSA (Acuerdo de Múltiples Proveedores) en un entorno de laboratorio. Estas especificaciones son fundamentales para los ingenieros que se adhieren a los estándares IEEE 802.3ae.

Según nuestra experiencia de campo con implementaciones compatibles con Cisco, un punto de fallo común en los enlaces de larga distancia de 80 km no es la fibra en sí, sino la deriva térmica de la frecuencia.

Los módulos SFP-10G-ZR estándar están diseñados para funcionar con un flujo de aire constante de 25 °C en un rack equipado con Nexus. Sin embargo, al colocarlos en una carcasa de celda pequeña 5G o en una caja de control de tráfico vial, las temperaturas internas pueden superar rápidamente los 70 °C, lo que provoca un cambio en la longitud de onda del láser y la pérdida de la conexión.

En esta guía, analizaremos por qué el SFP-10G-ZR-I es la opción definitiva "a prueba de futuro" para los proveedores de servicios, los estándares específicos IEEE 802.3ae a los que se adhiere y los pasos críticos de atenuación óptica necesarios para proteger estos láseres de alta potencia de "quemar" el receptor en tramos más cortos.

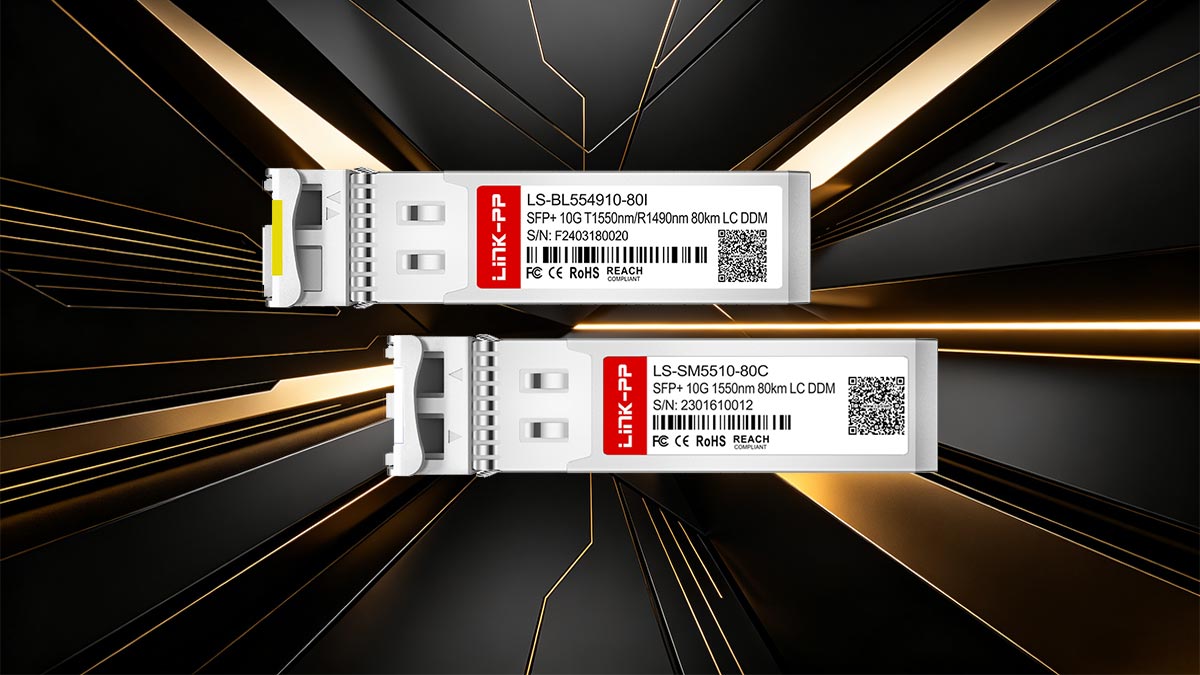

✅ ¿Qué es el transceptor SFP-10G-ZR-I?

El SFP-10G-ZR-I representa la máxima expresión de conectividad de borde de larga distancia. Se trata de un dispositivo de E/S intercambiable en caliente que se conecta al puerto SFP+ de un conmutador o enrutador, salvando así la brecha entre la transmisión de datos de alta velocidad y los entornos físicos extremos.

Especificaciones principales y parámetros técnicos

Para comprender qué hace del SFP-10G-ZR-I un componente especializado, debemos analizar su arquitectura interna y su conformidad con los estándares IEEE 802.3ae y SFF:

• Tecnología láser: Equipado con un láser modulado por electroabsorción (EML) de alto rendimiento de 1550 nm, diseñado específicamente para minimizar la dispersión cromática en tramos de 80 km.
• Receptor Tipo: Utiliza un receptor APD (fotodiodo de avalancha), que proporciona la sensibilidad superior necesaria para detectar señales débiles tras la atenuación de la fibra a larga distancia.
• Factor de forma: SFP+ (Enhanced Small Form-factor Pluggable), que permite una alta densidad de puertos en conmutadores modernos como las series Cisco Catalyst 9300 o Nexus 9000.
• Compliance: Cumple totalmente con las normas SFF-8431, SFF-8432 y el estándar de capa física 10GBASE-ZR.
• Diagnóstico Digital (DOM): Incluye compatibilidad con DDM/DOM para la monitorización en tiempo real de la temperatura, la potencia óptica (Tx/Rx) y la corriente de polarización del láser.

La ventaja "industrial": endurecimiento térmico

El SFP-10G-ZR-I no es simplemente una versión más resistente de una óptica estándar; es un componente reforzado. Mientras que el SFP-10G-ZR de grado comercial está validado para los entornos estables de un centro de datos con climatización controlada, la variante Industrial-I se somete a rigurosas pruebas de ciclo térmico.

En implementaciones de campo, hemos observado que el SFP-10G-ZR-I mantiene una relación de supresión de modo lateral (SMSR) estable incluso cuando la temperatura ambiente fluctúa rápidamente. Esto evita los picos de tasa de error de bits (BER) que suelen producirse cuando las ópticas estándar se exponen al calor de recintos exteriores sin ventilación o a las temperaturas bajo cero de las torres de telecomunicaciones de gran altitud.

Para los arquitectos de red, el SFP-10G-ZR-I es un componente nativo dentro de los ecosistemas Cisco IOS-XE y NX-OS, lo que garantiza una funcionalidad "plug-and-play" sin interrupciones, al tiempo que cumple con los estándares MSA (Multi-Source Agreement) para la interoperabilidad del hardware.

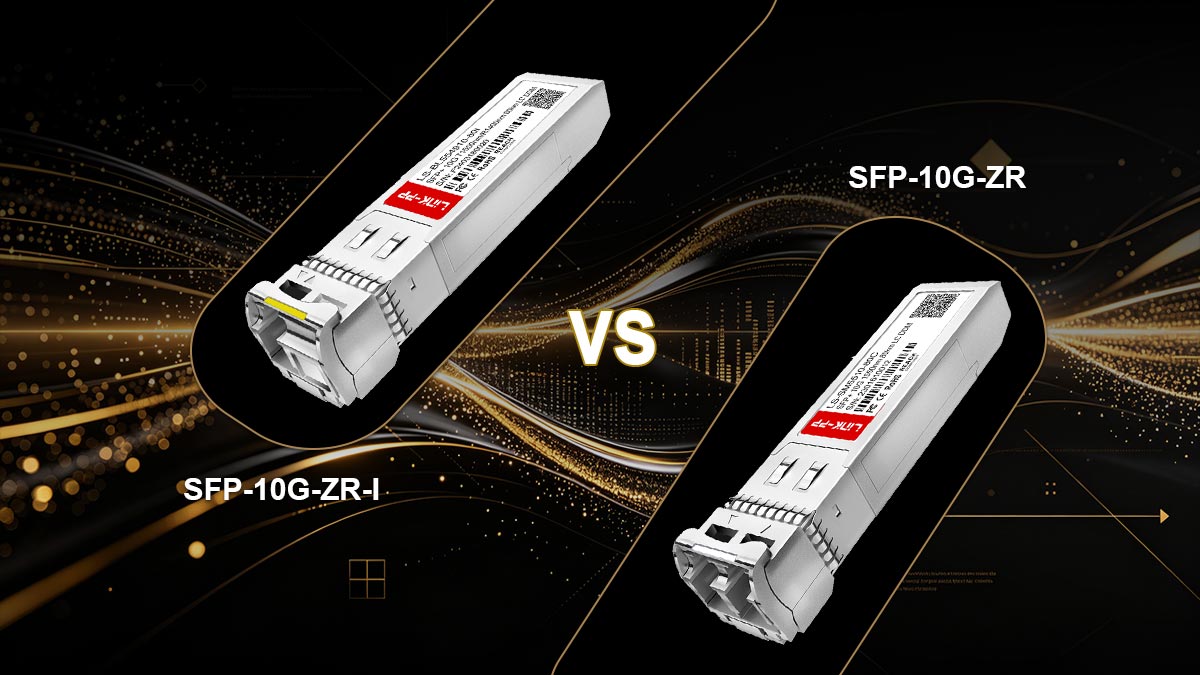

✅ SFP-10G-ZR-I vs. SFP-10G-ZR: ¿Cuál es la diferencia?

Si bien las especificaciones ópticas (longitud de onda de 1550 nm y alcance de 80 km) son idénticas en ambos módulos, su ingeniería interna y la validación de sus casos de uso difieren significativamente. Comprender estas diferencias es fundamental para evitar fallas prematuras del hardware y costosos tiempos de inactividad de la red.

Comparación lado a lado

Por qué importa el rango de temperatura: El proceso de "clasificación"

En nuestra experiencia técnica, la clave no reside simplemente en una carcasa más robusta, sino en la selección de componentes. Durante la fabricación del láser EML de 1550 nm, los chips se someten a pruebas en gradientes térmicos. Solo aquellos que mantienen una longitud de onda central y una relación señal-ruido óptica (OSNR) estables a -40 °C y +85 °C se seleccionan para el SFP-10G-ZR-I.

Si instala un módulo SFP-10G-ZR estándar en una carcasa exterior sin refrigeración durante una ola de calor veraniega, es probable que experimente lo siguiente:

• Deriva de la longitud de onda: La señal de 1550 nm se desplaza, provocando una mayor dispersión y oscilación de los enlaces.
• Degradación por láser: El calor excesivo acelera el envejecimiento del semiconductor, reduciendo la vida útil del módulo de años a meses.
• Pérdida de sensibilidad del receptor: El APD (fotodiodo de avalancha) se vuelve "ruidoso" a altas temperaturas, lo que reduce su alcance efectivo por debajo de los 80 km.

Nota sobre el módulo Cisco S-Class (SFP-10G-ZR-S)

Muchos usuarios confunden el SFP-10G-ZR-S con la versión industrial. La "-S" significa "Clase S" (grado comercial/empresarial), que suele ser más asequible, pero carece de soporte para protocolos como OTN (Red de Transporte Óptico). Ni el ZR estándar ni el ZR-S pueden reemplazar al ZR-I en entornos industriales. Si su implementación involucra gabinetes en carretera, instalaciones de petróleo y gas o torres de telefonía celular, el SFP-10G-ZR-I es la única solución técnica viable.

✅ ¿Cuándo utilizar transceptores de temperatura industrial (-I)?

Elegir entre un módulo comercial e industrial implica sopesar el riesgo y la fiabilidad. En los despliegues de larga distancia (80 km) de 10G, los riesgos son mayores, ya que el acceso a las ubicaciones remotas para el mantenimiento suele ser difícil y costoso.

1. Redes de retorno 5G y telecomunicaciones rurales

En las arquitecturas 5G modernas, la puerta de enlace de la estación base (CSG) suele estar ubicada en pequeños gabinetes exteriores insonorizados o montada directamente en postes. Estos gabinetes carecen de refrigeración activa por climatización y están expuestos a la radiación solar. El módulo SFP-10G-ZR-I es esencial para mantener la integridad de la señal de 1550 nm durante el calor intenso del verano y las noches de invierno bajo cero.

2. Ciudades inteligentes y sistemas de transporte inteligentes (ITS)

La conexión de sensores de tráfico, redes Wi-Fi municipales y cámaras de vigilancia en una ciudad suele requerir ópticas ZR de 80 km. Estos transceptores se instalan normalmente en armarios de carretera que soportan fuertes vibraciones y cambios extremos de temperatura. Una óptica comercial estándar probablemente fallaría en su primera temporada, mientras que un módulo I-Temp reforzado está diseñado para una vida útil de 20 años en estas condiciones.

3. Empresas de servicios públicos de energía, petróleo y gas

Los entornos industriales, como las subestaciones eléctricas o las plataformas marinas, generan importantes interferencias electromagnéticas y calor localizado. Además, estas instalaciones suelen estar a cientos de kilómetros del centro de TI más cercano. El uso de la óptica SFP-10G-ZR-I garantiza que los enlaces de la "infraestructura crítica" permanezcan activos a pesar de las condiciones adversas de la maquinaria circundante.

4. Computación perimetral en almacenes sin sistemas de climatización (HVAC)

A medida que el procesamiento de IA e IoT se traslada al "Edge" (en el borde de la red), se están construyendo minicentros de datos dentro de plantas de fabricación y almacenes. Estas áreas suelen ser "polvorientas y calurosas", alcanzando el límite superior de las especificaciones de temperatura comerciales (70 °C). La implementación de SFP-10G-ZR-I proporciona el margen térmico necesario para garantizar que el enlace de 10 Gbps se mantenga estable incluso si falla la ventilación de las instalaciones.

Nota sobre el margen térmico: Se refiere al margen de seguridad entre la temperatura de funcionamiento del transceptor y su límite máximo nominal. Un margen mayor reduce la probabilidad de saturación del láser y ruido en la señal.

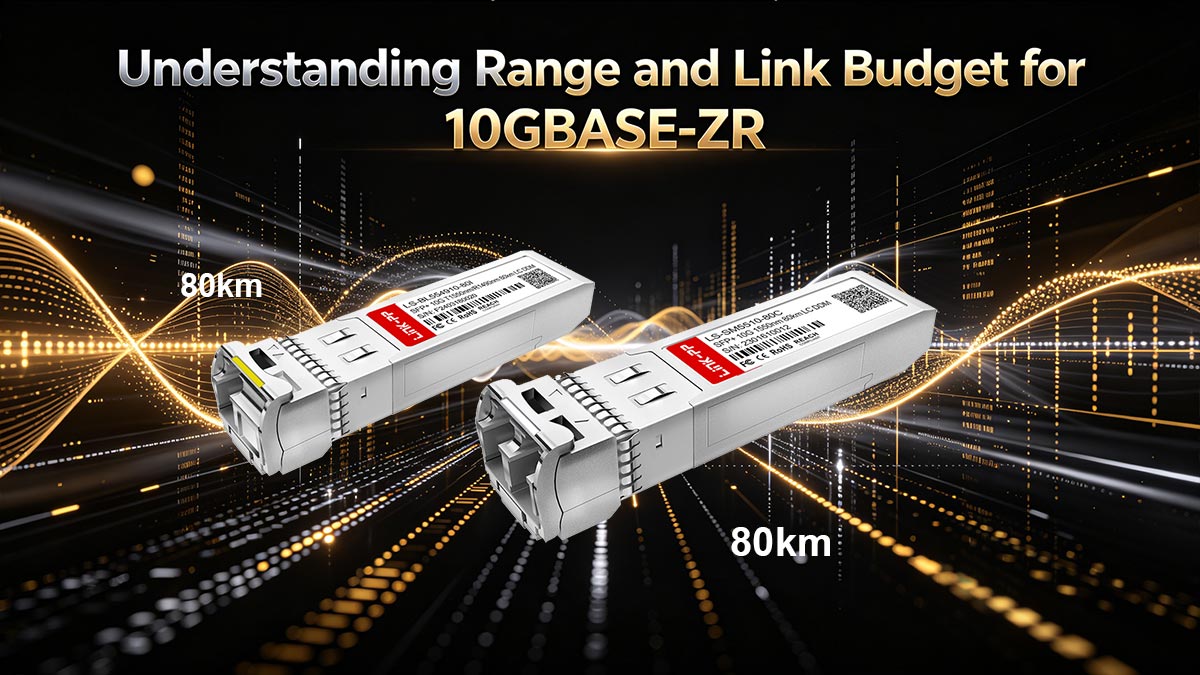

✅ Comprensión del alcance y el presupuesto de enlace para 10GBASE-ZR

Diseñar un enlace de larga distancia de 10G requiere más que simplemente conectar dos cables ópticos de 80 km. Los ingenieros deben realizar un cálculo preciso del presupuesto de enlace óptico para garantizar que la señal no sea ni demasiado débil para ser leída ni demasiado fuerte para dañar el equipo.

Especificaciones ópticas para 10GBASE-ZR

Factores que influyen en el alcance de 80 km

Si bien el estándar IEEE 802.3ae define el alcance ZR como 80 km, las condiciones del mundo real varían en función de tres factores críticos:

• Atenuación de la Fibra: La fibra monomodo estándar G.652 suele presentar una pérdida de 0.22 dB a 0.25 dB por kilómetro a una longitud de onda de 1550 nm. Un margen de 23 dB cubre de forma segura 80 km, con cierto margen para empalmes y conectores.
• Dispersión cromática: A 1550 nm, las señales luminosas se dispersan a medida que viajan. El SFP-10G-ZR-I utiliza un láser modulado por electroabsorción (EML) para contrarrestar este efecto, ya que los láseres DML estándar sufrirían una excesiva distorsión de la señal a esta distancia.
• Relación señal-ruido óptica (OSNR): En entornos industriales, las altas temperaturas pueden aumentar el ruido. El endurecimiento "industrial" del ZR-I garantiza que el láser mantenga un ancho espectral estrecho, lo que mantiene estable la relación señal-ruido óptica (OSNR).

Verificación de terminología: El presupuesto de enlace es la pérdida de señal total permitida en un enlace óptico. Si la pérdida en su red de fibra supera los 23 dB, el enlace fallará o sufrirá altas tasas de error de bits (BER).

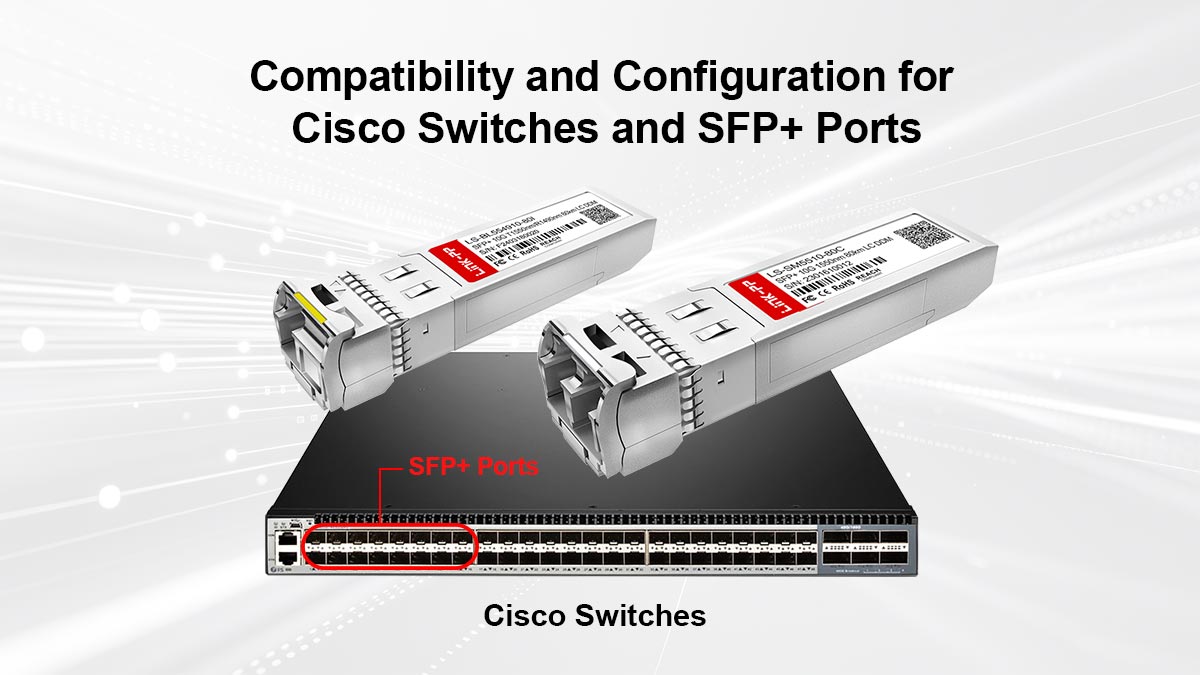

✅ Compatibilidad y configuración para switches Cisco y puertos SFP+

Asegurarse de que los módulos ópticos 10GBASE-ZR sean reconocidos correctamente por el hardware de Cisco es el primer paso para lograr un enlace estable de 80 km. Dado que los módulos ópticos ZR consumen más energía y generan más calor que los módulos LR o SR estándar, el software de Cisco aplica un estricto control de compatibilidad con los puertos del host.

Soporte verificado para la plataforma Cisco

El SFP-10G-ZR-I se implementa frecuentemente en las siguientes plataformas empresariales y de nivel operador:

• Cisco Catalyst 9300 / 9500: Se utiliza con frecuencia como red troncal de alta velocidad en el campus.
• Cisco Nexus 9300 / 9500: Ideal para interconexión de centros de datos (DCI) de más de 1550 nm.
• Serie Cisco ASR 9000 / 1000: Común en el borde y la agregación de proveedores de servicios.
• Ethernet industrial (IE) de Cisco 4000/5000: Donde la clasificación de temperatura -I es obligatoria.

Comandos CLI esenciales para configuración y monitorización

Para verificar la instalación de un SFP-10G-ZR-IPara ello, utilice los siguientes comandos de Cisco IOS-XE/NX-OS:

¿Qué es DOM (Monitorización Óptica Digital)?

DOM es una tecnología especializada que permite al SFP-10G-ZR-I informar sobre su estado interno al conmutador. En despliegues de 80 km, DOM es fundamental porque permite detectar si la potencia de recepción (Rx Power) está disminuyendo —lo que indicaría una rotura de fibra o un conector sucio— antes de que el enlace falle por completo.

Consejo profesional: Si tu show int trans detail Si muestra una potencia de recepción inferior a -24 dBm, su enlace está operando fuera del margen de seguridad IEEE 802.3ae y es probable que experimente pérdida de paquetes.

✅ Preguntas frecuentes sobre SFP-10G-ZR-I frente a SFP-10G-ZR

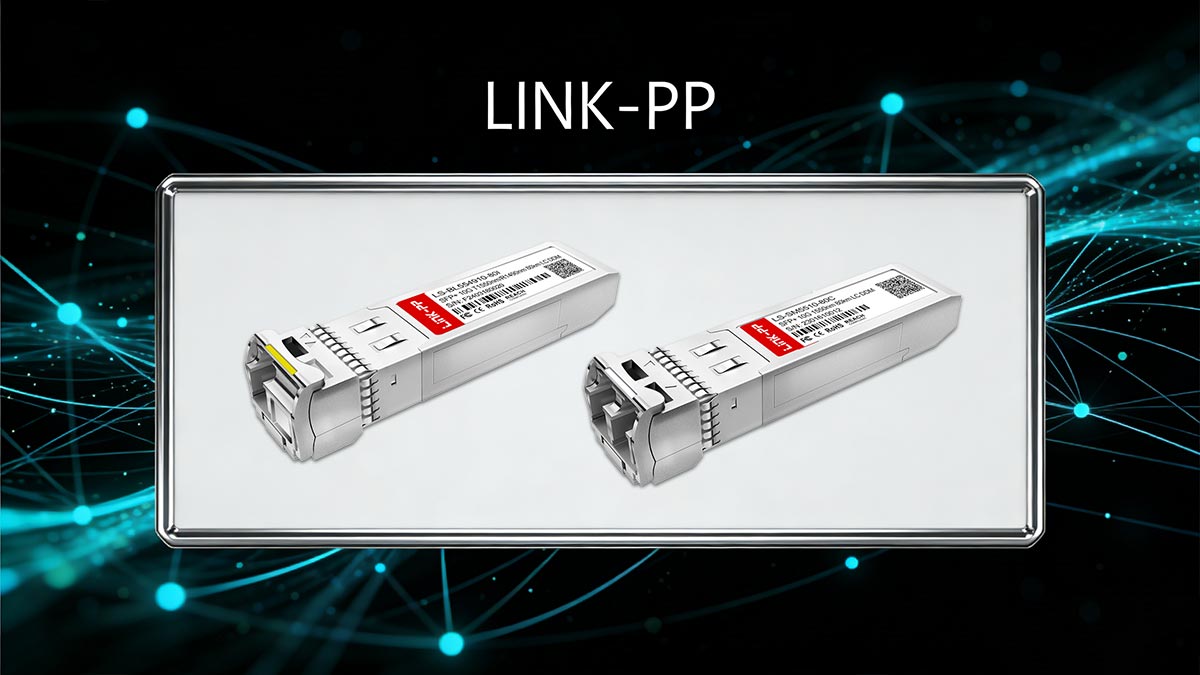

✅ Conclusión: ¿Qué ZR de 10G debería elegir?

Seleccionar el transceptor adecuado para 80 km implica encontrar el equilibrio entre la inversión inicial (CAPEX) y la estabilidad operativa a largo plazo (OPEX). Si bien la versión industrial tiene un precio superior, este se justifica fácilmente al compararlo con los gastos derivados del tiempo de inactividad o las visitas de emergencia a ubicaciones remotas.

Guía de selección rápida

Para la mayoría de las redes empresariales, el SFP-10G-ZR ofrece el mejor equilibrio entre rendimiento y coste. Para infraestructuras de misión crítica que operan en condiciones exigentes, el SFP-10G-ZR-I proporciona la protección ambiental adicional necesaria para garantizar un funcionamiento estable a largo plazo.

Antes de realizar la compra, verifique la compatibilidad con su switch, el tipo de fibra, el presupuesto para fibra óptica y los requisitos ambientales. En muchos casos, seleccionar el módulo correcto durante la fase de diseño puede evitar costosos tiempos de inactividad y futuras actualizaciones de red. Si el presupuesto es un factor importante, muchas organizaciones también consideran los transceptores SFP-10G-ZR-I y SFP-10G-ZR compatibles con Cisco, que suelen ofrecer una funcionalidad equivalente a un costo significativamente menor, manteniendo la interoperabilidad con las plataformas Cisco compatibles.

Resumen técnico: Tanto el SFP-10G-ZR como el SFP-10G-ZR-I utilizan longitudes de onda de banda C de 1550 nm y un margen de enlace de 23 dB para lograr un alcance de 80 km. Verifique siempre el límite de potencia y las especificaciones térmicas de su conmutador antes de implementar módulos ZR de alta potencia en configuraciones de alta densidad.
