SFP-10GBX-U-40: Maximice los enlaces BiDi de 40 km para el acceso metropolitano.

Ante el aumento de la demanda de ancho de banda en redes metropolitanas (MAN) y campus empresariales, la instalación de nueva fibra óptica suele ser prohibitiva desde el punto de vista financiero. Para superar este obstáculo físico, el SFP-10GBX-U-40 utiliza la multiplexación por división de longitud de onda (WDM), una tecnología de transmisión que multiplexa múltiples señales portadoras ópticas en un único filamento de vidrio mediante el uso de distintas frecuencias láser. Al aislar completamente las rutas de luz de transmisión (TX) y recepción (RX), la tecnología BiDi transforma una conexión simplex estándar en una conexión dúplex completa de 10 Gbps.

Las implementaciones en campo demuestran consistentemente la viabilidad financiera de la arquitectura BiDi. Durante las migraciones regionales de backhaul de ISP en 2024, la sustitución de la óptica dúplex 10GBASE-LR heredada por módulos SFP-10GBX-U-40 produjo una reducción inmediata del 50 % en los requisitos de fibra física. Cuando se programan correctamente con códigos EEPROM específicos del fabricante para conmutadores centrales de Cisco o Juniper, estos módulos mantienen una estabilidad de enlace del 99.999 %, operando sin problemas dentro de su presupuesto de potencia óptica de 15 dB.

Antes de explorar casos de uso metropolitanos específicos, estrategias de implementación y métodos de resolución de problemas, es fundamental verificar los parámetros físicos y técnicos precisos que determinan cómo se integra este transceptor en la infraestructura existente:

• Estándar de protocolo: Cumple con los estándares IEEE 802.3ae 10GBASE-BX (10.3125 Gbps).
• Matriz de longitudes de onda: TX: 1270 nm / RX: 1330 nm (Debe estar estrictamente emparejado con un módulo descendente que transmita a 1330 nm y reciba a 1270 nm).
• Tipo de medio: Fibra monomodo (SMF) OS2.
• Alcance máximo: 40 km (24.8 millas).
• Umbral de seguridad óptica: Diseño de láser de alta potencia (requiere atenuadores ópticos en línea para tramos de fibra de menos de 5 km para evitar la avería catastrófica del receptor).

En esta guía, analizaremos los principales casos de uso del SFP-10GBX-U-40 en entornos de acceso metropolitano, abordaremos los problemas comunes de compatibilidad con versiones anteriores entre SFP+ y RJ45, y proporcionaremos soluciones expertas para diagnosticar y resolver fallos persistentes en los enlaces de 10G.

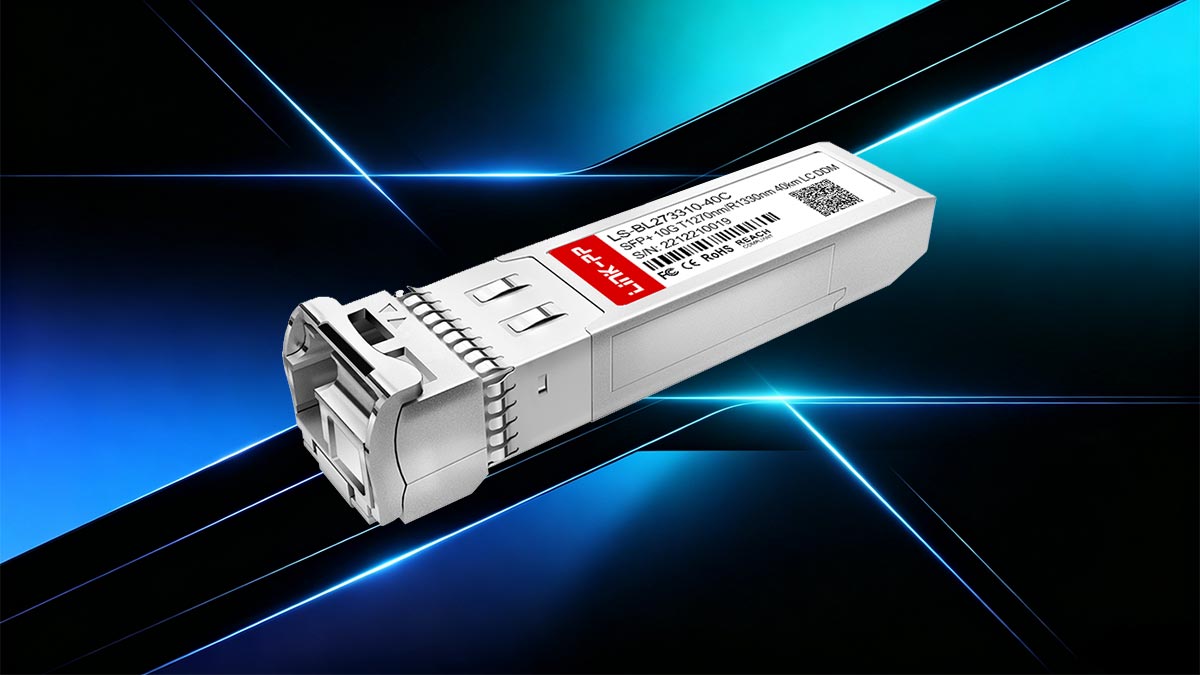

🚩 ¿Qué es el transceptor SFP-10GBX-U-40 10GBASE-BX?

Mientras que los transceptores estándar 10GBASE-LR o 10GBASE-ER requieren una arquitectura de fibra dúplex —que utiliza dos hebras físicas de vidrio para la comunicación—, el estándar 10GBASE-BX redefine la eficiencia óptica. Al operar estrictamente en la capa física (Capa 1) del modelo OSI, el SFP-10GBX-U-40 aprovecha la fotónica avanzada para separar las frecuencias de luz bidireccionales dentro de un núcleo microscópico.

Desde la perspectiva de la ingeniería de hardware, el módulo integra un láser de retroalimentación distribuida (DFB) de alta estabilidad para la transmisión de señales y un receptor PIN o fotodiodo de avalancha (APD) de alta sensibilidad. Se conecta con equipos host (como conmutadores Cisco, Juniper o Arista) mediante el conector eléctrico SFP+ estándar de 20 pines definido por la especificación SFF-8431.

Descifrando la nomenclatura

Para comprender plenamente la naturaleza de este transceptor, los arquitectos de red deben entender su convención de nomenclatura, que determina directamente su despliegue físico:

• SFP-10G: Indica la huella física del módulo Pluggable Plus de factor de forma pequeño de 10 Gigabit, capaz de soportar una velocidad de línea bruta de 10.3125 Gbps.
• BX: Indica transmisión bidireccional. Significa el uso de un diplexor WDM integrado para enrutar diferentes longitudes de onda de transmisión y recepción a través de un mismo cable.
• U (Aguas arriba): En la topología de telecomunicaciones, los módulos Upstream suelen ubicarse en el borde de la red (por ejemplo, una sucursal o las instalaciones del cliente) y transmiten a la longitud de onda más baja (1270 nm) de vuelta al núcleo.
• 40: Representa el alcance óptico máximo admitido de 40 kilómetros (aproximadamente 24.8 millas) a través de fibra monomodo OS2 estándar sin amplificación activa.

Especificaciones físicas y ópticas básicas

En definitiva, el SFP-10GBX-U-40 no es solo un componente de conexión; es una herramienta de consolidación de infraestructura. Al integrar diplexores ópticos avanzados directamente en el chasis SFP+, permite a las redes empresariales implementar despliegues de largo alcance y alto ancho de banda sin el elevado coste de inversión que supone la instalación de nueva fibra óptica.

🚩 Soluciones para ahorrar costes: ¿Por qué elegir fibra bidireccional (BiDi) en lugar de fibra dúplex?

Al escalar una red de área metropolitana (MAN), la infraestructura física suele ser la variable más costosa. Las implementaciones estándar de 10GBASE-LR o 10GBASE-ER se basan en una arquitectura dúplex: un cable de fibra óptica dedicado para la transmisión (TX) y otro paralelo para la recepción (RX). Cuando un anillo de red alcanza su capacidad máxima, la expansión de un sistema dúplex requiere la instalación de nuevos núcleos de fibra óptica.

El SFP-10GBX-U-40 supera este obstáculo físico y financiero mediante el uso de diplexores ópticos integrados. (Microdefinición: Un diplexor óptico es un microcomponente pasivo dentro del transceptor que combina y separa distintas longitudes de onda de luz, como 1270 nm y 1330 nm, lo que permite la transmisión simultánea de datos en dos direcciones a través de fibra simplex OS2).

La economía del arrendamiento de fibra oscura

En el sector de las telecomunicaciones, los proveedores de servicios de internet regionales y los campus empresariales suelen alquilar fibra óptica "oscura" (cables de fibra óptica sin iluminar ni utilizar) a operadores de nivel 1 para construir sus redes de acceso metropolitano. Este modelo de alquiler se factura estrictamente por cable y por milla.

Dependiendo del mercado metropolitano, el alquiler de una sola fibra oscura puede oscilar entre 150 y más de 500 dólares al mes. Si un arquitecto de red necesita establecer veinte nuevos enlaces punto a punto de 10G en un anillo metropolitano de 40 km, la óptica dúplex tradicional requeriría el alquiler de 40 fibras individuales. Al migrar al SFP-10GBX-U-40 y su equivalente para la transmisión descendente, el requisito se reduce a tan solo 20 fibras. En un contrato de telecomunicaciones estándar de 36 meses, este cambio arquitectónico se traduce en un ahorro de cientos de miles de dólares en gastos operativos.

Durante una reciente ampliación de la red municipal de 40 km, los presupuestos de ingeniería civil para la excavación de nuevas zanjas para instalar fibra óptica adicional superaron los 80 000 dólares por milla. Al sustituir nuestros transceptores dúplex estándar de 10G por pares SFP-10GBX-U-40 BiDi, conseguimos habilitar canales adicionales de 10G en nuestra red de fibra óptica saturada. El retorno de la inversión en la óptica se obtuvo en la primera semana de la implementación, al evitar por completo los costes de obra civil.


— Arquitecto de red central de ISP

Matriz de decisión: Transceptores bidireccionales frente a transceptores dúplex

Para eliminar la ambigüedad para los equipos de adquisiciones y los planificadores de red, la siguiente comparación destaca las diferencias operativas entre las soluciones BiDi y Duplex para el acceso metropolitano de 10G:

En definitiva, si bien la óptica BiDi requiere un seguimiento de inventario algo más estricto para garantizar que los módulos "U" y "D" estén correctamente emparejados, el enorme beneficio económico convierte al SFP-10GBX-U-40 en la opción definitiva para modernizar la infraestructura de red de larga distancia.

🚩 Principales casos de uso del SFP-10GBX-U-40 para redes de acceso metropolitanas

Debido a que el estándar 10GBASE-BX funciona de manera eficiente a través de un solo hilo de fibra monomodo (SMF) OS2 hasta por 40 kilómetros, su implementación es muy recomendable en entornos que sufren de "agotamiento de fibra". (Microdefinición: El agotamiento de fibra ocurre cuando todos los hilos físicos en un conducto metropolitano existente están en uso, lo que impide la expansión de la red sin costosas obras civiles).

A continuación, se presenta un análisis detallado de los principales casos de uso estratégicos en los que los arquitectos de red aprovechan el SFP-10GBX-U-40 para optimizar las topologías de acceso metropolitano.

1. Conexión de retorno para proveedores de servicios de Internet (ISP) y proveedores de servicios de Internet inalámbricos (WISP) regionales

Los proveedores de servicios de Internet (ISP) y los proveedores de servicios de Internet inalámbricos (WISP) dependen en gran medida de los anillos de acceso metropolitano para agregar el tráfico de los enrutadores de borde residenciales y transportarlo de vuelta a una oficina central (CO) o centro de datos principal. A medida que crece la adopción de fibra hasta el hogar (FTTH) de gigabit, los enlaces de retorno de 1G se convierten rápidamente en cuellos de botella.

• La solución: Al implementar el SFP-10GBX-U-40 en conmutadores de agregación de borde (como la serie Juniper ACX o los enrutadores MikroTik Cloud Core), los proveedores de servicios de Internet pueden actualizar instantáneamente un enlace de 1G a una red troncal de 10G sin necesidad de alquilar fibra oscura adicional.
• Ventaja técnica: El alcance de 40 km cubre cómodamente la distancia entre la mayoría de las subestaciones municipales y los principales puntos de intercambio de interconexión, manteniendo una latencia ultrabaja, fundamental para la calidad de servicio (QoS) del usuario final.

2. Empresas distribuidas y campus sanitarios

Las grandes entidades municipales, como las redes sanitarias, los gobiernos locales y los sistemas universitarios, suelen ocupar varios edificios repartidos por la ciudad. Conectar un ala remota de un hospital con el centro de datos principal requiere un enlace de alta seguridad y gran ancho de banda para soportar cargas de trabajo masivas, como la digitalización de imágenes PACS (Sistema de Archivo y Comunicación de Imágenes) o la replicación sincronizada de bases de datos.

• La solución: Los ingenieros de red utilizan el módulo SFP-10GBX-U-40 para establecer enlaces troncales robustos de capa 2 o capa 3 entre conmutadores centrales empresariales (por ejemplo, la serie Cisco Catalyst 9000).
• Ventaja técnica: Mediante el sistema de monitorización óptica digital (DOM/SFF-8472) integrado, los equipos de TI pueden supervisar de forma proactiva los niveles de potencia de transmisión (TX) y recepción (RX) óptica. Esta capacidad de mantenimiento predictivo es fundamental para las redes sanitarias que requieren una disponibilidad del 99.999 % para datos críticos.

3. Enlace de acceso 5G y agregación de torres celulares

La transición de 4G LTE a 5G requiere un ancho de banda sin precedentes a nivel de la torre de telefonía móvil. Los operadores de telecomunicaciones deben conectar la Unidad de Banda Base (BBU), ubicada en la base de la torre (o en un centro de distribución centralizado), con la Unidad de Radio Remota (RRH), montada en lo alto del mástil, o a kilómetros de distancia en una arquitectura Cloud-RAN (C-RAN).

• La solución: Alquilar fibra óptica dúplex a cientos de macroceldas en un área metropolitana no es viable económicamente. El módulo SFP-10GBX-U-40 permite a los operadores utilizar el protocolo eCPRI (Enhanced Common Public Radio Interface) a través de una única fibra óptica.
• Ventaja técnica: La tolerancia a la temperatura de grado industrial del módulo y su estricto cumplimiento con la velocidad de línea de 10.3125 Gbps garantizan que se cumplan a la perfección los exigentes requisitos de latencia y fluctuación de la sincronización de radio 5G.

Durante el despliegue de cámaras de tráfico para una ciudad inteligente, descubrimos que el conducto de fibra óptica municipal estaba completamente agotado. La instalación de nuevos cables ópticos dúplex 10G-LR estándar habría requerido un proyecto de excavación de 120 000 dólares. Al adaptar nuestros switches Cisco IE de borde a la óptica SFP-10GBX-U-40 BiDi, aprovechamos el único cable de fibra óptica restante, activando el enlace de 10G en 48 horas y evitando por completo los retrasos en las obras civiles.
— Ingeniero sénior de redes ópticas, infraestructura de ciudades inteligentes

Ya sea para gestionar el cableado de fibra óptica en conductos municipales subterráneos o para ampliar la red de retorno de las torres de telefonía móvil, el SFP-10GBX-U-40 proporciona a los arquitectos de red una solución de capa 1 altamente adaptable que maximiza la infraestructura física existente.

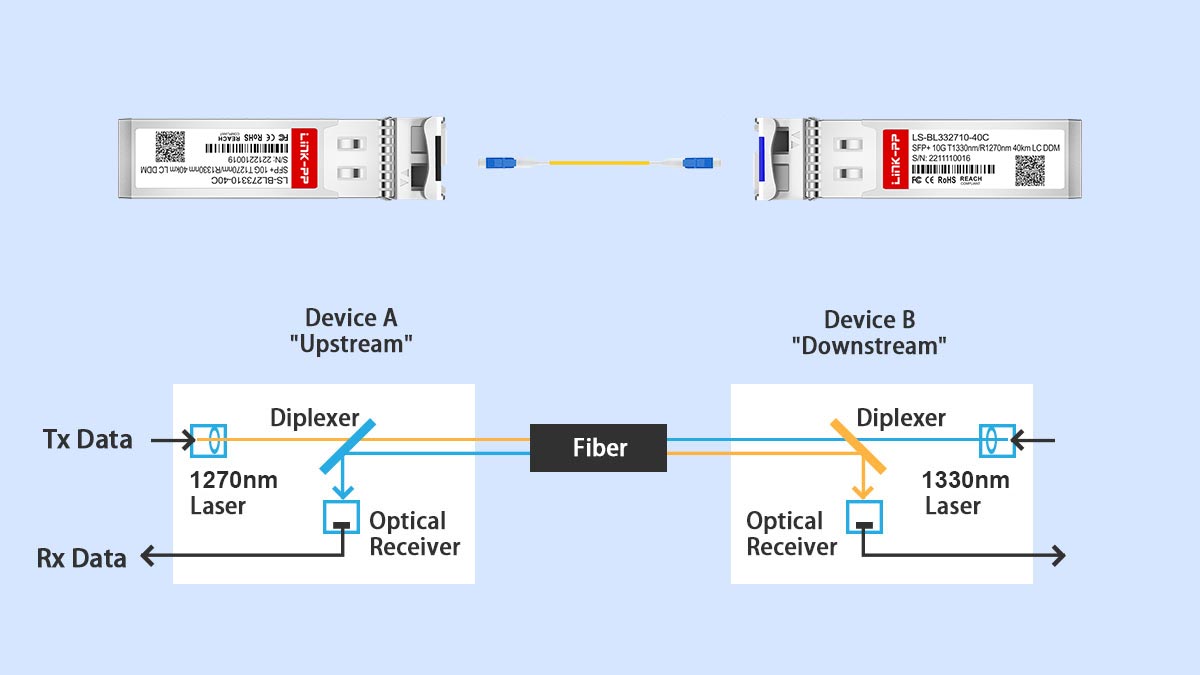

🚩 La solución ideal: Emparejar SFP-10GBX-U-40 con SFP-10GBX-D-40

El error de implementación más frecuente que encuentran los técnicos de red al migrar de la óptica tradicional a la infraestructura 10GBASE-BX es la falta de adquisición de pares coincidentes. En redes de fibra dúplex estándar (como 10GBASE-LR o SR), los ingenieros están acostumbrados a implementar transceptores idénticos en ambos extremos del enlace. Sin embargo, aplicar esta lógica a la óptica bidireccional provocará una falla inmediata del enlace.

Si se conectan dos módulos SFP-10GBX-U-40, ambos intentarán transmitir luz a 1270 nm, y ambos receptores estarán a la espera de la señal a 1330 nm. Por consiguiente, no se procesará ningún dato. (Microdefinición: Los diplexores de multiplexación por división de longitud de onda (WDM) actúan como prismas ópticos microscópicos dentro del chasis SFP+. Dirigen el láser saliente hacia el núcleo de la fibra, filtrando simultáneamente la luz entrante de diferente color hacia el fotodetector sin interferencias ni colisiones de señal).

Matriz de emparejamiento 10GBASE-BX

Para garantizar una implementación impecable de Metro Access, los arquitectos de red deben adherirse rigurosamente a la siguiente alineación óptica lado A/lado B:

Mejores prácticas para el inventario y la implementación

Debido a que el formato físico de los módulos "U" y "D" es idéntico, distinguirlos durante el despliegue masivo de un centro de datos puede resultar complicado. Para evitar costosos desplazamientos de técnicos y prolongados procesos de resolución de problemas, siga estas mejores prácticas empresariales:

• Estandarizar la topología: Implemente siempre el módulo Upstream (U) en el borde de la red (conmutadores remotos, instalaciones del cliente) y el módulo Downstream (D) en el núcleo de la red (cuadros de distribución principales, cabeceras).
• Compruebe el color del pestillo: Los fabricantes que cumplen con la normativa MSA suelen utilizar cierres de seguridad codificados por colores (el pestillo de metal o plástico que se usa para extraer el módulo). Para pares de 10G de 1270 nm/1330 nm, consulte la hoja de datos del proveedor para identificar qué color de pestillo corresponde a la longitud de onda de transmisión (TX).
• Verificar mediante la interfaz de línea de comandos: Antes de conectar la fibra, inserte la óptica en el conmutador y ejecute el comando de inventario del transceptor (por ejemplo, show inventory or show interfaces transceiver detail en Cisco IOS) para confirmar digitalmente las longitudes de onda codificadas del módulo.

🚩 Soluciones de compatibilidad con SFP-10GBX-U-40

Al integrar transceptores ópticos de terceros en una red de acceso metropolitano, la compatibilidad del hardware es el obstáculo más crítico. Los ingenieros de red suelen encontrarse con fallos de enlace no por daños en la fibra, sino por rechazos del firmware o incompatibilidades de protocolo.

Para garantizar una integración perfecta en la capa 1, es fundamental comprender cómo interactúa el SFP-10GBX-U-40 con los conmutadores host, las velocidades de red heredadas y los diferentes medios de fibra óptica.

1. Superar la dependencia del proveedor OEM (codificación de EEPROM)

Los principales fabricantes de equipos de red diseñan intencionadamente sus sistemas operativos de conmutación (como Cisco IOS o Juniper Junos) para que interroguen el módulo óptico al insertarlo. (Microdefinición: La EEPROM es un chip de memoria programable dentro del chasis SFP+ que almacena datos vitales del módulo, incluidos los identificadores del proveedor, los números de serie y los umbrales ópticos).

Si el conmutador lee una firma EEPROM no reconocida, normalmente pondrá el puerto en un estado de espera. err-disable estado, eliminando el enlace por completo.

• La solución: Adquiera siempre sus módulos SFP-10GBX-U-40 de proveedores ópticos externos de confianza que ofrezcan programación de EEPROM personalizada. Esto garantiza que el módulo óptico se identifique como una pieza OEM original (por ejemplo, replicando la firma de un Cisco SFP-10G-BX40U-I).
• Solución alternativa mediante la interfaz de línea de comandos: En despliegues de emergencia, algunos sistemas operativos permiten comandos CLI ocultos (como service unsupported-transceiver en Cisco) para eludir esta verificación, aunque esto no se recomienda para entornos Metro de producción.

2. Limitaciones de protocolo, velocidad y medios

En función de las frecuentes consultas de los administradores de red que actualizan su infraestructura a 10G, la siguiente matriz aclara los límites operativos estrictos del SFP-10GBX-U-40:

Al considerar la compatibilidad óptica como una combinación del factor de forma del hardware, la señalización del firmware y las limitaciones de la capa física, los arquitectos de red pueden eliminar los retrasos en el aprovisionamiento y garantizar que sus enlaces de acceso metropolitano se establezcan sin problemas en la primera inserción.

🚩 Problemas comunes del SFP-10GBX-U-40 y cómo solucionarlos

Al implementar redes de acceso metropolitano de 10G, la gran mayoría de los estados de puerto "link down" o "err-disable" se originan en la capa física. Debido a que el SFP-10GBX-U-40 utiliza multiplexación por división de longitud de onda (WDM) de alta sensibilidad sobre un núcleo de fibra microscópico de 9/125 µm, la precisión es fundamental.

A continuación se presenta una guía de diagnóstico de nivel experto para identificar y resolver los tres principales fallos de despliegue asociados con los transceptores BiDi de 40 km.

1. Sobrecarga del receptor en tramos cortos de fibra óptica

Uno de los errores más peligrosos, aunque comunes, que cometen los técnicos de red es comprar un transceptor óptico de 40 km para un enlace corto de 2 km en un campus, bajo la suposición de que "más potencia es mejor". El láser de retroalimentación distribuida (DFB) dentro del SFP-10GBX-U-40 está calibrado para hacer pasar luz a través de 40 000 metros de vidrio.

• El problema: Si la distancia de la fibra es demasiado corta, la pérdida de transmisión óptica es mínima. La potencia de transmisión (TX) llega al receptor remoto a un nivel demasiado alto (por ejemplo, > 0 dBm), lo que puede saturar, cegar o dañar permanentemente el receptor de fotodiodo de avalancha (APD).
• La solución: Inicie sesión en la CLI del switch y ejecute el comando DOM/DDM (por ejemplo, show interfaces transceiver detail). Compruebe el Potencia óptica RXSi el valor supera el umbral de sobrecarga del fabricante (normalmente alrededor de -1 dBm), debe instalar inmediatamente un atenuador óptico LC Simplex (normalmente de 5 dB o 10 dB) en el puerto RX para reducir la señal a un rango de funcionamiento seguro (por ejemplo, de -8 dBm a -12 dBm).

2. Enlace caído debido a un desajuste de longitud de onda.

Si la fibra está perfectamente limpia e intacta, pero el puerto del conmutador se niega a pasar al estado "activo", el problema casi siempre es un error de emparejamiento. (Microdefinición: Un error de emparejamiento ocurre cuando dos transceptores intentan comunicarse utilizando frecuencias de transmisión idénticas, lo que provoca que el diplexor óptico filtre completamente la señal entrante).

• El problema: El equipo de compras envió por error dos módulos SFP-10GBX-U-40 a la planta, en lugar de un par A/B.
• La solución: Inspeccione físicamente el color del pestillo o verifique la longitud de onda del láser mediante la interfaz de línea de comandos (CLI) del conmutador. Debe asegurarse de que un extremo del enlace transmita a 1270 nm (en sentido ascendente) y el otro extremo a 1330 nm (en sentido descendente).

3. Errores CRC y alta pérdida de inserción

Si el enlace de 10G oscila (fluctúa) entre los estados activo e inactivo, o si la interfaz del conmutador informa de una acumulación masiva de errores CRC (Cyclic Redundancy Check), la integridad de la señal óptica se ve comprometida.

• El problema: La óptica BiDi utiliza un único conector LC. Incluso una partícula microscópica de polvo, la grasa de una huella dactilar o una pequeña curvatura en el cable de conexión pueden provocar una fuerte reflexión (pérdida de retorno) y degradación de la señal.
• La solución: Nunca ignore la higiene óptica. Utilice una sonda de inspección de fibra digital para comprobar la férula LC. Si está contaminada, utilice un limpiador LC simplex de un solo clic antes de volver a insertar la óptica. Asegúrese de que el presupuesto total de potencia óptica (atenuación del cable + pérdidas por empalme) no supere el umbral de ~15 dB del módulo.

Al basarse en diagnósticos de CLI, respetar estrictos límites de potencia óptica y mantener una higiene rigurosa de la fibra, los ingenieros de red pueden mitigar fácilmente los obstáculos de implementación más comunes asociados con los transceptores 10GBASE-BX.

🚩 Conclusión: Cómo preparar sus enlaces de acceso al metro para el futuro

A medida que la demanda de ancho de banda en las áreas metropolitanas sigue aumentando —impulsada por la expansión de la red de acceso 5G, las interconexiones distribuidas de campus empresariales y las redes de retorno de ISP gigabit—, los arquitectos de redes deben priorizar una infraestructura escalable tanto técnica como financieramente. La transición de la fibra dúplex tradicional a la óptica bidireccional 10GBASE-BX representa un giro estratégico crucial. Permite a los departamentos de TI maximizar la utilidad de sus activos físicos de capa 1 existentes sin comprometer la velocidad de línea ni el alcance óptico.

Sin embargo, para una implementación exitosa se requiere una estricta adhesión a los principios de la ingeniería óptica. Preparar su red para el futuro implica estandarizar su inventario para garantizar el emparejamiento perfecto de los módulos de transmisión ascendente (1270 nm TX) y descendente (1330 nm TX). Esto requiere que los administradores de red utilicen activamente el monitoreo óptico digital (DOM) para evitar la sobrecarga del receptor en tramos cortos, y exige la implementación de terminales de fibra óptica impecables y en buen estado.

Proteja su red con hardware confiable.

En última instancia, la resiliencia de un enlace de acceso metropolitano de 40 km depende de la calidad y compatibilidad del transceptor. Fallos de hardware, errores de dependencia del proveedor y desajustes en el firmware de la EEPROM pueden anular instantáneamente el ahorro de costes de la arquitectura BiDi. Para garantizar una integración plug-and-play real con sus conmutadores centrales Cisco, Juniper, Arista o MikroTik, los equipos de compras deben adquirir componentes ópticos de fabricantes que garanticen el cumplimiento de la MSA y rigurosas pruebas ambientales.
