En alta densidad en el centro de datos environments, the Cisco QSFP-100G-CU5M Cable DAC has long been a go-to solution for short-range, cost-effective 100G interconnects. However, deploying a 5-meter passive copper cable at 100G speeds pushes the physical limits of copper to its absolute boundary. Network engineers frequently encounter severe challenges with the QSFP-100G-CU5M, including significant pérdida de inserción, signal attenuation, and bulky 26AWG cabling that restricts airflow and complicates cable management within high-density racks.
Para superar estas barreras físicas y geográficas, la transición a alternativas ópticas ya no es solo una actualización, sino una necesidad operativa. Este blog explora las principales alternativas ópticas compatibles con Cisco para el QSFP-100G-CU5M, incluyendo cables ópticos activos (AOC), fibra óptica de corto alcance (SR4) y de largo alcance (LR4/CWDM4). Analizaremos cómo el cambio de una infraestructura de cobre grueso a una de fibra flexible optimiza la eficiencia térmica, elimina la interferencia electromagnética (EMI) y amplía el alcance de la red, manteniendo una compatibilidad de hardware impecable y una excelente relación costo-beneficio.

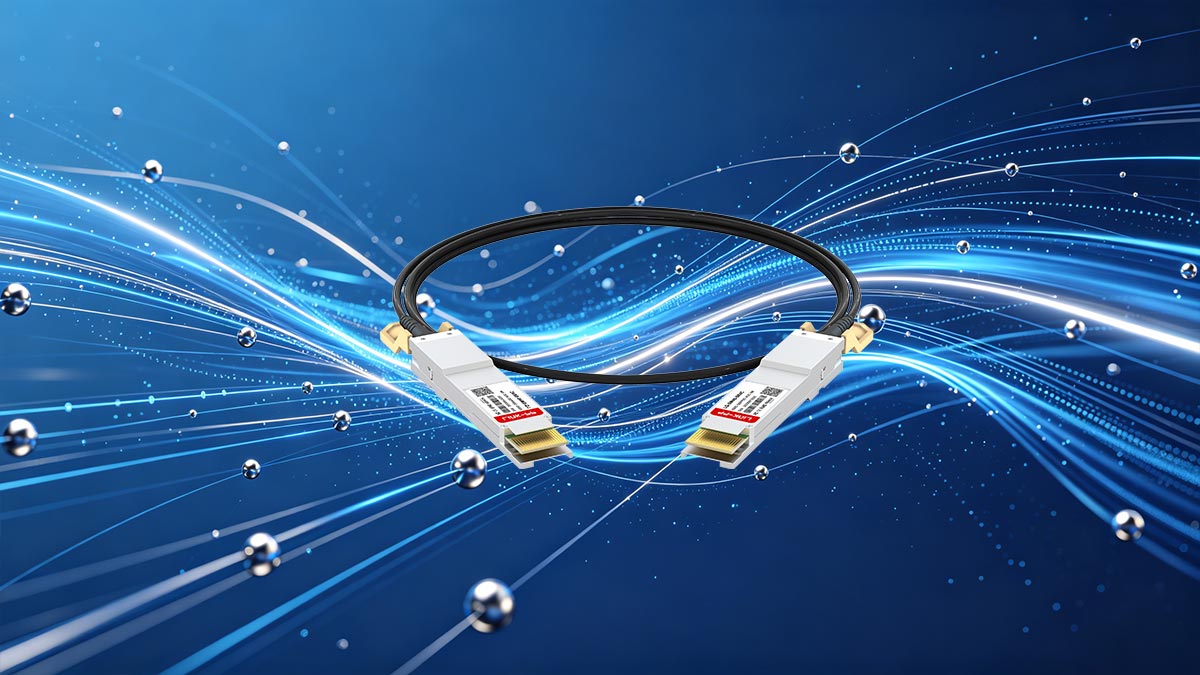

? Understanding the Physical Limits of the Cisco QSFP-100G-CU5M DAC
The Cisco QSFP-100G-CU5M passive Cobre de conexión directa (DAC) cable is highly efficient for immediate, short-range connections, but it operates at the absolute brink of copper's physical capabilities. At 100Gbps speeds, high-frequency signals degrade rapidly over metal mediums, introducing strict boundary constraints. Understanding these physical limitations is essential for engineers planning reliable, scalable data center architectures.
Limitaciones de alcance máximo de los cables de cobre de conexión directa de 100G
Passive copper cables do not use active electronics to boost the data signal, meaning they rely entirely on the original signal strength from the cambiar port. At 100G data rates, the maximum reliable distance for a passive copper link is strictly capped at 5m.
Intentar extender el cable de cobre pasivo más allá de este límite de 5 metros inevitablemente provoca corrupción de datos y pérdida de paquetes. Para los centros de datos modernos que requieren conectividad entre racks o filas, esta rígida barrera de distancia hace que el QSFP-100G-CU5M sea matemáticamente y físicamente inviable.
Pérdida de inserción y atenuación de la señal a 5 metros.
A medida que las señales eléctricas viajan por el cable de cobre de 5 metros, pierden fuerza de forma natural debido a un fenómeno conocido como pérdida de inserción. A altas frecuencias, como 25 Gbps por canal (que en conjunto forman 100G), esta atenuación de la señal se vuelve excepcionalmente severa.
Cuando los datos llegan al final del cable de 5 metros, la relación señal-ruido se degrada considerablemente. Esto deja las redes de los centros de datos altamente vulnerables a errores de bits, lo que obliga a los conmutadores de red a trabajar más para corregirlos y reduce la estabilidad general del enlace.
Problemas relacionados con el peso, el radio de curvatura y la gestión del cableado en racks de alta densidad
Para contrarrestar la alta atenuación, el QSFP-100G-CU5M debe utilizar cables de cobre de 26 AWG de gran grosor. Este grueso blindaje hace que el cable sea extremadamente rígido, voluminoso y difícil de doblar en las esquinas estrechas de los racks de servidores estándar.
En entornos de red de alta densidad, gestionar docenas de estos cables gruesos y pesados supone una auténtica pesadilla logística. Ejercen presión física sobre los puertos de los conmutadores, restringen gravemente el flujo de aire necesario para la refrigeración y complican el mantenimiento rutinario del hardware.
? Why Network Engineers Replace QSFP-100G-CU5M with Optical Transceivers
To overcome the inherent physical limitations of heavy copper cabling, network engineers are increasingly swapping out the QSFP-100G-CU5M for módulos transceptores ópticos. Optical solutions utilize light instead of electricity to transmit data, which inherently eliminates the core performance bottlenecks of copper. By transitioning to fiber, data centers unlock vastly superior reach, absolute data integrity, and significantly improved rack environments.
Superando las barreras de la distancia más allá de los 5 metros
The most immediate reason for replacing the QSFP-100G-CU5M is the need to connect switches and servers across greater distances. While passive copper rigidly stops working at 5m, optical transceptores easily span anywhere from 100m to tens of kilometers.
This extended reach allows network architects to design more flexible layouts, such as Fin de fila (EoR) or Centralized-Row topologies. Engineers are no longer forced to keep interconnected equipment tightly clustered in adjacent racks just to satisfy cable length limitations.
Inmunidad a las interferencias electromagnéticas en centros de datos empresariales
Los centros de datos empresariales están repletos de líneas eléctricas de alto voltaje, enormes unidades de refrigeración y densas filas de servidores que generan un ruido electromagnético considerable. Dado que el QSFP-100G-CU5M se basa en señales eléctricas, actúa como una antena capaz de absorber esta interferencia ambiental.
Módulos ópticos, on the other hand, offer total immunity to interferencia electromagnética (EMI) because they transmit data as pulses of light over glass fiber. This guarantees pristine signal integrity and eliminates intermittent packet drops, even when routed directly alongside heavy power cables.
Optimización del flujo de aire y beneficios de la eficiencia térmica de la fibra
Sustituir el voluminoso cableado de cobre por cableado de fibra óptica ultrafino no solo mejora la estética de un rack de servidores, sino que transforma activamente la dinámica térmica de todo el centro de datos. Al pasar del grueso cableado de cobre a la fibra óptica ligera, los ingenieros obtienen importantes beneficios medioambientales que repercuten directamente en la vida útil del hardware y en los costes operativos.
- Drastic Airflow Improvement: The thick 26AWG construction of the QSFP-100G-CU5M creates physical blockages at the back of server chassis, trapping hot exhaust air inside the equipment. Switching to thin fibra óptica cords instantly clears these pathways, allowing the switch fans to efficiently pull cool air through the chassis.
- Menor consumo de energía del sistema: Cuando el flujo de aire se ve restringido por cables de cobre gruesos, los ventiladores de los equipos deben girar a la máxima velocidad para evitar el sobrecalentamiento, lo que aumenta drásticamente el consumo total de energía del rack. El flujo de aire optimizado ópticamente mantiene bajas las temperaturas del sistema de forma natural, lo que significa que los ventiladores consumen menos energía y sufren menos fallos mecánicos con el tiempo.
? Active Optical Cables (AOC) vs. QSFP-100G-CU5M for Medium-Range Deployment
Active Optical Cables (AOCs) offer a seamless middle ground for data centers that require longer reach than the QSFP-100G-CU5M but want to avoid the complexity of separate transceivers and fiber cordones de parche. While the passive copper DAC is strictly limited by distance and bulkiness, AOCs utilize bonded fiber-optic technology to deliver superior performance across much wider spatial layouts.
Para ayudar a visualizar estas diferencias, la siguiente tabla destaca las principales distinciones técnicas y estructurales entre estas dos opciones de despliegue de alcance medio, basándose en métricas de rendimiento actualizadas:
| Característica/Métrica |
Cisco QSFP-100G-CU5M DAC |
Cable óptico activo (AOC) de 100G |
| Distancia máxima |
Estrictamente limitado a 5 metros. |
Hasta 100m |
| Grosor y peso del cable |
Cobre grueso de 26 AWG, muy pesado |
Fibra óptica ultradelgada y ligera |
| Radio de curvatura y flexibilidad |
Rígido, difícil de enrutar en espacios reducidos. |
Radio de curvatura muy ajustado y altamente flexible |
| Inmunidad a interferencias electromagnéticas |
Vulnerable a interferencias eléctricas |
100% inmune a la EMI |
| Consumo de energía |
Aproximadamente 0.5 W o menos |
Aproximadamente 3.5 W o menos |
El equilibrio entre costo y rendimiento de los AOC de 100G
For mid-range distances up to 100m, AOC de 100G strike an ideal balance between upfront procurement cost and high-speed performance. Because AOCs arrive as pre-terminated, factory-sealed cable assemblies, they eliminate the need for expensive optical cleaning kits and testing equipment.
Este diseño integrado de fábrica evita la contaminación por polvo durante la instalación, lo que reduce significativamente las fallas en campo y el tiempo de resolución de problemas. Si bien los AOC tienen un precio inicial ligeramente superior al del QSFP-100G-CU5M pasivo, la eliminación de las caídas de rendimiento y los errores de instalación ofrece un valor a largo plazo mucho mayor.
Flexibilidad y facilidad de instalación en comparación con el cobre grueso de 26 AWG.
Handling the QSFP-100G-CU5M inside a crowded network rack requires careful planning due to its thick 26AWG copper composition and stiff bend radius. It places continuous mechanical stress on switch ports and requires wide routing paths that quickly clutter bandejas de cables.
En marcado contraste, los cables ópticos de 100G utilizan fibras ópticas ligeras recubiertas con una cubierta altamente flexible que permite sortear fácilmente esquinas estrechas y densos haces de cables. Esta flexibilidad hace que la instalación de los cables ópticos sea increíblemente rápida y sencilla, mejorando notablemente la organización general del cableado dentro de los sistemas de racks de alta densidad.
Perfiles de consumo energético: DAC frente a AOC
Desde el punto de vista de la eficiencia energética, el módulo pasivo QSFP-100G-CU5M ofrece una clara ventaja, ya que sus cables de cobre transmiten datos con una mínima sobrecarga. Funciona de manera eficiente, consumiendo aproximadamente 0.5 W o menos, lo que lo convierte en una opción de muy bajo consumo dentro de su breve límite de 5 metros.
Por el contrario, los AOC de 100G incorporan componentes ópticos en los extremos del transceptor que convierten activamente las señales eléctricas en luz y viceversa. Este proceso de conversión activa requiere más energía, consumiendo aproximadamente 3.5 W o menos por extremo. Los ingenieros de red deben tener en cuenta este mayor consumo energético al planificar el consumo térmico y de servicios públicos de sus centros de datos al implementar AOC a gran escala.

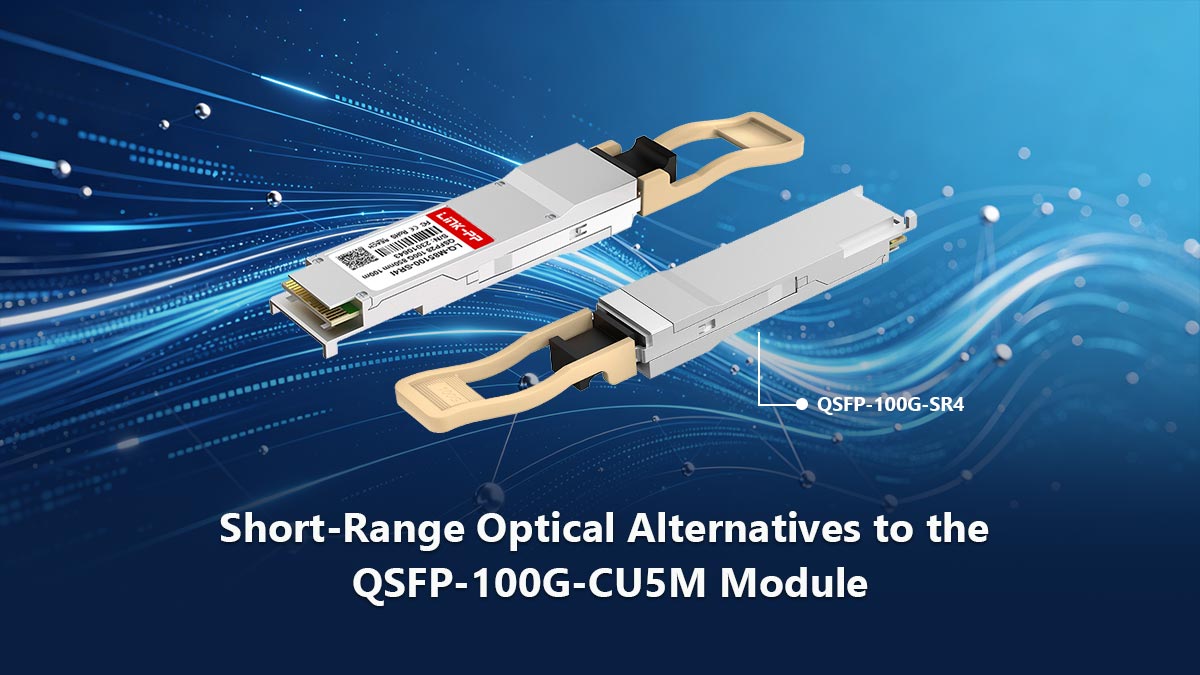

? Short-Range Optical Alternatives to the QSFP-100G-CU5M Module
When datacenter layouts expand beyond the physical limits of the QSFP-100G-CU5M, short-reach optical transceivers provide the next logical step for reliable connectivity. Unlike fixed DAC cables, these modular optics allow engineers to leverage dedicated fiber patch cables for highly flexible, structured cabling systems. Transitioning to óptica de corto alcance removes distance bottlenecks while maintaining high-speed throughput across data center rows.
Actualización a QSFP-100G-SR4 para infraestructura de fibra multimodo
Actualización a la QSFP-100G-SR4 Cisco compatible transceiver is the most common path for replacing the restrictive QSFP-100G-CU5M over short distances. This optical module utilizes fibra multimodo (MMF) cabling, such as OM3 or OM4, to transmit data using lasers rather than electrical currents.
Al realizar este cambio, el alcance máximo aumenta instantáneamente de 5 m a 70 m con fibra OM3, o hasta 100 m con fibra OM4. Esto amplía drásticamente las opciones de implementación, permitiendo conexiones estables de 100G entre racks distantes o entre diferentes filas de la instalación.
Requisitos de cableado MPO/MTP para implementaciones 100G SR4
Deploying QSFP-100G-SR4 módulos transceptores requires a shift away from standard single-fiber connections to specialized multi-fiber patch cords. To ensure successful implementation, network engineers must adhere to the following cabling requirements:
- Conectores MPO/MTP de 12 fibras: El transceptor QSFP-100G-SR4 utiliza una interfaz MPO o MTP, que aloja varias fibras dentro de un único conector compacto.
- Transmisión paralela de 4 canales: El módulo transmite datos a través de 4 canales de fibra paralelos activos y recibe a través de otros 4 canales, dejando las 4 fibras centrales sin usar en una configuración estándar de 12 fibras.
- Alineación de polaridad tipo B: Para garantizar que el transmisor de un extremo se conecte correctamente al receptor del extremo opuesto, los ingenieros deben utilizar cables de conexión MPO de polaridad tipo B (invertida).
Análisis del cambio en el costo total de propiedad de DAC a óptica
While the upfront cost of a QSFP-100G-CU5M copper cable is lower than buying individual transceivers and fiber patches, evaluating the Costo Total de Propiedad (TCO) reveals long-term financial advantages. Copper cables are inflexible assets that must be completely discarded if equipment is moved beyond 5m.
En cambio, invertir en una infraestructura óptica modular protege su presupuesto ante futuros cambios en el diseño de la red. El cableado de fibra multimodo instalado permanece fijo, lo que significa que las futuras actualizaciones solo requieren el reemplazo de transceptores económicos en lugar de retirar pesados y costosos haces de cobre.
? Long-Range Single-Mode Optics to Succeed QSFP-100G-CU5M
When network requirements span across expansive data center campuses or connect separate buildings, passive copper links are completely out of the question. Long-reach single-mode optical transceivers provide the ultimate replacement for the QSFP-100G-CU5M by completely eliminating distance as a limitation. Utilizing advanced laser technologies over fibra monomodo (SMF), these optics easily scale from hundreds of meters to tens of kilometers with exceptional signal stability.
Implementación de QSFP-100G-LR4 para conectividad a escala kilométrica
El QSFP-100G-LR4 transceiver represents a massive leap in distance capabilities compared to the 5-meter limit of the QSFP-100G-CU5M. This module utilizes Multiplexación por división de longitud de onda (WDM) technology to multiplex four independent transmit channels onto a single pair of single-mode fibers.
Mediante este método, el QSFP-100G-LR4 puede transmitir de forma fiable datos a 100 Gbps a distancias de hasta 10 km, o incluso 20 km. Esto lo convierte en la opción ideal para redes troncales de campus, enlaces metropolitanos y conexiones entre instalaciones donde las opciones de cobre o multimodo de corto alcance simplemente no llegan.
Utilización de QSFP-100G-CWDM4 para enlaces monomodo de 2 km rentables.
For environments that require single-mode fiber but do not need the full 10km or 20km reach of an LR4 module, the QSFP-100G-CWDM4 offers an excellent middle ground. This transceiver is specifically optimized for links up to 2km, matching the needs of most large-scale data center structures.
Al apuntar a una distancia monomodo más corta, la óptica CWDM4 utiliza componentes láser menos costosos, lo que resulta en un precio mucho más bajo que el hardware LR4. Ofrece la combinación perfecta de rendimiento de largo alcance y optimización de presupuesto para operadores empresariales que buscan escalar más allá del QSFP-100G-CU5M.
Integración de latiguillos LC dúplex para un enrutamiento de cables simplificado.
Unlike short-range SR4 modules that require complex multi-fiber connectors, both LR4 and CWDM4 long-reach optics utilize standard LC dúplex interfaces. Shifting to LC duplex patch cords provides several distinct advantages for data center infrastructure management:
- Perfil de fibra ultrafina: Los cables de conexión dúplex LC constan de tan solo dos hebras ultrafinas de fibra monomodo, que ocupan una fracción del espacio requerido por el voluminoso QSFP-100G-CU5M.
- Infraestructura simplificada: al requerir únicamente una conexión de doble fibra, los ingenieros pueden utilizar paneles de conexión estándar y ampliamente disponibles sin necesidad de módulos de migración multifibra especializados.
- Enrutamiento sin esfuerzo: La ligereza y la gran flexibilidad de los cables dúplex LC permiten un enrutamiento impecable del cableado a través de pasillos estrechos, bandejas aéreas y organizadores verticales densos.
? Cost Optimization Strategies for Moving Beyond QSFP-100G-CU5M
La transición del cable de cobre QSFP-100G-CU5M a la infraestructura óptica ofrece grandes ventajas en cuanto al rendimiento, pero puede generar importantes problemas presupuestarios si no se gestiona correctamente. Afortunadamente, la adopción de estrategias de adquisición inteligentes permite a los operadores de centros de datos implementar actualizaciones ópticas de alta calidad sin sobrecostes. Al comprender cómo equilibrar la selección de hardware y los procesos de verificación, se puede escalar la red de manera eficiente y, al mismo tiempo, reducir los gastos de capital totales.
Evaluación de las soluciones ópticas de Cisco OEM frente a las soluciones compatibles de terceros.
Elegir transceptores Cisco de fabricante de equipos originales (OEM) garantiza la compatibilidad, pero conlleva un elevado coste que consume rápidamente los presupuestos de TI. Para actualizaciones a gran escala, adquirir únicamente hardware OEM puede resultar insostenible económicamente, obligando a los equipos a buscar alternativas. Los transceptores compatibles de terceros de alta calidad ofrecen las mismas especificaciones ópticas internas y métricas de rendimiento que los módulos OEM, pero a un precio mucho menor.
These compatible alternatives are built using identical optical components and industry-standard Contratos regionales guidelines, ensuring they match the performance of the original Cisco hardware. By carefully evaluating third-party optics against OEM choices, network managers can break free from vendor lock-in. This strategic shift allows organizations to redirect massive amounts of capital toward other critical infrastructure upgrades while enjoying identical data transmission speeds.
Maximizar los presupuestos de adquisiciones sin sacrificar la fiabilidad del enlace.
Optimizar el presupuesto de adquisiciones no implica sacrificar la fiabilidad de la red ni conformarse con equipos de baja calidad. Mediante una estrategia de abastecimiento híbrida, los centros de datos pueden implementar módulos OEM en los enlaces troncales críticos, a la vez que utilizan transceptores ópticos compatibles de terceros, altamente rentables, para las conexiones secundarias de la capa de acceso o de la capa de acceso. Este enfoque equilibrado reduce drásticamente los costes generales de implementación, manteniendo al mismo tiempo los segmentos de red más críticos totalmente compatibles con el hardware del fabricante original.
Además, el considerable ahorro de costes que se consigue con alternativas de terceros permite a los equipos de compras adquirir fácilmente módulos de repuesto para tenerlos disponibles en las instalaciones. El acceso inmediato a transceptores de repuesto en el centro de datos minimiza el tiempo de inactividad de la red de forma mucho más eficaz que esperar un envío de repuesto del fabricante original. En definitiva, esta estrategia de compras ofrece un coste total de propiedad mucho menor, a la vez que maximiza el tiempo de actividad general de la red.
El papel de las pruebas y la validación de compatibilidad independientes
La clave para reemplazar con éxito el QSFP-100G-CU5M con transceptores ópticos compatibles de terceros reside en seleccionar proveedores que realicen pruebas de compatibilidad independientes y rigurosas. Los proveedores fiables cuentan con laboratorios de pruebas especializados equipados con switches Cisco Nexus y Catalyst reales para validar cada lote de transceptores que fabrican. Este proceso de validación independiente garantiza que el firmware del módulo esté correctamente programado para imitar a la perfección un producto oficial de Cisco.
Las rigurosas pruebas garantizan que el sistema operativo de Cisco reconozca instantáneamente los módulos ópticos de reemplazo sin generar errores ni problemas de configuración. Asimismo, confirman que las funciones de monitorización esenciales, como el seguimiento de la temperatura y el voltaje en tiempo real, funcionan a la perfección. Invertir en hardware de terceros con verificación independiente ofrece a los ingenieros de red total tranquilidad respecto a la estabilidad operativa a largo plazo.
? Maintaining Cisco Hardware Compatibility with QSFP-100G-CU5M Alternatives
Al reemplazar el QSFP-100G-CU5M por transceptores ópticos, garantizar una compatibilidad de hardware perfecta es una prioridad para los administradores de red. Los sistemas operativos de Cisco son conocidos por su estricta verificación del hardware interconectado, bloqueando a menudo los equipos no certificados. Lograr una integración perfecta requiere componentes ópticos alternativos que reproduzcan con precisión las configuraciones originales para proteger la disponibilidad de la red.
Garantizar la alineación de la codificación EEPROM para los switches Cisco Nexus y Catalyst.
Cisco Nexus and Catalyst switches use advanced internal software algorithms to read the EEPROM chip embedded inside any attached transceiver. If the vendor data encoded on this chip does not match Cisco’s exact signature, the switch port will immediately disable itself.
Por lo tanto, las alternativas ópticas de alta calidad deben contar con una alineación de codificación EEPROM impecable que reproduzca a la perfección los parámetros del fabricante original. Esta programación precisa garantiza que el conmutador identifique instantáneamente el módulo de reemplazo como un componente nativo y confiable al insertarlo.
Cómo evitar los mensajes de advertencia de iOS con transceptores correctamente codificados.
La inserción de un transceptor no verificado o mal codificado suele activar alertas de seguridad automáticas en el sistema operativo de Cisco. Cuando el switch detecta hardware no compatible, marca inmediatamente el puerto y, a menudo, fuerza la interfaz a un estado de error deshabilitado, interrumpiendo completamente la conexión.
Mediante el uso de transceptores con la codificación adecuada, los ingenieros de red pueden prevenir por completo estos bloqueos de software disruptivos sin necesidad de recurrir a comandos manuales. La óptica de reemplazo permite que el enlace se inicialice de forma limpia e inmediata, garantizando una instalación sencilla y sin complicaciones que reproduce a la perfección el módulo original.
Soporte para monitorización óptica digital en sistemas de reemplazo óptico.
Unlike passive copper cables, high-performance optical replacements must fully support Monitoreo óptico digital (DOM) functionality. This crucial feature allows network engineers to monitor the real-time health and operational metrics of the enlace óptico directly from the Cisco CLI.
Gracias a la compatibilidad activa con DOM, los equipos pueden monitorizar al instante parámetros de telemetría críticos como la potencia de salida del láser óptico, la potencia de entrada del receptor, la temperatura y la tensión de alimentación. El acceso a estos datos detallados y en tiempo real permite a los ingenieros solucionar fácilmente las caídas de rendimiento y aislar los fallos de fibra antes de que provoquen una interrupción importante de la red.
? Conclusion: Sourcing Reliable Optical Alternatives to the QSFP-100G-CU5M
Si bien el convertidor digital-analógico (DAC) pasivo de cobre Cisco QSFP-100G-CU5M sigue siendo una opción viable para conexiones ultracortas dentro de un mismo rack, los centros de datos modernos requieren mayor escalabilidad, flexibilidad y eficiencia física. Superar la barrera de los 5 metros de cobre e incorporar infraestructura óptica permite a los arquitectos de red preparar sus sistemas para el futuro, a la vez que mejoran drásticamente el rendimiento empresarial.
When planning your migration from thick copper to transceptores de alta velocidad, consider these key takeaways to ensure a successful deployment:
- Seleccione la herramienta adecuada para la distancia: adapte su diseño con precisión utilizando AOC de 100G para tendidos de alcance medio flexibles de hasta 100 m, QSFP-100G-SR4 para filas multimodo estándar u óptica monomodo (100G CWDM4 / 100G LR4) para aplicaciones de larga distancia a escala de campus.
- Priorice los beneficios estructurales: recuerde que la transición a un cableado de fibra óptica delgado restablece instantáneamente el flujo de aire adecuado al chasis del conmutador, lo que reduce naturalmente las temperaturas del rack y disminuye la carga de energía del ventilador.
- Insista en una validación rigurosa: evite las interrupciones de la red utilizando únicamente transceptores ópticos compatibles de terceros que presenten una alineación perfecta de la codificación EEPROM, lo que garantiza una compatibilidad plug-and-play sin problemas con los conmutadores Cisco Nexus y Catalyst.
Ready to optimize your high-density network infrastructure and move past the limitations of copper? You can browse a comprehensive selection of premium, fully compatible 100G QSFP28 transceivers and active optical cables at the LINK-PP Tienda Oficialdonde la fiabilidad probada de nivel empresarial se une a la máxima eficiencia presupuestaria.
