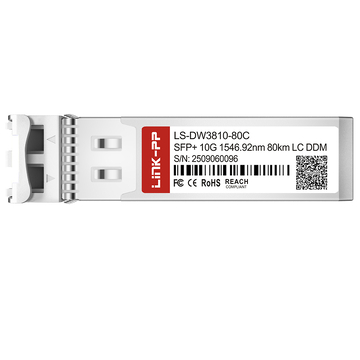

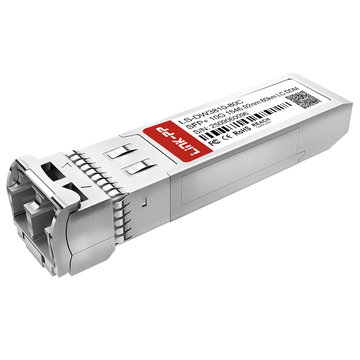

تعمل وحدة LS-DW3810-80C DWDM بسرعة 10 جيجابت في الثانية عبر ألياف أحادية النمط لمسافة تصل إلى 80 كيلومترًا باستخدام قناة C38 (1546.92 نانومتر) ضمن شبكة ITU بتردد 100 جيجاهرتز. تتميز هذه الوحدة بليزر EML مبرد من النطاق C وثنائي ضوئي APD، وتدعم مراقبة التشخيص الرقمي في الوقت الفعلي لتتبع معايير التشغيل باستمرار، مثل القدرة الضوئية وتيار الانحياز ودرجة الحرارة.
LINK-PP رقم القطعة
LS-DW3810-80C
اسم البائع
LINK-PP
شكل عامل
SFP +
الحد الأقصى لمعدل البيانات
10.7Gbps
الطول الموجي
1546.92nm
أقصى مسافة للكابل
80km
الموصل
دوبلكس LC
الإعلام
SMF
نوع الارسال
EML
نوع المستقبل
APD
تكساس السلطة
-1 إلى +5 ديسيبل
قوة RX
-23 إلى -6 ديسيبل
المتلقي حساسية
-23dBm
DDM / DOM
عائلات
نطاق الحرارة الشغالة
0 to 70 ° C
بروتوكولات
10GBASE-ZR/ZW، SDH STM64، SFF-8431، SFF-8472
الميزات الرئيسية ل LINK-PP LS-DW3810-80C 10G SFP+
LINK-PP يجمع جهاز LS-DW3810-80C بين سرعة نقل بيانات تصل إلى 10 جيجابت في الثانية، وكفاءة طيفية عالية بتقنية DWDM، ومدى يصل إلى 80 كيلومترًا ضمن حجم SFP+ القياسي. يتميز بقناة بصرية بطول موجي 1546.92 نانومتر، واتصال LC مزدوج، وقياس عن بُعد بتقنية DDM في الوقت الفعلي لضمان موثوقية عالية في عمليات نشر الألياف الضوئية التجارية.

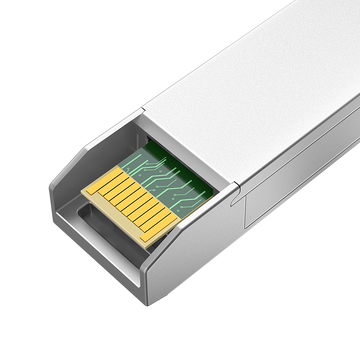

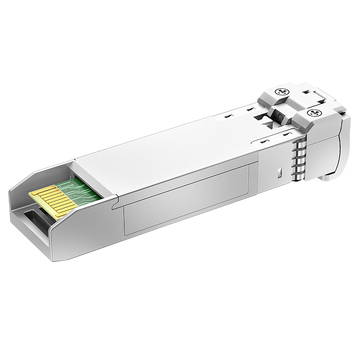

LINK-PP وحدة بصرية LS-DW3810-80C 10G SFP+
صُمم هذا المُرسِل والمُستقبِل الضوئي بتقنية SFP+ قابلة للتوصيل أثناء التشغيل، مما يُسهّل صيانة الأجهزة بسلاسة دون انقطاع عمليات مُبدِّل الشبكة. ويضمن التوافق التام مع معيار SFP+ MSA توافقًا ميكانيكيًا وكهربائيًا واسع النطاق مع مُعدّات الشبكات القياسية.
LS-DW3810-80C: اتصال بسرعة 10 جيجابت في الثانية للأقمشة البصرية الكثيفة
توفر سرعة نقل بيانات مخصصة تبلغ 10 جيجابت في الثانية معدل نقل بيانات مستقرًا عبر محولات التجميع عالية الكثافة وطبقات التوجيه الأساسية. يلبي هذا النطاق الترددي المستدام متطلبات النقل لوصلات مراكز البيانات الحديثة وشبكات العمود الفقري للمؤسسات.
وحدة LS-DW3810-80C بتقنية DWDM لتحسين كفاءة الألياف
تتيح تقنية تعدد الإرسال بتقسيم الطول الموجي الكثيف إمكانية نقل إشارات ضوئية متعددة في وقت واحد عبر ليف ضوئي واحد. تعمل هذه التقنية على زيادة الاستفادة من الألياف الضوئية الموجودة وتلغي تكلفة مدّ كابلات جديدة.
وحدة LS-DW3810-80C بطول موجي 1546.92 نانومتر
يعمل جهاز الإرسال الضوئي عند طول موجي مركزي ثابت يبلغ 1546.92 نانومتر، وهو ما يتوافق مع القناة 38 على شبكة الاتحاد الدولي للاتصالات بتردد 100 جيجاهرتز. يضمن هذا التخصيص الدقيق لقناة النطاق C دقة عالية في عملية الإرسال المتعدد عبر مرشحات الإرسال/الاستقبال السلبية الخارجية بتقنية DWDM.
وحدة LS-DW3810-80C تدعم الإرسال لمسافة 80 كم
يُمكّن ليزر EML المبرد المتكامل، المقترن بمستقبل APD عالي الحساسية، من إنشاء وصلات اتصال من نقطة إلى نقطة تصل إلى 80 كيلومترًا عبر الألياف أحادية النمط القياسية. وتُتيح هذه القدرة الضوئية الكبيرة تغطية مسافات طويلة لشبكات المترو والشبكات الإقليمية.

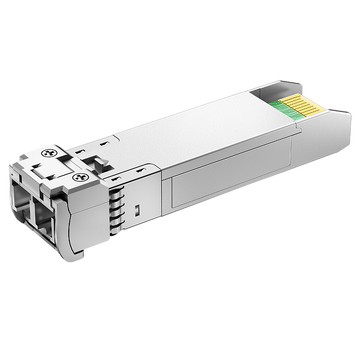

وحدة LS-DW3810-80C مزودة بواجهة LC مزدوجة
توفر مقابس LC الضوئية المزدوجة المتوافقة مع معايير الصناعة توصيلاً مادياً آمناً ومنخفض الفقد مع أسلاك التوصيل أحادية الوضع القياسية. يدعم تصميم الموصل المدمج المزود بآلية إغلاق تكوينات منافذ عالية الكثافة عبر لوحات التوصيل المثبتة على الرفوف وبطاقات الخطوط.
وحدة LS-DW3810-80C مزودة بتقنية DDM للمراقبة في الوقت الحقيقي
توفر المراقبة التشخيصية الرقمية المتكاملة، المتوافقة تمامًا مع معيار SFF-8472، رؤية فورية لمعلمات الوحدة الداخلية. ويمكن لمسؤولي الشبكة تتبع مؤشرات التشغيل مباشرةً، مثل طاقة الإرسال/الاستقبال الضوئية، وتيار انحياز الليزر، وجهد التغذية، ودرجة حرارة التشغيل، عبر واجهة I²C.
LINK-PP شهادة LS-DW3810-80C 10G SFP+
LINK-PP يلبي جهاز LS-DW3810-80C معايير الجودة والسلامة والبيئة الدولية الصارمة، بما في ذلك شهادات ISO 9001 وCE وRoHS وFCC. وتؤكد هذه الشهادات الموثقة أن كل وحدة توفر تشغيلاً آمناً وموثوقاً ومتوافقاً مع المعايير في بيئات شبكات المؤسسات والاتصالات.
يخضع كل جهاز إرسال واستقبال لبروتوكول اختبار إنتاج صارم للتحقق من خرج الطاقة الضوئية، واستقرار الطول الموجي، وحساسية جهاز الاستقبال. تضمن عملية الفحص الدقيقة هذه سلامة الإشارة المتسقة وانخفاض معدلات خطأ البت عبر وصلات الألياف الضوئية لمسافات طويلة.
شهادات الجودة LS-DW3810-80C
تؤكد الموافقات التنظيمية الرسمية أن الوحدة تستوفي جميع متطلبات التوافق الكهرومغناطيسي الأساسية وتوجيهات حماية البيئة. وتمنح هذه المعايير الموثقة لمشغلي الشبكات الثقة في سلامة الأجهزة وموثوقية تشغيلها.
هذا المنتج مطابق لمعايير ISO9001. هذا النظام صالح للشركات العاملة في مجال تطوير وإنتاج وتوريد منتجات الألياف الضوئية. تواصل معنا لتعلم المزيد.
ISO/IEC 27001 هو معيار دولي لإدارة ومعالجة أمن المعلومات. طُوِّر هذا المعيار بالتعاون بين المنظمة الدولية للمعايير (ISO) واللجنة الكهروتقنية الدولية (IEC). ويحدد متطلبات إنشاء نظام إدارة أمن المعلومات (ISMS) وتنفيذه وصيانته وتحسينه المستمر. ويعني الحصول على شهادة ISO 27001، لضمان سرية وسلامة وتوافر أصول المعلومات التنظيمية، أن المؤسسة قد اجتازت التدقيق الذي أجرته جهة اعتماد، مما يثبت أن نظام إدارة أمن المعلومات الخاص بها قد استوفى متطلبات المعيار الدولي. تواصل معنا لتعلم المزيد.
هذا المنتج متوافق مع معيار ISO14001. وهو مُصمم للاستخدام من قِبل المؤسسات التي تسعى إلى إدارة مسؤولياتها البيئية بطريقة منهجية تُسهم في تحقيق الركيزة البيئية للاستدامة. يُرجى تواصل معنا لتعلم المزيد.
ISO 45001 هو معيار عالمي يحدد متطلبات نظام إدارة السلامة والصحة المهنية (OH&SMS).
REACH هي لائحة للاتحاد الأوروبي تُعنى بتسجيل المواد الكيميائية وتقييمها وترخيصها وتقييدها. دخلت حيز التنفيذ في 1 يونيو/حزيران 2007، وحلت محل عدد من التوجيهات واللوائح الأوروبية بنظام واحد. تهدف هذه اللائحة إلى حماية صحة الإنسان والسلامة البيئية، والحفاظ على تنافسية صناعة الكيماويات في الاتحاد الأوروبي وتحسينها، وتطوير قدرات ابتكارية للمركبات غير السامة وغير الضارة لمنع تجزئة السوق، وزيادة شفافية استخدام المواد الكيميائية، وتشجيع التجارب غير الحيوانية، والسعي إلى التنمية الاجتماعية المستدامة. تواصل معنا لتعلم المزيد.
هذا المنتج يلبي المتطلبات المعمول بها للتوجيه (الاتحاد الأوروبي) 2015/863 الخاص بتقييد المواد الخطرة (RoHS). ويقيد استخدام عشر مواد خطرة في تصنيع أنواع مختلفة من المعدات الإلكترونية والكهربائية: الرصاص، والزئبق، والكادميوم، والكروم سداسي التكافؤ، وثنائي الفينيل متعدد البروم، وإيثر ثنائي الفينيل متعدد البروم، وأربعة أنواع مختلفة من الفثالات. تواصل معنا لتعلم المزيد.
يتوافق هذا المنتج تمامًا مع معايير لجنة الاتصالات الفيدرالية (FCC)، التي تهدف إلى إدارة موجات الراديو والمجالات المغناطيسية بكفاءة أكبر. تواصل معنا لتعلم المزيد.
CB هو نظام دولي تُشغّله IECEE. يعتمد هذا المنتج على معايير IEC لاختبار أداء السلامة للمنتجات الكهربائية. يُرجى تواصل معنا لتعلم المزيد.
يتوافق هذا المنتج تمامًا مع شهادة UKCA (تقييم المطابقة البريطانية)، مما يعني أنه يلبي جميع معايير الجودة ذات الصلة، بالإضافة إلى متطلبات الصحة والسلامة. تواصل معنا لتعلم المزيد.
شهادة UL هي شهادة غير إلزامية في الولايات المتحدة، وهي في الأساس اختبار وإصدار شهادات لأداء سلامة المنتج. والغرض النهائي منها هو الحصول على منتجات بمستوى آمن إلى حد ما للسوق، والمساهمة في ضمان صحة الإنسان وسلامة الممتلكات. تواصل معنا لتعلم المزيد.
LS-DW3810-80C معتمد لضمان توافق موثوق بين الجهاز المضيف والجهاز
تؤكد اختبارات التوافق الشاملة التكامل السلس مع العلامات التجارية الرئيسية للمحولات والموجهات ومنصات النقل. تتيح برمجة ذاكرة EEPROM القياسية التعرف على الوحدة فورًا بواسطة منافذ المضيف دون مشاكل في التكوين أو أخطاء في الاتصال.
تضمن الاختبارات الصارمة أداءً موثوقًا لتقنية SFP+
LINK-PP تخضع كل وحدة LS-DW3810-80C 10G DWDM SFP+ الضوئية لفحص شامل للأجهزة والطبقة الفيزيائية لضمان سلامة إشارة 10G مثالية عبر وصلات الألياف الضوئية التي يصل طولها إلى 80 كم. اكتشف المزيد حول عمليات مراقبة الجودة لدينا على LINK-PP مركز دعم الاختبار.
اختبار الطيف الضوئي
تحقق من دقة طول موجة القناة وعرض الطيف على شبكة الاتحاد الدولي للاتصالات.
اختبار نمط العين
قم بتحليل شكل إشارة جهاز الإرسال لضمان جودة نبضة ضوئية نقية.
اختبار معدل خطأ البت
تحقق من دقة نقل البيانات لمنع فقدان الحزم عبر الألياف الضوئية.
اختبار درجة الحرارة
تقييم الاستقرار الحراري لضمان التشغيل الموثوق به في البيئات التجارية.
شحن المنتج لـ LINK-PP LS-DW3810-80C 10G SFP+
LINK-PP تُغلّف وحدات LS-DW3810-80C DWDM SFP+ باستخدام مواد واقية متوافقة مع معايير الصناعة لمنع التلف المادي والكهربائي الساكن أثناء النقل. وتضمن إدارة الخدمات اللوجستية الفعّالة سرعة الشحن والتسليم الموثوق به لعملاء الشركات وشركات الاتصالات في جميع أنحاء العالم.
عبوة واقية مضادة للكهرباء الساكنة
تجنب تلف التفريغ الكهروستاتيكي أثناء التخزين والنقل لمسافات طويلة.
حماية النقل المقاومة للصدمات
امتصاص الصدمات الميكانيكية لحماية المكونات البصرية الداخلية بشكل آمن.
معالجة الطلبات وشحنها بسرعة
تبسيط عمليات تلبية طلبات المستودعات لضمان سرعة استلام الطرود من قبل شركات الشحن.
الخدمات اللوجستية العالمية والتوصيل الدولي
تنسيق مسارات شركات الشحن الموثوقة لضمان التخليص الجمركي الموثوق به في جميع أنحاء العالم.
LINK-PP عرض توضيحي لاستخدام LS-DW3810-80C 10G SFP+
تُركّب وحدة LS-DW3810-80C 10G DWDM مباشرةً في أقفاص محولات SFP+ القياسية، لتأمين وصلات الألياف الضوئية عبر موصلات LC ثنائية الاتجاه. صُممت هذه الوحدة خصيصًا للشبكات الضوئية عالية الكثافة، وتتكامل بسلاسة مع مُضاعِفات DWDM لتجميع قنوات 10G متعددة، مما يزيد من سعة النقل عبر طبقات التجميع عالية الكثافة وبنى الشبكات الأساسية الحضرية.
الدعم الفني LS-DW3810-80C
LINK-PP يقدم الدعم الفني الشامل، بدءًا من الاستشارات قبل البيع وحتى المساعدة بعد النشر، مما يضمن التكامل السلس وأداء الشبكة الموثوق به.
الاستشارة الفنية قبل البيع
إرشادات احترافية لمساعدتك في اختيار وحدة LS-DW3810-80C المثالية لتصميم شبكتك واحتياجات التطبيق الخاصة بك.
دعم التحقق من التوافق
تم التحقق من التوافق مع LINK-PP المحولات ومنصات الشبكات الرئيسية الأخرى لنشر سلس.
المساعدة في النشر والتركيب
إرشادات شاملة خطوة بخطوة للتثبيت والتكوين والإعداد الأولي، مما يضمن النشر الدقيق والتشغيل الموثوق والمستقر منذ البداية.
ضمان فني طويل الأجل
الدعم الفني المستمر طوال دورة حياة المنتج، مما يوفر استقرارًا طويل الأمد لشبكات المؤسسات وشبكات شركات الاتصالات.
LINK-PP LS-DW3810-80C 10G SFP+ ضمان ما بعد البيع
LINK-PP توفر الشركة دعم ما بعد البيع لضمان سلاسة عملية نشر الوحدات البصرية وتشغيلها بشكل موثوق.
إمكانية الإرجاع واسترداد الأموال خلال 15 يومًا بدون سبب
استبدال مجاني للمنتجات التالفة عند الاستلام أو المعيبة خلال الفترة الأولية
ج: تتطلب الاتصالات المباشرة من نقطة إلى نقطة عمومًا أطوال موجية متطابقة أو قنوات تردد متوافقة. في حال استخدام مُضاعِفات الإرسال، يحتاج كل طرف عادةً إلى الإرسال والاستقبال على قناة الاتحاد الدولي للاتصالات المُخصصة والمُحددة بواسطة منافذ مرشح DWDM السلبي. بواسطة المدير
ج: وحدة LS-DW3810-80C 10G SFP+ هذه عبارة عن جهاز إرسال واستقبال DWDM ذي طول موجي ثابت، مُصمم خصيصًا لقناة ITU 38 (1546.92 نانومتر، شبكة 100 جيجاهرتز). وهي جاهزة للتوصيل مباشرةً بمنفذ C38 المُناسب في مُضاعف DWDM السلبي الخاص بك دون الحاجة إلى أي ضبط برمجي. بواسطة المدير
ج: نعم، إنه مصمم للعمل في إعدادات DWDM متعددة القنوات. عند توصيله بمنفذ القناة 38 المتوافق في مُضاعِف/مُزيل مُضاعِف DWDM بتردد 100 جيجاهرتز، يمكنه مُضاعِف الإرسال على زوج واحد من الألياف أحادية النمط (SMF) مع أطوال موجية أخرى قياسية لشبكة ITU. بواسطة المدير
ج: نعم، تتميز وحدة الإرسال والاستقبال بنظام مراقبة تشخيصية رقمية متكامل متوافق مع معيار SFF-8472، مما يسمح لمنصات مراقبة المحول (CLI) وSNMP بسحب بيانات طاقة الإرسال/الاستقبال الضوئية، ودرجة الحرارة الداخلية، وجهد التغذية، وتيار انحياز الليزر في الوقت الفعلي. بواسطة المدير
ج: مع قدرة إطلاق EML تتراوح بين -1 ديسيبل و+5 ديسيبل وحساسية مستقبل APD حوالي -23 ديسيبل، يفترض تخطيط الوصلة النموذجي عادةً ميزانية بصرية تبلغ حوالي 22 ديسيبل، مما يترك هامشًا لتوهين الألياف والوصلات ولوحات التوصيل وفقدان إدخال المُضاعِف. بواسطة المدير
خيار ممتاز لوصلة ألياف أحادية النمط بسرعة 10 جيجابت في الثانية، حيث كنا نحتاج إلى طول موجي محدد بتقنية DWDM. تم تثبيت الوحدة بإحكام، وتم التعرف عليها بشكل طبيعي، وكان توصيل كابل LC سهلاً.
اختبرتُ وحدة SFP+ بتقنية DWDM بسرعة 10 جيجابت/ثانية خلال عملية ترقية مُخططة من وصلات الألياف الضوئية المنفصلة إلى تقنية تعدد الإرسال بتقسيم الطول الموجي. وقد عملت الوحدة على قناة C38 المتوقعة، مع توفير أطوال موجية أخرى للتوسع المستقبلي. حلٌّ مثالي للمواقع ذات سعة الألياف المحدودة.
استُخدمت هذه الوحدة في اتصال بين مركز البيانات والفرع لنقل بيانات نسخ الأجهزة الافتراضية وحركة بيانات الكاميرات. فحصنا طاقة الإرسال/الاستقبال عبر DDM قبل بدء التشغيل، ثم راقبنا القيم أثناء ذروة الحمل. بقي الاتصال مستقرًا دون أي تقلبات غير متوقعة. :-D
استخدمنا جهاز الإرسال والاستقبال SFP+ بتقنية DWDM بطول 80 كم لربط موقعي مكتبين عبر ألياف أحادية الوضع (SMF) موجودة. كانت الإشارة واضحة من كلا الطرفين، وظلت قراءات DOM مستقرة لعدة أسابيع. خيار ممتاز عندما تكون سعة الألياف محدودة.
اشتريت هذا الجهاز لإنشاء مسار نسخ احتياطي للبيانات لمسافات طويلة بين غرفتي خوادم داخليتين. وقد أثبت استقراره في ظل حركة النسخ الاحتياطي الليلية، كما أن خاصية التشخيص تجعل عملية استكشاف الأخطاء وإصلاحها أقل إرهاقًا.
نستخدم هذا النوع من الألياف الضوئية بتقنية DWDM بمدى 80 كم في رفوف نقل الاتصالات الداخلية، وليس في الخزائن الخارجية. بعد فترة التشغيل الأولية، كانت قراءات درجة الحرارة والطاقة الضوئية ثابتة. وقد أثبتت الوحدة أنها خيار قناة احتياطية موثوق به لشبكتنا ذات النطاق C.
تم نشرها في شبكة ألياف ضوئية إقليمية لخزانة تجميع داخلية. كانت حساسية مستقبل APD للوحدة مفيدة على المدى الأطول، وساعدتنا بيانات DOM الخاصة بها على التأكد من أن تنظيف الموصلات يحسن قوة الاستقبال. سهولة جيدة في الصيانة. :-)
هذه LINK-PP جهاز الإرسال والاستقبال DWDM بسرعة 10 جيجابت/ثانية كان فعالاً في غرفة البيانات الصغيرة لدينا. لقد حلّ محل وحدة إرسال واستقبال قديمة طويلة المدى، ووفر لنا قيم DDM واضحة لدرجة الحرارة وقوة الاستقبال. مفيدٌ للفحوصات الروتينية. ;)
قام فريق الشبكة لدينا بنشر عدة وحدات DWDM SFP+ ضمن مشروع لتقنية تعدد الإرسال بتقسيم الطول الموجي. يتم تشغيل حركة بيانات بسرعة 10 جيجابت في الثانية على ألياف ضوئية منفصلة عبر نظام DWDM نفسه. يسهل مراقبة النظام من خلال صفحة DOM الخاصة بالمحول. =D
قمنا بتركيب هذه الوحدات في أزواج لتوفير اتصال إيثرنت بسرعة 10 جيجابت بين غرفتي بيانات في الحرم الجامعي. تعاملت الوحدات مع حركة بيانات النسخ الاحتياطي المستمرة وحركة البيانات المكتبية العادية دون أي أخطاء. تُعد بيانات المراقبة الرقمية إضافة قيّمة للعمليات التشغيلية.
تم تركيب زوج متطابق لتوسيع شبكة الحرم الجامعي بسرعة 10 جيجابت. كان توصيل منافذ LC المزدوجة سهلاً، وتوافق طول الموجة 1546.92 نانومتر مع قناة C-band Mux الخاصة بنا دون أي تغييرات. لم نلاحظ أي فقدان للبيانات حتى الآن.
اختبرنا جهاز الإرسال والاستقبال LS-DW3810-80C على مسار ألياف ضوئية أحادي النمط بطول 72 كيلومترًا تقريبًا، مع وجود معدات DWDM سلبية بينهما. قدّم جهاز الإرسال EML خرجًا ثابتًا، بينما بقيت طاقة الاستقبال ضمن النطاق المقبول. إنه جهاز إرسال واستقبال DWDM عملي بسرعة 10 جيجابت في الثانية لوصلات النقل الداخلية.
استُخدمت هذه التقنية لربط محطة القاعدة الداخلية بين غرفة المعدات البعيدة والموقع الرئيسي. وقد وفر لنا مدى الألياف أحادية النمط (SMF) البالغ 80 كيلومترًا هامشًا كافيًا، كما تعامل جهاز استقبال APD مع الإشارة المستقبلة بكفاءة عالية.
احتاج فريقنا الميداني إلى جهاز إرسال واستقبال DWDM بطول 80 كم وتردد 1546.92 نانومتر لقناة C38 المخصصة مسبقًا في الشبكة الضوئية. عمل هذا الجهاز بسلاسة مع لوحات التوصيل LC المزدوجة والمتعددة الإرسال الموجودة. وتم نقل البيانات عبر وصلة 10G فور تشغيلها.
