متوافق مع FS CWDM-SFP10G-20S LINK-PP مواصفات 10G SFP+

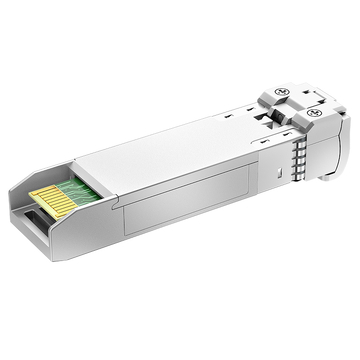

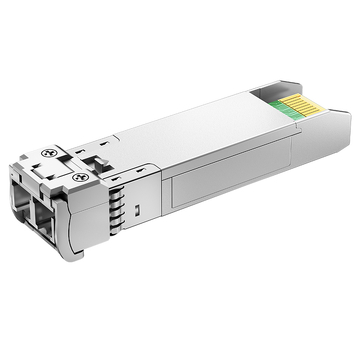

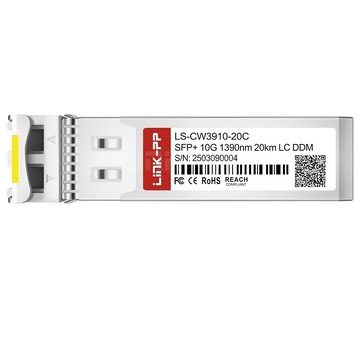

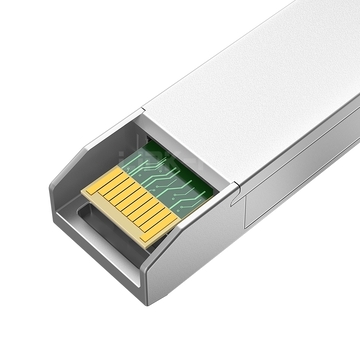

CWDM-SFP10G-20S عبارة عن وحدة إرسال واستقبال ضوئية CWDM SFP+ 10G متخصصة مصممة لوصلات الألياف أحادية الوضع LC المزدوجة بطول 20 كم، وتستفيد من ليزر DFB دقيق بطول 1390 نانومتر وثنائي ضوئي PIN عالي الحساسية مقترن بمراقبة تشخيصية رقمية متكاملة (DDM) لضمان سلامة الإشارة الحتمية.
رقم الجزء FS
CWDM-SFP10G-20S
اسم البائع
LINK-PP
شكل عامل
SFP +
الحد الأقصى لمعدل البيانات
10.7Gbps
الطول الموجي
1390nm
أقصى مسافة للكابل
20km
الموصل
دوبلكس LC
الإعلام
SMF
نوع الارسال
DFB
نوع المستقبل
PIN
تكساس السلطة
-5 إلى +2 ديسيبل
قوة RX
-16 إلى -1 ديسيبل
المتلقي حساسية
<-15.5dBm
استقبال الزائد
0.5dBm
نطاق الحرارة الشغالة
0 to 70 ° C
بروتوكولات
متوافق مع SFP+ MSA، CPRI، eCPRI، ITU-T G.652
الميزات الرئيسية لـ FS CWDM-SFP10G-20S المتوافق LINK-PP شنومكسغ سفب +
متوافق مع FS CWDM-SFP10G-20S LINK-PP توفر هذه المنصة سعة 10 جيجابت في الثانية التجارية للبنية التحتية للألياف أحادية النمط، وذلك من خلال مزيج دقيق من بصريات 1390 نانومتر، ومدى يصل إلى 20 كيلومترًا، واتصال LC ثنائي الاتجاه. تعمل هذه المنصة، الخاضعة للمراقبة الكاملة، على تحسين أداء شبكات الألياف الحالية مع الحفاظ على الامتثال الصارم لمعايير الأجهزة. كما تُشكل أساسًا موثوقًا لتكامل وتجميع الشبكات من مختلف الموردين.
متوافق مع FS CWDM-SFP10G-20S LINK-PP وحدة بصرية 10G SFP+
صُمم هذا الجهاز لضمان التكامل السلس مع الأنظمة، ويلتزم التزامًا تامًا باتفاقية SFP متعددة المصادر (MSA) لتحقيق توافق شامل بين مختلف الأجهزة. كما يدعم وظائف التشخيص الرقمي SFF-8472 لتوفير بيانات قياس عن بُعد موحدة عبر مختلف منصات الاستضافة. تضمن هذه المعايير الأساسية سهولة التركيب والتشغيل الفوري.
CWDM-SFP10G-20S: اتصال بسرعة 10 جيجابت في الثانية لتجميع حواف الشبكة الحضرية
صُممت هذه الأجهزة للقضاء على اختناقات النطاق الترددي، حيث توفر سرعة نقل بيانات مستدامة تصل إلى 10 جيجابت في الثانية لحركة البيانات الكثيفة. كما أنها تعمل على استقرار طبقات تجميع البيانات بكفاءة، مما يضمن سلاسة نقل البيانات عند نقاط التقاطع الحرجة في الشبكة. وتدعم هذه السرعة المتزايدة أحمال العمل الكثيفة للمؤسسات دون أي تدهور في أداء الحزم.
وحدة CWDM-SFP10G-20S بتقنية CWDM لتحسين كفاءة الألياف
تتيح تقنية تعدد الإرسال بتقسيم الطول الموجي الخشن لهذه الوحدة عزل حركة البيانات على قناة شبكية طيفية محددة. يُمكّن هذا الفصل الشبكي مشغلي الشبكات من مضاعفة سعة الألياف الضوئية غير المستخدمة دون الحاجة إلى تكاليف رأسمالية باهظة لمدّ كابلات مادية جديدة. إنه خيار استراتيجي للغاية للبنية التحتية ذات التوافر المحدود للألياف الضوئية.
وحدة CWDM-SFP10G-20S بطول موجي 1390 نانومتر
يعمل ليزر DFB الداخلي، الذي يتمركز عند طول موجي 1390 نانومتر بالضبط، بالتزامن مع صمام ثنائي ضوئي PIN عالي الحساسية لتحقيق مسارات بصرية نقية وخالية من التشويش. يمنع هذا التخصيص الدقيق للطول الموجي التداخل مع القنوات المجاورة، مما يحول دون حدوث تداخل في بيئات الإرسال المتعدد. والنتيجة هي نقل إشارة عالي الاستقرار وقابل للتنبؤ.
وحدة CWDM-SFP10G-20S تدعم نقل البيانات لمسافة 20 كم
بفضل تصميمها الأمثل لتغطية المسافات المتوسطة، توفر ميزانية الألياف الضوئية قوة إشارة كافية لتغطية مسافة 20 كيلومترًا بشكل موثوق عبر الألياف أحادية النمط. تتيح هذه القدرة على تغطية المسافات ربط المكاتب الإقليمية ومراكز البيانات ومراكز الشبكات الجامعية بسهولة، كما تضمن استقرارًا تامًا للوصلة عبر نطاقات جغرافية واسعة.
وحدة CWDM-SFP10G-20S بواجهة LC مزدوجة
تستخدم المنافذ الضوئية واجهة LC مزدوجة قياسية لضمان اتصالات ألياف ضوئية قوية ومنخفضة الفقد. يساهم هذا التصميم المدمج في زيادة كثافة اللوحة الأمامية، مما يسمح بتركيب المزيد من المنافذ في مساحات الرفوف الضيقة. كما تمنع آلية القفل الآمنة انقطاع الاتصال العرضي.
وحدة CWDM-SFP10G-20S مزودة بتقنية DDM للمراقبة في الوقت الحقيقي
توفر تقنية المراقبة التشخيصية الرقمية المتكاملة (DDM) تتبعًا مباشرًا للبيانات الخاصة بالمعايير الحيوية مثل طاقة الليزر، ودرجة حرارة جهاز الإرسال والاستقبال، وجهد التغذية. تُمكّن هذه المقاييس الآنية المهندسين من مراقبة حالة الاتصال باستمرار ومعالجة الأعطال المحتملة قبل حدوث أي توقف. يُقلل هذا النظام الآلي بشكل كبير من ساعات استكشاف الأخطاء وإصلاحها يدويًا.
متوافق مع FS CWDM-SFP10G-20S LINK-PP شهادة 10.7G SFP+
متوافق مع FS CWDM-SFP10G-20S LINK-PP يتوافق جهاز الإرسال والاستقبال 10G SFP+ CWDM مع معايير السلامة والبيئة الدولية، بما في ذلك لوائح ISO 9001 و CE و RoHS و FCC.
تخضع كل وحدة SFP لاختبارات صارمة للطيف البصري وسلامة الإشارة والإجهاد البيئي لضمان موثوقية ميدانية طويلة الأمد.
شهادات الجودة لوحدة CWDM-SFP10G-20S
تؤكد هذه الشهادات الرسمية للامتثال أن الأجهزة تلبي معايير التصنيع العالمية الصارمة للسلامة الكهربائية والتصميم الصديق للبيئة.
هذا المنتج مطابق لمعايير ISO9001. هذا النظام صالح للشركات العاملة في مجال تطوير وإنتاج وتوريد منتجات الألياف الضوئية. تواصل معنا لتعلم المزيد.
ISO/IEC 27001 هو معيار دولي لإدارة ومعالجة أمن المعلومات. طُوِّر هذا المعيار بالتعاون بين المنظمة الدولية للمعايير (ISO) واللجنة الكهروتقنية الدولية (IEC). ويحدد متطلبات إنشاء نظام إدارة أمن المعلومات (ISMS) وتنفيذه وصيانته وتحسينه المستمر. ويعني الحصول على شهادة ISO 27001، لضمان سرية وسلامة وتوافر أصول المعلومات التنظيمية، أن المؤسسة قد اجتازت التدقيق الذي أجرته جهة اعتماد، مما يثبت أن نظام إدارة أمن المعلومات الخاص بها قد استوفى متطلبات المعيار الدولي. تواصل معنا لتعلم المزيد.
هذا المنتج متوافق مع معيار ISO14001. وهو مُصمم للاستخدام من قِبل المؤسسات التي تسعى إلى إدارة مسؤولياتها البيئية بطريقة منهجية تُسهم في تحقيق الركيزة البيئية للاستدامة. يُرجى تواصل معنا لتعلم المزيد.
ISO 45001 هو معيار عالمي يحدد متطلبات نظام إدارة السلامة والصحة المهنية (OH&SMS).
REACH هي لائحة للاتحاد الأوروبي تُعنى بتسجيل المواد الكيميائية وتقييمها وترخيصها وتقييدها. دخلت حيز التنفيذ في 1 يونيو/حزيران 2007، وحلت محل عدد من التوجيهات واللوائح الأوروبية بنظام واحد. تهدف هذه اللائحة إلى حماية صحة الإنسان والسلامة البيئية، والحفاظ على تنافسية صناعة الكيماويات في الاتحاد الأوروبي وتحسينها، وتطوير قدرات ابتكارية للمركبات غير السامة وغير الضارة لمنع تجزئة السوق، وزيادة شفافية استخدام المواد الكيميائية، وتشجيع التجارب غير الحيوانية، والسعي إلى التنمية الاجتماعية المستدامة. تواصل معنا لتعلم المزيد.
هذا المنتج يلبي المتطلبات المعمول بها للتوجيه (الاتحاد الأوروبي) 2015/863 الخاص بتقييد المواد الخطرة (RoHS). ويقيد استخدام عشر مواد خطرة في تصنيع أنواع مختلفة من المعدات الإلكترونية والكهربائية: الرصاص، والزئبق، والكادميوم، والكروم سداسي التكافؤ، وثنائي الفينيل متعدد البروم، وإيثر ثنائي الفينيل متعدد البروم، وأربعة أنواع مختلفة من الفثالات. تواصل معنا لتعلم المزيد.
يتوافق هذا المنتج تمامًا مع معايير لجنة الاتصالات الفيدرالية (FCC)، التي تهدف إلى إدارة موجات الراديو والمجالات المغناطيسية بكفاءة أكبر. تواصل معنا لتعلم المزيد.
CB هو نظام دولي تُشغّله IECEE. يعتمد هذا المنتج على معايير IEC لاختبار أداء السلامة للمنتجات الكهربائية. يُرجى تواصل معنا لتعلم المزيد.
يتوافق هذا المنتج تمامًا مع شهادة UKCA (تقييم المطابقة البريطانية)، مما يعني أنه يلبي جميع معايير الجودة ذات الصلة، بالإضافة إلى متطلبات الصحة والسلامة. تواصل معنا لتعلم المزيد.
شهادة UL هي شهادة غير إلزامية في الولايات المتحدة، وهي في الأساس اختبار وإصدار شهادات لأداء سلامة المنتج. والغرض النهائي منها هو الحصول على منتجات بمستوى آمن إلى حد ما للسوق، والمساهمة في ضمان صحة الإنسان وسلامة الممتلكات. تواصل معنا لتعلم المزيد.
معتمد من CWDM-SFP10G-20S لضمان توافق موثوق بين الجهاز المضيف والجهاز
تضمن عمليات التدقيق الشاملة للتوافق التشغيلي أداءً سلسًا وسريعًا عبر مجموعة واسعة من المحولات وأجهزة التوجيه القياسية في الصناعة.
تضمن الاختبارات الصارمة أداءً موثوقًا لتقنية SFP+
يقضي بروتوكول الفحص الخاص بنا على فشل المكونات المبكر من خلال معايير تشخيصية متعددة الطبقات تتم إدارتها بالكامل داخل النظام المتخصص LINK-PP مركز دعم الاختبار.
اختبار الطيف الضوئي
تأكد من دقة تباعد القنوات ومحاذاة الشبكة تحت الحمل.
اختبار نمط العين
قم بتقييم التناظر الهندسي للموجة لمنع التشوه عالي السرعة.
اختبار معدل خطأ البت
قم بمراجعة عتبات إرسال الحزم لضمان توصيل الإشارة بدون فقدان.
اختبار درجة الحرارة
اختبار تصميم تبديد الحرارة داخل فتحات المفاتيح النشطة تحت الضغط.
شحن المنتج المتوافق مع FS CWDM-SFP10G-20S LINK-PP شنومكسغ سفب +
يضمن نظامنا اللوجستي المتخصص نقل المعدات عالميًا بشكل آمن. تصل كل شحنة جاهزة للاستخدام.
عبوة واقية مضادة للكهرباء الساكنة
تحييد المخاطر الكهربائية أثناء التعامل مع المعدات باستخدام دروع متخصصة.
حماية النقل المقاومة للصدمات
تخفيف الإجهاد الميكانيكي والاهتزازات الهيكلية أثناء الحركة.
معالجة الطلبات وشحنها بسرعة
قم بتسريع عملية تحرير المخزون لتسريع ترقيات البنية التحتية الخاصة بك.
الخدمات اللوجستية العالمية والتوصيل الدولي
التنقل عبر سلاسل التوريد العابرة للحدود لتخليص جمركي إقليمي سلس.
متوافق مع FS CWDM-SFP10G-20S LINK-PP عرض توضيحي لاستخدام تقنية 10.7G SFP+
قم بتشغيل سعة شبكة 1390 نانومتر عن طريق توصيل جهاز الإرسال والاستقبال بمنافذ المضيف القياسية وإكمال وصلة الألياف الضوئية المادية. يعمل هذا الإعداد على تحسين توزيع حركة البيانات فورًا ضمن طبقات توزيع المؤسسة، وشبكات النقل الخلوي متوسطة المدى، وأنظمة القنوات المتعددة عبر بيئات الحرم الجامعي لمسافة تصل إلى 20 كيلومترًا.
الدعم الفني لـ CWDM-SFP10G-20S
LINK-PP يقدم الدعم الفني الشامل، بدءًا من الاستشارات قبل البيع وحتى المساعدة بعد النشر، مما يضمن التكامل السلس وأداء الشبكة الموثوق به.
الاستشارة الفنية قبل البيع
إرشادات احترافية لمساعدتك في اختيار وحدة CWDM-SFP10G-20S المثلى لتصميم شبكتك واحتياجات التطبيق الخاصة بك.
دعم التحقق من التوافق
تم التحقق من التوافق مع LINK-PP المحولات ومنصات الشبكات الرئيسية الأخرى لنشر سلس.
المساعدة في النشر والتركيب
إرشادات شاملة خطوة بخطوة للتثبيت والتكوين والإعداد الأولي، مما يضمن النشر الدقيق والتشغيل الموثوق والمستقر منذ البداية.
ضمان فني طويل الأجل
الدعم الفني المستمر طوال دورة حياة المنتج، مما يوفر استقرارًا طويل الأمد لشبكات المؤسسات وشبكات شركات الاتصالات.
متوافق مع FS CWDM-SFP10G-20S LINK-PP ضمان ما بعد البيع لوحدة SFP+ بسرعة 10.7 جيجابت
LINK-PP توفر الشركة دعم ما بعد البيع لضمان سلاسة عملية نشر الوحدات البصرية وتشغيلها بشكل موثوق.
إمكانية الإرجاع واسترداد الأموال خلال 15 يومًا بدون سبب
استبدال مجاني للمنتجات التالفة عند الاستلام أو المعيبة خلال الفترة الأولية
ج: لا، هذا ليزر مخصص عالي الطاقة أحادي النمط بتقنية CWDM، ويتطلب أليافًا أحادية النمط (SMF) قياسية للحفاظ على استقرار الاتصال ومدى التغطية. بواسطة المدير
ج: نعم، يقوم نظام القياس عن بُعد المدمج DDM بتحديث معلمات جهد التغذية ودرجة حرارة الوحدة الداخلية كل بضع ثوانٍ مباشرةً إلى نظام مراقبة SNMP الخاص بك. بواسطة المسؤول
ج: بالتأكيد. يتميز مسار الليزر ذو التعديل المباشر بزمن استجابة معالجة داخلية شبه معدوم، مما يجعله مثاليًا لهياكل التوقيت المتزامن الصارمة لشركات الاتصالات. بواسطة المدير
قيمة رائعة لتوزيع البيانات على أطراف شبكة مزودي خدمة الإنترنت. تُستخدم هذه الوحدات لربط عقدة تجميع البيانات الطرفية بالمكتب المركزي عبر ألياف أحادية النمط. من الصعب إيجاد بصريات موثوقة بسرعة 10 جيجابت/ثانية بتردد 1390 نانومتر ضمن هذه الفئة السعرية. LINK-PP يسلم.
مثالية لمجموعات مفاتيح الشبكة المؤسسية عالية الكثافة. يساهم استهلاك الطاقة المنخفض لهذه الوحدات التجارية في الحفاظ على الحمل الحراري للخزانة ضمن حدود معقولة. حتى عند تكديسها بشكل متقارب في مفتاح SFP+ ذي 48 منفذًا، فإنها تعمل بدرجة حرارة منخفضة بشكل ملحوظ.
توسعت شركتنا إلى مجمع أعمال مجاور، وكنا بحاجة إلى ربط خزانة التوزيع في المبنى الجديد بغرفة الخوادم الرئيسية على مسافة تزيد عن 10 كيلومترات. وللحفاظ على ألياف الشبكة الثمينة لاستخدامها في عمليات الترقية المستقبلية إلى سرعات 100 جيجابت، اخترنا استخدام نظام تعدد الإرسال CWDM باستخدام هذه المُرسِلات والمُستقبِلات الضوئية بتردد 1390 نانومتر. وقد كان الأداء ممتازًا منذ البداية، حيث يتوافق الجهاز تمامًا مع جميع معايير IEEE 802.3 وبروتوكولات SFP+ MSA. تنزلق هذه المُرسِلات بسهولة تامة عبر لسان السحب عند نقل المنافذ، وتثبت بإحكام عند إغلاقها.
أُعجبنا بتكامل نظام المراقبة البصرية الرقمية (DOM). نتابع حالة أجهزة الإرسال والاستقبال عبر بروتوكول SNMP في لوحة التحكم الخاصة بنا. تُظهر هذه الأجهزة، التي تعمل بتردد 10 جيجابت/ثانية وطول موجي 1390 نانومتر ومدى 20 كيلومترًا، مستويات طاقة إرسال/استقبال دقيقة، بالإضافة إلى قياسات دقيقة لدرجة الحرارة. لم نرصد أي ارتفاعات مفاجئة أو أعطال على مستوى البروتوكول حتى الآن. جودة تصنيع ممتازة!
تشغيل شبكة مرافق بلدية متوسطة الحجم يعني ضرورة استغلال كل دولار من تمويل البنية التحتية العامة على النحو الأمثل. وقد مكّنتنا أجهزة الإرسال والاستقبال CWDM بسرعة 10 جيجابت من ترقية روابطنا المجمعة القديمة بسرعة 1 جيجابت إلى بنية تحتية قوية بسرعة 10 جيجابت في الثانية دون التخلي عن أصول CWDM السلبية الحالية. وصلت الوحدات مغلفة بشكل فردي في صوانٍ مضادة للكهرباء الساكنة، وتم تثبيت واجهة LC المزدوجة بإحكام في إعدادات الألياف الضوئية لدينا. راقبناها خلال ذروة كبيرة في حركة البيانات مؤخرًا، وحافظت على زمن استجابة ثابت دون أي انخفاض في زمن الاستجابة أو فقدان للبيانات.
تحديد دقيق للأطوال الموجية. تمّت مطابقة هذه الوحدات مع لوحة مُضاعِف/مُزيل إرسال CWDM سلبية من طرف ثالث. يتوافق طول موجة الليزر 1390 نانومتر بدقة مع نطاق تمرير قناة المُضاعِف، مما يُقلل فقد الإدخال إلى أدنى حد. أداء ممتاز.
إضافة ممتازة لشبكة النقل متعددة الأطوال الموجية لدينا. نستخدم قناة الشبكة 1390 نانومتر لوصلة شبكة تخزين عالية السرعة (SAN). توفر واجهة LC المزدوجة تثبيتًا ميكانيكيًا متينًا. تم الاختبار في LINK-PP لقد أثبت مركز دعم الاختبار جدواه - قابلية التشغيل البيني 10/10.
قناة ليزر دقيقة بطول موجي 1390 نانومتر، لكنها ضيقة بعض الشيء في منافذ SFP+ القديمة. يعمل جهاز الإرسال والاستقبال بكفاءة عالية على وصلة الألياف الضوئية أحادية النمط بطول 18 كيلومترًا. لا توجد أي أخطاء في الإطارات أو مشاكل في زمن الاستجابة. لاحظتُ أن إدخاله في محولات الشبكة القديمة يتطلب ضغطًا إضافيًا طفيفًا مقارنةً بالبصريات الأصلية. يُغلق ويُقفل بإحكام تام، ويُفتح بسهولة، لكن التفاوتات الفيزيائية فيه ضيقة نوعًا ما.
قمنا مؤخرًا بترقية وصلات مركز البيانات لدينا باستخدام إطار عمل CWDM متعدد القنوات، واختيرت وحدات 10G SFP+ CWDM 1390nm هذه لخط مزامنة النسخ الاحتياطي الأساسي لدينا. تتميز الوحدات بجودة تصنيع فائقة، كما يوفر الغلاف المعدني القوي حماية ممتازة ضد التداخل الكهرومغناطيسي عند تركيبها بإحكام في مفاتيح العمود الفقري والأوراق عالية الكثافة. وعلى امتداد 14 كيلومترًا من الألياف أحادية النمط، يعمل طول موجة الليزر 1390nm تمامًا كما هو متوقع دون أي مشاكل في توهين ذروة الماء. ويتكامل هذا الطول الموجي بسلاسة مع أدوات المراقبة مفتوحة المصدر لدينا.
أداء بصري أحادي النمط نقي على مسافة 15 كم. يتم تشغيل هذه الأجهزة المرسلة والمستقبلة عبر كابل ألياف ضوئية مظلم بطول 15 كم بين مكتبين لشركتين. ميزانية الطاقة كافية لتغطية نطاق مستقر يصل إلى 20 كم، لذا فإن مستويات الإشارة لدينا مثالية. لا توجد أخطاء CRC على عدادات المنافذ.
استخدمنا وحدة LS-CW3910-20C لرسم مسار نسخ مخصص لشبكة تخزين 10 جيجابت عبر حلقة ألياف ضوئية مظلمة بطول 19.5 كم باستخدام فتحة القناة 1390 نانومتر المحددة. على الرغم من أننا نعمل بالقرب من الحد الأقصى المسموح به لهذه الوحدة أحادية النمط وهو 20 كم، إلا أن الإشارة ظلت نقية للغاية. تُظهر قراءة DOM المدمجة أن طاقة الاستقبال أعلى من حد حساسية جهاز الاستقبال، مما يمنع تذبذب الإشارة.
تصميم مزلاج ميكانيكي متين. مشبك التثبيت في أجهزة الإرسال والاستقبال المزدوجة LC هذه قوي ومتين، ويُغلق بإحكام عند الضغط عليه. لا توجد أجزاء مفكوكة أو قطع بلاستيكية هشة كما هو الحال في بعض أجهزة البصريات العامة الأخرى التي طلبتها سابقًا.
